物理九年级全册第3节 电磁铁 电磁继电器精品课时作业
展开
这是一份物理九年级全册第3节 电磁铁 电磁继电器精品课时作业，共5页。试卷主要包含了使用电磁铁的优点是等内容，欢迎下载使用。
A．铁 B．纸 C．塑料 D．木

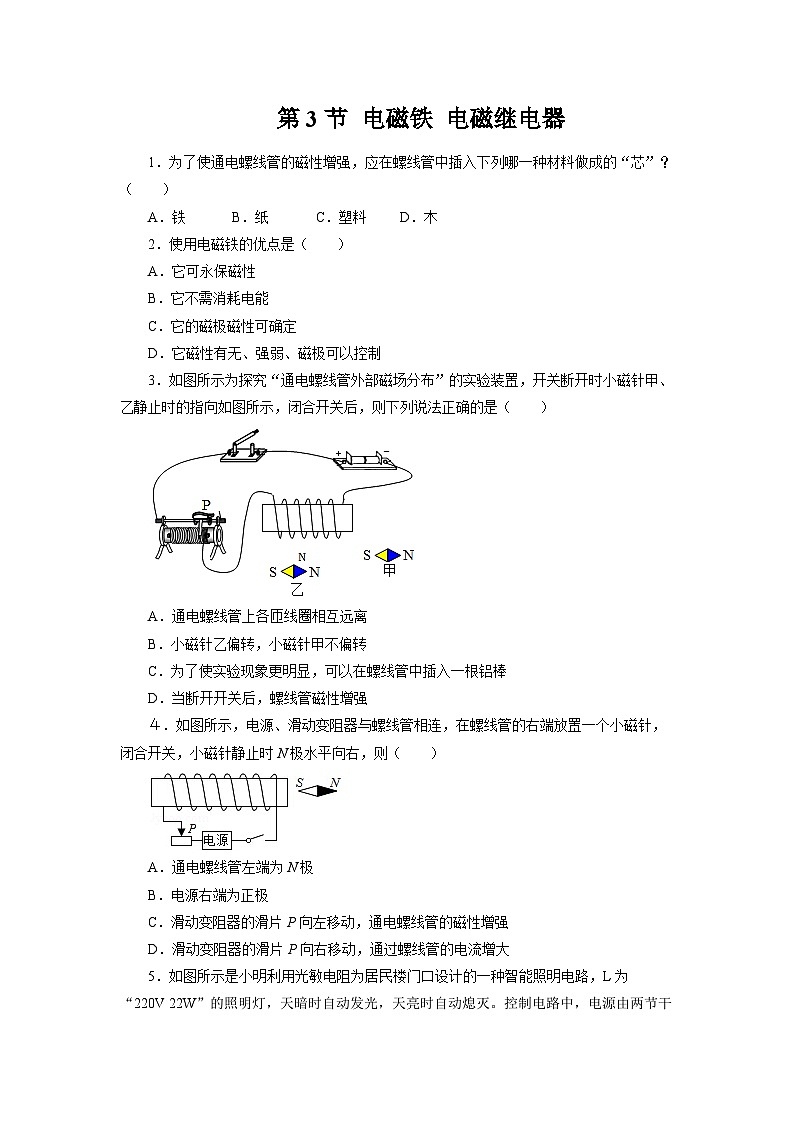

2．使用电磁铁的优点是（ ）
A．它可永保磁性
B．它不需消耗电能
C．它的磁极磁性可确定
D．它磁性有无、强弱、磁极可以控制
3．如图所示为探究“通电螺线管外部磁场分布”的实验装置，开关断开时小磁针甲、乙静止时的指向如图所示，闭合开关后，则下列说法正确的是（ ）
A．通电螺线管上各匝线圈相互远离
B．小磁针乙偏转，小磁针甲不偏转
C．为了使实验现象更明显，可以在螺线管中插入一根铝棒
D．当断开开关后，螺线管磁性增强
４．如图所示，电源、滑动变阻器与螺线管相连，在螺线管的右端放置一个小磁针，闭合开关，小磁针静止时N极水平向右，则（ ）
A．通电螺线管左端为N极
B．电源右端为正极
C．滑动变阻器的滑片P向左移动，通电螺线管的磁性增强
D．滑动变阻器的滑片P向右移动，通过螺线管的电流增大

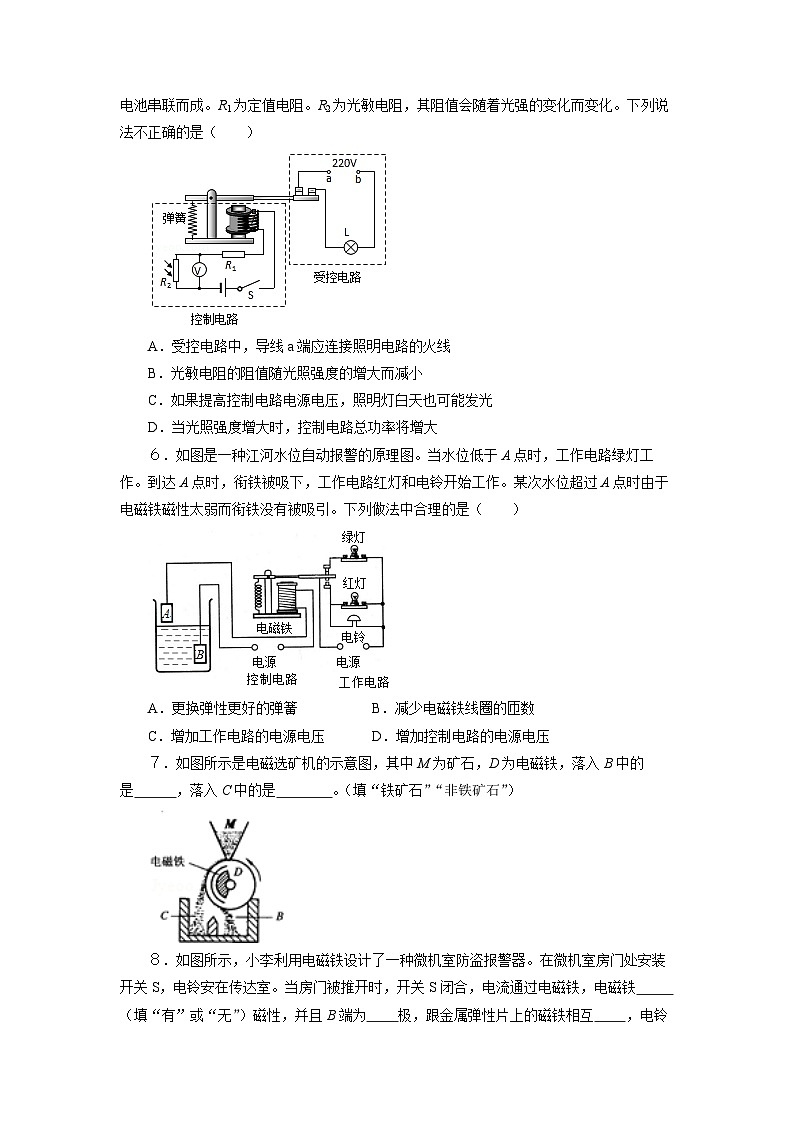

5．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻。R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（ ）
A．受控电路中，导线a端应连接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．当光照强度增大时，控制电路总功率将增大
６．如图是一种江河水位自动报警的原理图。当水位低于A点时，工作电路绿灯工作。到达A点时，衔铁被吸下，工作电路红灯和电铃开始工作。某次水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（ ）
A．更换弹性更好的弹簧 B．减少电磁铁线圈的匝数
C．增加工作电路的电源电压 D．增加控制电路的电源电压
７．如图所示是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是 ，落入C中的是 。（填“铁矿石”“非铁矿石”）
８．如图所示，小李利用电磁铁设计了一种微机室防盗报警器。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁 （填“有”或“无”）磁性，并且B端为 极，跟金属弹性片上的磁铁相互 ，电铃电路 ，电铃报警。
参考答案与解析
1．A 【解析】可以充当“芯”的磁性材料是铁，通电螺线管中插入铁芯后，铁芯被通电螺线管的磁场磁化，磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。而纸、塑料和木都不是磁性材料，不能被磁化。
2．D 【解析】电磁铁的优点是：磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小、线圈匝数来控制；磁极方向可以通过改变电流方向来控制。
3．B 【解析】通电螺线管上各匝线圈之间没有相互作用，所以不会远离，故A错误；由图可知，电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，由右手螺旋定则可知，螺线管右端应为N极；因同名磁极相互排斥、异名磁极相互吸引，则小磁针甲的S极将向螺线管靠近，其N极远离螺线管，故小磁针甲不转动；小磁针乙沿顺时针方向偏转，故B正确。可以充当“芯”的材料是铁，通电螺线管中插入铁棒
后，铁棒被通电螺线管的磁场磁化，磁化后的铁棒也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强，故C错误；当断开开关后，螺线管磁性消失，故D错误。
４．D 【解析】（1）已知小磁针静止时N极水平向右，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端S极，
伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因电源左端为正极，右端为负极；故A、B错误。
（2）滑动变阻器滑片向左移动时，滑动变阻器接入电路中的电阻变大，电流变小，因此通电螺线管的磁性减弱，故C错误；滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变小，电流变大，因此通电螺线管的磁性增强，故D正确。
5．C 【解析】开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线，故A正确；天暗时自动电灯亮说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据R=可知电路中的电阻变大即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以他选择的光敏电阻阻值大小应随光照强度的增加而减小，故B正确；如果提高控制电路的电压，由欧姆定律可知，电路中的电流增大，在白天时，电路的电流很大，动触点一定被吸下，照明灯L一定不发光，且到晚上时，由于电压高，电流大，也可能导致动触点被吸下，照明灯L也可能不发光，故C错误；据（2）的分析可知，光敏电阻阻值大小应随光照强度的增加而减小，所以光照强度增加，光敏电阻的阻值会减小，所以电路的电流会变大，故据P=UI可知，该电路的电功率会变大，故D正确。
６．D 【解析】更换弹性更好的弹簧，则需要更大的电磁铁磁性，故A做法不合理；减少电磁铁线圈的匝数，电磁铁磁会减小，故B做法不合理；增加工作电路的电源电压不影响控制电路，故C做法不合理；增加控制电路的电源电压，能增大电磁铁的磁性，故D做法合理。
７．铁矿石；非铁矿石。【解析】电磁选矿机在工作过程中，从漏斗中落下的非铁矿石受重力作用落入C中，铁矿石在电磁铁的作用下，转过竖直位置落入B中。
８．有；；吸引；接通。 【解析】（1）读图可知，当当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁获得磁性，吸引衔铁，使工作电路连通，电铃工作。（2）利用安培定则判断可知，B端为N极，因为弹簧片左侧也是N极。
A．铁 B．纸 C．塑料 D．木
2．使用电磁铁的优点是（ ）
A．它可永保磁性
B．它不需消耗电能
C．它的磁极磁性可确定
D．它磁性有无、强弱、磁极可以控制
3．如图所示为探究“通电螺线管外部磁场分布”的实验装置，开关断开时小磁针甲、乙静止时的指向如图所示，闭合开关后，则下列说法正确的是（ ）
A．通电螺线管上各匝线圈相互远离
B．小磁针乙偏转，小磁针甲不偏转
C．为了使实验现象更明显，可以在螺线管中插入一根铝棒
D．当断开开关后，螺线管磁性增强
４．如图所示，电源、滑动变阻器与螺线管相连，在螺线管的右端放置一个小磁针，闭合开关，小磁针静止时N极水平向右，则（ ）
A．通电螺线管左端为N极
B．电源右端为正极
C．滑动变阻器的滑片P向左移动，通电螺线管的磁性增强
D．滑动变阻器的滑片P向右移动，通过螺线管的电流增大
5．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻。R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（ ）
A．受控电路中，导线a端应连接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．当光照强度增大时，控制电路总功率将增大
６．如图是一种江河水位自动报警的原理图。当水位低于A点时，工作电路绿灯工作。到达A点时，衔铁被吸下，工作电路红灯和电铃开始工作。某次水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（ ）
A．更换弹性更好的弹簧 B．减少电磁铁线圈的匝数
C．增加工作电路的电源电压 D．增加控制电路的电源电压
７．如图所示是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是 ，落入C中的是 。（填“铁矿石”“非铁矿石”）
８．如图所示，小李利用电磁铁设计了一种微机室防盗报警器。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁 （填“有”或“无”）磁性，并且B端为 极，跟金属弹性片上的磁铁相互 ，电铃电路 ，电铃报警。
参考答案与解析
1．A 【解析】可以充当“芯”的磁性材料是铁，通电螺线管中插入铁芯后，铁芯被通电螺线管的磁场磁化，磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。而纸、塑料和木都不是磁性材料，不能被磁化。
2．D 【解析】电磁铁的优点是：磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小、线圈匝数来控制；磁极方向可以通过改变电流方向来控制。
3．B 【解析】通电螺线管上各匝线圈之间没有相互作用，所以不会远离，故A错误；由图可知，电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，由右手螺旋定则可知，螺线管右端应为N极；因同名磁极相互排斥、异名磁极相互吸引，则小磁针甲的S极将向螺线管靠近，其N极远离螺线管，故小磁针甲不转动；小磁针乙沿顺时针方向偏转，故B正确。可以充当“芯”的材料是铁，通电螺线管中插入铁棒
后，铁棒被通电螺线管的磁场磁化，磁化后的铁棒也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强，故C错误；当断开开关后，螺线管磁性消失，故D错误。
４．D 【解析】（1）已知小磁针静止时N极水平向右，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端S极，
伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因电源左端为正极，右端为负极；故A、B错误。
（2）滑动变阻器滑片向左移动时，滑动变阻器接入电路中的电阻变大，电流变小，因此通电螺线管的磁性减弱，故C错误；滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变小，电流变大，因此通电螺线管的磁性增强，故D正确。
5．C 【解析】开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线，故A正确；天暗时自动电灯亮说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据R=可知电路中的电阻变大即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以他选择的光敏电阻阻值大小应随光照强度的增加而减小，故B正确；如果提高控制电路的电压，由欧姆定律可知，电路中的电流增大，在白天时，电路的电流很大，动触点一定被吸下，照明灯L一定不发光，且到晚上时，由于电压高，电流大，也可能导致动触点被吸下，照明灯L也可能不发光，故C错误；据（2）的分析可知，光敏电阻阻值大小应随光照强度的增加而减小，所以光照强度增加，光敏电阻的阻值会减小，所以电路的电流会变大，故据P=UI可知，该电路的电功率会变大，故D正确。
６．D 【解析】更换弹性更好的弹簧，则需要更大的电磁铁磁性，故A做法不合理；减少电磁铁线圈的匝数，电磁铁磁会减小，故B做法不合理；增加工作电路的电源电压不影响控制电路，故C做法不合理；增加控制电路的电源电压，能增大电磁铁的磁性，故D做法合理。
７．铁矿石；非铁矿石。【解析】电磁选矿机在工作过程中，从漏斗中落下的非铁矿石受重力作用落入C中，铁矿石在电磁铁的作用下，转过竖直位置落入B中。
８．有；；吸引；接通。 【解析】（1）读图可知，当当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁获得磁性，吸引衔铁，使工作电路连通，电铃工作。（2）利用安培定则判断可知，B端为N极，因为弹簧片左侧也是N极。
