1.4 质谱仪与回旋加速器
人教版高中物理选修二
目录

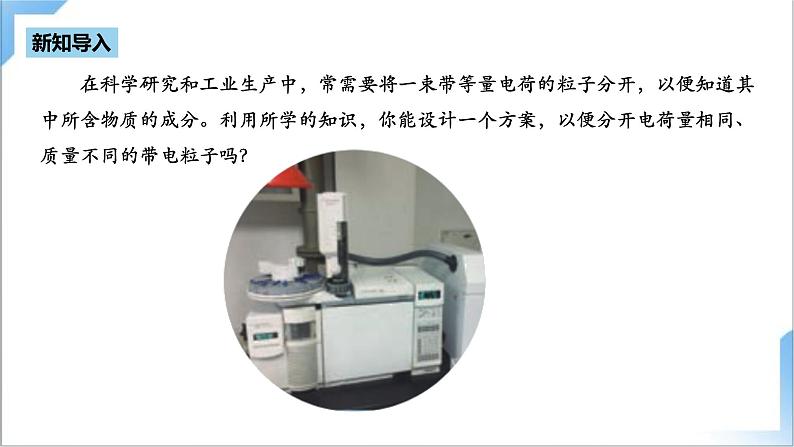

　　在科学研究和工业生产中，常需要将一束带等量电荷的粒子分开，以便知道其中所含物质的成分。利用所学的知识，你能设计一个方案，以便分开电荷量相同、质量不同的带电粒子吗？
新知导入

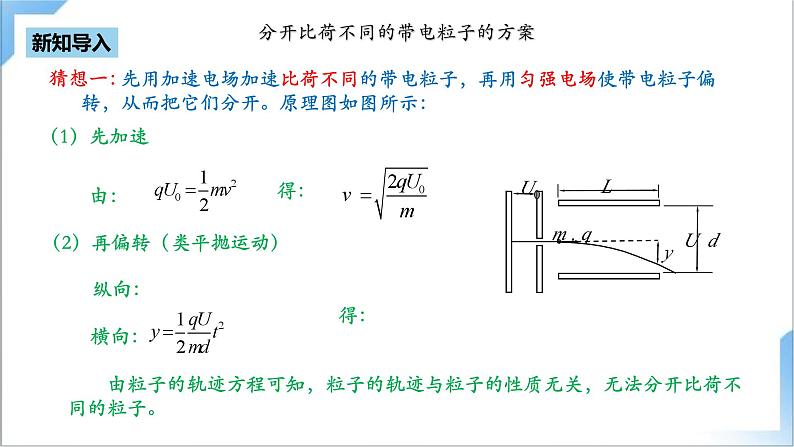

分开比荷不同的带电粒子的方案
猜想一：
先用加速电场加速比荷不同的带电粒子，再用匀强电场使带电粒子偏转，从而把它们分开。原理图如图所示：
（1）先加速
（2）再偏转（类平抛运动）
由：
得：
纵向：
横向：
得：
由粒子的轨迹方程可知，粒子的轨迹与粒子的性质无关，无法分开比荷不同的粒子。
新知导入
分开比荷不同的带电粒子的方案

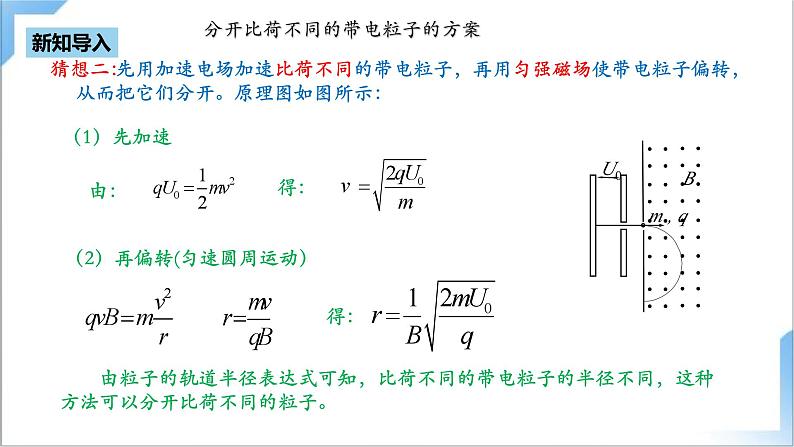

猜想二：
先用加速电场加速比荷不同的带电粒子，再用匀强磁场使带电粒子偏转，从而把它们分开。原理图如图所示：
（1）先加速
（2）再偏转(匀速圆周运动）
由：
得：
得：
由粒子的轨道半径表达式可知，比荷不同的带电粒子的半径不同，这种方法可以分开比荷不同的粒子。
新知导入

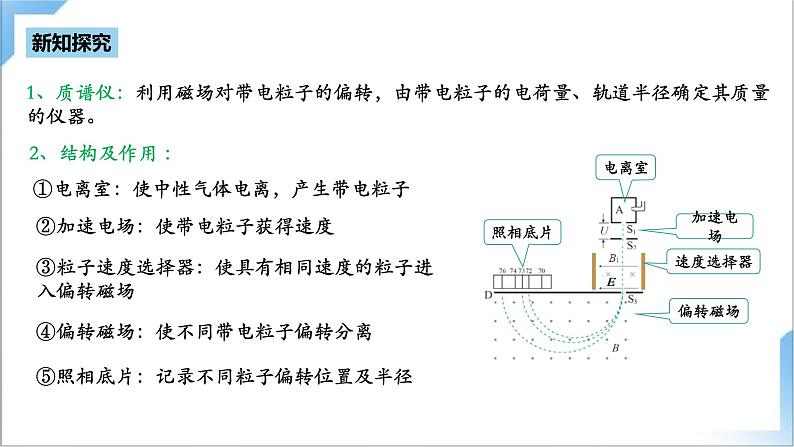

1、质谱仪：利用磁场对带电粒子的偏转，由带电粒子的电荷量、轨道半径确定其质量的仪器。
2、结构及作用 ：
①电离室：使中性气体电离，产生带电粒子
②加速电场：使带电粒子获得速度
③粒子速度选择器：使具有相同速度的粒子进入偏转磁场
④偏转磁场：使不同带电粒子偏转分离
⑤照相底片：记录不同粒子偏转位置及半径
电离室
加速电场
偏转磁场
照相底片
速度选择器
新知探究
1、质谱仪是测量带电粒子质量和分析同位素的重要工具
2、基本原理：
　　将质量不等、电荷数相等的带电粒子经同一电场加速再垂直进入同一匀强磁场，由于粒子动量不同，引起轨迹半径不同而分开，进而分析某元素中所含同位素的种类。
3、推导：
粒子初速度为零
粒子经电场加速
4、作用：
①可测粒子的质量及比荷；
②与已知粒子半径对比可发现未知的元素和同位素。
新知探究
【例1】 一个质量为 1.67×10 -27 kg、电荷量为 1.6×10 -19 C 的带电粒子，以 5×10 5 m/s 的初速度沿与磁场垂直的方向射入磁感应强度为 0.2 T 的匀强磁场。求：（1）粒子所受的重力和洛伦兹力的大小之比；（2）粒子在磁场中运动的轨道半径；（3）粒子做匀速圆周运动的周期。
解 ：（1）粒子所受的重力G ＝ mg ＝ 1.67×10 -27 ×9.8 N 　　　　　　　　　　　　　＝ 1.64×10 -26 N所受的洛伦兹力F ＝ qvB ＝ 1.6×10 -19 ×5×10 5 ×0.2 N 　　　　　　　　　　　＝ 1.6×10 -14 N重力与洛伦兹力之比G／F＝1.64×10 -26 ／1.6×10 -14　　　　　　　　　　　　　　　　　　＝1.03×10 -12可见，带电粒子在磁场中运动时，洛伦兹力远大于重力，重力作用的影响可以忽略。
新知应用
（2）带电粒子所受的洛伦兹力为　F ＝ qvB　　洛伦兹力提供向心力，故　　qvB＝mv 2／r　　由此得到粒子在磁场中运动的轨道半径　　　　　r＝mv／qB　　　　　＝1.67×10 -27 ×5×10 5／1.6×10 -19 ×0.2m　　　　　＝2.61×10 -2 m（3）粒子做匀速圆周运动的周期　　T＝2πr／v＝2πm ／qB 　　　　　　　＝2×3.14×1.67×10 -27／1.6×10 -19 ×0.2 s　　　　　　　＝3.28×10 -7 s
新知应用

AD
　【例２】
新知应用

C
１.
新知巩固
1．加速原理：利用加速电场对带电粒子做正功使带电粒子的动能增加，qU=Ek．
2．直线加速器，多级加速如图所示是多级加速装置的原理图：
(一)、直线加速器
3．直线加速器占有的空间范围大，在有限的空间范围内制造直线加速器受到一定的限制．
新知探究
1．1932年美国物理学家劳伦斯发明了回旋加速器，实现了在较小的空间范围内进行多级加速．2．工作原理： 利用电场对带电粒子的加速作用和磁场对运动电荷的偏转作用来获得高能粒子，这些过程在回旋加速器的核心部件——两个D形盒和其间的窄缝内完成。
新知探究
新知探究
新知探究
3、工作原理：
①带电粒子在D形盒中运行的周期：
（1）加速条件
③电场的变化周期要等于粒子的运动周期：
新知探究
1.在磁场中做圆周运动,周期不变2.每一个周期加速两次3.电场的周期与粒子在磁场中做圆周运动周期相同4.电场一个周期中方向变化两次5.粒子加速的最大速度由盒的半径决定6.电场加速过程中,时间极短,可忽略
新知探究
思考题：正误判断（正确的打“√”，错误的打“×”）（1）带电粒子在磁场中运动的偏转角等于运动轨迹圆弧所对应的圆心角的2倍。（ ）（2）带电粒子在磁场中偏转时，速度的方向改变而速度的大小不变。（ ）（3）速度选择器既可以选择粒子的速度，也可以选择粒子的电性。（ ）（4）应用质谱仪可以测定带电粒子的比荷。（ ）（5）回旋加速器两狭缝可以接直流电源。（ ）
×
×
×
√
√
新知应用
3．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（ ）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小周期性变化的电场的频率D．增大D形金属盒的半径
D
【例３】
新知应用
5．如图所示，回旋加速器D形盒的半径为R，用来加速质量为m，电量为q的质子，质子每次经过电场区时，都恰好在电压为U时被加速，且电场可视为匀强电场，使质子由静止加速到能量为E后，由A孔射出。下列说法正确的是（ ）A．D形盒半径R、磁感应强度B不变，若加速电压U越高， 质子的能量E将越大B．磁感应强度B不变，若加速电压U不变，D形盒半径R越大， 质子的能量E将越大C．D形盒半径R、磁感应强度B不变，若加速电压U越高， 质子在加速器中的运动时间将越长D．D形盒半径R、磁感应强度B不变，若加速电压U越高， 质子在加速器中的运动时间将越短
BD
２.
新知巩固
1931年，加利福尼亚大学的劳伦斯斯提出了一个卓越的思想，通过磁场的作用迫使带电粒子沿着磁极之间做螺旋线运动,把长长的电极像卷尺那样卷起来，发明了回旋加速器，第一台直径为27cm的回旋加速器投入运行，它能将质子加速到1Mev。1939年劳伦斯获诺贝尔物理奖。
新知应用
新知应用
回旋加速器与人们的生活
新知应用
(1) 磁场的作用： 带电粒子以某一速度垂直磁场方向进入匀强磁场后，并在洛伦兹力作用下做匀速圆周运动，其周期和速率、半径均无关，带电粒子每次进入D形盒都运动相等的时间（半个周期）后平行电场方向进入电场中加速．(2)电场的作用： 回旋加速器的两个D形盒之间的窄缝区域存在周期性变化的并垂直于两D形盒正对截面的匀强电场，带电粒子经过该区域时被加速．(3)交变电压： 为了保证带电粒子每次经过窄缝时都被加速，使之能量不断提高，须在窄缝两侧加上跟带电粒子在D形盒中运动周期相同的交变电压．
新知应用
带电粒子的最终能量
当带电粒子的速度最大时，其运动半径也最大，由r =mv/qB　得v =rqB/m，若D形盒的半径为R，则带电粒子的最终动能：
所以，要提高加速粒子的最终能量，应尽可能增大磁感应强度B和D形盒的半径R．
新知应用
如果尽量增强回旋加速器的磁场或加大D形盒半径，我们是不是就可以使带电粒子获得任意高的能量吗？
新知应用
　　粒子速度v接近光速c时，质量变大，在磁场中运动周期改变，与交变电场周期不同步。
改进：
新知应用
一. 质谱仪
二. 回旋加速器
1、条件：
2、粒子能量：
3、运动时间：
课堂小结
电偏转和磁偏转的对比
垂直电场线进入匀强电场(不计重力)
垂直磁感线进入匀强磁场(不计重力)
电场力F＝Eq大小、方向都不变
洛伦兹力F洛＝qvB的大小不变，方向随v的方向的改变而改变
类平抛运动
匀速圆周运动或其一部分
抛物线
圆或圆的一部分
课堂小结
电偏转和磁偏转的对比
偏移y和偏转角φ要通过类平抛运动的规律求解
偏转y和偏转角φ要结合圆的几何关系通过对圆周运动的讨论求解
动能增大
动能不变
课堂小结
