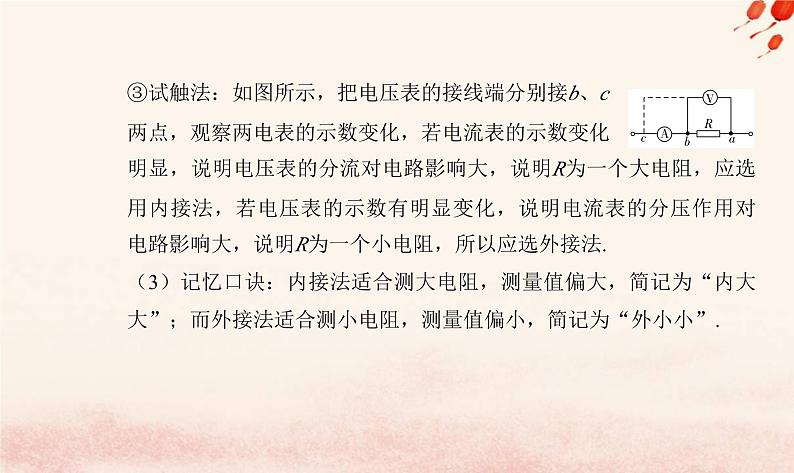

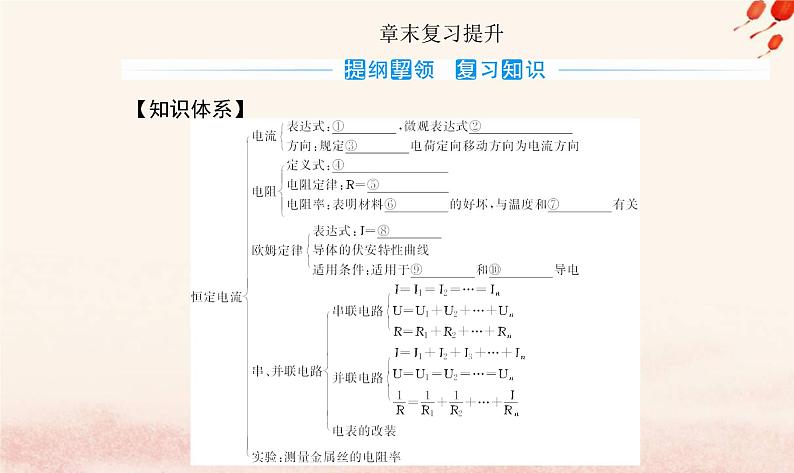

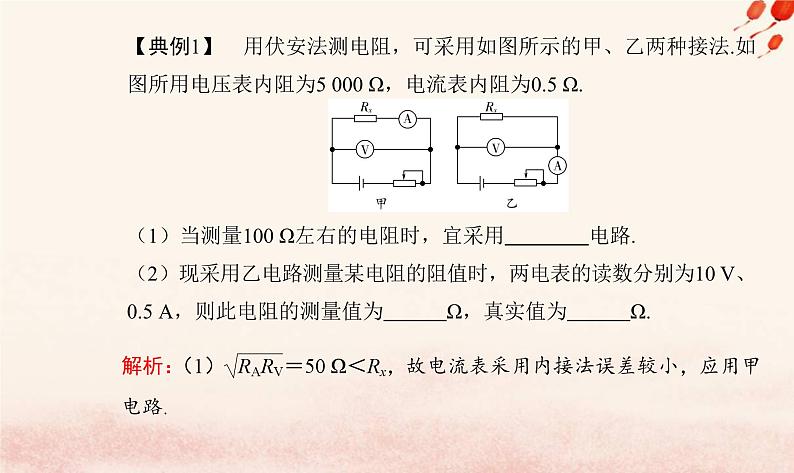

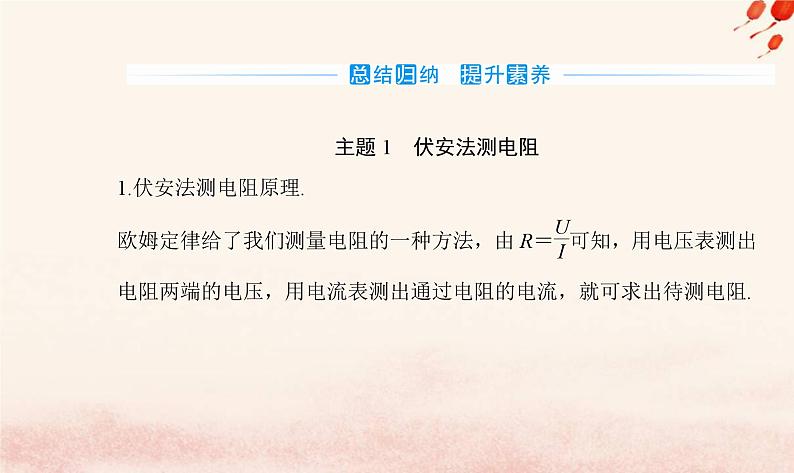

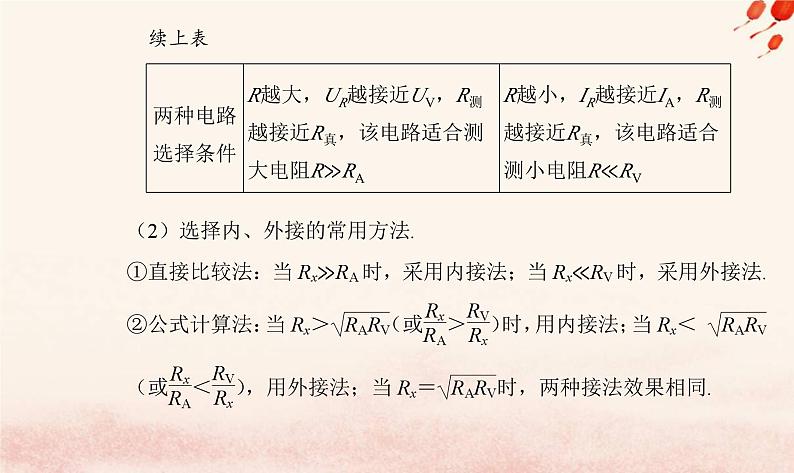

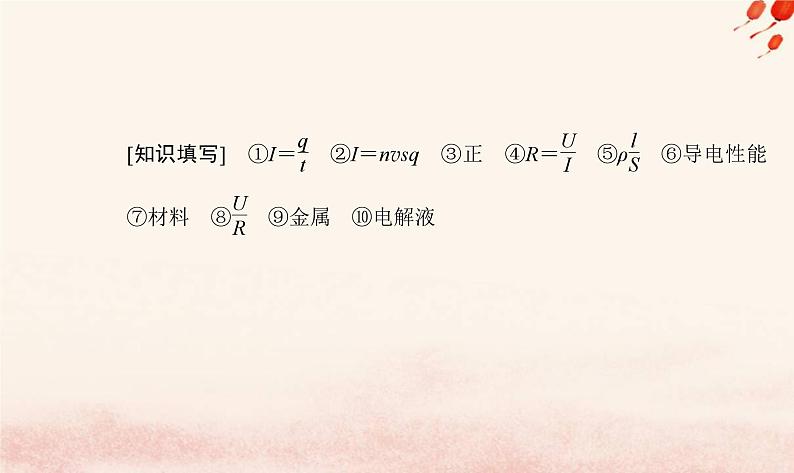

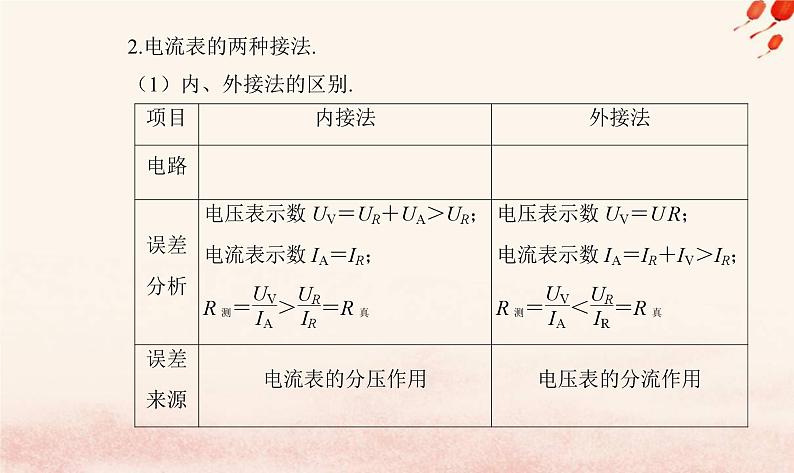

第三章 恒定电流章末复习提升【知识体系】2.电流表的两种接法.（1）内、外接法的区别.③试触法：如图所示，把电压表的接线端分别接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流对电路影响大，说明R为一个大电阻，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，说明R为一个小电阻，所以应选外接法.（3）记忆口诀：内接法适合测大电阻，测量值偏大，简记为“内大大”；而外接法适合测小电阻，测量值偏小，简记为“外小小”.【典例1】　用伏安法测电阻，可采用如图所示的甲、乙两种接法.如图所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.（1）当测量100 Ω左右的电阻时，宜采用　　　　电路.（2）现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为　　　Ω，真实值为　　　Ω.1.伏安法测电阻的接法有图甲、图乙两种，下列说法正确的是（　　）A.两种接法完全等效B.按图甲接法，测量结果偏小C.若待测电阻的阻值很大，按图甲接法误差较小D.若待测电阻的阻值很小，按图甲接法误差较小解析：题图甲为内接法，适合R≫RA，题图乙为外接法，适合R≪RV，由此可知，A、B、D错误，C正确.答案：C主题2　电路的等效简化高中物理恒定电流知识学习中，化简电路是应当掌握的基本技能之一，现在介绍两种常见的电路化简方法.1.简化原则.（1）理想导线可任意长短.（2）无电流支路可去掉.（3）等电势点可合并.（4）理想电压表可看成断路，理想电流表可看成短路.2.简化方法.（1）电流分支法.①将各节点用字母标上.②判定各支路元件的电流方向.③按电流流向，自左向右（或自上向下）将各元件、节点、分支逐一画出.④将画出的等效图加工整理.（2）等势点排列法.①将各节点用字母标上.②判定各节点电势的高低.③将各节点按电势高低自左向右（或自上向下）依次排列，再将各节点之间的支路画出.④将画出的等效图加工整理.【典例2】　如图所示的电路中，R1＝10 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω，U＝2.4 V.若在a、b间接一个理想电压表，它的读数是多少？2.如图所示电路中四个电阻的阻值均为4 Ω，求Rab.本章为电学基础知识，为历年高考热点、重点.从近几年高考试题来看，命题多集中在部分电路欧姆定律，串、并联电路及伏安特性曲线三个知识点上.由于该部分知识与实验结合紧密，因此通常通过实验考查考生运用该部分知识的能力情况.1.（2022·全国甲卷）某同学要测量微安表内阻，可利用的实验器材有：电源E（电动势1.5 V，内阻很小）；电流表（量程10 mA，内阻约10 Ω）；微安表 （量程100 μA，内阻Rg待测，约1 kΩ）；滑动变阻器R（最大阻值10 Ω）；定值电阻R0（阻值10 Ω）；开关S；导线若干.（1）将上图中所示的器材符号连线，画出实验电路原理图.（2）某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻Rg＝　　　　　Ω.解析：（1）为了准确测出微安表两端的电压，可以让微安表与定值电阻R0并联，再与电流表串联，通过电流表的电流与微安表的电流之差，求出流过定值电阻R0的电流，从而求出微安表两端的电压，进而求出微安表的内电阻，由于电源电压过大，并且为了测量多组数据，滑动电阻器采用分压式解法，实验电路原理图如图所示：（1）要求通过Rx的电流可在0～5 mA范围内连续可调，将图（a）所示的器材符号连线，画出实验电路的原理图.（2）实验时，图（a）中的R应选最大阻值为　　　　（填“10 Ω”或“1.5 kΩ”）的滑动变阻器，R0应选阻值为　　　　（填“75 Ω”或“150 Ω”）的定值电阻.（3）测量多组数据可得Rx的伏安特性曲线.若在某次测量中，电压表、电流表的示数分别如图（b）和图（c）所示，则此时Rx两端的电压为　　　　V，流过Rx的电流为　　　　mA，此组数据得到的Rx的阻值为　　　　Ω（保留3位有效数字）.解析：（1）电流表内阻已知，电流表与R0并联可扩大电流表量程，进而准确测量通过Rx的电流，电压表单独测量Rx的电压；滑动变阻器采用分压式接法，电表从0开始测量，满足题中通过Rx的电流从0～5 mA连续可调，电路图如下：（2）电路中R应选最大阻值为10 Ω的滑动变阻器，方便电路的调节，测量效率高、实验误差小；通过Rx的电流最大为5 mA，故需要将电流表量程扩大为原来的5倍，根据并联分流的规律示意图如下：现要测量电流表G1的内阻，给出下列器材：电流表G1（量程5 mA，内阻r1约为150 Ω）；电流表G2（量程10 mA，内阻r2，约为100 Ω）；定值电阻R1＝100 Ω；定值电阻R2＝10 Ω；滑动变阻器R1（0～200 Ω）；干电池E（1.5 V，内阻未知）；单刀单掷开关S；导线若干.（1）定值电阻选　　　　　　.（2）在方框中已画出部分实验电路设计图，请补充完整，并标明所用器材的代号.（3）若选测量数据中的一组计算r1，所用的表达式r1＝　　　　，式中各符号的意义是：_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________.
