新教材2023高中物理第三章恒定电流第四节电阻的串联和并联课件粤教版必修第三册

这是一份新教材2023高中物理第三章恒定电流第四节电阻的串联和并联课件粤教版必修第三册，共23页。

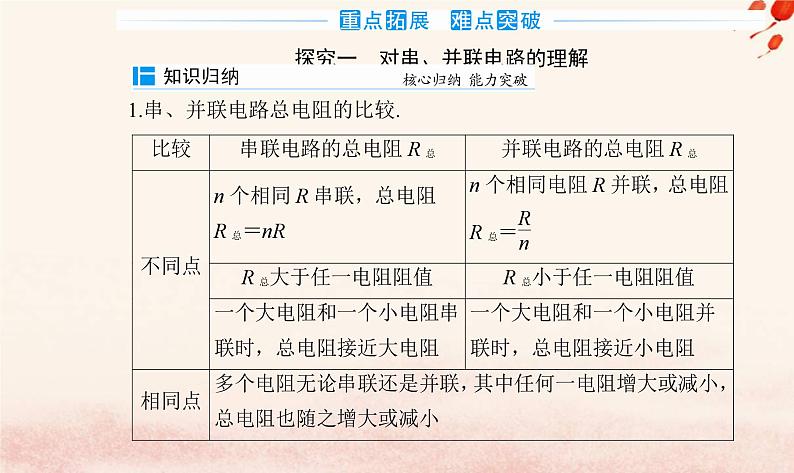

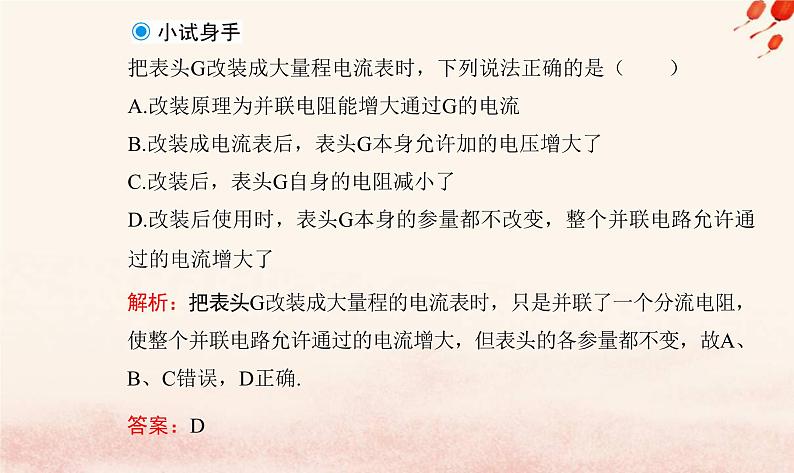

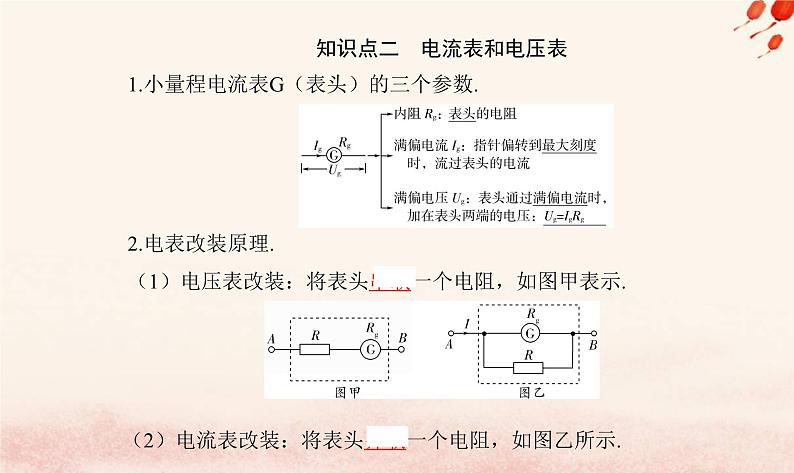

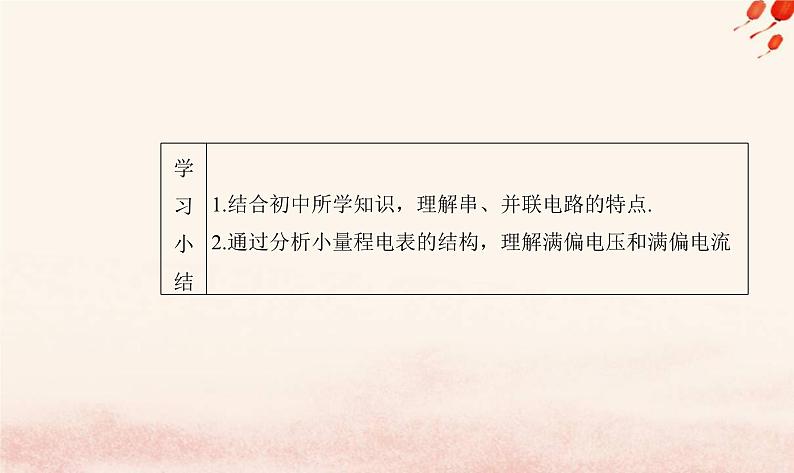

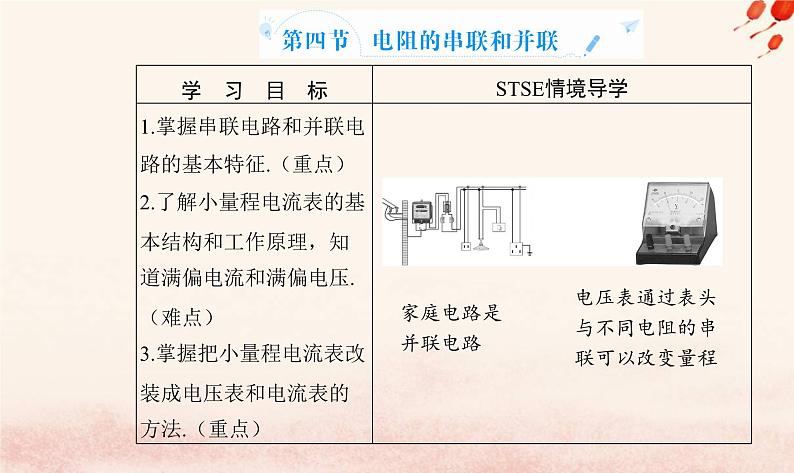

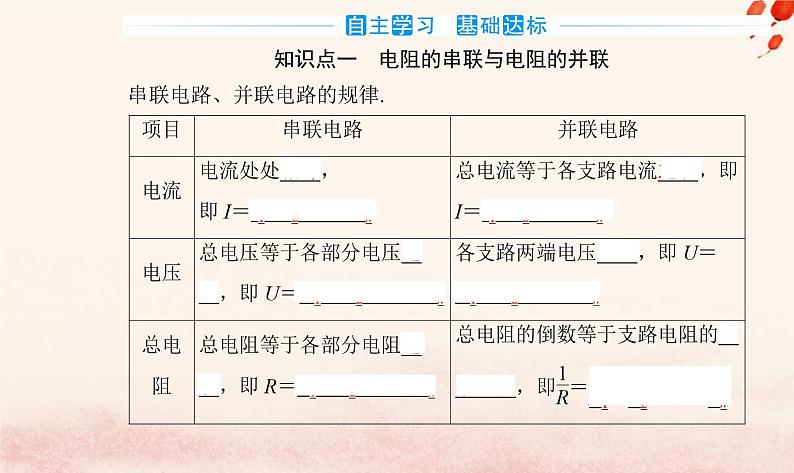

第三章 恒定电流知识点一　电阻的串联与电阻的并联串联电路、并联电路的规律.知识点二　电流表和电压表1.小量程电流表G（表头）的三个参数.2.电表改装原理.（1）电压表改装：将表头串联一个电阻，如图甲表示.（2）电流表改装：将表头并联一个电阻，如图乙所示.把表头G改装成大量程电流表时，下列说法正确的是（　　）A.改装原理为并联电阻能增大通过G的电流B.改装成电流表后，表头G本身允许加的电压增大了C.改装后，表头G自身的电阻减小了D.改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了解析：把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整个并联电路允许通过的电流增大，但表头的各参量都不变，故A、B、C错误，D正确.答案：D探究一　对串、并联电路的理解1.串、并联电路总电阻的比较.【典例1】　 用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，随温度的升高会观察到（　　）A.电流表示数不变B.电流表示数减小C.电压表示数增大D.电压表示数减小处理简单混联电路的方法（1）准确地判断出电路的连接方式，画出等效电路图.（2）准确地利用串、并联电路的基本规律、特点.（3）灵活地选用恰当的物理公式进行计算.1.如图所示电路中，电阻R1、R2、R3的阻值相等.电池的电阻不计.那么开关K接通后流过R2的电流是K接通前的（　　）探究二　电表的改装与校对1.电表改装原理.2.改装方法对比.3.电表的校对.按如图所示的电路对改装成的电表进行校对，校对时注意搞清楚改装后电表刻度盘里每一小格表示多大的数值.【典例2】　有一电流表G，内阻Rg＝10 Ω，满偏电流Ig＝3 mA.（1）要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？（2）要把它改装成量程0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？分析电表改变应明确的两个问题（1）无论表头G改装成电压表还是电流表，它的三个特征量Ug、Ig、Rg是不变的，即通过表头的最大电流Ig并不改变.（2）改装后电压表的量程指小量程电流表表头满偏时对应的R与表头串联电路的电压，改装后电流表的量程指小量程电流表表头满偏时对应的R与表头并联电路的总电流.2.（多选）图中的甲、乙两个电路，都是由一个灵敏电流计G和一个滑动变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（　　）A.甲表是电流表，R增大时量程增大B.甲表是电流表，R增大时量程减小C.乙表是电压表，R增大时量程增大D.上述说法都不对解析：甲是R与表头并联，是电流表，R增大时量程减小，A错误，B正确.乙是R与表头串联，是电压表，R增大时量程增大，C正确，D错误.答案：BC3.电流表的内阻Rg＝200 Ω，满刻度电流值Ig＝500 μA，现欲把此电流表改装成量程为1.0 V的电压表，正确的方法是（　　）A.应串联一个0.1 Ω的电阻B.应并联一个0.1 Ω的电阻C.应串联一个1 800 Ω的电阻D.应并联一个1 800 Ω的电阻
