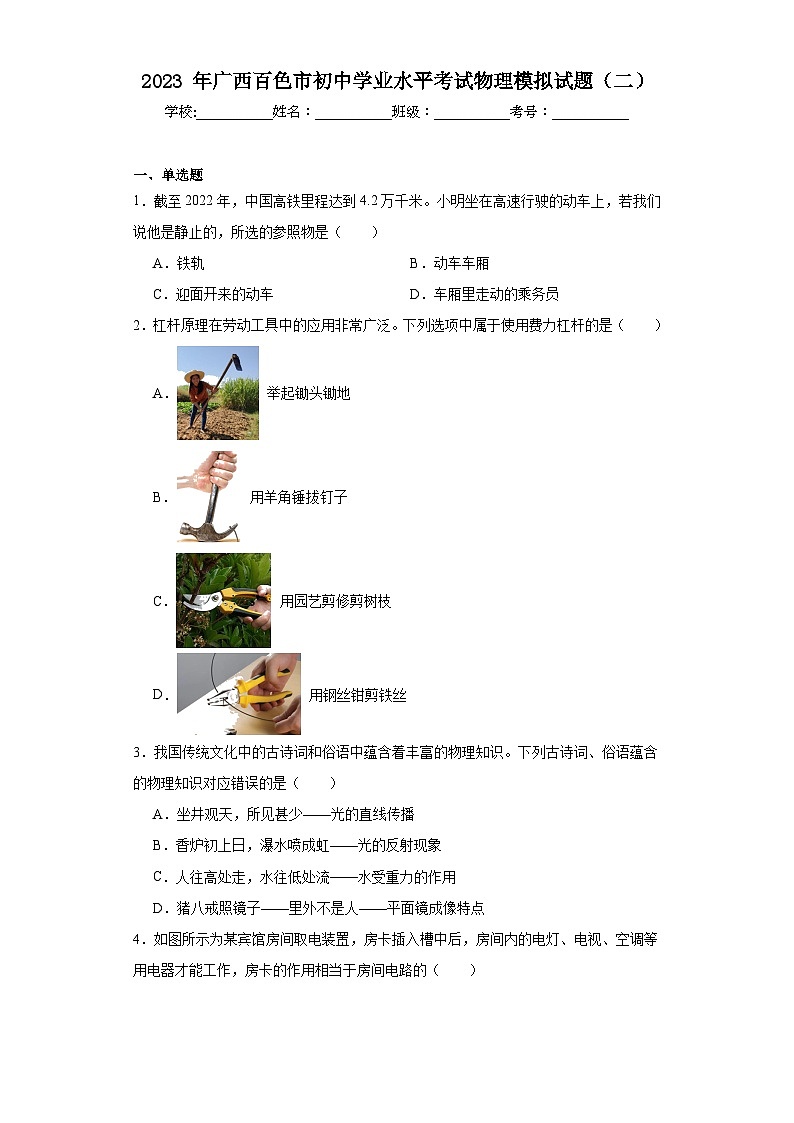

2023 年广西百色市初中学业水平考试物理模拟试题（二）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．截至2022年，中国高铁里程达到4.2万千米。小明坐在高速行驶的动车上，若我们说他是静止的，所选的参照物是（　　）
A．铁轨 B．动车车厢
C．迎面开来的动车 D．车厢里走动的乘务员
2．杠杆原理在劳动工具中的应用非常广泛。下列选项中属于使用费力杠杆的是（　　）
A．  举起锄头锄地
B．  用羊角锤拔钉子
C．  用园艺剪修剪树枝
D．  用钢丝钳剪铁丝
3．我国传统文化中的古诗词和俗语中蕴含着丰富的物理知识。下列古诗词、俗语蕴含的物理知识对应错误的是（　　）
A．坐井观天，所见甚少——光的直线传播
B．香炉初上日，瀑水喷成虹——光的反射现象
C．人往高处走，水往低处流——水受重力的作用
D．猪八戒照镜子——里外不是人——平面镜成像特点

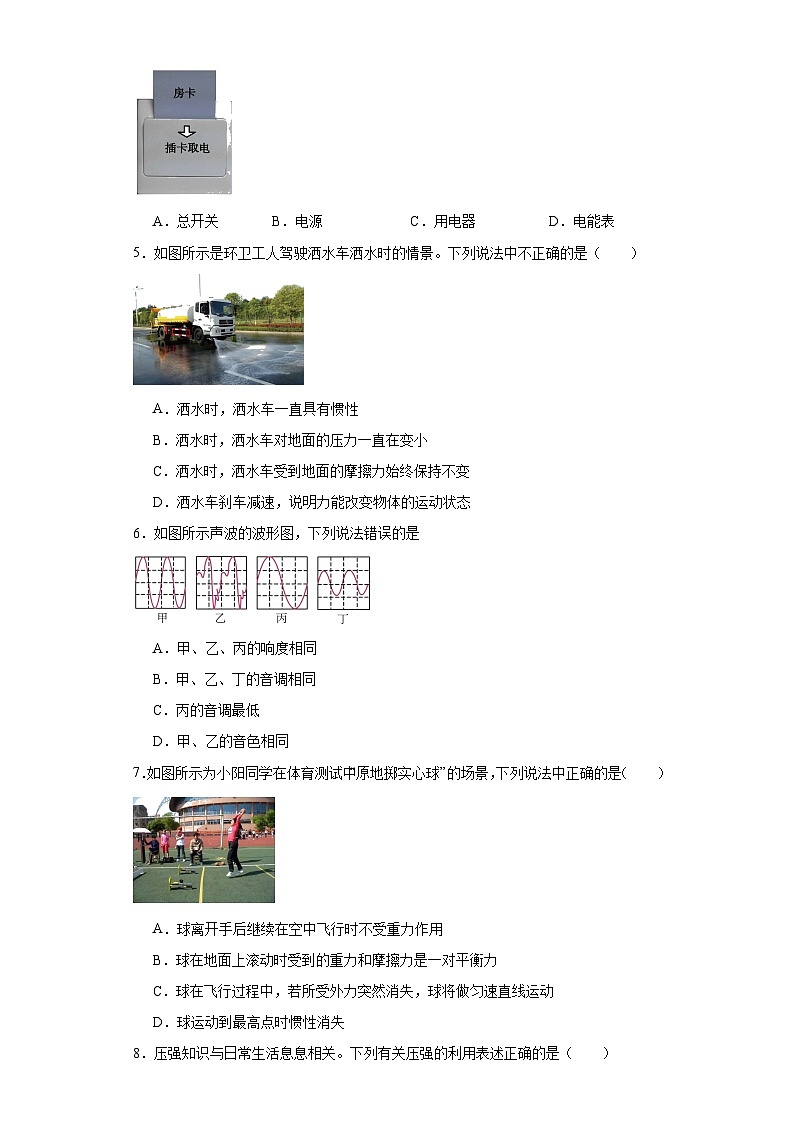

4．如图所示为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）

A．总开关 B．电源 C．用电器 D．电能表
5．如图所示是环卫工人驾驶洒水车洒水时的情景。下列说法中不正确的是（　　）

A．洒水时，洒水车一直具有惯性
B．洒水时，洒水车对地面的压力一直在变小
C．洒水时，洒水车受到地面的摩擦力始终保持不变
D．洒水车刹车减速，说明力能改变物体的运动状态
6．如图所示声波的波形图，下列说法错误的是

A．甲、乙、丙的响度相同
B．甲、乙、丁的音调相同
C．丙的音调最低
D．甲、乙的音色相同
7．如图所示为小阳同学在体育测试中“原地掷实心球”的场景，下列说法中正确的是（　　）

A．球离开手后继续在空中飞行时不受重力作用
B．球在地面上滚动时受到的重力和摩擦力是一对平衡力
C．球在飞行过程中，若所受外力突然消失，球将做匀速直线运动
D．球运动到最高点时惯性消失

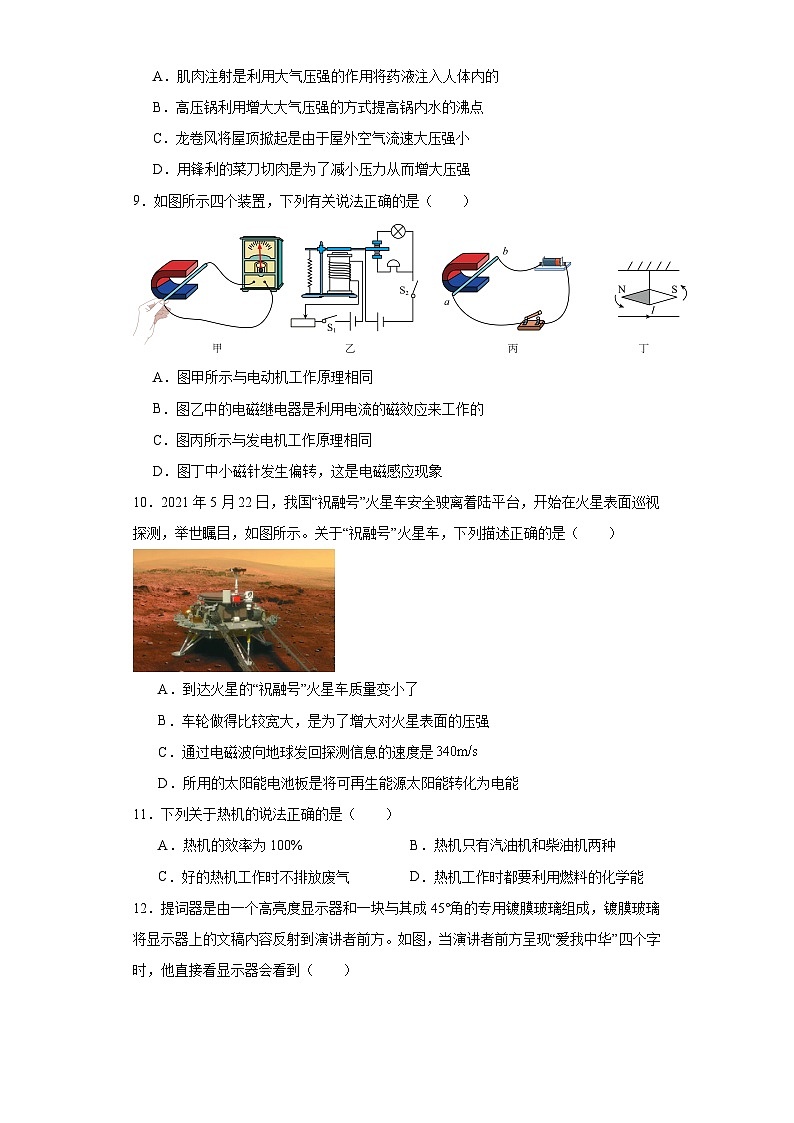

8．压强知识与日常生活息息相关。下列有关压强的利用表述正确的是（　　）
A．肌肉注射是利用大气压强的作用将药液注入人体内的
B．高压锅利用增大大气压强的方式提高锅内水的沸点
C．龙卷风将屋顶掀起是由于屋外空气流速大压强小
D．用锋利的菜刀切肉是为了减小压力从而增大压强
9．如图所示四个装置，下列有关说法正确的是（　　）

A．图甲所示与电动机工作原理相同
B．图乙中的电磁继电器是利用电流的磁效应来工作的
C．图丙所示与发电机工作原理相同
D．图丁中小磁针发生偏转，这是电磁感应现象
10．2021年5月22日，我国“祝融号”火星车安全驶离着陆平台，开始在火星表面巡视探测，举世瞩目，如图所示。关于“祝融号”火星车，下列描述正确的是（　　）

A．到达火星的“祝融号”火星车质量变小了
B．车轮做得比较宽大，是为了增大对火星表面的压强
C．通过电磁波向地球发回探测信息的速度是
D．所用的太阳能电池板是将可再生能源太阳能转化为电能
11．下列关于热机的说法正确的是（　　）
A．热机的效率为100% B．热机只有汽油机和柴油机两种
C．好的热机工作时不排放废气 D．热机工作时都要利用燃料的化学能
12．提词器是由一个高亮度显示器和一块与其成45°角的专用镀膜玻璃组成，镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图，当演讲者前方呈现“爱我中华”四个字时，他直接看显示器会看到（　　）

A． B． C． D．
13．新冠疫情暴发以来，负压救护车因其作用突出，被称作“生命的摆渡车”。工作时将车内空气通入特制的电热丝容器进行高温消毒后排出，以避免更多的人交叉感染。车上配备了呼吸机、心电监护仪等设备。关于救护车中的电现象，下列说法错误的是（　　）
A．仪器设备后的散热孔是为了散发由于电流热效应而产生的热量
B．仪器通电后，导线中的电子经电源负极、仪器、电源正极做定向移动形成电流
C．高温消毒使用的电热丝应该选择电阻较大、熔点较低的材料来制成
D．呼吸机、心电监护仪并联，使用三孔插座可以避免仪器外壳带电时发生触电危险

二、多选题
14．如图所示是某物体在水平地面上做直线运动的s—t图像，下列结论中正确的是（　　）

A．物体在0~2s内做匀速运动
B．物体在2~4s内运动速度是5m/s
C．物体在前2s内和后2s的速度相等
D．物体在6s内运动的平均速度是2.5m/s
15．如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则（　　）

A．电流表A1的示数变大 B．电流表A1的示数不变
C．电路的总功率变大 D．电路的总功率变小
16．将体积相等的M、N、P三个不同水果放入水中静止后，M漂浮、N悬浮、P沉底，如图所示。关于它们的密度和受到的浮力F大小判断正确的是（　　）

A．FM>FN>FP B．FM
三、填空题
17．核能是一种 （填“可再生”或“不可再生”）新能源，正在逐步被人们开发和利用；核电站是利用核能发电，把核能转化为 能。
18．在学校组织的野外研学活动中，小明同学将自己没有喝完的矿泉水瓶扔在树林里，老师立即告诫大家，装有水的瓶子相当于 透镜，对太阳光有 作用，容易引发森林火灾。
19．小明暑假去研学，中间经过了湘江某处大桥。她坐的小轿车速度是，合 ，汽车匀速直线通过全程花了85s，受到阻力恒为220N，通过全程消耗了的汽油，汽油机的效率为 。（已知汽油热值为）
20．如图所示，一台家用电器单独接进家庭电路工作 10min，电能表的表盘旋转 120r。这段时间用电器消耗的电能为 kW·h，用电器的实际功率是 W。

21．喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图（如图）。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为 Ω。

22．如图所示，质量分布均匀的甲、乙两个正方体叠放在水平地面上，甲放在乙的中央。若乙的边长是甲的2倍，甲对乙的压强与乙对地面的压强相等，则甲、乙的密度之比为 。将它们分别放入足够多的水中静止时，上下表面都处于水平位置，正方体乙漂浮且有 的体积浸入水中，则甲、乙在水中静止时所受浮力之比为 。


四、作图题
23．如图所示，光从水里斜射向空气中，请作出入射光线和折射光线．
( )

24．请在图中画出均匀木棒OA的重力示意图以及力F的力臂。


五、实验题
25．实验小组按照如图甲所示的装置进行“探究水沸腾时温度变化的特点”实验。当水温上升到90℃时，每隔1min记录一次温度。

（1）在图甲中组装器材时，应该按照 （选填“由上到下”或“由下到上”）的顺序进行组装；
（2）在实验过程中，第2min时温度计示数如图乙所示，此时水的温度为 ℃。全部实验数据见下表，由表可知，水面上方的气压 （选填“大于”、“小于”或“等于”）标准大气压；
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
93

98
100
100
100
100
（3）图丙是A、B两个实验小组根据各自的实验数据描绘出的水沸腾图线，其中水平图线所对应纵坐标是 ，两图线不同的原因可能是 （写出一种即可）。

六、填空题
26．如图所示，在进行“探究凸透镜成像的规律”实验时，若凸透镜不动，把蜡烛移到光具座15cm刻度处，调节光屏，在光屏上会成倒立、 的清晰实像，生活中的 （填“放大镜”“投影仪”或“照相机”）就是用这一原理制成的。

27．如图所示，在“测量滑轮组的机械效率”实验中，应沿竖直方向 拉动弹簧测力计，滑轮组的机械效率与提升重物上升高度 关。

28．图是“探究电流通过导体产生的热量与哪些因素有关”实验，本次实验为了探究电热与 的关系；通电相同的时间，右边U形管的高度差更 。


七、实验题
29．学习了密度知识以后，小明和小华进行了如图所示的“测盐水的密度”实验。

（1）将天平放在 桌面上，把游码移到零刻线处，发现指针位置如图甲所示，要使横梁在水平位置平衡，应将平衡螺母向 移动；
（2）他们用天平测出空烧杯的质量为24.4g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图乙所示，将烧杯中的盐水全部倒入量筒中，盐水的体积如图丙所示，则烧杯中盐水的质量为 g，盐水的密度为 kg/m3；他们用这种方法测出的盐水密度会 （填“偏大”或“偏小”）；
（3）小华不小心将量筒打碎了，老师说只用天平也能测量出盐水的密度。于是小华添加两个完全相同的烧杯和适量的水，设计了如下实验步骤，请你补充完整。已知水的密度为ρ水；
①调好天平，用天平测出空烧杯的质量为m0；
②将一个烧杯 ，用天平测出烧杯和水的总质量为m1；
③用另一个烧杯装满盐水，用天平测出烧杯和盐水的总质量为m2；
④盐水的密度表达式为ρ= （用已知量和测量量的符号表示）。
30．小明在“探究电流与电阻关系”实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）小明将5Ω的定值电阻接入如图甲所示的电路中，经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表的示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为 V；
（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表的示数调到所控制的电压时，两次实验中，整个电路的电功率之比为 ；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么滑动变阻器的最大阻值至少为 Ω；
（5）通过实验探究，小明得出结论：当电压一定时，通过导体的电流与导体的电阻成 ；
（6）实验结束后，小明想测量一个额定电压为2.5V小灯泡的额定功率，但电流表损坏。他用四节新的干电池串联作为电源，另有规格为“20Ω 1A”的滑动变阻器R1和一个铭牌不清的滑动变阻器R2，设计了如图丙所示的电路；请你帮他完成测量过程；
①闭合开关S，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，使电压表的示数为 V，小灯泡正常发光；
②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V；
③小灯泡的额定功率为 W。

八、计算题
31．某国产汽车以72km/h的速度在平直公路上匀速行驶100km，消耗了汽油6L，汽车发动机功率为12kW。已知汽油的热值=4.6×107J/kg，汽油的密度 ρ=0.7×103kg/m3。
（1）该汽车匀速行驶100km过程中，消耗汽油的质量为多少？
（2）该汽车匀速行驶100km过程中，发动机所做的功为多少？
（3）该汽车匀速行驶100km过程中，发动机的效率为多少？（结果保留至1%）

九、综合题
32．酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V，R1是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示，R2为滑动变阻器。检测前对检测仪进行调零，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如下。
信息窗
血液酒精浓度M=呼气酒精浓度K×2200
非酒驾（M<20mg/100mL）
酒驾（20mg/100mL≤M≤80mg/100mL）
醉驾（M>80mg/100mL）
（1）调零后，滑动变阻器R2接入电路的电阻阻值为多少？
（2）检测前，R2工作10s消耗的电能为多少？
（3）对某司机进行检测时，电流表的示数为0.16A，请根据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。


十、计算题
33．某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型，轻质硬杆AB能绕O点无摩擦转动，AO∶OB=2∶3，物体N是一个不吸水的柱体，打开阀门，假定水的流量相同，物体M对压力传感器的压强p与水流时间t的关系如图乙所示，t2时刻装置自动报警，t3时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体M的密度为6×103kg/m3，棱长为0.1m，悬挂物体M、N的轻质细绳不可伸长，g取10N/kg，ρ水=1.0×103kg/m3，单位时间内水通过阀门处管道横截面的体积为水的流量，求：
（1）物体M的重力大小；
（2）t1时刻杠杆A端所受拉力大小；
（3）物体N的密度。


参考答案：
1．B
【详解】B．小明坐在高速行驶的动车上，小明与动车车厢的相对位置不变，小明相对动车车厢静止，故B符合题意；
ACD．小明坐在高速行驶的动车上，小明与铁轨、迎面开来的动车，车厢里走动的乘务员的位置发生改变，则小明相对铁轨、迎面开来的动车，车厢里走动的乘务员是运动的，故ACD不符合题意。
故选B。
2．A
【详解】A．用锄头锄地时，支点在后面的手握处，所以动力臂小于阻力臂，是费力杠杆，故A符合题意；
B．用羊角锤拔钉子时，支点在羊角锤与桌面的接触点，所以动力臂大于阻力臂，是省力杠杆，故B不符合题意；
CD．用园艺剪修剪树枝和用钢丝钳剪铁丝时，手握的剪刀把手长，所以动力臂大于阻力臂，是省力杠杆，故CD不符合题意；
故选A。
3．B
【详解】A．坐井观天，由于光沿直线传播被井沿遮挡，所以看到的范围较小，故A正确，不符合题意；
B．瀑水喷成虹，是光的色散现象，太阳光经过折射，形成七种色光，故B错误，符合题意；
C．水往低处流是由于地球表面的物体都受到重力的作用，水在重力的作用下向下流，故C正确，不符合题意；
D．由平面镜成像特点可知，像与物关于平面镜对称，所以猪八戒照镜时，像与物都是猪的样子，故D正确，不符合题意。
故选B。
4．A
【详解】A．总开关能控制整个电路的通断，由于房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，所以房卡插入槽中后，相当于接通了电路，所以房卡的作用相当于总开关，故A符合题意；
B．电源为电路中提供电能，房卡不能提供电能，故B不符合题意；
C．用电器消耗电路中的电能，同时提供人类需要的能量，房卡在电路中不消耗电能，故C不符合题意；
D．电能表是计量电路中消耗电能多少的工具，房卡不能计量消耗的电能，故D不符合题意。
故选A。
5．C
【详解】A．由于一切物体都具有惯性，所以洒水车一直具有惯性，故A正确，不符合题意；
B．由于不断的洒水，洒水车的质量不断减小，重力也减小，所以洒水车对地面的压力一直在变小，故B正确，不符合题意；
C．由于摩擦力的影响因素由压力和接触面粗糙程度，洒水车对地面的压力一直在变小，所以洒水车受到地面的摩擦力不断减小，故C错误，符合题意；
D．洒水车刹车减速，由运动变成静止，运动状态变了，所以说明力能改变物体的运动状态，故D正确，不符合题意。
故选C。
6．D
【详解】A．从图中可以看出，甲、乙、丙振动的幅度相同，只有丁振动的幅度小，不符合题意；
B．相同时间内，甲、乙、丁振动的次数相同，频率相同，所以它们的音调相同，不符合题意；
C．相同时间内，丙图振动的次数最小，频率最小，所以丙的音调最低，不符合题意；
D．甲、乙相同，波形的形状不同，说明它们的音色不同，符合题意．
7．C
【详解】A．地面附近的物体都要受到重力的作用，所以球离开手后继续在空中飞行时也会受重力作用，故A错误；
B．球在地面上滚动时，受到的重力和摩擦力不在一条直线上，所以不是一对平衡力，故B错误；
C．球在飞行过程中，若所受外力突然消失，根据牛顿第一定律，球将做匀速直线运动，故C正确；
D．一切物体在任何情况下都具有惯性，所以球运动到最高点时惯性不会消失，故D错误。
故选C。
8．C
【详解】A．肌肉注射是通过挤压药液增大药液的压强，将药液压入人体内的，故A错误；
B．高压锅利用增大锅内气体压强的方式，提高锅内水的沸点，故B错误；
C．由于流体流速越大的位置，压强越小，所以龙卷风将屋顶掀起，是由于屋顶空气流速大，压强小的原因，故C正确；
D．用锋利的菜刀切肉，是为了减小受力面积，从而增大压强，故D错误。
故选C。
9．B
【详解】A．图甲实验装置中，导体在磁场中做切割磁感线的运动，从而产生感应电流，与发电机的工作原理相同，故A错误；
B．图乙装置中，当左侧电路通电时，通电螺旋管中会产生磁场，将衔铁吸下，让电铃工作，这是利用电流的磁效应来工作的，故B正确；
C．图丙装置中连接有电源，闭合开关后，通电导体在磁场中运动，说明磁场对通电导体有力的作用，与电动机的工作原理相同，故C错误；
D．图丁中，通电导体附近的磁针发生偏转，说明通电导体周围存在磁场，故D错误。
故选B。
10．D
【详解】A．物体的质量不随位置的改变而改变。“祝融号”火星车到达火星后质量不变，故A错误；
B．车轮做得比较宽大是为了增大受力面积来减小压强，故B错误；
C．电磁波的传播速度是，故C错误；
D．太阳能电池板将太阳能转化为电能，太阳能是可再生能源，故D正确。
故选D。
11．D
【详解】A．热机工作过程中不可避免地要克服机件间的摩擦而做额外功，无法使热机的效率达到100%，故A错误；
B．蒸汽机、火箭、柴油机、汽油机等都属于热机，故B错误；
C．热机排气冲程中排出废气，故C错误；
D．热机工作时时，热机先将燃料的化学能转化为内能，后把内能转化为机械能，故D正确。
故选D。
12．D
【详解】根据平面镜成像的特点，像与物到平面镜的距离相等，像与物关于平面镜对称，当演讲者前方呈现“爱我中华”四个字时，他直接看显示器会看到“”，故ABC不符合题意，D符合题意。
故选D。
13．C
【详解】A．仪器设备后的散热孔是为了散发由于电流热效应而产生的热量，避免温度过高损坏仪器设备，故A正确，不符合题意；
B．仪器通电后，在电源外部电流从电源的正极出发，经用电器回到负极。而导线中的电子定向移动方向与电流方向相反，故电子经电源负极、仪器、电源正极做定向移动形成电流，故B正确，不符合题意；
C．高温消毒使用的电热丝应该选择电阻较小、熔点较高的材料制成，若选择铅锑合金则较容易在电流增大时熔断，影响使用，故C错误，符合题意；
D．呼吸机、心电监护仪并联，工作时互不影响；使用三孔插座可以避免仪器外壳带电时发生触电危险，故D正确，不符合题意。
故选C。
14．AD
【详解】A．由图可知，物体在0~2s内运动的路程与时间成正比，所以物体在0~2s内做匀速运动，故A正确；
B．由图可知，物体在2~4s内运动的路程不变，所以物体在2~4s内保持静止，故B错误；
C．由图可知，物体在0~2s内运动的速度


物体在4~6s内运动的速度


所以物体在前2s内和后2s的速度不相等，故C错误；
D．物体在6s内运动的平均速度


故D正确。
故选AD。
15．BC
【详解】由电路图可知，两灯泡并联，电流表A测干路中电流，电流表A1测灯泡L1所在支路的电流；
AB．由于并联电路中，各支路互不影响，所以闭合开关S2时，对灯泡L1所在支路不产生影响，所以L1所在支路的电流大小不变，故电流表A1的示数不变，故A不符合题意，B符合题意；
CD．由于电路中的总功率等于各用电器的功率之和，所以闭合开关S2时，灯泡L2也工作，所以电路中的总功率增大，故C符合题意，D不符合题意。
故选BC。
16．BC
【详解】AB．由于体积相等的M、N、P三个不同水果放入水中，由图可知M排开液体体积最小，N、P排开液体体积相等，由F浮=ρgV排可知，N、P受到的浮力相等，M受到的浮力最小，故B正确，A错误；
CD．由沉浮条件可知，M漂浮，则M的密度小于水的密度，N悬浮，则N的密度等于水的密度，P下沉，则P的密度大于水的密度，所以可得
ρM<ρN<ρP
故C正确，D错误。
故选BC。
17． 不可再生 电
【详解】[1]核能使用后不能在短期内从自然界得到补充，属于不可再生能源。
[2]核能发电时，在核反应堆中，核能转化为内能，在汽轮机中，内能再转化为机械能，在发电机中，机械能转化为电能。
18． 凸 会聚
【详解】[1][2]因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾。
19． 10
【详解】解：（1）[1]小轿车行驶的速度为

（2）[2]因为小轿车做匀速直线运动，受到的牵引力和阻力是一对平衡力，所以，牵引力为

小轿车行驶的路程为

牵引力所做的功

汽油完全燃烧放出的热量

汽油机的效率

【点睛】本题考查了速度的单位换算、速度公式、功的公式、二力平衡条件、燃料完全燃烧放热公式、效率公式的应用，涉及到的知识点较多，有一定的综合性。
20． 0.1 600
【详解】[1]表示每消耗的电能，电能表的转盘转1200r，据此求出转盘转120r用电器消耗的电能，电能表的转盘转过120r，则该用电器消耗的电能为

[2]该用电器消耗的电功率为

21． S1 50
【详解】[1]只闭合开关S1时，电路为电动机的简单电路，所以电吹风吹冷风
[2]再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，说明通过电热丝的电流是4.4A，由欧姆定律可得电热丝阻值为

22． 8︰3 1︰3
【详解】[1]因水平面上物体的压力和自身的重力相等，所以甲对乙的压强


乙对桌面的压强


因甲对乙的压强与乙对桌面的压强相等，所以


则乙的边长是甲的2倍，则


解得
3m甲=m乙
则甲、乙的质量之比
m甲∶m乙=1∶3
甲、乙的密度之比

[2]乙漂浮在水面上，乙的密度小于水的密度，因物体漂浮时受到的浮力和自身的重力相等，即
F浮=G乙=ρ乙gV乙
由阿基米德原理可得

则

解得
ρ乙=0.3ρ水
甲乙的密度之比为8∶3，则甲的密度

小于水的密度，所以甲在水中漂浮，甲、乙在水中处于漂浮状态，因物体漂浮时受到的浮力和自身的重力相等，即
F浮=G=mg
则甲、乙在水中静止时所受浮力之比


23．
【详解】首先画出法线,在发生反射时,反射角等于入射角;光从水中斜射入空气中,折射角大于入射角,折射光线远离法线.如图所示：

24．

【详解】重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；沿力F的方向画出延长线，从O点向力F的作用线作垂线段L就是力F的力臂，如下图所示：


25． 由下到上 96 等于 100 两个实验小组中水的质量不同
【详解】（1）[1]在组装器材时，为了用酒精灯外焰加热，应先组装下面的酒精灯和烧杯，在组装温度计，所以应该按照由下到上的顺序进行组装。
（2）[2]由图乙可知，温度计的分度值为1℃，温度计的液柱在0℃以上，所以温度计示数为96℃。
[3]由表中数据可知，水的温度最终达到100℃，由于1标准大气压下，水的沸点为100℃，所以水面上方的气压等于1标准大气压。
（3）[4]观察图丙中水沸腾图像，水温最终都保持在沸点不变，由于当地水的沸点可以达到100℃，所以其中水平图线所对应纵坐标是100。
[5]由于两个小组加热的水的初温相同，水的沸点也相同，加热水的时间不同，所以可能的原因是两个实验小组中水的质量不同。
26． 放大 投影仪
【详解】[1][2]由图知道，该凸透镜的焦距为10.0cm，在探究凸透镜成像的规律时，若凸透镜不动，把蜡烛移到光具座15cm刻度处，则蜡烛到凸透镜的距离
u=30.0cm-15.0cm=15.0cm
蜡烛位于凸透镜的一倍焦距和两倍焦距之间，根据凸透镜成像规律，调节光屏，在光屏上会成倒立、放大的清晰实像，生活中的 投影仪是用这一原理制成的。
27． 匀速 无
【详解】[1]由于物体做匀速直线运动时，处于平衡状态，由二力平衡条件可知，物体受到的拉力等于重力，所以应沿竖直方向匀速拉动弹簧测力计。
[2]由图可知，动滑轮上有3股绳子，滑轮组的机械效率


所以滑轮组的机械效率与物体的重力、滑轮的重力和绳子根数有关，与提升重物上升高度无关。
28． 电流 小
【详解】[1]观察图中实验发现，密闭容器中电阻丝大小相同，右边电阻丝并联一个相同的电阻丝，起到分电流的作用，所以通过左边容器中电阻丝的电流大于所以通过右边容器中电阻丝的电流，即通过电阻丝的电流不同，由控制变量法可知，本次实验为了探究电热与电流的关系。
[2]由于通过左边容器中电阻丝的电流大于所以通过右边容器中电阻丝的电流，通电的时间相同，由Q=I2Rt可知，右边容器中电阻丝产生的热量少，所以右边U形管的高度差更小。
29． 水平 右 45.2 偏大 装满水 ρ水
【详解】（1）[1]天平使用时，应天平放在水平桌面上。
[2]由图甲得，指针指向分度盘左边，要使横梁在水平位置平衡，应将平衡螺母向右移动。
（2）[3]由图乙得，烧杯和盐水的总质量为


烧杯中盐水的质量为

[4]由图丙，量筒的分度值为2mL，盐水的体积为

盐水的密度为

[5]将烧杯中的盐水倒入量筒中，由于有盐水残留在烧杯中，会导致测得的盐水的体积偏小，而盐水的质量测量准确，由得，测得的盐水密度偏大。
（3）[6][7]①调好天平，用天平测出空烧杯的质量为m0；
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1；
③用另一个烧杯装满盐水，用天平测出烧杯和盐水的总质量为m2；
④依题意得，盐水的体积等于水的体积，由得，盐水的体积为

盐水的质量

盐水的密度表达式为

30．    1.5 3︰1 25 反比 3.5 0.375
【详解】（1）[1]在“探究电流与电阻关系”实验中，电压表测量定值电阻两端电压，图中电压表测量滑动变阻器和定值电阻的总电压，所以将电压表的负接线柱接到定值电阻的左端，如下图所示：

（2）[2]由题意可知，使用5Ω电阻时，电流表的示数如图乙所示，电流表量程选择0~0.6A，分度值为0.02A，示数为0.3A，所以定值电阻两端电压
U=IR=0.3A×5Ω=1.5V
在“探究电流与电阻关系”实验中，应控制定值电阻两端电压不变，所以用10Ω电阻替换5Ω电阻，电压表的示数仍为1.5V。
（3）[3]电源是两节新的干电池，即电源电压为3V，使用5Ω电阻时，电路中电流为0.3A，则整个电路的电功率
P1=UI1=3V×0.3A=0.9W
使用15Ω电阻时，电压表的示数仍为1.5V，则电路中电流


则整个电路的电功率
P2=UI2=3V×0.1A=0.3W
则两次实验中，整个电路的电功率之比


（4）[4]使用25Ω电阻时，电压表的示数仍为1.5V，则滑动变阻器的阻值


所以滑动变阻器的最大阻值至少为25Ω。
（5）[5]通过实验探究发现，通过定值电阻的电流随电阻的增大而减小，电流与电阻的乘积保持不变，所以得出结论：当电压一定时，通过导体的电流与导体的电阻成反比。
（6）[6]为了使灯泡正常发光，则灯泡两端电压为2.5V，用四节新的干电池串联作为电源电压为6V，则电压表测量滑动变阻器R1和滑动变阻器R2的电压
U3=6V-2.5V=3.5V
[7]保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V，则滑动变阻器R1的电压
U4=3.5V-0.5V=3V
则小灯泡的额定功率


31．（1）4.2kg；（2）6×107J；（3）31%
【详解】解：（1）消耗汽油的体积

由密度公式可得，消耗汽油的质量

（2）汽车的速度

汽车行驶路程

由速度公式可得，该过程所用时间

由功率公式可得，发动机所做的功


（3）燃料完全燃烧放出热量

发动机的效率

答：（1）消耗汽油的质量为4.2kg；
（2）发动机所做的功为6×107J；
（3）发动机的效率为31%。
32．（1）20Ω；（2）2J；（3）属于酒驾
【详解】解：（1）由题图甲可知，两电阻串联，电流表测电路中的电流，当气体中的酒精浓度为0时，，此时电路中的电流为0.1A，根据串联电路电压的规律及欧姆定律，调零后滑动变阻器接入电路的电阻阻值

（2）检测前工作10s消耗的电能

（3）此时气敏电阻阻值

由题图乙可知，此时呼气酒精浓度为，则血液酒精浓度

由题中信息可知属于酒驾。
答：（1）调零后，滑动变阻器R2接入电路的电阻阻值为20Ω；
（2）检测前，R2工作10s消耗的电能为2J；
（3）通过计算可以判断出该司机属于酒驾。
33．（1）60N；（2）30N；（3）1.5×103kg/m3
【详解】解：（1）由题意可知，物体M的密度为ρM=6×103kg/m3，物体M的体积为
VM=(0.1m)3=1×10-3m3
故由可得，物体M的质量为
mM=ρMVM=6×103kg/m3×1×10-3m3=6kg
故由G=mg可得，物体M的重力大小为
GM=mMg=6kg×10N/kg=60N
（2）由图乙可知，t1时刻物体M对压力传感器的压强为p=4000Pa，故由可得，物体M对压力传感器的压力为
F压=pSM=4000Pa×(0.1m)2=40N
因物体M对压力传感器的压力F压与压力传感器对物体M的支持力F支是一对相互作用力，大小相等，故可知压力传感器对物体M的支持力为
F支=F压=40N
对物体M受力分析可知，物体M受到向下的重力GM，向上的压力传感器的支持力F支和绳子的拉力FB，物体M处于受力平衡状态，由力的平衡可得
GM=F支+FB
解得B端绳子的拉力为
FB=GM-F支=60N-40N=20N
杠杆在水平位置平衡时，由杠杆的平衡条件可得
FA×OA=FB×OB
解得t1时刻杠杆A端所受拉力大小为

（3）由图乙可知，随着时间的增加，水塔内的水逐渐减少，t1时刻开始，物体N开始露出水面，此时杠杆A端所受拉力逐渐增大，由杠杆的平衡条件可知，此时杠杆B端所受拉力也逐渐增大，则物体M对压力传感器的压力逐渐减小，故物体M对压力传感器的压强也逐渐减小，t2时刻，物体N恰好完全露出水面，此时水面位于物体N的下边缘，杠杆A端所受拉力最大，则此时杠杆B端所受拉力也最大，物体M对压力传感器的压强最小，为0，t3时刻，塔内水流完，此时物体M对压力传感器的压强仍为0，物体N完全露出水面时，此时杠杆A端所受拉力F′A等于物体N的重力GN，因此时物体M对压力传感器的压强为零，故可得此时杠杆B端所受拉力F′B等于物体M的重力GM，由杠杆的平衡条件可得
GN×OA=GM×OB
解得物体N的重力为

由（2）中可得，t1时刻杠杆A端所受拉力大小为FA=30N，由称重法可得，此时物体N所受浮力为
F浮=GN-FA=90N-30N=60N
因此时物体N完全浸没在水中，故由F浮=ρ液gV排可得，物体N的体积为

故由可得，物体N的密度为

答：（1）物体M的重力大小为60N；
（2）t1时刻杠杆A端所受拉力大小为30N；
（3）物体N的密度为1.5×103kg/m3。
