2023年广西贵港市港南区中考物理三模试题（含解析）

这是一份2023年广西贵港市港南区中考物理三模试题（含解析），共26页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

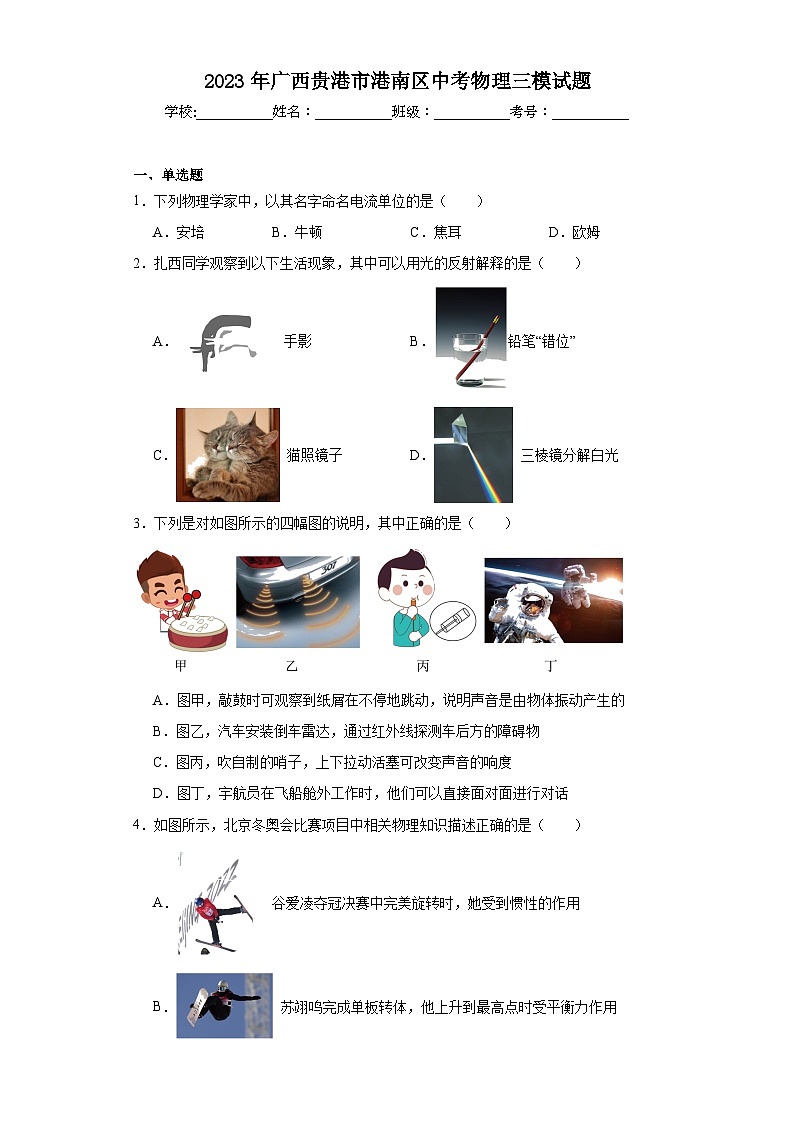

2023年广西贵港市港南区中考物理三模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物理学家中，以其名字命名电流单位的是（　　）
A．安培 B．牛顿 C．焦耳 D．欧姆
2．扎西同学观察到以下生活现象，其中可以用光的反射解释的是（　　）
A． 手影 B．铅笔“错位”
C． 猫照镜子 D． 三棱镜分解白光
3．下列是对如图所示的四幅图的说明，其中正确的是（　　）

A．图甲，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体振动产生的
B．图乙，汽车安装倒车雷达，通过红外线探测车后方的障碍物
C．图丙，吹自制的哨子，上下拉动活塞可改变声音的响度
D．图丁，宇航员在飞船舱外工作时，他们可以直接面对面进行对话
4．如图所示，北京冬奥会比赛项目中相关物理知识描述正确的是（　　）
A． 谷爱凌夺冠决赛中完美旋转时，她受到惯性的作用
B． 苏翊鸣完成单板转体，他上升到最高点时受平衡力作用
C． 武大靖蹬地加速通过弯道，是由于力改变了他的运动状态
D． 柳鑫宇和王诗玥以如图造型滑行时，王诗玥相对于柳鑫宇是运动的

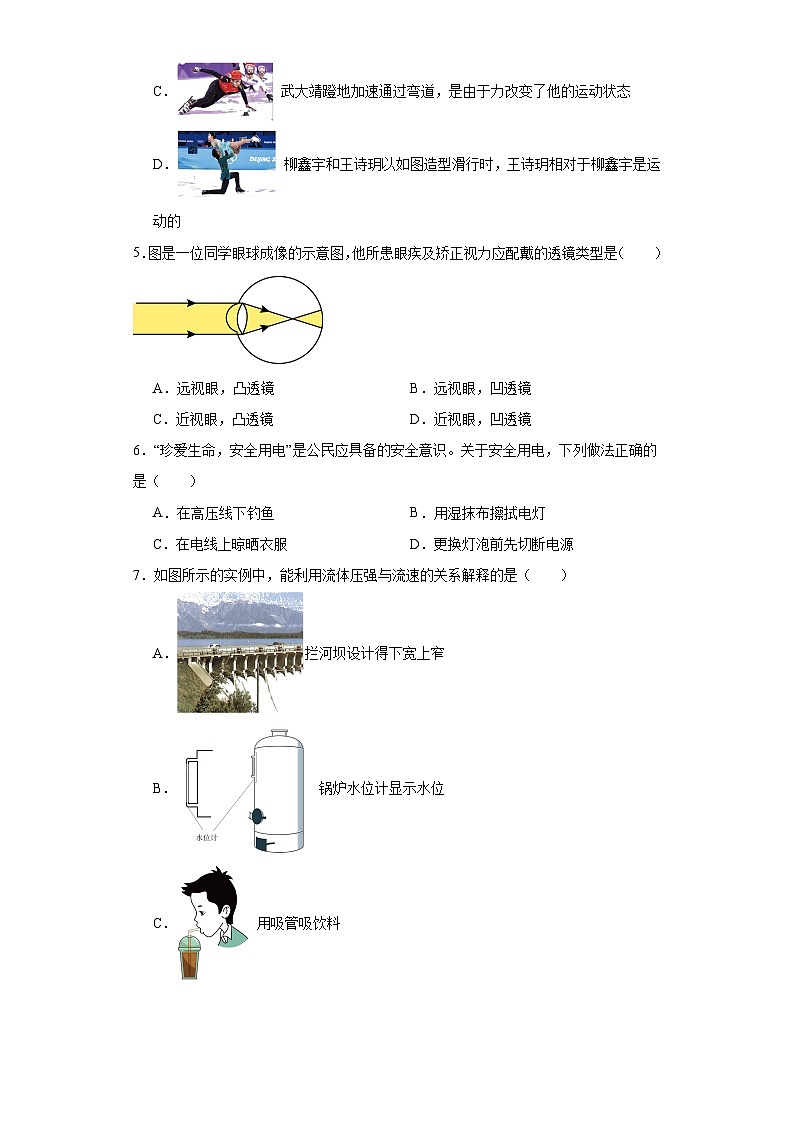

5．图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（　　）

A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
6．“珍爱生命，安全用电”是公民应具备的安全意识。关于安全用电，下列做法正确的是（　　）
A．在高压线下钓鱼 B．用湿抹布擦拭电灯
C．在电线上晾晒衣服 D．更换灯泡前先切断电源
7．如图所示的实例中，能利用流体压强与流速的关系解释的是（　　）
A．拦河坝设计得下宽上窄
B． 锅炉水位计显示水位
C． 用吸管吸饮料
D． 自制喷雾器喷雾

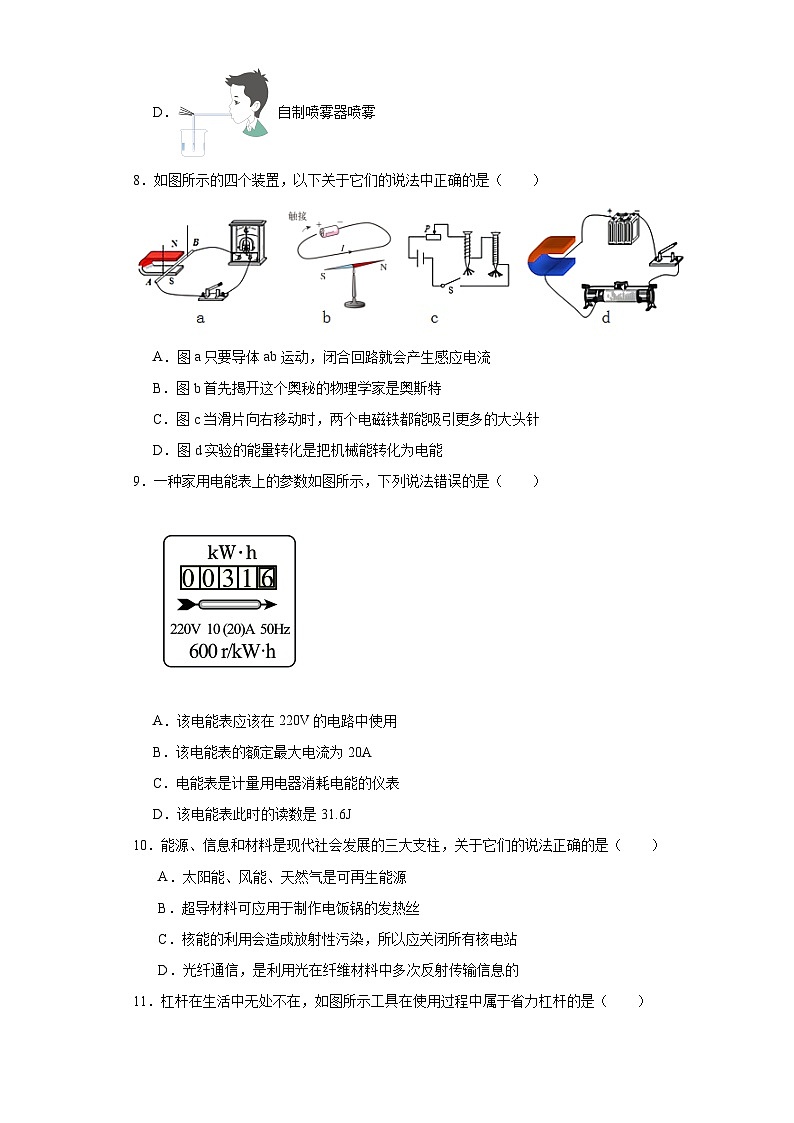

8．如图所示的四个装置，以下关于它们的说法中正确的是（　　）

A．图a只要导体ab运动，闭合回路就会产生感应电流
B．图b首先揭开这个奥秘的物理学家是奥斯特
C．图c当滑片向右移动时，两个电磁铁都能吸引更多的大头针
D．图d实验的能量转化是把机械能转化为电能
9．一种家用电能表上的参数如图所示，下列说法错误的是（　　）

A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
10．能源、信息和材料是现代社会发展的三大支柱，关于它们的说法正确的是（　　）
A．太阳能、风能、天然气是可再生能源
B．超导材料可应用于制作电饭锅的发热丝
C．核能的利用会造成放射性污染，所以应关闭所有核电站
D．光纤通信，是利用光在纤维材料中多次反射传输信息的
11．杠杆在生活中无处不在，如图所示工具在使用过程中属于省力杠杆的是（　　）
A．  理发剪
B．核桃夹
C．  镊子
D．  船桨
12．近日，小红家里的防盗锁换成了指纹密码锁，既可以通过指纹解锁开门，也可以用密码解锁开门。如果用电动机工作代表门锁打开，指纹解锁是开关S，密码解锁是开关S1。下列电路图设计符合要求的是（　　）
A． B． C． D．
13．如图是天然气泄漏检测电路，电源电压恒定，R0为定值电阻，气敏传感器的电阻随天然气浓度的增加而增大。若在某次检测过程中天然气浓度增加，则（　　）

A．通过R0的电流变大 B．传感器的电压变大
C．电路的总功率变大 D．电路的总电阻变小

二、多选题
14．下列关于汽车的说法中正确的是（　　）
A．汽油机在压缩冲程中将内能转化为机械能
B．用水作汽车发动机的冷却液，是因为水的比热容较大
C．汽车在刹车过程中，刹车片温度升高，是热传递改变了它的内能
D．给汽车加油时能闻到汽油的味道，说明分子在不停地做无规则运动
15．如图所示，是“探究压力作用的效果跟哪些因素有关”的实验过程，下列说法中正确的是（　　）

A．甲、乙两次实验对比，观察到两次实验压力作用效果相同
B．甲、乙两次实验对比，可以探究压力作用效果与压力大小是否有关
C．乙、丙两次实验对比，可以探究压力作用效果与受力面积大小是否有关
D．甲、乙两次实验对比说明，压力一定时，受力面积越小，压力作用效果越明显

三、单选题
16．如图甲所示，小明家有一款磁悬浮音箱，音箱底部有一块磁铁，圆柱状底座内部有电磁铁。他发现这个底座内电路与图乙所示电路原理相同。闭合开关，音箱悬浮空中，下列判断正确的是（　　）

A．底座通电后能产生磁场，A端应该是S极
B．底座通电后能产生磁场，与电动机的工作原理相同
C．将滑片P向右滑至某处，音箱将再次悬浮，此时音箱受到磁力与调节P之前大小相等
D．保持其它条件不变，减少线圈匝数，S闭合时，音箱在底座上悬浮时的高度会变高

四、填空题
17．北京冬奥会使用的氢能源电动汽车、无人驾驶技术诠释了“绿色奥运”、“科技奥运”的理念。该电动汽车的氢能源电池能够将化学能转化为 能；无人驾驶时，车辆利用北斗高精度定位系统，以 波的形式向卫星发射信号。
18．寒冷的冬天树枝上常会出现如图所示的雾凇，这是现象 （填物态变化名称），此过程需要 热量。

19．如图所示，工人利用滑轮组将200N的重物从地面提升到2m高的平台上，他所用的拉力为160N，则绳子自由端移动的距离 m，滑轮组的机械效率为 。

20．如图所示的实验装置，两个相同的透明容器中，封闭等量的空气，通电前，A、B两U形管内的液面相平，利用此装置可以探究电流通过导体产生的热量与 的关系，通电1min后， （选填“A”或“B”）U形管内的液面高度差较大。

21．如图所示，电源电压为10V保持不变，R1＝10Ω。只闭合开关S时，电流表的示数为0.2A，则R1两端的电压U1＝ V；只闭合S1、S2时，则电流表的示数为 A。

22．如图（a）所示，放在水平面上的实心圆柱体甲、乙由同种材料制成，密度为5×103kg/m3，甲、乙的高度均为0.1 m，甲的质量为5kg，乙的质量为20kg，则甲对水平面的压强为 Pa；若在甲、乙上沿水平方向截去某一相同的厚度h，并将所截去的部分均叠放至对方剩余部分上表面的中央，如图（b）所示，此时恰能使叠放后的物体丙、丁对地面的压力相等，则物体丙对地面的压强为 Pa（g取10Nkg）。


五、作图题
23．2022年北京冬奥会上，高山滑雪运动员沿山坡下滑。用A物体代表运动员，请画出运动员沿山坡下滑时所受到的重力。

24．请在图中画出物体AB经平面镜所成的像A′B′。


六、实验题
25．在“探究影响滑动摩擦力大小的因素”实验中，用完全相同的木块分别做了如图所示的甲、乙、丙三个实验，实验丁所用木块为A的一半。

（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动木块做匀速直线运动，此时木块受到的滑动摩擦力 弹簧测力计的示数（选填“大于”、“等于”或“小于”）；
（2）对比 两次实验，可得出结论：在接触面粗糙程度相时， ，在生活中应用到该结论的是 ；
A．鞋底表面有凹凸不平的花纹
B．刹车时用力捏闸
（3）比较甲、丁两次实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关，小红认为小明的结论不正确，原因是 。

七、填空题
26．如图所示是“探究水的沸腾特点”实验装置，水沸腾时温度如图所示，为 ℃，由此可知当地的气压 标准大气压（选填“大于”、“小于”或“等于”）。

27．如图所示，烛焰恰好在光屏上成倒立、 的实像，此实验现象与 （选填“投影仪”、“照相机”或“放大镜”）的成像原理相同。

28．在“探究电流与电压的关系”的实验中，某同学根据实验数据分别画出了电阻R1和R2的I-U图像如图所示，则R1与R2的阻值之比为 ，完成实验后分析数据可以得出：在电阻一定时，电流与电压成 比。


八、实验题
29．小红和小华讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量与哪些因素有关时，有了两种不同的猜想，并分别进行了实验。
表一：
实验序号
1
2
3
实验示意图



G（N）
28
24
20
（Pa）
230
230
230
表二：
实验序号
4
5
6
7
8
9
实验示意图






G（N）32
32
32
32
32
32
32
F（N）
22
18
14
10
10

F浮（N）
10
14
18
22
22

（Pa）
250
350
450
550
550

（1）小红猜想：与放入的物体所受重力G有关，于是选择所受重力不同、体积相同的三个物体A、B、C先后放入盛有某种液体的同一容器中，并测得，实验示意图及相应数据见表一。分析比较表一中和相关条件，可得：与G （选填“有关”或“无关”）；
（2）小华猜想：与放入的物体所受浮力F浮有关，于是将物体挂在测力计下，将其逐步浸入液体中，读出相应的测力计示数F，经计算得出F浮，并测得，实验示意图及相应数据见表二。根据表二的实验示意图和相关数据， （选填“可以”或“不可以”）验证与F浮有关的猜想，依据是：同一物体浸入盛有某种溶液的同一容器中，物体所受浮力F浮越大，越 ；
（3）请填写实验序号9中的相关数据：F浮= N，= Pa。根据4、5两次实验数据，可以得出浮力大小与 有关；根据 两次实验（填实验序号），可知浮力大小与物体浸没的深度无关。
30．某物理实验小组用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示。

（1）请你用笔画线代替导线，将甲图中的电路连接完整。要求：滑片P向左移动时，电流表示数变大，导线不得交叉 ；
（2）闭合开关前，应将滑动变阻器滑片移到最 端，闭合开关，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 ；
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，则电路中的电流为 A，未知电阻Rx= Ω；
（4）若实验中电压表突然损坏，请用图甲中剩下的实验器材设计两种实验方案，测出Rx的阻值（电源电压未知且恒定不变，已知滑动变阻器最大阻值为R0）。请在图丙的虚线框内画出实验电路图 。

九、计算题
31．小雨同学酷爱自行车运动，他测量并记录了自己在一段平直路面上匀速骑行的有关数据。骑行1.5km用时5min；车子行驶时受到的阻力40N。求：
（1）小雨骑行的速度；
（2）小雨在这段路程骑行时，所做的功和功率。
32．如图甲所示的电水壶有加热和保温两种功能，图乙是其内部电路的简图，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为880W，保温功率为44W，c水=4.2×103J/（kg·℃）。求：
（1）加热状态工作时，电路中的电流；
（2）电阻R1的阻值；
（3）不计热量损失，把1.1kg水从40℃加热100℃需要的时间。

33．如图甲所示，高为25cm的轻质方形容器B水平放置，内有一个密度为0.6g/cm3、边长为10cm的实心正方体A，A下表面中央与容器B的底部用一根长10cm的细绳相连（细绳质量、体积忽略不计）。向容器内缓慢加入1000cm3某液体，A漂浮于液面，此时液面深度为10cm；用6N竖直向下的力作用在A上，使其恰好完全浸没，如图乙所示。求：
（1）实心正方体A的重力；
（2）液体的密度；
（3）A恰好浸没时容器对桌面的压强大小；
（4）撤去6N压力后，继续向容器内加入该液体，假设继续加入液体的体积为Vcm3，求该容器底部受到的液体压强p随V变化的函数关系表达式。


参考答案：
1．A
【详解】在国际单位制中。
A．安培是电流的主单位，故A符合题意；
B．牛顿是力的主单位，故B不符合题意；
C．焦耳是功、热量、能量的主单位，故C不符合题意；
D．欧姆是电阻的主单位，故D不符合题意。
故选A。
2．C
【详解】A．手影是光沿直线传播过程中，被手阻挡从而在手的后面形成的阴影，即影子的形成是光的直线传播现象，故A不符合题意；
B．铅笔“错位”是由于铅笔放入水中，铅笔反射的光线由水中斜射入空气中，方向发生偏折，使得我们在视觉上感觉铅笔在水中被折断了，是光的折射现象，故B不符合题意；
C．猫照镜子属于平面镜成像，可以用光的反射解释，故C符合题意；
D．三棱镜分解白光是光的色散现象，是由于光的折射形成的，故D不符合题意。
故选C。
3．A
【详解】A．声音是由于物体的振动产生的，在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体的振动产生的，故A正确；
B．汽车安装倒车雷达，通过超声波探测车后方的障碍物，故B错误；
C．吹自制的哨子，上下拉动活塞，改变了哨内空气柱的长度，空气柱振动快慢发生了变化，听到的声音的音调发生了变化，故C错误；
D．宇航员在飞船舱外工作时，他们之间的对话必须借助电子通讯设备才能进行。因为电磁波可以在真空中进行传播，而声音不能在真空中进行传播，故D错误。
故选A。
4．C
【详解】A．惯性不是力，“受到惯性的作用”这一说法错误，故A错误；
B．他上升到最高点时，只受到重力的作用，不是受平衡力，故B错误；
C．武大靖蹬地加速通过弯道，速度的大小和方向均改变，运动状态发生改变，是由于受到了力的作用，改变了他的运动状态，故C正确；
D．柳鑫宇和王诗玥以如图造型滑行时，他们之间的相对位置不变，故王诗玥相对于柳鑫宇是静止的，故D错误。
故选C。
5．D
【详解】由图可知，平行光经过眼球后在视网膜前会聚成像，屈光能力变强，属于近视眼。此时要矫正的话，需要在眼球前加一个凹透镜，将光线提前发散，从而使得最后光线会聚在视网膜上，成清晰的像。
故选D。
6．D
【详解】A．在高压线下钓鱼，钓鱼线甩起时有可能触碰到高压线，容易造成触电事故，故A错误；
B．生活用水是导体，湿抹布上有水，擦拭灯泡时会导致绝缘性能下降，容易发生触电事故，故B错误；
C．生活用水是导体，在通电电线上晾衣服，容易造成触电事故，故C错误；
D．更换灯泡前切断电源，整个电路处于断电状态，这样操作更安全，符合安全用电原则，故D正确。
故选D。
7．D
【详解】A．液体压强随深度增加而增大，由F=pS可知，受力面积一定时，压强越大，拦河坝底部受到的压力越大，所以拦河坝设计得下宽上窄，故A不符合题意；
B．锅炉的水位计和炉身上端开口，下端连通，水静止时两侧液面总相平，属于连通器，故B不符合题意；
C．用吸管吸饮料时，吸管内压强小于外界大气压，在大气压的作用下，将饮料压入嘴中，故C不符合题意；
D．自制喷雾器喷雾，用嘴用力吹气时，竖管上端空气流速大压强小，下端流速小压强大，形成向上的压强差，产生向上的压力差，水受到向上的力，从竖管中喷出，故D符合题意。
故选D。
8．B
【详解】A．图a的装置演示的是，只有导体在磁场中做切割磁感线运动时，导体中才会产生电流，外边的电流表就是用来检测电路中有没有电流的，故A错误；
B．图b中的实验是奥斯特实验，当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，这个现象叫做电流的磁效应。首先揭开这个奥秘的物理学家是奥斯特，故B正确；
C．由图c可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同。在线圈匝数不变的情况下，滑片向右移动，电路中电阻变大，电流变小，电磁铁吸引的大头针数目减少，表明电流越小，电磁铁磁性越弱，故C错误；
D．电动机的原理是通电线圈在磁场中受力而发生转动，图d实验中是将电能转化为机械能，故D错误。
故选B。
9．D
【详解】A．电能表表盘上220V表示这个电能表应该在220V的电路中使用，故A正确，不符合题意；
B．10A（20）表示标定电流为10A，额定最大电流为20A，故B正确，不符合题意；
C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C正确，不符合题意；
D．该电能表此时的读数是31.6kW·h，故D错误，符合题意。
故选D。
10．D
【详解】A．太阳能、风能属于可再生能源，天然气属于不可再生能源，故A错误；
B．利用电流热效应工作的电器设备都不能用超导材料制作，电饭锅是利用电流的热效应工作的，不能用超导材料做电饭锅的发热丝，故B错误；
C．核电站的主要风险在于核燃料和核废料具有放射性，核电站在建设和运行时要做好安全防护；建立核电站的地方通常能源缺口非常大，关闭所有核电站是不现实的，故C错误；
D．光纤通信，是把信息转换成光信号，让光信号在光在纤维材料中多次反射传输信息，故D正确。
故选D。
11．B
【详解】A．理发剪在使用时，动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．核桃夹在使用时，动力臂大于阻力臂，是省力杠杆，故B符合题意；
C．镊子在使用时，动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．船桨在使用时，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选B。
12．D
【详解】因指纹开关S或密码开关S1均可以解锁，说明两开关可以独立工作、互不影响，因此他们是并联，再与灯泡串联，连接到电源上，故D符合题意，ABC不符合题意。
故选D。
13．B
【详解】AD．由电路图可知，开关S闭合后，定值电阻R0和气敏传感器串联，电压表测气敏传感器两端电压；若在某次检测过程中天然气浓度增加，由题意可知传感器的电阻变大，串联电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，即通过R0的电流变小，故AD不符合题意；
B．传感器的电阻变大，由串联电路的分压规律可知气敏传感器两端的电压变大，故B符合题意；
C．电源电压恒定，电路中的电流变小，由P=UI可知电路的总功率变小，故C不符合题意。
故选B。

14．BD
【详解】A．汽油机在压缩冲程中机械能转化为内能，故A错误；
B．水的比热容较大，相同质量的水和其它物质相比，升高相同的温度，水吸收的热量较多，所以常用水作汽车发动机的冷却液，故B正确；
C．改变物体内能的方法是做功和热传递，汽车在刹车过程中，要克服摩擦力做功，使刹车片的温度升高、内能增加，是做功改变了它的内能，故C错误；
D．给汽车加油时能闻到汽油的味道，这是扩散现象，说明分子在不停地做无规则运动，故D正确。
故选BD。
15．BC
【详解】A．实验中可以根据海绵的凹陷程度来比较压力的作用效果，甲乙两次实验对比，观察到海绵的凹陷程度不同，所以两次实验压力作用效果不相同，故A错误；
B．探究压力作用效果与压力大小关系，需要控制受力面积相同，甲乙两次实验受力面积相同，压力不同，所以可以探究压力作用效果与压力大小是否有关，故B正确；
C．乙、丙两次实验，压力相同，受力面积不同，所以可以探究压力作用效果与受力面积大小是否有关，故C正确；
D．甲、乙两次实验受力面积相同，压力不同，所以可以探究压力作用效果与压力大小是否有关，不能得出压力作用效果与受力面积的关系，故D错误。
故选BC。
16．C
【详解】A．由安培定则和图示可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的上端，则螺线管的下端为N极、上端为S极，磁悬浮音箱利用了同名磁极相互排斥的原理，所以音箱底部磁体的A端应该是N极，故A错误；
B．底座通电后能产生磁场是因为通电导体周围存在磁场，而电动机的工作原理是通电线圈在磁场中受力转动，故B错误；
C．由题图可知，闭合开关，使音箱悬浮后，向右调节滑片P，电阻变小，电磁铁线圈中的电流增大，磁性增强，音箱受到的磁力增大，音箱与底座之间的距离增大，由于音箱的重力不变，当音箱再次悬浮时，音箱仍处于平衡状态，因此音箱受到的磁力不变，故C正确；
D．闭合开关S，若保持其它条件不变，将电磁铁的线圈匝数变少，音箱受到的磁力减小，音箱在底座上悬浮时的高度会变低，故D错误。
故选C。
17． 电 电磁
【详解】[1]该电动汽车的氢能源电池工作时消耗化学能，将化学能转化为电能再转化为机械能，即氢能源电池能够将化学能转化为电能。
[2]电磁波可传递信息和能量。无人驾驶时，车辆利用北斗高精度定位系统，以电磁波的形式向卫星发射信号。
18． 凝华 放出
【详解】[1][2]雾凇是水蒸气遇冷凝华形成小冰晶附在物体上，从而形成了“雾凇”，此过程需要放出热量。
19． 4
【详解】[1]由图可知绳子的有效段数n=2，拉力端移动距离
s=2h=2×2m=4m
[2]拉力做的总功
W总=Fs=160N×4m=640J
拉力做的有用功
W有=Gh=200N×2m=400J
滑轮组的机械效率

20． 电阻 B
【详解】[1]电阻丝产生的热量不易直接观察，可给等质量的空气加热，空气吸热越多，气体膨胀程度越大，U形管内的液面高度差越大，采用了转换法。电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，上图中，两电阻串联，通过的电流和通电时间相同，而电阻大小不同，可探究电流产生的热量与电阻的关系。
[2]因通过两电阻的电流和通电时间相同，而10Ω大于5Ω，根据 Q=I2Rt可知，通电1min后，10Ω电阻丝产生热量多，由转换法，BU形管内的液面高度差较大。
21． 2 1.25
【详解】[1][2]由图可知，只闭合开关S时，R1与R2串联，电流表测电路中的电流，已知电流表的示数为0.2A，由欧姆定律可知，R1两端的电压为

R2两端的电压为

R2的阻值为

只闭合S1、S2时，R1与R2并联，电流表测干路电流，电流表的示数为

22．
【详解】[1]规则状的实心圆柱体甲对水平面的压强为

[2]由密度公式可知


联立可得

由题意可知


由可知

化简后得

则丙对地面的压强为

23．
【详解】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

24．
【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接对称点A′、B′，即为物体AB在平面镜中的像，如下图所示：

25． 等于 甲乙 压力越大，滑动摩擦力越大 B 没有控制压力大小相同
【详解】（1）[1]实验中用弹簧测力计沿水平方向拉动木块做匀速直线运动，此时木块受到的滑动摩擦力与拉力是一对平衡力，大小相等，故滑动摩擦力等于弹簧测力计的示数。
（2）[2]要探究滑动摩擦力与压力大小的关系，需要控制接触面的粗糙程度相同，改变压力大小，图甲乙符合要求。
[3]比较甲乙两个实验可知，甲乙两次实验中接触面的粗糙程度相同，乙压力大，弹簧测力计的示数大，则滑动摩擦力大，由此可得出结论：在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大。
[4]A．鞋底表面有凹凸不平的花纹，是在压力一定时，通过增加接触面的粗糙程度从而增大摩擦力，故A不符合题意；
B．刹车时用力捏闸，是通过增大压力来增大摩擦力，故B符合题意。
故选B。
（3）[5]探究滑动摩擦力的大小与接触面积关系，需要控制压力相同，比较甲、丁两次实验，作用在物体表面的压力不同，接触面的面积不同，摩擦力不同，由于没有控制压力一定，所以小明得出的结论滑动摩擦力的大小与接触面积的大小有关是错误的。
26． 98 小于
【详解】[1][2]由图可知，温度计的分度值是1℃，水沸腾时的温度是98℃，因为标准气压下水的沸点是100℃，而气压越低，沸点越低，由此可知当地的气压小于标准大气压。
27． 缩小 照相机
【详解】[1][2]如图所示，烛焰恰好在光屏上成清晰的实像，此时物距大于像距，在光屏上成倒立、缩小的实像，照相机就是利用此原理制成的。
28． 1：2 正
【详解】[1]由图可知，电阻R1两端的电压为6V时，通过的电流为0.6A，R1的电阻值

由图可知，电阻R2两端的电压为6V时，通过的电流为0.3A，R2的电阻值

R1与R2的阻值之比为

[2]由图像可以看出两个电阻的图像都是正比例函数，即电流与电压的比值不变，故分析数据可以得出：在电阻一定时，电流与电压成正比。
29． 无关 可以 大 22 550 排开的液体的体积 7、8
【详解】（1）[1]分析比较表一中和相关条件知道，三次放入容器中的物重G不同，但的增加量均为230Pa不变，由此得出结论：与G无关。
（2）[2][3]在第二个方案的实验中，将物体挂在测力计下，将其逐步浸入液体中，读出相应的测力计示数F，经计算得出F浮，并测得；符合控制变量法的要求，因此，根据表二的实验示意图和相关数据，可以验证与F相关的猜想，依据是：分析表二中的数据知道，同一物体浸入盛有某种溶液的同一容器中，与F浮成正比，物体所受浮力F浮越大，越大。
（3）[4]根据与F浮成正比的初步结论及实验示意图知道：序号9中的与序号7、8中，物体排开水的体积相同，因此所受浮力相同，也为22N。
[5]根据与F浮成正比关系可进一步推出，应为550Pa。
[6]根据4、5两次实验数据可知，液体的密度不变，物体排开的液体的体积改变，浮力改变，可以得出：浮力大小与排开的液体的体积有关。
[7]根据7、8两次实验可知，液体密度不变，排开的液体的体积不变，物体浸入液体的深度改变，弹簧测力计示数不变，浮力不变，由此可知浮力大小与物体浸没的深度无关。
30．    右 定值电阻Rx断路 0.16 10 见解析中的图
【详解】（1）[1]根据题意可知，滑片P向左移动时，电流表示数变大，根据欧姆定律可知，此时电路的总电阻变小，滑动变阻器接入电路的电阻变小，所以滑动变阻器应接左下接线柱；待测电阻、滑动变阻器串联接入电路中，如图所示：

（2）[2][3]闭合开关前，为保护电路，应将滑动变阻器滑片移到阻值最大的右端；电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表、电流表、滑动变阻器、开关与电源两端相连，所以故障可能为定值电阻Rx断路。
（3）[4][5]由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流为0.16A，由欧姆定律得未知电阻

（4）[6]由于没有电压表，滑动变阻器的最大阻值已知，可以将滑动变阻器看做一个定值电阻，使滑动变阻器的阻值为零，测出电流；再移动滑片使其阻值最大，测出电流大小，根据串联电路的规律和欧姆定律得出电源电压表达式，由电源电压不变的特点列出关系式，求出待测电阻的阻值或将变阻器的最大电阻和待测电阻分别连入电路中，电流表串联在电路，分别记下电流表的示数，根据欧姆定律由电源电压不变列方程求出待测电阻。
方法一：

方法二：如下图所示：

31．（1）5m/s；（2）6×104J，200W
【详解】解：（1）小雨骑行的速度为

（2）在平直路面上匀速骑行时，自行车受到的阻力和动力是一对平衡力，其大小相等，则
F=f=40N
小雨在这段路程骑行时所做的功
W=Fs=40N×1.5×103m=6×104J
所做功的功率为

答：（1）小雨骑行的速度为5m/s；
（2）小雨在这段路程骑行时，所做的功和功率分别为6×104J和200W。
32．（1）4A；（2）1045Ω；（3）315s
【详解】解：（1）根据P=UI，加热状态工作时电路中的电流为

（2）在开关S闭合的条件下，当旋钮开关切换到1时，两电阻串联；当旋钮开关接到2时，电路为R2的简单电路，此时电路中电阻小，根据可知此时消耗的功率大，为加热状态，可得电阻R2的阻值为

保温状态时电路的电阻为

根据串联电路的电阻特点可知，R1的阻值为
R1=R-R2=1100Ω-55Ω=1045Ω
（3）水吸收的热量
Q=c水m(t﹣t0)=4.2×103J/(kg·℃)×1.1kg×(100℃﹣40℃)=2.772×105J
由于不计热量损失，则消耗的电能
W=Q=2.772×105J
由电功率公式可得，加热过程需要的时间

答：（1）加热状态工作时，电路中的电流为4A；
（2）忽略温度对电阻阻值的影响，加热电阻R1的阻值为1045Ω；
（3）不计热量损失.把1.1kg水从40℃加热到100℃，需要315s。
33．（1）6N；（2）1.2×103kg/ m3；( 3 )A恰好浸没时容器对桌面的压强大小为1600Pa；
（4）当注入液体的体积V<750cm3时，容器底部受到的液体压强p随V变化的函数关系表达式为 p=1200十0.8V(Pa)； 当注入液体的体积750cm31750cm3时，容器底部受到的液体压强p随V变化的函数关系表达式为 p=3000Pa。
【详解】解：（1）A的体积为
VA=(10cm)3=1000cm3
A的质量为

A的重力为
GA=mAg=0.6kg×10N/kg=6N
（2）A恰好完全浸没时的浮力为
F浮=GA+F=6N+6N=12N
浸没时，排开水的体积
V排=VA=1000cm3=10-3 m3
由阿基米德原理有

（3）加入液体的重力为
G液=m液g =ρ液V液g=1.2×103kg/m3×1000×10-6m3×10N/kg=12N
因柱形容器对支持面的压力等于容器、容器内液体、物体的重力和压力F之和，又因容器为轻质容器，所以容器对支持面的压力为
F压=G液+GA+F=12N+6N+6N=24N
A漂浮时受到浮力为

此时A 排开液体的体积为

所以容器B 的底面积为

所以A 恰好浸没时容器对桌面的压强为

（4）A漂浮时浸入液体的深度为

当细线恰好拉直时，此时注入容器B内液体的体积为

所以当注入液体的体积V<750cm3时，容器内液体的深度为

容器底部受到的液体压强p随V变化的函数关系表达式为

当A恰好浸没时，此时注入容器B内液体的体积为

所以当注入液体的体积750cm3
容器底部受到的液体压强p随V变化的函数关系表达式为

当注入液体恰好装满容器时，此时注入的液体体积为

所以当注入液体的体积1000cm3
容器底部受到的液体压强p随V变化的函数关系表达式为

当注入液体装满容器后，继续注入液体容器内液体的深度不变，压强保持不变，所以当注入容器内的液体体积V≥1750cm3时，容器底部受到的液体压强为

答：（1）实心正方体A的重力为6N；
（2）液体的密度为1.2×103kg/ m3；
( 3 )A恰好浸没时容器对桌面的压强大小为1600Pa；
（4）当注入液体的体积V<750cm3时，容器底部受到的液体压强p随V变化的函数关系表达式为 p=1200十0.8V(Pa)； 当注入液体的体积750cm31750cm3时，容器底部受到的液体压强p随V变化的函数关系表达式为 p=3000Pa。
