中考物理真题汇编第3期14 家庭电路与安全用电

这是一份中考物理真题汇编第3期14 家庭电路与安全用电，共15页。试卷主要包含了单选题，多选题，填空题，作图题，简答题，计算题等内容，欢迎下载使用。











物理

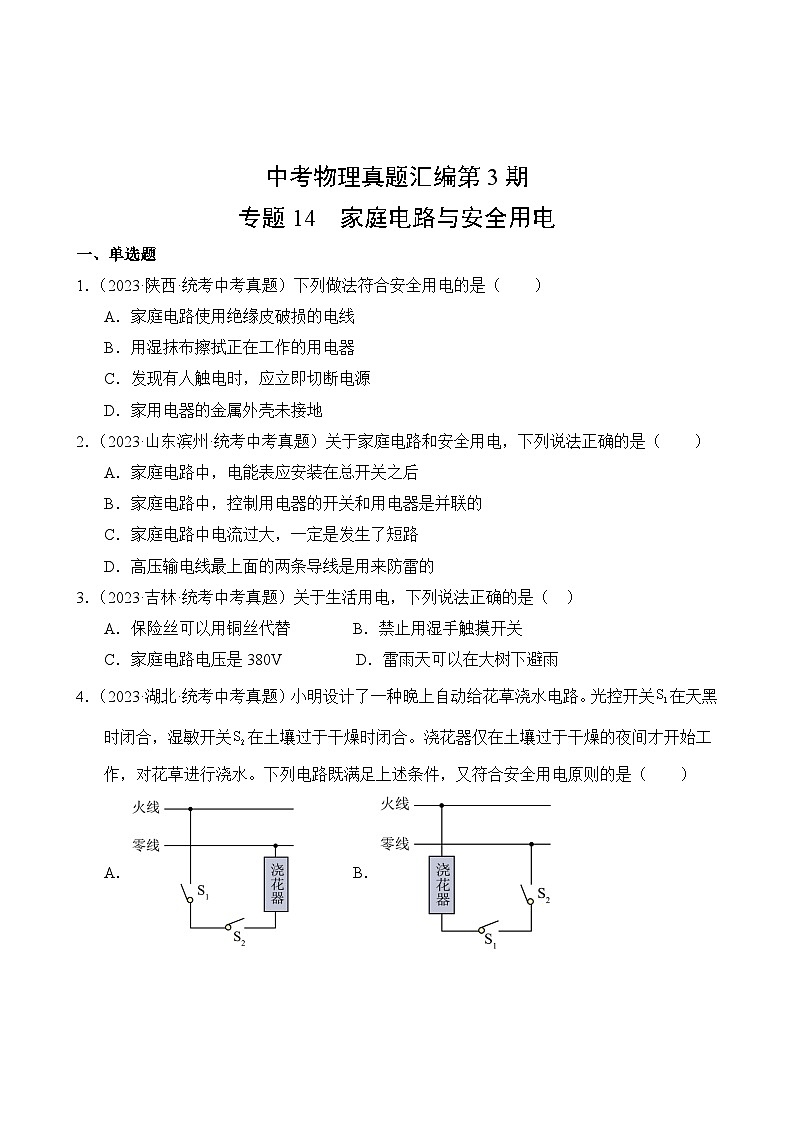

中考物理真题汇编第3期
专题14 家庭电路与安全用电
一、单选题
1．（2023·陕西·统考中考真题）下列做法符合安全用电的是（　　）
A．家庭电路使用绝缘皮破损的电线
B．用湿抹布擦拭正在工作的用电器
C．发现有人触电时，应立即切断电源
D．家用电器的金属外壳未接地
2．（2023·山东滨州·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表应安装在总开关之后
B．家庭电路中，控制用电器的开关和用电器是并联的
C．家庭电路中电流过大，一定是发生了短路
D．高压输电线最上面的两条导线是用来防雷的
3．（2023·吉林·统考中考真题）关于生活用电，下列说法正确的是（    ）
A．保险丝可以用铜丝代替 B．禁止用湿手触摸开关
C．家庭电路电压是380V D．雷雨天可以在大树下避雨
4．（2023·湖北·统考中考真题）小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（　　）

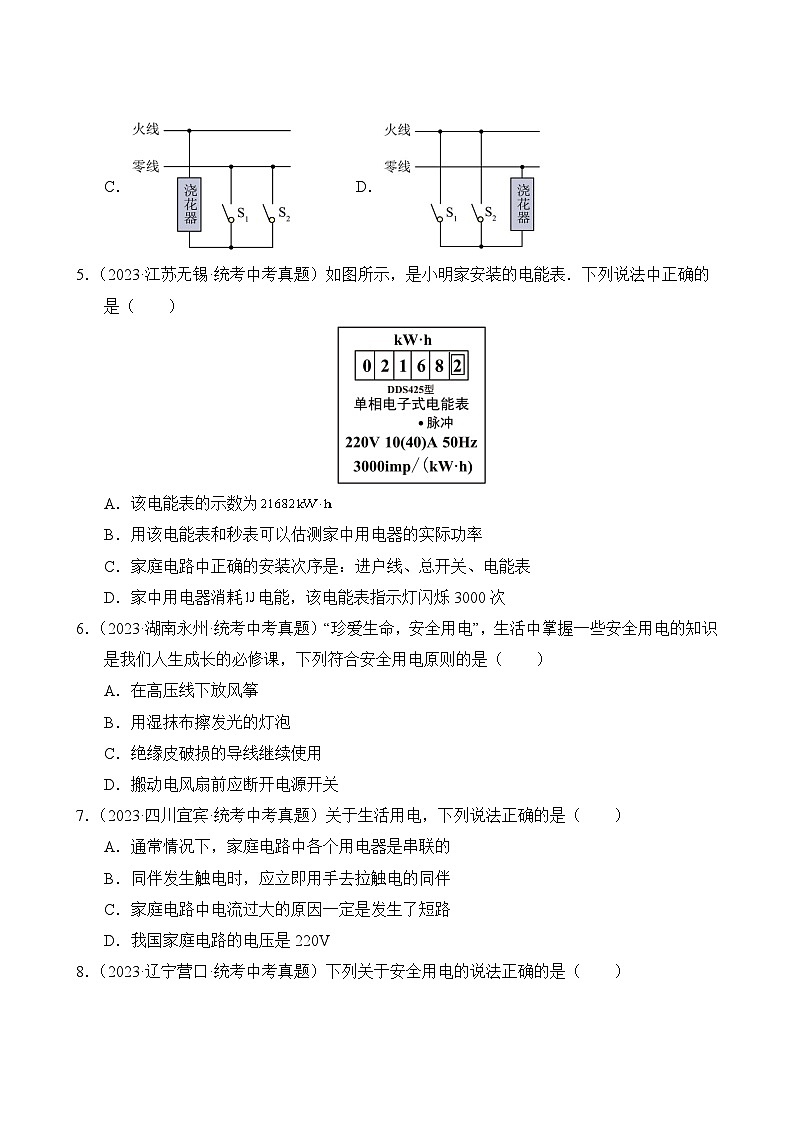

A．   B．
C．   D．
5．（2023·江苏无锡·统考中考真题）如图所示，是小明家安装的电能表．下列说法中正确的是（　　）

A．该电能表的示数为
B．用该电能表和秒表可以估测家中用电器的实际功率
C．家庭电路中正确的安装次序是：进户线、总开关、电能表
D．家中用电器消耗电能，该电能表指示灯闪烁3000次
6．（2023·湖南永州·统考中考真题）“珍爱生命，安全用电”，生活中掌握一些安全用电的知识是我们人生成长的必修课，下列符合安全用电原则的是（　　）
A．在高压线下放风筝
B．用湿抹布擦发光的灯泡
C．绝缘皮破损的导线继续使用
D．搬动电风扇前应断开电源开关
7．（2023·四川宜宾·统考中考真题）关于生活用电，下列说法正确的是（　　）
A．通常情况下，家庭电路中各个用电器是串联的
B．同伴发生触电时，应立即用手去拉触电的同伴
C．家庭电路中电流过大的原因一定是发生了短路
D．我国家庭电路的电压是220V
8．（2023·辽宁营口·统考中考真题）下列关于安全用电的说法正确的是（　　）
A．手机充电时，不宜接打电话
B．更换灯泡前， 不必断开电源开关
C．带有漏电保护器的总开关应定期检查
D．一个插排上不可以同时使用多个大功率用电器
9．（2023·山东泰安·统考中考真题）以下做法中，符合安全用电原则的是（　　）
A．使用电冰箱时必须使用两孔插座
B．人体不靠近高压带电体
C．用湿布擦拭发光的日光灯
D．控制电灯的开关与该电灯并联
10．（2023·湖南衡阳·统考中考真题）我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。如图所示的各种做法中，符合安全用电原则的是（　　）
A．  使用绝缘皮破损的电线
B．  在高压线下钓鱼
C．  多个大功率用电器使用同一插座
D．  发现有人触电立刻切断电源
11．（2023·天津·统考中考真题）对下列安全教育内容进行分析，所用物理知识错误的是（　　）
A．交通安全：驾车要系好安全带——防范惯性危害
B．遇险自救：用破窗锤破窗逃生——牛顿第一定律
C．用电安全：更换灯泡断开电源——安全用电原则
D．出行安全：等候列车不越安全线——流体压强与流速的关系
12．（2023·云南·统考中考真题）日常生活离不开电，下列做法符合安全用电原则的是（　　）
A．发现有人触电，直接用手将其拉开
B．用电器工作时起火，立即用水灭火
C．更换灯泡前，先切断电源
D．用湿毛巾擦拭正在发光的电灯
13．（2023·福建·统考中考真题）下列做法符合安全用电原则的是（    ）
A．用电器着火时用水灭火 B．在高压线附近放风筝
C．在灯和零线之间接开关 D．更换灯泡前先断开电源
14．（2023·四川内江·统考中考真题）珍爱生命，安全用电，下列说法正确的是（　　）
A．照明电路的开关应接在零线上
B．多个大功率用电器可以同时用一个插座
C．有金属外壳的电器不需要用三孔插座
D．发生触电事故时，不能直接用手去拉触电者
15．（2023·湖北省直辖县级单位·统考中考真题）下列做法中符合安全原则的是（   ）
A．  开关接在零线与用电器之间
B．  使用试电笔时指尖抵住笔尾金属
C．  使用绝缘皮破损的电线
D．  在高压线下钓鱼
16．（2023·湖南岳阳·统考中考真题）为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（　　）
A．   B．
C．   D．
17．（2023·山西·统考中考真题）电给我们的生活带来了极大便利，但不正确的用电方式也会造成很大危害。关于安全用电，下图所示的做法中正确的是（　　）
A．  用湿布擦正在发光的灯泡
B．  使用试电笔时手指接触笔尖金属体
C．  发现有人触电时先切断电源
D．  使用电冰箱时金属外壳不需要接地
18．（2023·天津·统考中考真题）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（　　）

A．灯丝断了
B．灯短路了
C．开关处断路
D．cd间断路
19．（2023·新疆·统考中考真题）下列家用电器中，电源插头为两线插头的是（　　）
A．电冰箱 B．洗衣机 C．电暖气 D．电视机
20．（2023·四川泸州·统考中考真题）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（　　）

A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作
D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光
21．（2023·黑龙江牡丹江·统考中考真题）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（　　）
A．   B．
C．   D．
22．（2023·辽宁抚顺·统考中考真题）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全用电原则的是（　　）
A．发生触电事故时先切断电源
B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线
D．将多个大功率用电器接在同一插排上同时使用
23．（2023·广东深圳·统考中考真题）下列符合安全用电常识的是（　　）
A．用专用充电桩给电动车充电
B．亮亮同学更换灯泡无需断开开关
C．电器起火可以用水灭火
D．导线绝缘层破损只要不触碰就可以继续使用
24．（2023·辽宁本溪·统考中考真题）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（　　）

A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
25．（2023·山东潍坊·统考中考真题）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法正确的是（    ）

A．a线是火线，b线是零线
B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间
D．三孔插座中最上方插孔可以不接地
二、多选题
26．（2023·广西·统考中考真题）下列关于家庭电路的说法正确的是（　　）
A．电饭锅与电视机并联 B．开关与所控制的用电器串联
C．保险丝由熔点高的合金制成 D．电能表测量的是电路两端的电压
27．（2023·黑龙江齐齐哈尔·统考中考真题）关于家庭电路中的用电知识，下列说法正确的是（　　）
A．电路中的保险丝熔断后，可以用铜丝或铁丝代替
B．控制电灯的开关要连接在火线和电灯之间
C．当发生短路时，电路中电流过大，空气开关自动断开，切断电路
D．用电器金属外壳接地，可预防金属外壳带电对人造成伤害
三、填空题
28．（2023·广西·统考中考真题）家中同时使用多个大功率用电器，很容易造成导线中 过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触 （选填“火线”或“零线”）造成触电。
29．（2023·甘肃金昌·统考中考真题）如图所示为发光二极管（简称LED），当电流从较长的引脚流入时，发光二极管和小灯泡都发光；当电流从较短的引脚流入时，发光二极管和小灯泡都不发光，根据上述实验现象判断，两种情况下LED的电阻 （选填“相同”或“不相同”），其额定电压通常都比较小，在家庭电路中需要与其它用电器 （选填“串联”或“并联”）才能正常工作。
30．（2023·湖北恩施·统考中考真题）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）和用电器之间；
（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 能。
31．（2023·湖南怀化·统考中考真题）一节干电池的电压是 V，家庭电路中各用电器之间的连接方式是 （选填“串联”或“并联”）。
32．（2023·辽宁营口·统考中考真题）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2 （选填“短路”或“断路”）。

四、作图题
33．（2023·江苏扬州·统考中考真题）如图，将带有开关的五孔插座正确接入家庭电路中。

34．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。

35．（2023·内蒙古通辽·统考中考真题）如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。

36．（2023·辽宁丹东·统考中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

37．（2023·江苏苏州·统考中考真题）图中，将家庭电路补充完整（虚框内一处接保险丝“  ”，另一处用导线连接）。

五、简答题
38．（2023·山西·统考中考真题）如图是某地消防部门公布的2022年各场所火灾数据统计图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因：
（一）选择小梦的观点。
（二）选择小兰的观点。

六、计算题
39．（2023·黑龙江牡丹江·统考中考真题）某家用电热毯的铭牌和工作原理的简化电路图如图所示。当电热毯在额定电压下工作时：
（1）通过R1的电流和R1的电阻各是多少？
（2）高温挡工作1h，电热毯产生的热量是多少？
（3）写出一条使用电热毯的注意事项。
××牌电热毯
额定电压
220V
额定功率
高温挡
110W
低温挡
88W


参考答案
1．C
2．D
3．B
4．A
5．B
6．D
7．D
8．C
9．B
10．D
11．B
12．C
13．D
14．D
15．B
16．A
17．C
18．D
19．D
20．D
21．A
22．A
23．A
24．D
25．A
26．AB
27．BCD
28．总电流 火线
29．不相同 串联
30．（1）并 火线 （2）铜 铜 （3）机械
31．1.5 并联
32．甲 发光 短路
33．
34．
35．
36．
37．
38．（一）小梦的观点：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，根据欧姆定律可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳定律可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
（二）小兰的观点：用电器总功率过大时，而家庭电路两端的电压保持不变，根据可知，通过电线的电流很大；在电线的电阻和通电时间一定时，又根据耳定律可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
39．解：（1）只闭合S1时，电路处于低温挡，只有R1接入电路，电功率为88W，电压为220V，流过R1的电流为

所以R1的电阻为

（2）当、同时闭合时，电路处于高温挡，高温当功率为110W，电热毯工作时将电能转化为内能，故电热毯1h即3600s产生的热量为

（3）使用电热毯时应注意电热毯常见安全隐患：①睡前加热，上床睡觉拔掉电源；②使用超6年的电热毯及时更换；③是否可洗应仔细阅读说明或咨询厂商。
答：（1）通过R1的电流和R1的电阻分别为0.4A和550Ω；
（2）高温挡工作1h，电热毯产生的热量是3.96×105J；
（3）见解析。
