物理人教版8年级上册第5章专题卷02 凸透镜成像的原理 眼睛和眼镜 显微镜和望远镜
展开
这是一份物理人教版8年级上册第5章专题卷02 凸透镜成像的原理 眼睛和眼镜 显微镜和望远镜，共15页。
物理人教版8年级上册
物理人教版8年级上册第5章专题卷

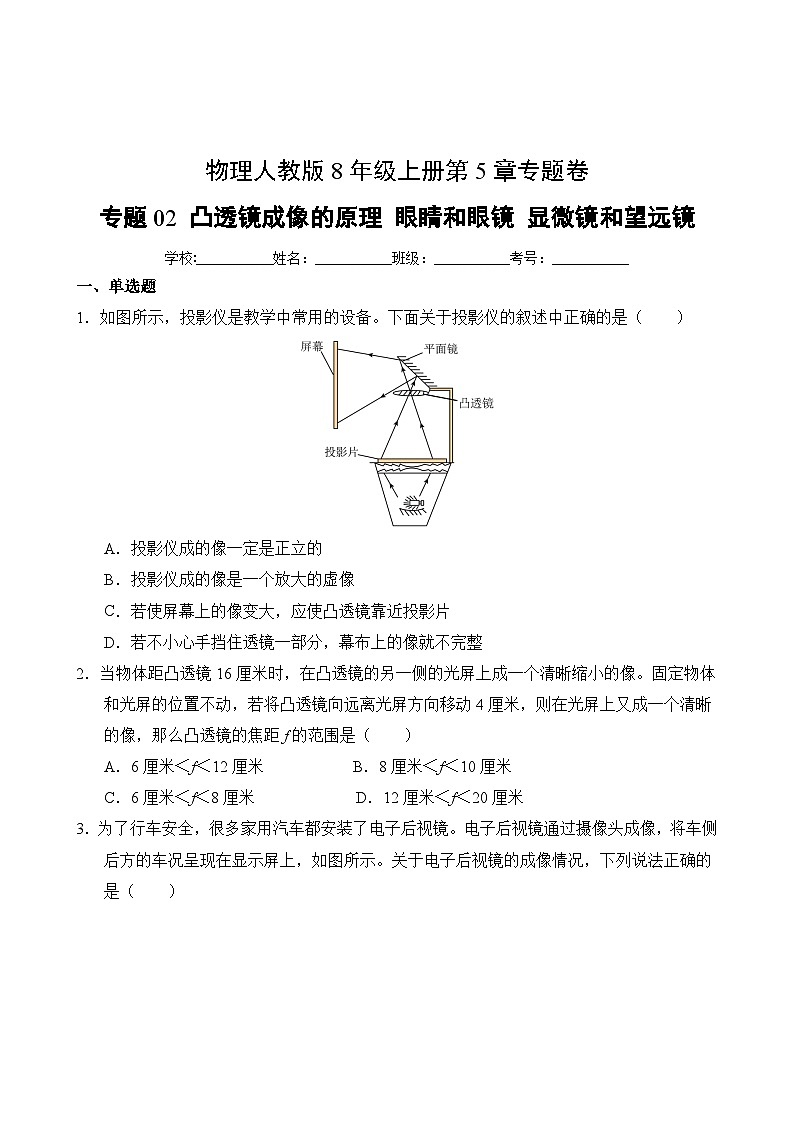

专题02 凸透镜成像的原理 眼睛和眼镜 显微镜和望远镜
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示，投影仪是教学中常用的设备。下面关于投影仪的叙述中正确的是（ ）
A．投影仪成的像一定是正立的
B．投影仪成的像是一个放大的虚像
C．若使屏幕上的像变大，应使凸透镜靠近投影片
D．若不小心手挡住透镜一部分，幕布上的像就不完整
2．当物体距凸透镜16厘米时，在凸透镜的另一侧的光屏上成一个清晰缩小的像。固定物体和光屏的位置不动，若将凸透镜向远离光屏方向移动4厘米，则在光屏上又成一个清晰的像，那么凸透镜的焦距f的范围是（ ）
A．6厘米＜f＜12厘米 B．8厘米＜f＜10厘米
C．6厘米＜f＜8厘米 D．12厘米＜f＜20厘米

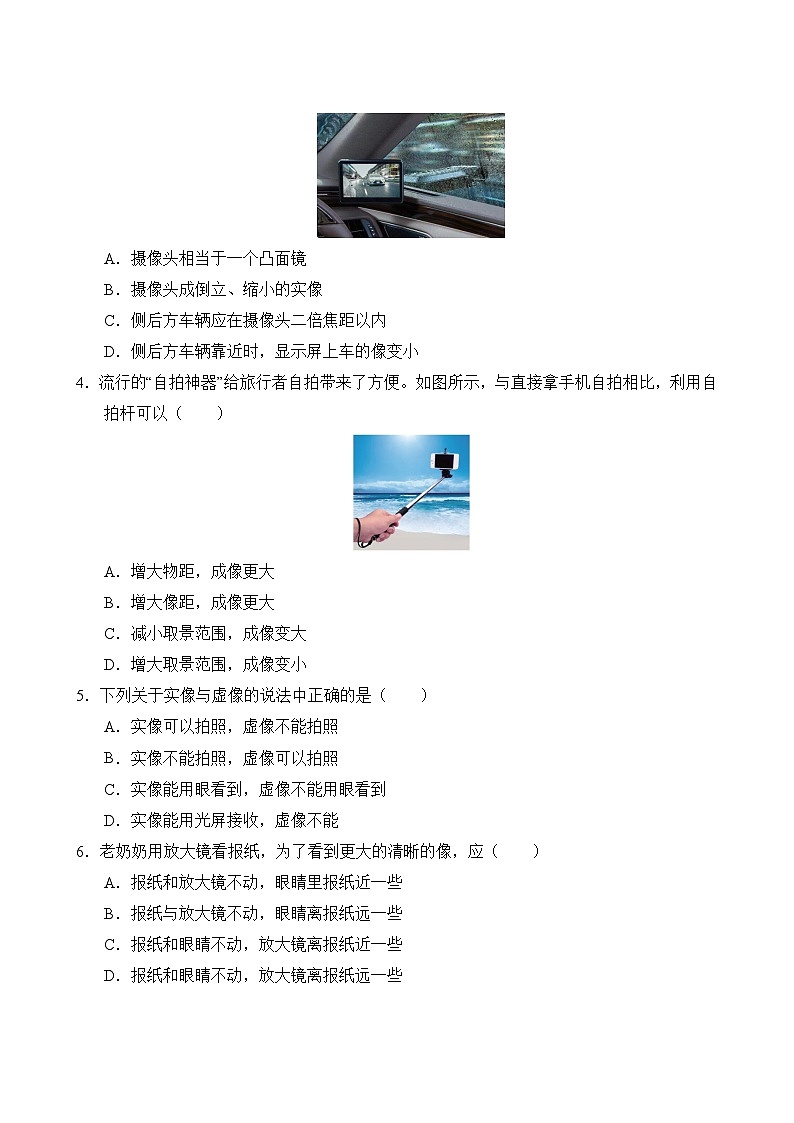

3．为了行车安全，很多家用汽车都安装了电子后视镜。电子后视镜通过摄像头成像，将车侧后方的车况呈现在显示屏上，如图所示。关于电子后视镜的成像情况，下列说法正确的是（ ）
A．摄像头相当于一个凸面镜
B．摄像头成倒立、缩小的实像
C．侧后方车辆应在摄像头二倍焦距以内
D．侧后方车辆靠近时，显示屏上车的像变小
4．流行的“自拍神器”给旅行者自拍带来了方便。如图所示，与直接拿手机自拍相比，利用自拍杆可以（ ）
A．增大物距，成像更大
B．增大像距，成像更大
C．减小取景范围，成像变大
D．增大取景范围，成像变小
5．下列关于实像与虚像的说法中正确的是（ ）
A．实像可以拍照，虚像不能拍照
B．实像不能拍照，虚像可以拍照
C．实像能用眼看到，虚像不能用眼看到
D．实像能用光屏接收，虚像不能
6．老奶奶用放大镜看报纸，为了看到更大的清晰的像，应（ ）
A．报纸和放大镜不动，眼睛里报纸近一些
B．报纸与放大镜不动，眼睛离报纸远一些
C．报纸和眼睛不动，放大镜离报纸近一些
D．报纸和眼睛不动，放大镜离报纸远一些
7．有些轿车的可视倒车影像系统是在车尾牌照的上方装一个摄像头（图中圈内），当汽车挂上倒挡时，倒车影像系统自动启动，摄下的图像显示在屏上。若摄像头焦距为0.5m，某次倒车，车后2m处的物体要能清晰成像，则下列说法正确的是（ ）
A．车后的物体成放大的像
B．与小孔成像原理一致
C．镜头相当于凸透镜，像距可以为0.4m
D．倒车过程中，显示在屏中的像越来越大
8．在“探究凸透镜成像规律”的实验中，当凸透镜、光屏和蜡烛火焰的位置如图所示时，光屏上能成一个清晰地像，则（ ）
A．所成的像是正立缩小的实像
B．利用这个原理可以制成照相机
C．把蜡烛向左移动少许，光屏适当向左移动可得到更大的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到更大的实像
9．物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（ ）
A．40厘米 B．30厘米 C．20厘米 D．10厘米
10．隐型眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动。目前使用的软质隐型眼镜由甲醛丙烯酸羟乙酯（HEMA）制成，中心厚度只有0.06mm。如图是某人观察物体时，物体在眼球内成像的示意图，则该人所患眼病及矫正时应配制的这种隐型眼镜的镜片边缘的厚度分别为（ ）
A．近视眼，大于0.06mm B．近视眼，小于0.06mm
C．远视眼，大于0.06mm D．远视眼，小于0.06mm
11．如图所示，分别表示近视眼成因和矫正做法的是（ ）
A．②① B．③① C．②④ D．③④
12．如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法不正确的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，在蜡烛和透镜之间放入度数合适的近视镜片，光屏上可以得到清晰的像
C．如图乙所示，将蜡烛移至30cm刻度线处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm刻度线处，移动光屏可以得到放大的实像
13．如图是小明戴上眼镜前、后观察到的远处帆船的情形，下列相关说法正确的是（ ）
A．小明的眼睛是远视眼
B．小明的眼镜对光线有会聚作用
C．戴眼镜前帆船模糊的原因是帆船成像在视网膜的前方
D．帆船通过眼睛的晶状体在视网膜上成缩小正立的虚像
14．如图所示，某同学欲拍摄一棵高大树木的全景，但从取景框中只能看到树的一部分，他要拍摄到这棵树的全景，可以采取的方法是（ ）
A．向后退几步，镜头后缩
B．向前再走几步，镜头后缩
C．把相机向上举高，镜头前伸
D．向地面蹲下，镜头前伸
15．如图所示，望远镜的物镜的直径比我们眼睛的瞳孔大得多，这样做的目的是（ ）
A．这样可以会聚更多的光，使得所成的像更明亮；
B．这样它可以扩大视角，使我们看到更广阔的宇宙；
C．这样做既美观又有气势；
D．这样做可以使物镜焦距更长，从而使人看得更远
16．如图所示是显微镜的结构，下列说法不正确的是（ ）
A．它的物镜相当于投影仪，成放大实像
B．它的目镜相当于放大镜，成放大虚像
C．光线较暗时使用凹面镜作反光镜
D．光线较亮时使用凹面镜作反光镜
二、填空题
17．如图所示，考古人员使用放大镜观看古代铜钱上的字，看到的字是______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的。若考古人员用照相机给文物拍照时，想让像更大些，镜头应适当______（选填“远离”或“靠近”）文物。
18．如图是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与______（选填“照相机”、“投影仪”或“放大镜”）相似。
19．常用体温计的刻度部分为三棱体，横截面如图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于______，使我们能看到水银柱放大后的______像（填“实”或“虚”）。
20．透过球形的透明玻璃鱼缸看水中的鱼要比真实的鱼______（填“大”或“小”），其原因是装水的球形鱼缸相当于一个______，所看到的“鱼”是鱼的______像。（填“实”或“虚”）
21．如图为商场中经常看到的广告投影灯及其内部结构示意图。其中广告片位于镜头_______（选填“二倍焦距以外”“一倍焦距和二倍焦距之间”或“一倍焦距以内”），为了在地面上得到更大的、清晰的广告图像，应当使投影灯远离地面，同时适当________（选填“增大”或“减小”）到广告片距离。
22．将一只点燃的蜡烛放在凸透镜前30cm处，光屏上得到了等大的烛焰的像，将蜡烛向透镜方向移动4cm，光屏上得到烛焰倒立、__________的清晰的像（填“放大”“缩小”或“等大”），然后在蜡烛和凸透镜之间放置一个近视眼镜片，由于近视眼镜片对光线有 __________作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，可将光屏__________凸透镜（填“远离”“靠近”）。
23．眼球的结构类似于______（选填“照相机”、“幻灯机”或“放大镜”），把来自外界物体的光会聚在视网膜上形成物体______（选填“倒立”或”正立”）的像，小明同学由于不注意用眼卫生，形成了近视眼，应当戴______镜进行矫正。
24．如图所示，为一位同学做的“自制水滴显微镜”的装置。
（1）小水滴可看作一个焦距很小的______镜，本实验以小水滴作为显微镜的______（选填“物”或“目”）镜，如图（a）所示，它与被观察物体的间距为10mm~15mm；
（2）如图（b）所示，透过这个小水滴，会形成一个与原来方向______（选填“相同”或“相反”）、放大的箭头。
三、作图、实验题
25．如图所示，凸透镜焦距为 10cm，蜡烛放在如图所示位置，A为烛焰上的一点，请作图确定出 A经过凸透镜后所成像 A＇的位置｡
26．如图甲所示，AB通过凸透镜成倒立放大的实像，请利用所学在图中画出凸透镜及其焦点F的位置。
27．甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在视网膜上的a点。
28．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，若将蜡烛置于20cm刻度处，移动光屏可得到倒立、______的实像（选填“放大”或“缩小”）；若将蜡烛置于35cm刻度处，向_______移动光屏（选填“左”或“右”），能在光屏上呈现倒立放大的实像。
29．如图是小丽探究凸透镜成像规律的实验装置。
（1）如图甲，小丽用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_______cm；
（2）接着小丽将蜡烛、凸透镜、光屏安装在光具座上，然后调节三者的高度，使烛焰中心、透镜中心和光屏中心在___________上，目的是_____________；
（3）当小丽将蜡烛、光屏的位置调到如图乙所示时，在光屏上得到了清晰的像，此时凸透镜所成的是_________（选填“正立”或“倒立”）、_________（选填“放大”“缩小”或“等大”）的实像。保持透镜位置不动，向右适当移动蜡烛，应将光屏向_________移动才能在光屏上得到清晰的像；
（4）若保持图乙中蜡烛和光屏的位置不变，将凸透镜移到________cm刻度线处，能够在光屏上得到清晰的像。一段时间后，小丽发现烛焰所成的像在光屏中心偏上，她应将蜡烛向_______调节，可以使像回到光屏中心。
30．如图所示是自制水滴显微镜探究它的工作原理的实验。
（1）如图甲，在白屏上画一个箭头，放在透明磁带盒的下方，在磁带盒上表面上滴一滴水，小水滴可看作一个焦距很小的______镜；
①透过这个小水滴，若看到一个与原来方向相同的、放大的箭头，则该箭头是______（选填“实”或“虚”）像；
②在不调整水滴与箭头距离的情况下，把水滴变厚，直至看到与原来方向相反的、放大了的箭头，则该箭头是______（选填“实”或“虚”）像，此时如果磁带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是______；
（2）如图乙：制作一个显微镜，本实验以小水滴作为显微镜的______镜（选填“物”或“目”），图中凸透镜的作用与______（选填“照相机”“投影仪”或“放大镜”）的作用类似。
31．小义用小气球充水后制成水透镜模拟眼球中的晶状体，如图，甲表示正常眼睛的晶状体，在实验中测得其焦距为10cm，再将甲分别挤压成乙、丙的形状。
（1）分别测量它们的焦距，测得焦距大于10cm的是______；
（2）当眼睛看远处的物体时，晶状体将由甲变为______；
（3）模拟近视眼要用______，很多近视患者配戴“隐形眼镜”来矫正视力。“隐形眼镜”是一种直接贴在角膜表面的超薄镜片，可随着眼球运动。若某镜片的中心厚度为0.05mm，则此镜片的边缘厚度______（选填“小于”“等于”或“大于”）0.05mm；
（4）当将近视眼镜如图丁放置后，光屏上本来清晰的像变模糊了，要使在光屏上的像变清晰，光屏应向______凸透镜方向移动，或把蜡烛向______凸透镜方向移动。（均选填“靠近”或“远离”）
32．在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸透镜成像特点做了进一步探究；
（1）如图甲所示，当他将一个发光的小灯泡放在图示位置时，无论怎么移动右侧的光屏，在光屏上始终得到一个与透镜等大的光斑，则该透镜的焦距f=___________cm；
（2）他又将小灯泡换成点燃的蜡烛，当调整至图乙位置时，恰好在光屏上接收到清晰的倒立、_______的实像；若保持此时蜡烛和光屏的位置不变，当将凸透镜向左平移_______ cm时，光屏上可再次出现清晰的像；
（3）如图乙所示，当光屏上呈现清晰的像时，不改变图乙中蜡烛和透镜位置：
①若仅将凸透镜换成焦距相同直径较小的凸透镜，再次实验，光屏上所成的像与原来相比_______（选填“变小”“变暗”或“变不完整”）了；
②若将凸透镜换成直径大小相同、焦距稍小的凸透镜，再次实验，则需将屏________（选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像相比_______（选填“变大”或“变小”）了。
四、综合题
33．阅读下列短文，完成下列小题的填空：
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的实像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰。由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，连续看书或屏幕一小时以上应让眼睛休息一下，休息的较好方法是看看远处或看看绿色的植物或花朵。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm。
据调查，我国低视力近千万人，尤其是在儿童及青少年当中，患病率极高。全国学生体质健康调研最新数据表明，我国小学生近视眼发病率为22.78%，中学生为55.22%，高中生为70.34%。更令人震惊的是，有份调查报告称，因高度近视导致盲者已达30多万人。预防近视，珍爱双眼，注意用眼卫生，青少年要从我做起。
（1）人的眼睛是通过调节晶状体的______，改变晶状体的焦距来获得清晰倒立、______的实像；
（2）普通照相机是在物距确定的情况下通过改变______使像变得清晰。人眼之所以能看清各种物体是因为这些物体表面能将光线通过_____（选填“镜面反射”或“漫反射”）进入人眼后在视网膜成像的缘故；
（3）①近视眼看远处物体时，物体的像落在人眼视网膜的______（选填“前方”或“后面”），需要配凹透镜矫正；
②阅读短文材料，你认为人的正常眼睛的观察范围是______（填以下选项）。
A．0~10cm B．10cm~极远处 C．0~25cm D．10cm~25cm
参考答案
1．C
2．C
3．B
4．D
5．D
6．D
7．D
8．D
9．D
10．D
11．B
12．D
13．C
14．A
15．A
16．D
17．正立 放大 靠近
18．照相机
19．放大镜 虚
20．大 凸透镜 虚
21．一倍焦距和二倍焦距之间 减小
22．放大 发散 远离
23．（1）照相机 倒立 （2）凹透
24．（1）凸透 物 （2）相反
25．
26．
27．
28．缩小 右
29．（1）10.0（2）同一高度 使烛焰成像在光屏中心 （3）倒立 缩小 右 （4）35.0 上
30．（1）凸透 虚 实 6mm～12mm（或6mm＜f＜12mm）（2）物 放大镜
31．（1）丙 （2）丙 （3）乙 大于 （4）远离 远离
32．（1）10.0 （2）缩小 15.0 （3）①变暗 ②向左 变小
33．（1）弯曲程度 缩小 （2）像距 漫反射 （3）①前方 ②B
