物理人教版9年级全一册第17章专题卷01 电流与电压和电阻的关系 欧姆定律

这是一份物理人教版9年级全一册第17章专题卷01 电流与电压和电阻的关系 欧姆定律，共15页。








物理人教版9年级全一册



物理人教版9年级全一册第17章专题卷

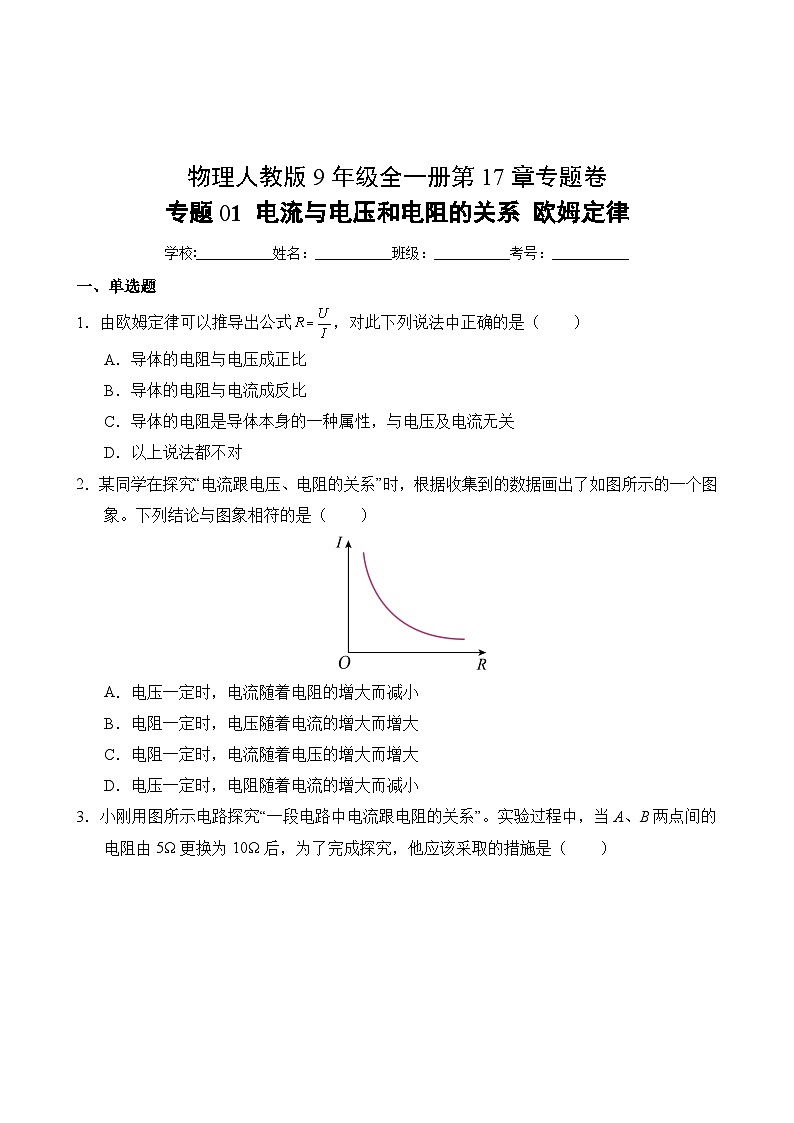

专题01 电流与电压和电阻的关系 欧姆定律
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．由欧姆定律可以推导出公式，对此下列说法中正确的是（　　）
A．导体的电阻与电压成正比
B．导体的电阻与电流成反比
C．导体的电阻是导体本身的一种属性，与电压及电流无关
D．以上说法都不对
2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（　　）

A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小

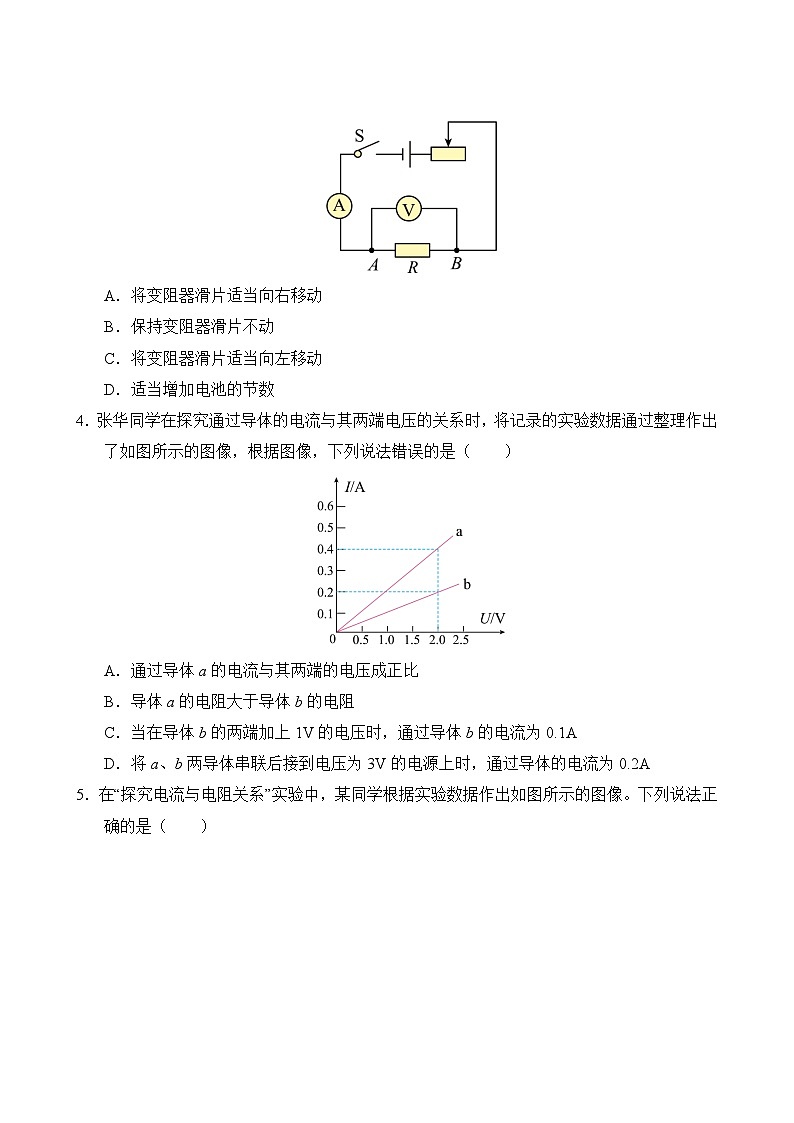

3．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（　　）

A．将变阻器滑片适当向右移动
B．保持变阻器滑片不动
C．将变阻器滑片适当向左移动
D．适当增加电池的节数
4．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（　　）

A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
5．在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图像。下列说法正确的是（　　）

A．导体中的电流与导体的电阻成正比
B．电源至少选用3节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了寻求普遍规律
6．在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）

A．大于2V，应将滑片P向左滑 B．大于2V，应将滑片P向右滑
C．小于2V，应将滑片P向左滑 D．小于2V，应将滑片P向右滑
7．如图所示，电源电压保持不变，电流表与电压的变化如乙图所示，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，则电源电压和滑动变阻器的最大值分别为（　　）

A．6V   20Ω B．4V   20Ω C．6V   10Ω D．4V   10Ω
8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（　　）

A．1.2A，0.22A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
9．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。下列说法不正确的是（　　）

A．分析图像可得：在电压一定时，导体的电阻与电流成反比
B．实验过程中，定值电阻R与滑动变阻器的比值为
C．将R从5Ω换成10Ω后，应将滑片P向左移
D．实验过程中，定值电阻两端电压为2V
10．如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U-I坐标系中描绘了相对应的点，如图乙，有关判断正确的是（　　）

A．电源电压为8V B．R1的阻值为20Ω
C．R2的阻值为20Ω D．S接2时通过R2的电流为0.4A
11．分别把U1=4V，U2=6V的电压加在某段导体两端，则两次通过该导体的电流之比为（    ）
A．1∶2 B．2∶3 C．6∶4 D．1∶1
二、多选题
12．对欧姆定律的理解，下列说法中正确的是（　　）
A．通过导体的电流越大，导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．电压一定时，导体的电流与电阻成反比
D．对某一导体来说，通过导体的电流与导体两端的电压成正比
三、填空题
13．A、B是两段由材料和长度相同、横截面积不同的导体制成的圆柱体，按如图所示连接在一起接入同一电源两端，则通过A、B两段导体中的电流IA__________IB；A、B两段导体两端电压UA__________UB。（均选填“>”、“<”或“=”）

14．某导体两端的电压为4.5V，导体的电阻为15Ω， 则通过导体的电流为______mA。
15．在导体两端加3V的电压时，通过这个导体的电流是200mA；如果在这个导体两端加9V的电压，通过这个导体的电流是______A。
16．一个定值电阻的阻值是300Ω，若使通过该电阻的电流为0.15 A，则需要在电阻两端加上______V的电压。
17．如图所示电路中，R1、R2串联，若电源电压为6V，R1=2R2，闭合开关后，则R1两端的电压是_______V。

18．两个电阻分别为20Ω和30Ω，将它们串联在同一电路中，当电路闭合时，它们两端电压之比是______。
19．有一只电阻，加在它两端的电压为20V，通过它的电流为0.5A，则它的电阻是______。
20．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I—R关系图像。由图像可知：他每次控制电阻的两端电压为_____V不变。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为_____。

21．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：______（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为______V，电阻R1的阻值为______Ω。

四、作图题
22．请你用笔画线代替导线，把图中电路连接完整，要求变阻器滑片向右移动，电压表示数变大。

23．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

五、实验题
24．小亮做“探究通过导体的电流跟电压的关系”的实验。他在实验桌上连接了实验电路。
（1）小亮连接电路后，进行实验探究，请你将他的实验步骤补充完整；
①断开开关，电表调零，将滑动变阻器的滑片P调至接入电路阻值___________位置，如图连接电路；
②闭合开关，调节滑片P的位置，使电压表有合适的示数，读出此时电流表的示数，并把、的值记录在表格中；
③___________；
④仿照步骤③，再做四次实验，并把、的值记录在表格中；
（2）在数据处理时：
①为得到电流与电压的定量关系，小亮在方格中建立相关坐标轴，并将表中数据描在图中，如下图所示。老师检查发现他漏掉了，的一组数据，请你将这组数据描在图中，并绘出图像______；

②分析实验图像，得到的结论是：当_________一定时，通过导体的电流跟___________。
25．用如图甲所示的电路“探究电流与电阻的关系”，电源电压恒为6V，定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。

（1）用笔画代替导线将图甲补充完整，使滑动变阻器的滑片向右移，电流表示数变大；
（2）将5Ω的定值电阻接入电路，闭合开关，移动滑片P，发现电流表示数始终为零，电压表示数不为零，其原因可能是___________（选填字母）；
A．定值电阻R短路      B．定值电阻R开路      C．滑动变阻器短路
（3）不改变滑动变阻器滑片的位置，将5Ω的电阻换成10Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，为_______V，滑片P应向_______（选填“左”或“右”）端滑动；
（4）实验中依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数变化的图像如图乙所示，由图乙可知：___________一定时电流与电阻成___________比。本实验采用的主要探究方法是___________法；
（5）为完成整个实验，应该选择___________（选填字母）种规格的滑动变阻器。
A．100Ω   1.2A          B．50Ω   1.0A       C．20Ω   0.6A
六、计算题
26．如图所示电路，甲、乙两图中是同一电源且电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，电压表示数为6V。求：
（1）R1、R2的阻值；
（2）乙图中电流表示数。







27．如图所示电路，电源电压恒为9V，R1=20Ω，R2＝30Ω，电压表量程0～15V，电流表量程0～0.6A，只闭合S1，电压表示数6V。求：
（1）R1两端的电压；
（2）电阻R3的阻值；
（3）再闭合S2，S3，电流表的示数。

28．如图所示的电路中，电阻R1的阻值为12Ω，S闭合后，电流表A1的示数为0.5A，电流表A的示数为0.8A。
求：（1）电阻R2中的电流；
（2）电源电压；
（3）电阻R2的阻值。


参考答案
1．C
2．A
3．A
4．B
5．D
6．B
7．A
8．B
9．A
10．C
11．B
12．CD
13．= <
14．300
15．0.6
16．45
17．4
18．2∶3
19．40
20．2.5 20Ω
21．甲 6 20
22．
23．
24．（1）①最大 ③保持定值电阻的电阻不变，调节滑片P的位置，使电压表有合适的示数U，读出此时电流表的示数I，并把U、I的值记录在表格中。
（2）① ②导体电阻 导体两端的电压成正比
25．（1） （2）B （3）2 左 （4）电压 反 控制变量 （5）A
26．解：（1）在甲图中，R1和R2串联，电压表测量的是电阻R1两端的电压，电流表测量电路中的电流，根据欧姆定律可得R1的阻值

在乙图中，两电阻并联，电压表测量电源电压，电源电压是6V，串联电路中总电压等于各分电压之和，R2两端的电压
U2=U-U1=6V-4V=2V
R2的阻值

（2）在乙图中，两电阻并联，电流表测量总电流，并联电路中各支路两端的电压相等，两支路的电流分别为


并联电路中干路电流等于各支路电流之和，电流表的示数
I=I1+I2=0.6A+1.2A=1.8A
答：（1）R1、R2的阻值分别为10Ω和5Ω；
（2）乙图中电流表示数为1.8A。
27．解：（1）由图可知，只闭合S1，R1和R3串联，电流表测电路中的电流，电压表测R3两端的电压。已知电压表示数为6V，即R3两端的电压为U3=6V，已知电源电压U=9V，由串联电路的电压特点可知R1两端的电压为

（2）此时电路中的电流为

由可知R3的阻值为

（3）再闭合S2、S3， R1被短路，R2和R3并联，电流表测干路的电流，电压表测电源电压。由欧姆定律可知通过R2的电流

通过R3的电流为

由并联电路的电流特点可知干路的电流为

答：（1）R1两端的电压为3V ；
（2）电阻R3的阻值为40Ω；
（3）再闭合S2、S3，电流表的示数为0.525A。
28．解：（1）由电路图知，两电阻并联，电流表A测干路电流，电流表A1测电阻R1所在支路电流。因为并联电路干路中的电流等于各支路电流之和，所以通过电阻R2的电流

（2）由于并联电路各支路两端的电压相等，所以R1两端的电压等于电源电压，由可得，电源电压

（3）根据并联电路电压的规律可知，电阻R2两端的电压

由可得，电阻R2的阻值

答：（1）电阻R2中的电流为0.3A；
（2）电源电压为6V；
（3）电阻R2的阻值为20Ω。
