物理人教版9年级全一册第19章专题卷02 安全用电

这是一份物理人教版9年级全一册第19章专题卷02 安全用电，共14页。







物理人教版9年级全一册



物理人教版9年级全一册第19章专题卷

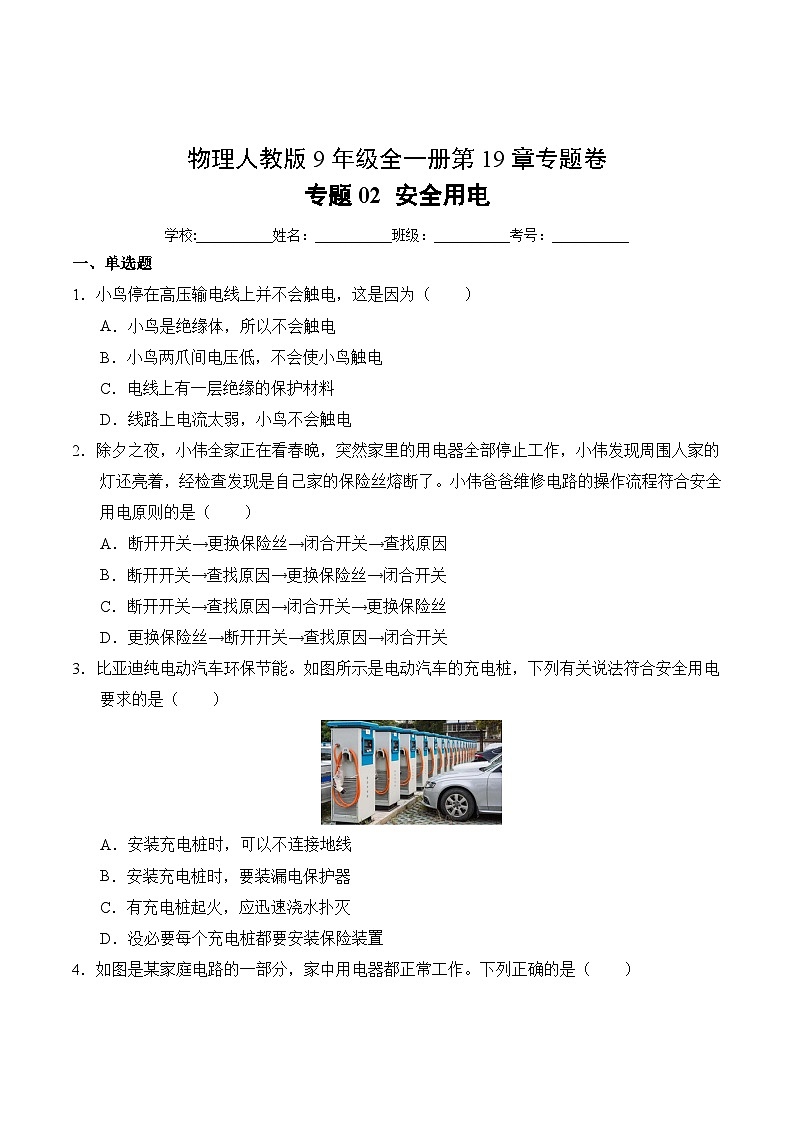

专题02 安全用电
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．小鸟停在高压输电线上并不会触电，这是因为（　　）
A．小鸟是绝缘体，所以不会触电
B．小鸟两爪间电压低，不会使小鸟触电
C．电线上有一层绝缘的保护材料
D．线路上电流太弱，小鸟不会触电
2．除夕之夜，小伟全家正在看春晚，突然家里的用电器全部停止工作，小伟发现周围人家的灯还亮着，经检查发现是自己家的保险丝熔断了。小伟爸爸维修电路的操作流程符合安全用电原则的是（　　）
A．断开开关→更换保险丝→闭合开关→查找原因
B．断开开关→查找原因→更换保险丝→闭合开关
C．断开开关→查找原因→闭合开关→更换保险丝
D．更换保险丝→断开开关→查找原因→闭合开关
3．比亚迪纯电动汽车环保节能。如图所示是电动汽车的充电桩，下列有关说法符合安全用电要求的是（　　）

A．安装充电桩时，可以不连接地线
B．安装充电桩时，要装漏电保护器
C．有充电桩起火，应迅速浇水扑灭
D．没必要每个充电桩都要安装保险装置

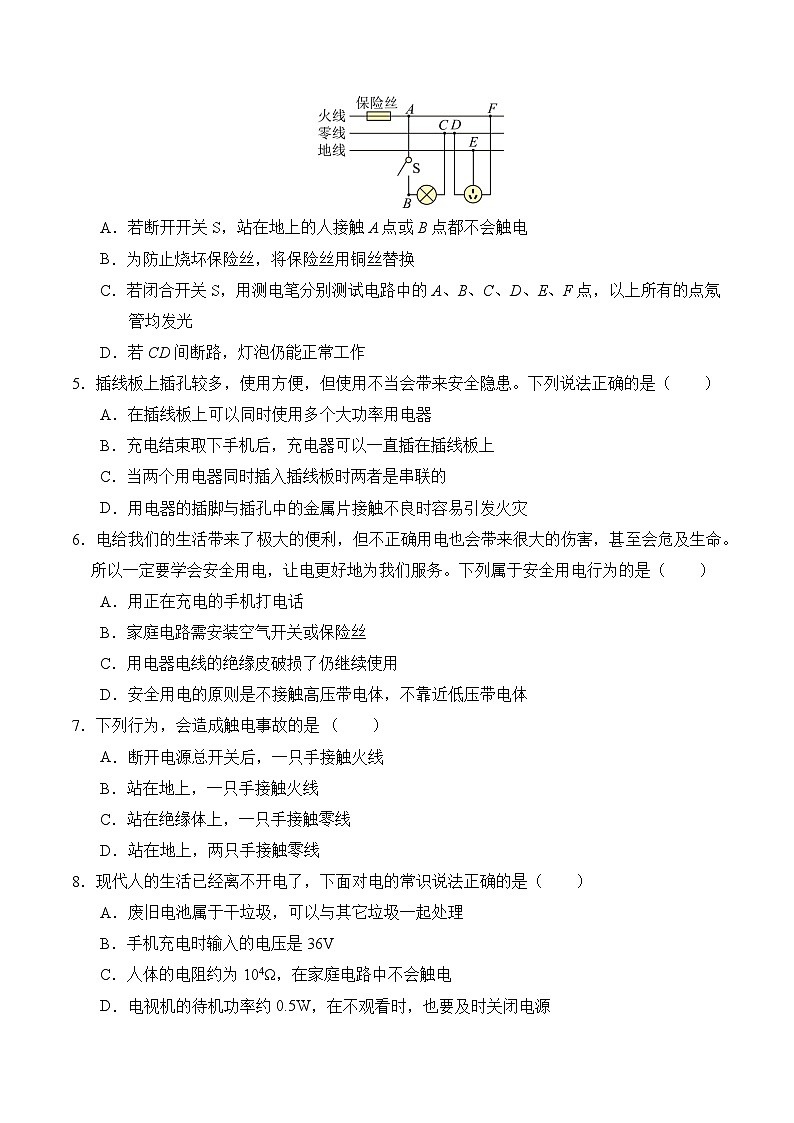

4．如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（　　）

A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
5．插线板上插孔较多，使用方便，但使用不当会带来安全隐患。下列说法正确的是（　　）
A．在插线板上可以同时使用多个大功率用电器
B．充电结束取下手机后，充电器可以一直插在插线板上
C．当两个用电器同时插入插线板时两者是串联的
D．用电器的插脚与插孔中的金属片接触不良时容易引发火灾
6．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的伤害，甚至会危及生命。所以一定要学会安全用电，让电更好地为我们服务。下列属于安全用电行为的是（　　）
A．用正在充电的手机打电话
B．家庭电路需安装空气开关或保险丝
C．用电器电线的绝缘皮破损了仍继续使用
D．安全用电的原则是不接触高压带电体，不靠近低压带电体
7．下列行为，会造成触电事故的是（　　）
A．断开电源总开关后，一只手接触火线
B．站在地上，一只手接触火线
C．站在绝缘体上，一只手接触零线
D．站在地上，两只手接触零线
8．现代人的生活已经离不开电了，下面对电的常识说法正确的是（　　）
A．废旧电池属于干垃圾，可以与其它垃圾一起处理
B．手机充电时输入的电压是36V
C．人体的电阻约为104Ω，在家庭电路中不会触电
D．电视机的待机功率约0.5W，在不观看时，也要及时关闭电源
9．关于家庭电路和用电安全，下列说法正确的是（　　）
A．输电线进户后首先接总开关，然后接电能表
B．使用测电笔时，手指必须接触笔尖金属体
C．我国家庭电路使用的交流电的电压是220V，频率是50Hz
D．如果家庭电路中空气开关跳闸，则一定是电路中某处发生了短路
10．我们的日常生活中离不开电。下列关于生活中的用电安全做法不合理的是（　　）
A．发现有人触电，应立即切断电源
B．放风筝时，应远离高压输电线
C．及时更换绝缘层老化或破损的电线
D．空气开关跳闸后，应立即合上
11．为了改善居民居住条件，提升居民生活幸福指数，岚山区开展了老旧小区改造活动，小明家也列入了改造计划，小明提出不只是要进行外部改造，还要进行内部电路改造。因为有一天家中开着空调并同时用电炒锅做饭，发现家里的导线冒烟了，你觉得小明首先采取的措施是（　　）
A．到邻居家喊人帮忙 B．立即用灭火毯盖住电炒锅
C．赶紧用水把火浇灭 D．马上到门口把自己家的总开关断开
12．如图所示的是一种住宅户内的配电系统，关于该系统，下列说法正确的是（　　）

A．方框1处安装电能表，方框2、3、4处安装空气开关，方框5处安装漏电保护器
B．当人体发生双线触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
C．人使用试电笔检测火线时不会触电是因为人体与大地之间绝缘
D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了
13．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（　　）
A．不能将电动车放在家里充电 B．不能将电动车停放在楼道充电
C．不能将电动车停放在安全出口 D．将电动车夜间长时间充电
14．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（　　）
A． B．
C． D．
15．由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（　　）

A．该断路器应安装在进户线的火线上
B．双层金属片是用不同材料金属制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原
16．某地高铁正式通车，个别学生因为好奇，就翻越高铁护栏前往铁路上玩耍。为了预防类似事件发生，学校对学生进行了高铁道路交通安全教育。下列行为错误的是（  ）
A．行人严禁进入铁路安全防护栏内
B．可以在铁路附近放风筝、气球
C．严禁击打列车
D．严禁向铁路抛物
17．实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是（　　）

A．不锈钢 B．铁 C．铝合金 D．木头
二、多选题
18．如图所示，我国家庭电路实物布线图，下列说法正确的是（   ）

A．我国的家庭电路的电压是380V
B．三孔插座中的其中一个孔就是连接在地线上的
C．按钮开关既可以接在火线上，也可以接在零线上
D．家庭电路中的触电事故，都是人体直接或间接接触火线引起的
三、填空题
19．在家庭电路中，触电事故通常是由于人们直接或间接与_______（选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时_______（选填“会”或“不会”）触电。

20．如图所示，甲站在干燥的木桌上，一只手接触火线；乙站在地上，一只手接触零线；丙站在干燥的木桌上，一只手接触火线；此时，站在地面上的丁用手去拉丙，则会触电的是____。

21．如图1所示，甲、乙分别表示试电笔的两种使用方法，其中正确的是 ___________（填“甲”或“乙”）。如图2所示，开关S断开，正确使用试电笔测试电路中A、B、C三点，试电笔氖管会发光的是___________点。

22．站在裸露导线上的两只小鸟，当开关闭合后会发生触电事故的是_____（选填“甲”或“乙”）。当家庭电路着火时，_____（“能”或“不能”）用水泼。

23．周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害！___________。

24．如图是研究“引起熔丝熔断原因”的实验的一个装置，电路熔断器中的熔丝应该选用熔点______的材料做成，若在BD间增加一根导线，闭合开关，可引起熔丝熔断，熔丝熔断的原因是______。

25．如图是安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用，当家电维修人员在图中C处不慎触电时，漏电保护器________（选填“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为________mA。

26．如图所示，当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是______（选填“总功率过大”或“发生短路”）。新建楼房的供电线路为避免这种情况，应安装______（选填“空气开关”或“漏电保护器”）。

四、作图、实验题
27．（1）在如图甲所示的家庭电路中，请在图甲上用笔画线代替导线连接电路，其中开关只控制电灯．所连接的电路应符合安全用电的原则 _______ ．

（2）根据实验数据在图乙中作出通过导体的电流与导体两端电压的关系图线________．
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
28．学习安全用电时，小明想探究不能用铁丝代替保险丝的原因：

（1）他把铁丝和保险丝同时放到酒精灯火焰上，保险丝熔断而铁丝未断，这说明铁丝的熔点______。
（2）他在两个相同的烧瓶内装上初温相等的煤油，并将长度、横截面积相同的铁丝和保险丝分别放入两个烧瓶内，串联接入电路（如图所示是电路一部分）.他想通过温度计示数的变化来判断两金属丝放热的多少，请你观察图中实验装置并指出他设计中存在的问题：______。
（3）解决问题后，通电一段时间发现乙烧瓶内煤油温度升高得多，进一步分析得出，长度和横截面积相同时，铁丝的电阻比保险丝的电阻______。
29．认识短路的危害和保险丝的作用
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A）
【进行实验】

（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分如图所示连接好电路．
（2）当开关闭合时，灯泡_____（填“发光”或“不发光”），电流表_____（填“有”或“无”）示数．
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到_____
A．电流表没有读数，灯泡也不亮
B．电流表的指针迅速摆动较大的幅度，灯泡变得非常亮
C．电流表的指针迅速摆动较大的幅度，AB间导线也随即熔断
D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
【分析论证】
B、D间接入铜丝时，灯泡被短路，电路中电阻很小．根据欧姆定律知道，闭合开关的瞬间，线路中的电流_____．这时，通过保险丝_____（填“等于”、“小于”或“大于”）导线的电流，但保险丝的电阻比导线大很多，根据焦耳定律，在电流相同时，导体中的产生的热量跟电阻成_____比，所以保险丝的温度更高，又由于保险丝的_____较低，所以发生了上述的现象．
五、综合题
30．爷爷家的电饭锅不能做饭了，奶奶看到墙上插座处有烧焦的痕迹就埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”爷爷说：“插头从锅上拔出后就没电了！”奶奶说：“没电？没电你摸摸，不电死你才怪！”如图甲是小伟重新为爷爷买的一个带开关和指示灯的三孔插座。

（1）插头总在插座上插着______（选填“是”或“不是”）插座烧焦的原因。爷爷说的“没电”是指插头从锅上拔出后，插头处没有______（选填“电压”或“电流”），奶奶认为的“有电”能电死人的情况是当人体直接或间接跟______连通时，都会造成触电事故的；
（2）将图乙中的电路正确连接完整。要求：插座电路通断由开关控制，通电指示灯亮，断电指示灯灭；（ ）
（3）爷爷家只有电饭锅工作时，小伟发现如图丙所示的电能表，铝盘在6min内转过300圈，请计算这个电饭锅的实际功率是多大？（ ）
31．（1）请用笔画线，将图中的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1（旋转开关）单独控制台灯，S2单独控制插座。
（2）台灯的灯泡标着“220V，44W”，闭合开关，求：
①灯泡正常发光时电阻是多少？
②调节旋转开关，测得当灯两端的电压为110V时，灯的实际功率为12.1W，求此时通过灯的电流是多少？通电200s灯消耗的电能是多少？


参考答案
1．B
2．B
3．B
4．D
5．D
6．B
7．B
8．D
9．C
10．D
11．D
12．A
13．D
14．B
15．C
16．B
17．D
18．BD
19．火线 会
20．丙、丁
21．甲 B
22．乙 不能
23．正常情况下，家庭电路的导线都有绝缘皮，电路可以安全、正常使用，如果电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故或短路。
24．低 短路
25．会 22
26．总功率过大 空气开关
27．
28．（1）高 （2）两烧瓶中煤油的质量不相等 （3）小
29．发光 有 D 很大 等于 正 熔点
30．（1）不是 电流 火线（2） （3）1000W
31．解：（1）根据题意可知，变阻器与台灯串联，从安全用电的角度分析，S2为单独三孔插座的开关，则S2与三孔插座串联，三孔插座的接法是，左孔接零线，右孔接火线，上孔接地线，如下图所示

（2）①灯泡正常发光时的电压为220V，功率为44W，由可得正常发光时的电流

则正常发光的电阻

②灯两端电压为110V时，灯的电功率，通过灯的电流为

通电200s灯消耗的电能

答：（1）电路连接如上图所示；
（2）①灯泡正常发光时电阻为1100Ω；
②灯的实际功率为12.1W，此时通过灯的电流为0.11A，通电200s灯消耗的电能为2420W。
