2023年江苏省南京市玄武区中考二模物理试题（含解析）

这是一份2023年江苏省南京市玄武区中考二模物理试题（含解析），共29页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

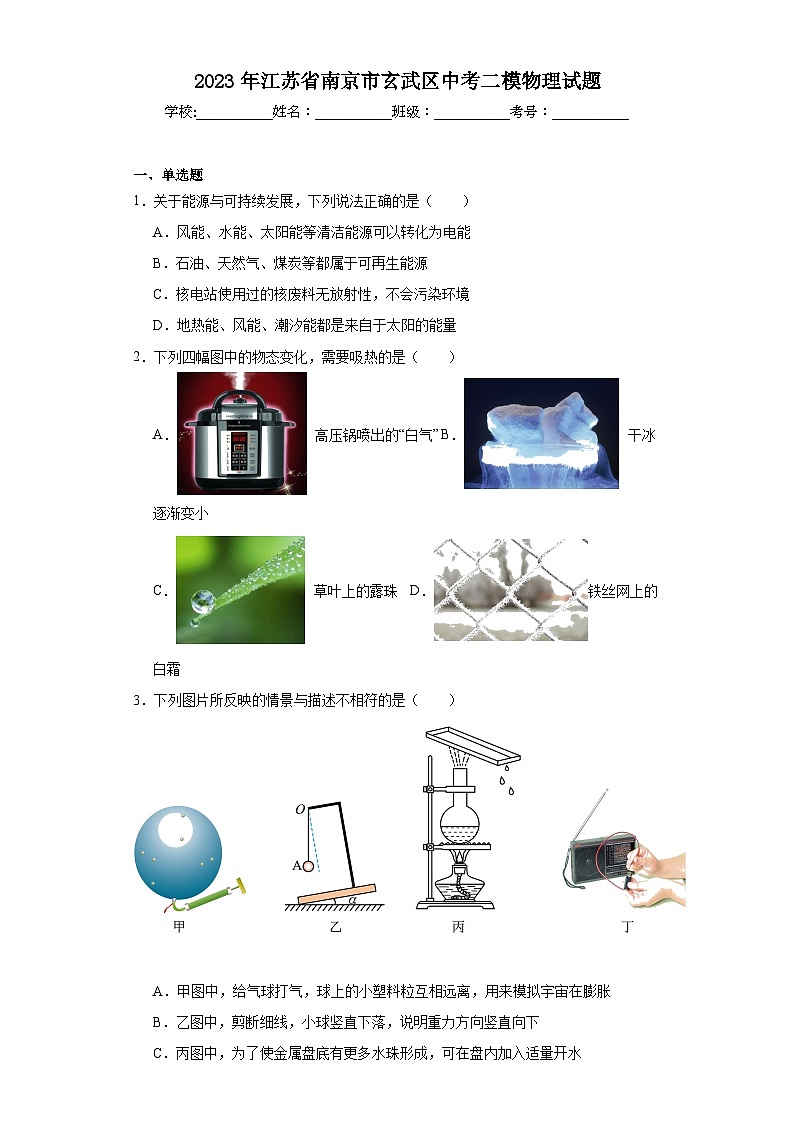

2023年江苏省南京市玄武区中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．关于能源与可持续发展，下列说法正确的是（　　）
A．风能、水能、太阳能等清洁能源可以转化为电能
B．石油、天然气、煤炭等都属于可再生能源
C．核电站使用过的核废料无放射性，不会污染环境
D．地热能、风能、潮汐能都是来自于太阳的能量
2．下列四幅图中的物态变化，需要吸热的是（　　）
A．  高压锅喷出的“白气” B．  干冰逐渐变小
C．  草叶上的露珠 D．铁丝网上的白霜
3．下列图片所反映的情景与描述不相符的是（　　）

A．甲图中，给气球打气，球上的小塑料粒互相远离，用来模拟宇宙在膨胀
B．乙图中，剪断细线，小球竖直下落，说明重力方向竖直向下
C．丙图中，为了使金属盘底有更多水珠形成，可在盘内加入适量开水

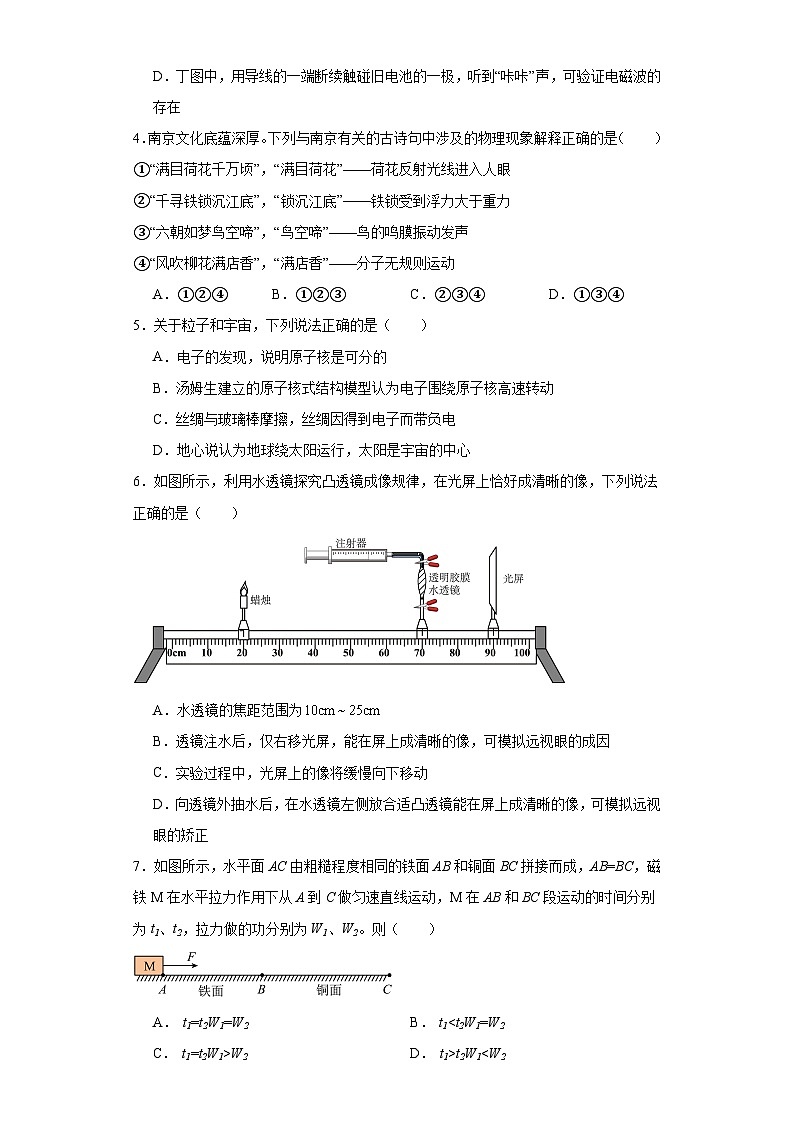

D．丁图中，用导线的一端断续触碰旧电池的一极，听到“咔咔”声，可验证电磁波的存在
4．南京文化底蕴深厚。下列与南京有关的古诗句中涉及的物理现象解释正确的是（　　）
①“满目荷花千万顷”，“满目荷花”——荷花反射光线进入人眼
②“千寻铁锁沉江底”，“锁沉江底”——铁锁受到浮力大于重力
③“六朝如梦鸟空啼”，“鸟空啼”——鸟的鸣膜振动发声
④“风吹柳花满店香”，“满店香”——分子无规则运动
A．①②④ B．①②③ C．②③④ D．①③④
5．关于粒子和宇宙，下列说法正确的是（　　）
A．电子的发现，说明原子核是可分的
B．汤姆生建立的原子核式结构模型认为电子围绕原子核高速转动
C．丝绸与玻璃棒摩擦，丝绸因得到电子而带负电
D．地心说认为地球绕太阳运行，太阳是宇宙的中心
6．如图所示，利用水透镜探究凸透镜成像规律，在光屏上恰好成清晰的像，下列说法正确的是（　　）

A．水透镜的焦距范围为
B．透镜注水后，仅右移光屏，能在屏上成清晰的像，可模拟远视眼的成因
C．实验过程中，光屏上的像将缓慢向下移动
D．向透镜外抽水后，在水透镜左侧放合适凸透镜能在屏上成清晰的像，可模拟远视眼的矫正
7．如图所示，水平面AC由粗糙程度相同的铁面AB和铜面BC拼接而成，AB=BC，磁铁M在水平拉力作用下从A到C做匀速直线运动，M在AB和BC段运动的时间分别为t1、t2，拉力做的功分别为W1、W2。则（　　）

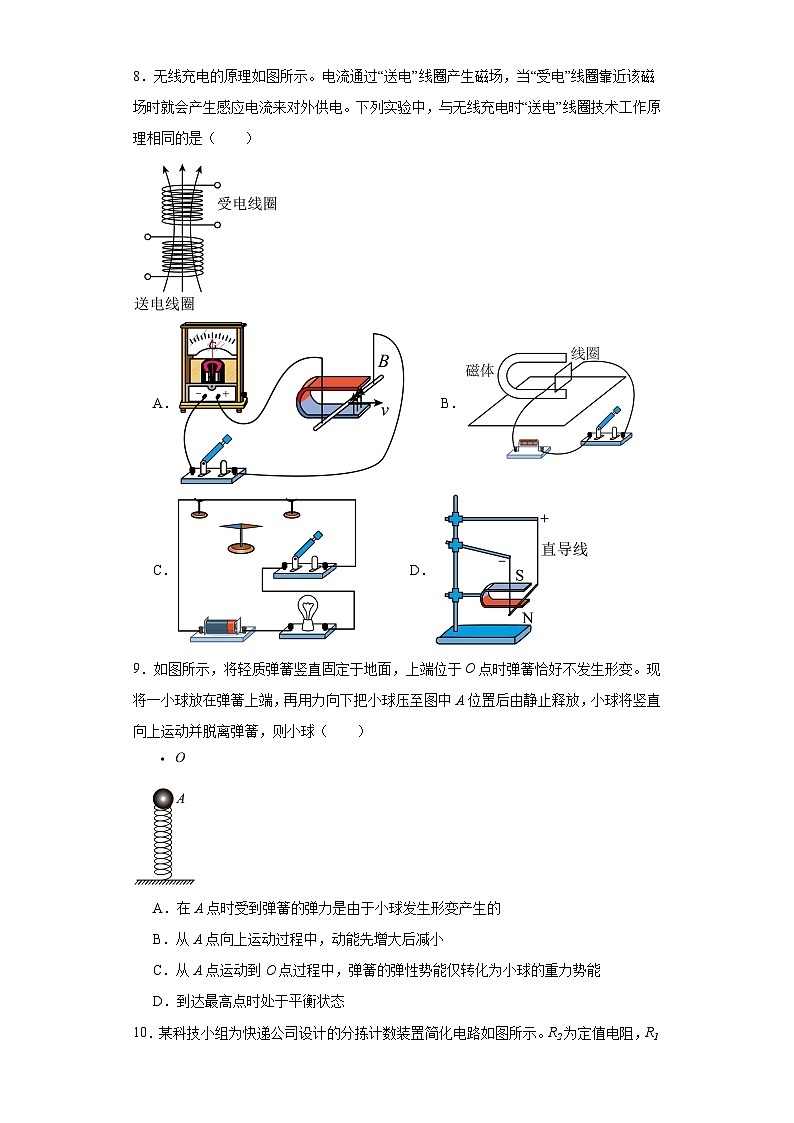

A． t1=t2W1=W2 B． t1 C． t1=t2W1>W2 D． t1>t2W1 8．无线充电的原理如图所示。电流通过“送电”线圈产生磁场，当“受电”线圈靠近该磁场时就会产生感应电流来对外供电。下列实验中，与无线充电时“送电”线圈技术工作原理相同的是（　　）

A．       B．
C．     D．
9．如图所示，将轻质弹簧竖直固定于地面，上端位于O点时弹簧恰好不发生形变。现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，则小球（　　）

A．在A点时受到弹簧的弹力是由于小球发生形变产生的
B．从A点向上运动过程中，动能先增大后减小
C．从A点运动到O点过程中，弹簧的弹性势能仅转化为小球的重力势能
D．到达最高点时处于平衡状态
10．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，其阻值与光照强度大小成反比。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）

A．电阻R1的阻值变小 B．通过R2的电流变大
C．电阻R1两端的电压变大 D．电阻R2消耗的功率变大
11．盛有甲、乙两种液体的相同烧杯放在水平桌面上。将两个完全相同的物体A、B放入杯中，静止时如图所示，液面刚好相平。A、B所受浮力分别为和，液体对烧杯底部的压强分别为和，桌面受到压强分别为和。则（　　）

A．      B．
C．     D．
12．图甲电路中，电源电压U不变，灯泡L标有“”字样，忽略灯泡电阻变化。电流表量程，电压表量程。只闭合开关S、，滑片P位于最右端，小灯泡恰好正常发光；在保障电路安全的前提下，移动滑片P，电流表示数与关系如图乙a所示；当断开闭合S、、时，电流表示数与的关系如图乙b所示，电路总功率的最大值为P，则（　　）

A． B．I1=0.45A C． D． P=1.8W

二、填空题
13．写出以下三种仪器的读数。
（1）图甲中，该物体长度为 cm。
（2）图乙中，此时秒表的示数为 s。
（3）图丙中，电能表示数为 kW·h，为保证安全，使用该电能表的电路最大总功率不能超过 W。

14．汽车涉及很多物理知识。
（1）车上安装了“北斗卫星导航”，它是通过 来传递信息的；
（2）四冲程汽油机的 冲程的能量转化与图甲相同，该冲程中 能转化为 能；
（3）如图乙，加装了尾翼（气流偏导器，截面如图丙所示），汽车在高速行驶过程中对路面的压力增大，这是由于尾翼上方空气流速较 （填“大”或“小”）。

15．小明参加中考体检时，了解到医疗设备中蕴含丰富物理知识。

（1）图甲是红外线医疗烤灯，主要利用红外线 效应显著的特点；将烤灯的三线插头插入插座中，烤灯工作时，其金属外壳也与 线相连。
（2）医用氧气瓶中的氧是通过 方法储存的。
（3）图乙（B超图像）、图丙（X光图像）是医院中两种常见的成像诊断方式，其成像原理 （填“相同”或“不同”）
16．如图所示是某款咖啡的制作过程，在装有咖啡粉的铜壶中放入冷水，然后将铜壶放到滚烫的沙子上，待水沸腾后得到一杯浓郁的咖啡。铜壶内的水是通过 的方式增大内能的，选择铜作为材质，可使咖啡快速沸腾，是利用铜的 好。在标准大气压下，若改用酒精灯将壶中100g，初温为10℃的水加热至沸腾，水需要吸收热量为 J，若此过程中消耗酒精4.2g，则热效率为 %。[c水=4.2×103 J/(kg⋅℃)，q酒精=3×107 J/kg]

17．工人用如图所示滑轮组提升重物，物重G=900N ，拉力F=400N，不计绳重和摩擦，重物匀速提升2m。此过程中，拉力F做功 J，滑轮组的机械效率为 %；若将该滑轮组的机械效率提高5%，需要用此滑轮组提升 N的重物。

18．如图所示，电源电压不变，灯泡L上标有“6V 3W”字样，忽略灯泡电阻变化，。当只闭合S、S2时，移动滑动变阻器的滑片P至距a端处，灯泡刚好正常发光；当只闭合S、S1时，保持滑动变阻器滑片不变，电流表示数变化了。则电源电压为 V，滑动变阻器最大阻值Rb ；只闭合S、S2，变阻器R的电功率和电路总功率的最大比值为 。

19．如图甲可测量水流对物体的冲击力，电源电压恒为3V，电流表量程为0∼0.6A，电阻丝MN长10cm、阻值为，其阻值与长度成正比；水平光滑杆AB上套有弹簧、滑块，弹簧每受到1N的拉力伸长1cm；弹簧左端固定，右端连接滑块，滑块与滑片P、物体Q通过竖直硬杆相连，滑片P与电阻丝接触良好。水流冲击力为零时，P与M端接触，电流表刚好满偏，此时电阻R0消耗的电功率为 W；当电流表示数为时，水流的冲击力为 N；小明设计了如图乙所示的电路，电压表接“”的量程，若把电压表的刻度盘改装成能直接读出水流冲击力的“冲力表”，则该“冲力表”的分度值为 N。


三、作图题
20．如图，画出反射光线OB对应的入射光线并标出折射角。

21．小琪站在电动扶梯的水平台阶上，随着扶梯匀速向上运动，请在图中画出小琪的受力示意图。（O点为小琪的重心）

22．如图，将图中电磁铁、滑动变阻器接入电路，使开关闭合后电磁铁与条形磁铁相互吸引，且滑片P向右移动时吸引力变小。


四、实验题
23．用图甲所示的实验装置做“观察水的沸腾”实验。

（1）某时刻温度计的示数如图甲所示，此时的水温为 ℃； （填“乙”或“丙”）图表示水沸腾前的情况；
（2）图丁为用相同装置加热a、b两杯水得到的温度与时间的关系图像，则两杯水质量的大小关系为ma mb；实验时气压 （填“大于”、“小于”或“等于”）标准大气压。
24．用鸡蛋做以下实验。

（1）如图甲，将鸡蛋放进茶叶水中煮较长时间，剥开发现蛋白变色，这是 现象；
（2）如图乙，用尺子快速水平击打杯口的硬纸片，鸡蛋由于 未随纸片飞出，最终落入杯内是因为受到 的作用；
（3）如图丙，在瓶中放入点燃的酒精棉，用剥壳的熟鸡蛋堵住瓶口，过了一会儿发现鸡蛋在 的作用下进入瓶中；
（4）如图丁，鸡蛋放在泡沫板的凹槽内，脚穿软底鞋站在鸡蛋上，鸡蛋并没有破裂，这是通过 减小对鸡蛋的压强。
25．用图甲所示的实验装置做“探究平面镜成像特点”实验。

（1）选择两支完全相同的蜡烛目的是 ；
（2）在蜡烛B位置放光屏，光屏上不能呈现蜡烛A的像，说明平面镜所成的像是 像；
（3）如图乙，将平面镜在竖直平面内绕M点逆时针转过一定的角度，则蜡烛A所成像 （填字母）；
A．逆时针转过一定的角度
B．位置保持不变
C．反方向转过相同的角度
（4）如图丙，将玻璃板与水平桌面成45°角固定，让蜡烛水平向右做直线运动，将看到蜡烛的像 （填“水平向右”、“水平向左”、“竖直向上”或“竖直向下”）运动。
26．如图所示，用甲、乙、丙三套装置完成实验。
实验一：探究不同物质吸热升温的现象；实验二：比较不同燃料燃烧放出的热量；三种供选择的液体分别用a、b、c表示，三种燃料分别用1、2、3表示。

（1）实验一是通过比较 反映液体吸收热量的多少；
（2）为了能完成两个实验，对图中器材进行以下几种调整，其中可行的是 （填字母）；
A．将甲图中的燃料换成3
B．将乙图中的液体换成a
C．将乙图中的液体换成c
D．将丙图中的燃料换成3
（3）在实验一中根据所测数据画出如图丁图像（不计热量的损失），则由此可知，实验一中①、②两种物质的比热容之比为 。
27．某实验小组“探究影响浮力大小的因素”实验。

（1）分析B、C可知，浮力的大小与 有关；由甲实验可知，酒精的密度为 kg/m3；
（2）如图乙所示，小明用粗细均匀的吸管制成简易密度计，放到水和另一液体中，测得浸入水和另一液体中的长度分别为H和h，已知水的密度为ρ水，则ρ液= （用字母表示）；
（3）小华根据液体密度ρ与浸入液体中的长度h的对应关系作出ρ-h图像，如图丙所示。据此分析，这种简易密度计的刻度线分布是不均匀的，且密度值越大，相邻刻度线之间的距离越 （填“大”或“小”）。
28．如图甲所示“探究电流与电阻的关系”实验。

（1）图甲中有一根导线接错了，在错的那根导线上画“×”，并画出正确的电路连接；( )
（2）排除故障后，小明将5Ω的电阻换成10Ω的电阻接入电路，接下来的操作是，调节滑动变阻器滑片， ；多次实验的数据记录在下表中，分析数据可得出结论 ；
实验序号
①
②
③
④
电阻R/Ω
5
10
20
25
电流I/A
0.40
0.20
0.10
0.08
（3）小明将定值电阻换成小灯泡L1，测出了几组电流和电压值，并绘制了L1的U-I图像如图乙所示，该图像不是直线的原因是 ；
（4）小华想测量额定电流为I0的灯泡L2正常发光时的电阻大小，利用灯泡L1和绘制的乙图，设计了如图丙所示的电路（电源电压为U）。请将她的实验步骤补充完整：
①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为 ，此时L2正常发光；
②将开关S0由1改接到2，滑动变阻器的滑片P ，若此时电流表的示数为I1（I1小于灯泡L1的额定电流）；
③灯泡L2正常发光时的电阻RL2= （用字母表示）。

五、计算题
29．我国从远古时代就开始利用浮力了。据考古工作者发现，在距今7500年前的新石器时期，我国古代劳动人民就制造出了独木舟，如下图所示。该独木舟外形可看成一个长方体，它长2m、宽0.6m、高40cm，质量为60kg。求：
（1）独木舟放在水平地面上时对地面的压强；
（2）独木舟能承载的最大货物的质量。

30．为模仿“钢梁承重后的下垂量h”的测试，兴趣小组用钢尺模拟桥梁，图甲是“钢尺承重后的下垂量h”测试仪，图乙是其原理图；已知压力F与下垂量h关系为，。电源电压不变，当电压表的示数为4V时，电流表示数为0.4A；当压力时，电路中的电流为I1，此时R的功率为P1；当压力时，电路中的电流为I2；且I1与I2相差0.1A。压敏电阻R与压力F的关系如图丙所示，忽略传感器与钢尺自重产生的影响。求：
（1）R0的阻值；( )
（2）R的功率P1；( )
（3）当电流表示数为0.48A时，钢尺的下垂量是 cm。


参考答案：
1．A
【详解】A．风能、水能、太阳能等清洁的一次能源可以转化为电能，供生活直接利用，故A正确；
B．石油、天然气、煤炭等短时间内不能再生，都属于不可再生能源，故B错误；
C．核电站是利用原子核裂变时释放的核能来发电的，核废料有放射性，处理不当，会污染环境，故C错误；
D．核能和地热能来自于地球内部，潮汐能是月球与地球共同作用形成的，不是来自太阳，故D错误。
故选A。
2．B
【详解】A．白气是水蒸气液化形成的小水滴，液化需要放热，故A不符合题意；
B．干冰逐渐变小，属于升华现象，升华吸热，故B符合题意；
C．露是由地面附近的水蒸气遇冷液化形成的小水珠，液化需要放热，故C不符合题意；
D．霜是空气中的水蒸气凝华形成的，凝华需要放出热量，故D不符合题意。
故选B。
3．C
【详解】A．为了形象地说明宇宙大爆炸，将一个粘有小塑料粒的气球看成宇宙，小塑料粒看成是宇宙中的天体，气球膨胀时，任意两颗小塑料粒之间的距离都在变大，表示宇宙中的天体在相互远离，它提供了宇宙处于不断膨胀状态的证据，故A不符合题意；
B．由于重力的方向是竖直向下的，所以剪断细线，小球竖直下落，故B不符合题意；
C．金属盘底部会出现水滴，是空气中的水蒸气遇冷液化形成的，液化需要放热。要使水滴更多，可以降低温度，使水蒸气更容易液化，在盘内加入适量开水，不会降低温度，故C符合题意；
D．收音机发出“咔咔”声，说明收音机收到了电磁波信号，这一实验现象验证了电磁波的存在，故D不符合题意。
故选C。
4．D
【详解】①能够看到荷花是因为荷花反射的光线进入眼睛，故①正确；②“锁沉江底”是因为铁锁受到浮力小于重力，故②错误；③声音是鸟的由鸣膜振动产生的，故③正确；④“满店香”是因为香气分子在做无规则运动引起的，故④正确，所以②错误，①③④正确，综上分析知，故ABC错误，D正确。
故选D。
5．C
【详解】A．电子的发现，说明原子是可分的，故A错误；
B．汤姆生发现了电子，卢瑟福建立了原子的核式结构模型，故B错误；
C．玻璃棒跟丝绸摩擦，由于玻璃棒束缚电子的能量弱，一些电子转移到丝绸上，玻璃棒因失去电子而带正电；丝绸因得到电子而带等量负电，故C正确；
D．太阳是恒星，它不是银河系的中心，故D错误。
故选C。
6．D
【详解】A．由图可知，此时物距大于像距，凸透镜成倒立缩小的实像；此时物距
u=70.0cm-20.0cm=50.0cm
像距
v=90.0cm-70.0cm=20.0cm
则
f＜20.0cm＜2f
解得
10.0cm＜f＜20.0cm
故A错误；
B．透镜注水后，凸透镜的焦距变小，对光线的会聚能力增强，像成在光屏的左侧，这是近视眼的成因，故B错误；
C．实验过程中，蜡烛变短，根据经过光心的光线的传播方向不变可知，像将向上移动，故C错误；
D．向透镜外抽水后，凸透镜的焦距变大，会聚能力减弱，在水透镜左侧放合适凸透镜能在屏上成清晰的像，可模拟远视眼的矫正，故D正确。
故选D。
7．C
【详解】磁铁M在水平拉力作用下从A到C做匀速直线运动，且AB=BC，由知道，磁铁在AB和CD面运动时间相等，即
t1=t2
因为AB为铁面，对磁铁有吸引力，而CD为铜面，对磁铁没有吸引力，所以磁铁对AB的压力大于CD，又因为铁面AB和铜面BC的粗糙程度相同，所以磁铁在AB面受到的摩擦力较大。
磁铁M在水平拉力作用下从A到C做匀速直线运动，处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，所以磁铁在AB面受到的拉力较大，又因为
AB=CD
所以，根据知道，拉力在AB面做的功较大，即
W1>W2
综上分析可知， C符合题意，ABD不符合题意。
故选C。
8．C
【详解】由题知，无线充电时送电线圈主要是产生磁场，其原理是通电导体周围存在磁场，是电流的磁效应；
A．图中无电源，但有线圈、磁铁，这是发电机的原理图，发电机的原理是电磁感应现象，即闭合电路的部分导体做切割磁感线运动时产生感应电流，故A不符合题意；
B．图中有电源，是通电导体在磁场中受到力的作用，不是电流的磁效应，故B不符合题意；
C．图中是奥斯特实验，其原理是通电导体周围存在磁场，是电流的磁效应，故C符合题意；
D．图中是电动机的原理图，是通电导体在磁场中受到力的作用，故D不符合题意。
故选C。
9．B
【详解】A．在A点时受到弹簧的弹力是由于弹簧发生形变产生的，故A错误，不符合题意；
B．从A点向上运动过程中，可分两个阶段，在小球到达O点前的平衡位置，小球所受合力方向向上，速度不断增大，离开O点前的平衡位置后，其所受合力方向向下，速度不断变小，其速度先增大后减小，则动能先增大后减小，故B正确，符合题意；
C．从A点运动到O点过程中，弹簧的弹性势能转化为小球的重力势能和动能，故C错误，不符合题意；
D．小球运动至最高点时，只受重力作用，不是平衡状态，故D错误，不符合题意。
故选B。
10．C
【详解】A．根据电路图可知，两电阻串联，计数器（电压表）测R1的电压，已知光敏电阻的阻值与光照强度大小成反比，所以激光被遮挡瞬间电阻R1的阻值变大，故A错误；
B．电阻R1变大，由串联电阻的规律可知，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，通过R2的电流变小，故B错误；
C．根据U=IR可知，电流变小时，R2两端的电压变小，由于电源电压不变，由串联电路的电压规律可知，则R1两端的电压变大，故C正确；
D．根据P=I2R可知，电阻R2消耗的功率变小，故D错误。
故选C。
11．B
【详解】由图可知，两个完全相同的物体A、B在甲、乙两种液体中都处于漂浮状态，此时浮力等于重力，所以F浮A=F浮B，又因为V排A
又因为甲、乙液面刚好相平，由液体压强公式可知

因为V排A
由可知

由可知

而


所以，又因为两烧杯与桌面的接触面积相等，根据可得

综上分析知，故ACD不符合题意，B符合题意。
故选B。
12．B
【详解】A．只闭合开关S、，滑动变阻器和灯泡串联接入电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，滑片P位于最右端，此时滑动变阻器接入电路的电阻为0，小灯泡恰好正常发光，电源电压即为灯泡正常工作时电压6V，故A不符合题意；
BC．由乙图可知滑动变阻器接入电路的电阻为R时，通过电路的电流最小，根据欧姆定律可知此时滑动变阻器接入电路的电阻最大，电压表量程，根据串联分压原理可知电压表示数为3V，根据欧姆定律可得此时通过电路的电流为

串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压为

代入相关数据即得到

解得

当断开，闭合S、、时，定值电阻和滑动变阻器并联接入电路，电流表测干路电流，由乙图可知滑动变阻器接入电路的电阻为R时，通过电路的电流最大，通过电路的最大电流为，并联电路干路电流等于各支路电流之和，根据欧姆定律可得干路电流为

代入相关数据即得到，

解得

滑动变阻器接入电路的电阻为2R时，通过电路的电流为

故B符合题意，C不符合题意；
D．当断开闭合S、、时，定值电阻和滑动变阻器并联接入电路，电流表测干路电流，电路总功率，电源电压U不变，即当电流表量程达到最大值时，电路总功率的最大为

故D不符合题意。
故选B。
13． 3.00 307.5 2023.6 4400
【详解】（1）[1]该刻度尺的分度值是1mm，此时物体的长度是

（2）[2]图中秒表的分度值是0.1s；小表盘是5min多一点，大表盘是7.5s；所以此时秒表的示数为307.5s。
（3）[3]电能表的示数为2023.6 kW·h。
[4]为保证安全，使用该电能表的电路最大总功率不能超过

14． 电磁波 做功 内 机械 小
【详解】（1）[1]电磁波能在真空中传播，可以将信息通过无线电的方式传输到世界各地。车上安装“北斗卫星导航”，是通过电磁波来传递信息的。
（2）[2][3][4]由图甲知，点火爆炸装置将燃料的化学能转化为内能，再将内能转化为盖子的机械能，这一过程将化学能转化为内能，内能转化为机械能，与四冲程汽油机的做功冲程相同。
（3）[5]由图丙可知，由于气流偏导器上表面平直，下表面凸起，当车高速行驶时，气流偏导器的上方空气流速小，压强大；下方空气流速大，压强小，对尾翼产生一个向下的压强差，从而增大汽车对路面的压力。
15． 热 地 压缩体积 不同
【详解】（1）[1]红外线具有热效应，穿透能力强等特点，图甲是红外线医疗烤灯，主要利用红外线热效应显著的特点。
[2]将烤灯的三线插头插入插座中，烤灯工作时，其金属外壳也与地线相连，可以防止触电。
（2）[3]医用氧气瓶中的氧是通过压缩体积方法来将氧气液化储存的。
（3）[4]B超图像是利用超声波传递信息、X光图像是利用电磁波中的X射线传递信息，其成像原理不同。
16． 热传递 导热性 3.78×10⁴ 30
【详解】[1]将咖啡壶放到滚烫的沙上，壶内的水从沙子上吸收热量，是通过热传递增加壶内水的内能。
[2]选择铜作为材质，可使咖啡快速沸腾，是利用铜的导热性好。
[3]把100g水加热至沸腾需要吸收的热量

[4]酒精完全燃烧释放的热量

酒精灯烧水的热效率

17． 2400 75 1200
【详解】[1]由图可知，滑轮组绳子的有效股数n=3，则绳子自由端移动的距离

拉力F做功

[2]拉力做的有用功

滑轮组的机械效率

[3]不计绳重和摩擦，动滑轮的重力

将该滑轮组的机械效率提高5%时，其机械效率η'=80%，设提升重物的重力为G'，因克服重物重力所做功为有用功，克服重物重力和动滑轮重力做的功为总功，滑轮组的机械效率

解得。
18． 12 48 0.8
【详解】[1][2]灯泡L上标有6V 3W字样，忽略灯泡电阻变化，可将灯泡看成定值电阻，由可得灯泡的电阻

通过灯L的电流

当只闭合S、时，L和R串联，灯泡正常发光，移动滑动变阻器的滑片P至距a端处，可得电源电压
      ①
当只闭合S、时，R0与R串联，保持滑动变阻器滑片不变，电流表示数变化了0.1A，R0阻值小于灯L阻值，此时电路总电阻变小，电流变大为

可得电源电压
    ②
由①②解得：，
[3]当只闭合S、时，L和R串联，电路中电流相等，由可知变阻器R的电功率和电路总功率的比值即为电阻之比

即当变阻器R阻值最大时，变阻器R的电功率和电路总功率的比值最大为

19． 1.8 5 0.5
【详解】[1][2]由图甲可知，定值电阻R0与电阻丝串联，电流表测电路中的电流，P与M端接触时电阻丝接入电路中的电阻为零，电路为R0的简单电路，因为电流表的量程为0∼0.6A，所以电流表刚好满偏时电路中的电流为0.6A，此时电阻R0消耗的电功率

由欧姆定律可知，电阻R0的阻值

当电流表示数为0.3A时，电路中的总电阻

由串联电路的电阻特点可知，此时电阻丝接入电路的电阻

由电阻丝MN长10cm、阻值为，其阻值与长度成正比可知，电阻丝接入电路的长度

由弹簧每受到1N的拉力伸长1cm可知，此时水流的冲击力

[3]由图乙可知，定值电阻R0与电阻丝串联，电压表测电阻丝左侧电阻两端的电压，由于电压表在电路中相当于断路，因此电阻丝全部接入电路，由串联电路的电阻特点可知，此时电路中的总电阻

电路中的电流

因为电压表的量程为0∼3V ，所以电压表的分度值为，由欧姆定律可知，电压表之间电阻丝两端的电压为时这部分电阻丝的阻值

由电阻丝MN长10cm、阻值为，其阻值与长度成正比可知，电阻丝接入电路的长度

由弹簧每受到1N的拉力伸长1cm可知，“冲力表”的分度值

20．
【详解】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线左侧的水中画出入射光线，方向指向入射点，然后再根据折射角大于入射角，在空气中画出折射光线，折射角是折射光线与法线的夹角，如图所示

21．
【详解】小琪站在自动扶梯上随扶梯匀速向上运动，因此他相对于扶梯静止，受平衡力的作用，在竖直方向上受到重力和支持力的作用，二力平衡。过重心作竖直向下的力（即重力）和竖直向上的力（即支持力），如图所示：

22．
【详解】开关闭合后，要使螺线管与条形磁铁相互吸引，应使电磁铁左侧是N极，由安培定则可知：螺线管正面的电流方向向上，电流从螺线管右端流入，左端流出；滑动变阻器滑片P向右移动会使吸引力变小，即此时电路中电流变小，滑动变阻器连入电路的阻值变大，可得出需使滑动变阻器左侧下接线柱连入电路，如图

23． 93 乙 > 小于
【详解】（1）[1]由图甲可知，温度计的分度值是1℃，因此此时水温是93℃。
[2]水沸腾之前，烧杯中的水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小，所以图乙是水沸腾前的情况。
（2）[3]由图乙可知，a杯水初温高于b杯，加热时间相同，a杯水升温慢，说明a杯水的质量大于b杯。
[4]标准大气压下水的沸点为100℃，气压越低，水的沸点越低；由图丁可知，水的沸点此时为98℃，小于100℃，故此时的气压要小于标准大气压。
24． 扩散 惯性 重力 大气压 增大受力面积
【详解】（1）[1]鸡蛋白变色，是因为茶水中的色素分子扩散到了鸡蛋中，属于扩散现象。
（2）[2]用尺子快速水平击打杯口的硬纸片，由于鸡蛋具有惯性，鸡蛋要保持原来的状态，即未随纸飞出。
[3]最终重力使鸡蛋落入杯内。
（3）[4]酒精棉燃烧，冷却后，瓶内气压减小，大气压将鸡蛋压入瓶中。
（4）[5]鸡蛋放在泡沫板的凹槽内，增大了受力面积，从而减小了压强。
25． 便于比较像与物的大小关系 虚 B 竖直向下
【详解】（1）[1]实验中选择两支完全相同的蜡烛，是利用等效替代法，让其中一支未点燃的蜡烛与点燃蜡烛的像完全重合，就可以比较像与物的大小关系。
（2）[2]光屏能够承接实像，承接不到虚像，蜡烛B位置放光屏，光屏上不能呈现蜡烛A的像，说明平面镜所成的像是虚像。
（3）[3]将平面镜在竖直平面内绕M点逆时针转过一定的角度，像与物的连线与镜面垂直，平面镜所在的平面不变，则蜡烛A所成像位置保持不变。故AC不符合题意，B符合题意。
故选B。
（4）[4]当蜡烛A沿着桌面向右做直线运动时，根据物像相对于镜面对称的性质，则蜡烛A在平面镜中的像做竖直向下运动。
26． 加热时间 BC 1∶4
【详解】（1）[1]需要燃烧相同的燃料（确保相同时间放出的热量相同），加热相同的时间，比较质量和初温相同的不同液体升高的温度。
（2）[2]实验一是探究不同物质吸热升温的现象，需要选取相同质量的相同燃料、相同质量的不同液体进行实验；实验二是比较质量相等的不同燃料燃烧时放出的热量，需要选取相同质量的相同液体和相同质量的不同燃料进行实验。
AD．将甲图中的燃料换成3和将丙图中的燃料换成3都不能保证液体相同，故AD不符合题意；
B．将乙图中的液体换成a，选取甲、乙可以完成实验二，选取甲丙可以完成实验一，符合条件，故B符合题意；
C．将乙图中的液体换成c，选取乙、丙可以完成实验二，选取甲丙可以完成实验一，符合条件，故C符合题意。
故选BC。
（3）[3]“不同物质吸热升温的现象”中，由探究①由绘制出的两种液体温度随时间变化的关系图象，升高10℃，图象一对应物质的加热时间为10分钟（注意是均匀升温）；而图象二对应物质的加热时间为40分钟；根据Q=cmΔt，在质量和升高温度相同的情况下，比热容之比等于吸收热量之比，由转换法可知，两种物质吸收热量之比为，则两种物质的比热容之比为1∶4。
27． 物体排开液体的体积 小
【详解】（1）[1]图B、C中，液体的密度不变，物体排开液体的体积不同，物体浸入液体中时测力计的示数不同，则物体受到的浮力不同，所以，比较图B和C可知，物体受到的浮力大小与排开液体的体积有关。
[2]由图A、C可知，物体完全浸没在水中受到的浮力

由可得物体的体积为

根据A、D可知物体全部浸没在酒精中所受浮力

物体排开酒精的体积等于物体的体积，由可得酒精的密度为

（2）[3]由于同一密度计在甲、乙两图中均漂浮，所以浮力都等于重力，即密度计在水和液体中受到的浮力相等，假设密度计的底面积为S，根据阿基米德原理可知

则液体密度为

（3）[4]根据图像可知，密度值越大，相邻刻度线之间的距离越小。
28． 使电压表示数保持不变，并记录此时电流表示数 当导体两端的电压一定时，通过导体的电流与导体的电阻成反比 灯丝电阻随温度的升高而增大 I0 保持不动
【详解】（1）[1]原电路图中，电流表与定值电阻并联，电压表串联在电路中是错误的，在探究电流与电阻的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：

（2）[2]排除故障后，小明将5Ω的电阻换成10Ω的电阻接入电路，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，故接下来的操作是，调节滑动变阻器滑片，使电压表示数保持不变，并记录此时电流表示数。
[3]根据表中数据可知，当电阻增大为原来的几倍，电流就减小为原来的几分之一，故可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（3）[4]由图乙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故L1的U-I图像不是直线。
（4）[5][6][7]实验步骤：
①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为I0，此时L2正常发光；
②将开关S0由1改接到2，滑动变阻器的滑片P保护不动，若此时电流表的示数为I1（I1小于灯泡L1的额定电流；
③在步骤①中，L1短路，L2与滑动变阻器串联，调节滑动变阻器的滑片P，使电流表的示数为，此时L2正常发光；
在步骤②中，L2短路，L1与滑动变阻器串联，因电流为I1，由图丙知，L1对应的电压为U1，根据串联电路的规律和欧姆定律，则滑动变阻器接入电路的阻值

在步骤①中，由欧姆定律，滑动变阻器两端的电压为

根据串联电路电压的规律，L2的额定电压为

则灯泡L2正常发光时的电阻为

29．（1）500Pa；（2）420kg
【详解】解：（1）独木舟放在水平地面上时，对地面的压力等于独木舟的重力，即

独木舟与地面的接触面积为

根据可得，独木舟对水平地面的压强为

（2）当承载的最大货物时独木舟恰好浸没，此时独木舟排开水的体积为

根据阿基米德原理可得，独木舟受到水的浮力为

由于独木舟仍为漂浮，则总重力为

故总质量为

则承载的最大货物的质量为

答：（1）独木舟放在水平地面上时对地面的压强是500Pa；
（2）独木舟能承载的最大货物的质量是420kg。
30． 10Ω 3.5W 3
【详解】由图乙知道，电阻R0与压敏电阻R串联，电压表测R0两端的电压；
解：（1）由欧姆定律知道，R0的阻值

（2）由图丙知道，压敏电阻R的阻值与压力的关系为一次函数，因此可设

当时，，则

解得

当，时，，则

解得

因此压敏电阻R的阻值与压力的关系式为

当压力时，压敏电阻的阻值

当压力时，压敏电阻的阻值

由串联电路的电阻特点知道，当压力时，电路中的总电阻变小，根据欧姆定律知道，此时电路中的电流变大，因此

由串联电路的电压特点和欧姆定律可知，当压力时，电源电压
①
当压力时，电源电压
②
由①②解得


则R的功率

（3）由欧姆定律知道，电流表示数为0.48A时电路中的总电阻

由串联电路的电阻特点可知，此时压敏电阻R的阻值

由于

此时的压力

由知道

答：（1）R0的阻值是10Ω；
（2）R的功率P1是3.5W；
（3）当电流表示数为0.48A时，钢尺的下垂量是3cm。
