安徽省淮南市第二中学2017-2018学年高二上学期期中考试物理（理）试题

这是一份安徽省淮南市第二中学2017-2018学年高二上学期期中考试物理（理）试题，共10页。试卷主要包含了11，6V，75 W，0 V不变，其中可能正确的是，5V，求电源的电动势和内电阻，00等内容，欢迎下载使用。

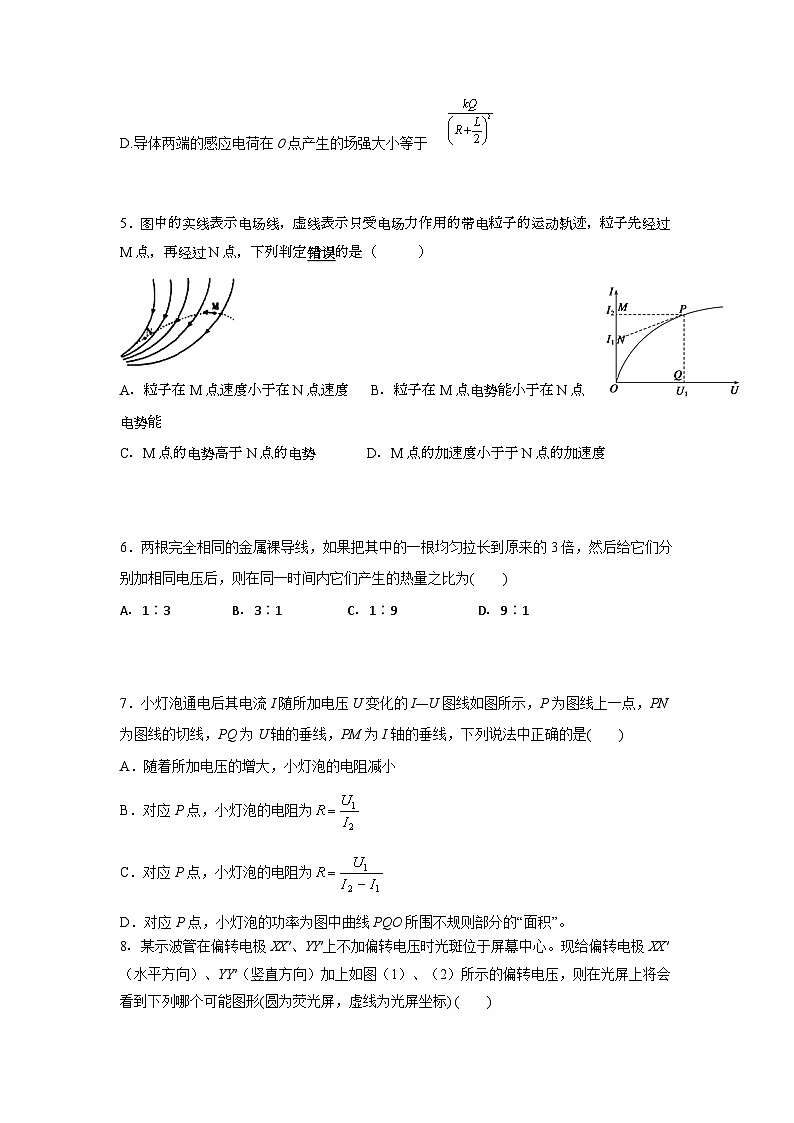

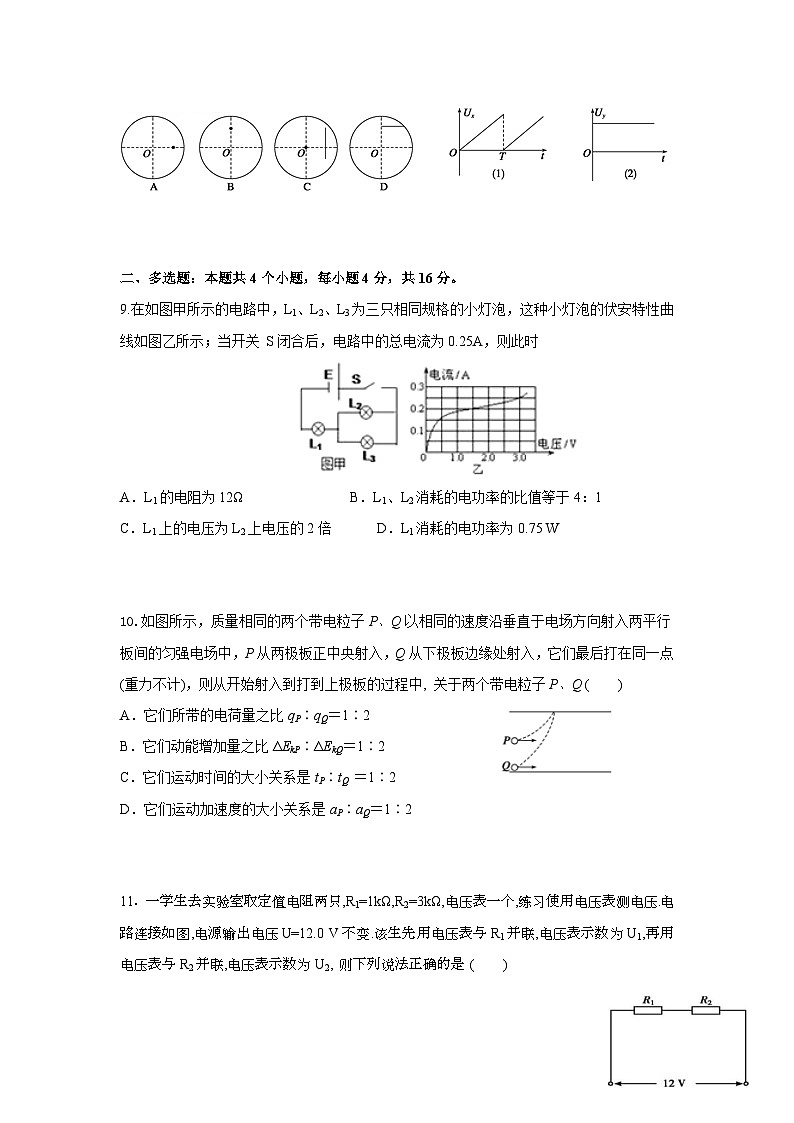

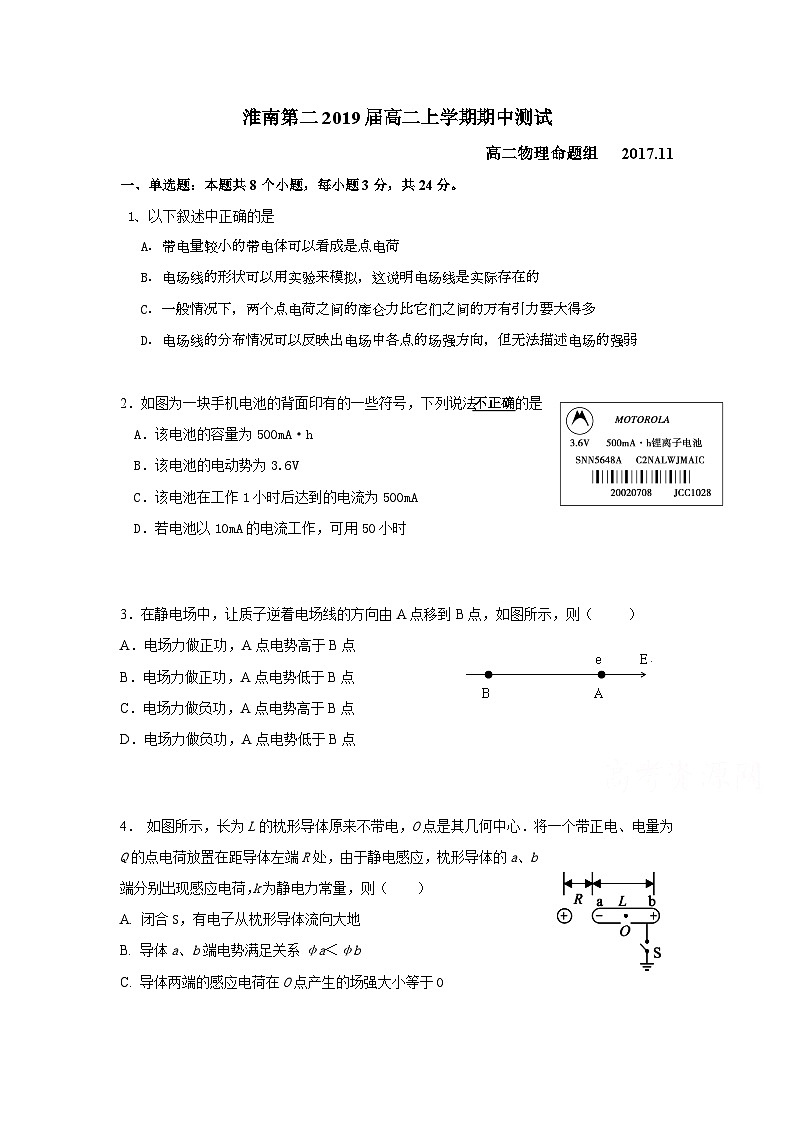

www.ks5u.com淮南第二2019届高二上学期期中测试高二物理命题组   2017.11一、单选题：本题共8个小题，每小题3分，共24分。1、以下叙述中正确的是A．带电量较小的带电体可以看成是点电荷B．电场线的形状可以用实验来模拟，这说明电场线是实际存在的C．一般情况下，两个点电荷之间的库仑力比它们之间的万有引力要大得多D．电场线的分布情况可以反映出电场中各点的场强方向，但无法描述电场的强弱 2．如图为一块手机电池的背面印有的一些符号，下列说法不正确的是A．该电池的容量为500mA·hB．该电池的电动势为3.6VC．该电池在工作1小时后达到的电流为500mAD．若电池以10mA的电流工作，可用50小时  3．在静电场中，让质子逆着电场线的方向由A点移到B点，如图所示，则（      ）A．电场力做正功，A点电势高于B点B．电场力做正功，A点电势低于B点C．电场力做负功，A点电势高于B点D．电场力做负功，A点电势低于B点  4． 如图所示，长为L的枕形导体原来不带电，O点是其几何中心．将一个带正电、电量为Q的点电荷放置在距导体左端R处，由于静电感应，枕形导体的a、b端分别出现感应电荷，k 为静电力常量，则（　　）A. 闭合S，有电子从枕形导体流向大地B. 导体 a、b 端电势满足关系 φa＜φbC. 导体两端的感应电荷在O点产生的场强大小等于0D.导体两端的感应电荷在O点产生的场强大小等于  5．图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，下列判定错误的是（　　　）A．粒子在M点速度小于在N点速度    B．粒子在M点电势能小于在N点电势能C．M点的电势高于N点的电势         D．M点的加速度小于于N点的加速度  6．两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的3倍，然后给它们分别加相同电压后，则在同一时间内它们产生的热量之比为(　　)A．1∶3    B．3∶1         C．1∶9       D．9∶1  7．小灯泡通电后其电流I随所加电压U变化的I—U图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是(　　)A．随着所加电压的增大，小灯泡的电阻减小B．对应P点，小灯泡的电阻为C．对应P点，小灯泡的电阻为D．对应P点，小灯泡的功率为图中曲线PQO所围不规则部分的“面积”。8．某示波管在偏转电极XX′、YY′上不加偏转电压时光斑位于屏幕中心。现给偏转电极XX′（水平方向）、YY′（竖直方向）加上如图（1）、（2）所示的偏转电压，则在光屏上将会看到下列哪个可能图形(圆为荧光屏，虚线为光屏坐标) (　　)  二、多选题：本题共4个小题，每小题4分，共16分。9.在如图甲所示的电路中，L1、L2、L3为三只相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示；当开关 S闭合后，电路中的总电流为0.25A，则此时A．L1的电阻为12Ω                   B．L1、L2消耗的电功率的比值等于4：1C．L1上的电压为L2上电压的2倍        D．L1消耗的电功率为0.75 W   10.如图所示，质量相同的两个带电粒子P、Q以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入，它们最后打在同一点(重力不计)，则从开始射入到打到上极板的过程中, 关于两个带电粒子P、Q (　　)A．它们所带的电荷量之比qP∶qQ＝1∶2B．它们动能增加量之比ΔEkP∶ΔEkQ＝1∶2C．它们运动时间的大小关系是tP∶tQ ＝1∶2D．它们运动加速度的大小关系是aP∶aQ＝1∶2  11．一学生去实验室取定值电阻两只,R1=1kΩ,R2=3kΩ,电压表一个,练习使用电压表测电压.电路连接如图,电源输出电压U=12.0 V不变.该生先用电压表与R1并联,电压表示数为U1,再用电压表与R2并联,电压表示数为U2, 则下列说法正确的是 (　　)  A.U2一定小于9.0 V          B.U1一定大于3.0 VC.U1与U2之和小于12 V       D.U1与U2之比一定不等于1∶3    12． 一半径为R的均匀带正电圆环水平放置,环心为O点,质量为m的带正电的小球从O点正上方h高的A点静止释放,并穿过带电环,关于小球从A运动到与O对称的点A'的过程中,其重力势能、机械能(E)、电势能、加速度(a)随位置变化的图象如图所示(取0点为坐标原点且重力势能为零,加速度的正方向竖直向下,并取无限远处电势为零).其中可能正确的是(  ) A             B              C             D  三.实验题：本题共2个小题。（13题每空2分，14题每空1分。共15分。）13．在“测定金属的电阻率”实验中，(1)练习使用游标卡尺和螺旋测微器，图中游标卡尺的读数为      mm；图中螺旋测微器的读数为      mm．x.k.](2)用伏安法测金属丝的电阻Rx.正确连接好电路，进行实验测量，记录数据如下：次数123456U/V00.100.300.701.001.50I/A00.0200.0600.1600.2200.340由以上实验数据可知，他们测量Rx是采用图中的________图(选填“甲”或“乙”)．(3)(多选)任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是________．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差[B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D．用U­I图象处理数据求金属丝电阻可以减小偶然误差   14．测绘标有“3.8 V0.4A”小灯泡的伏安特性曲线，提供的实验器材有：A．电源E（4 V，内阻约0.4 Ω）      B．电压表V（2 V，内阻为2 kΩ）C．电流表A（0.6 A，内阻约0.3Ω）   D．滑动变阻器R（0～10Ω)E．三个定值电阻（R1 =1kΩ，R2=2kΩ，R3=5kΩ）   F．开关及导线若干（1）研究后发现，电压表的量程不能满足实验要求，为了完成测量，他将电压表进行了改装．在给定的定值电阻中选用     （选填“R1”、“R2”或“R3”）与电压表     （选填 “串联”或“并联”），完成改装。改装后电压表的量程是       。（2）选好器材后，按照该实验要求连接电路，如图所示（图中电压表已经过改装）．请指出电路中存在的两处不恰当的地方，它们分别是：①                      ；②                       ． （3）正确连接电路后，闭合开关，移动滑动变阻器的滑片P，电压表和电流表的示数改变，但均不能变为零．由此可以推断电路中发生的故障可能是导线         （选填图中表示导线的序号）出现了         （选填“短路”或“断路”）．四、解答题：15题10分，16题10分，17题12分，18题13分。共45分。 15、在如图所示的电路中，，，当电键K闭合时，R2上消耗的电功率为4W，当电键K断开时，电压表示数为4.5V，求电源的电动势和内电阻。     16、如图所示，在竖直放置间距为d的平行板电容器中，存在电场强度为E的匀强电场，有一质量为m、电荷量为+q的点电荷从两极板正中间处静止释放，重力加速度为g，则点电荷运动到负极板的过程（1）所需的时间是多少？（2）下降的高度是多少？               17、一根长为的绝缘细线下端连接一质量为m 的带电小球，上端悬挂在固定点O上，整个装置处于真空室内的匀强电场中，电场方向水平，电场强度大小为E．开始时小球静止于A点，此时细线与竖直方向的夹角θ=37°，如图所示．重力加速度为g，已知sin37°=0.60，cos37°=0.80．（1）求小球的电荷量q．（2）某时刻将匀强电场的方向突然改为竖直向上且电场强度大小保持不变，求小球通过最低点B时的速度大小及此时细线对小球的拉力大小。              18．如图所示，在xOy坐标系中，两平行金属板如图放置，OD与x轴重合，板的左端与原点O重合，板长L=2 m，板间距离d=1 m，紧靠极板右侧有一足够大荧光屏.两金属板间电压UAO随时间的变化规律如图所示，变化周期为T=2×10-3 s,U0=5×103 V,t=0时刻一带正电的粒子从左上角A点，以平行于AB边v0=1000 m/s的速度射入板间，粒子电量为q=1×10-5 C,质量m=1×10-7 kg.不计粒子所受重力.求：(1)粒子在板间运动的时间；(2)粒子打到屏上的速度；(3)若A处的粒子源以平行于AB边v0=1000 m/s的速度连续不断发射相同粒子，求荧光屏上的光带长度是多少？若向右移动荧光屏，屏上光带位置和长度如何变化（写出结论，不要求计算过程）。
一、单选题（每小题3分）1~5、CCDDB     6~8、CBD 二、多选题（每小题4分）9、AD       10、AD       11、AC         12、AB 三、实验题（13题每空2分，14题每空1分。共15分。）13、（1）13.55            1.196（1.195~1.198）（2）甲        （3）CD 14、（1）R2                  串联            0~4V（2）①6，采用电流表外接法     ②P，滑片应滑到a侧     （指出错误就可以得分）（3）8          断路四、解答题：15题10分，16题10分，17题12分，18题13分。共45分。 15、E=5V               5’      r=1Ω              5’   16、（1）      5’       （2）        5’   17、（1）     3’（2）       4’           3’  18、（1）     3’ （2）沿y轴方向速度      粒子速度        与x轴正方向夹角的正切值             5’（3） 最大侧移，粒子在T=2n×10-3s打入    最小侧移，粒子在T=（2n+1）×10-3s打入    光带长度      0.5m  光带位置下移，长度不变。                                   5’
