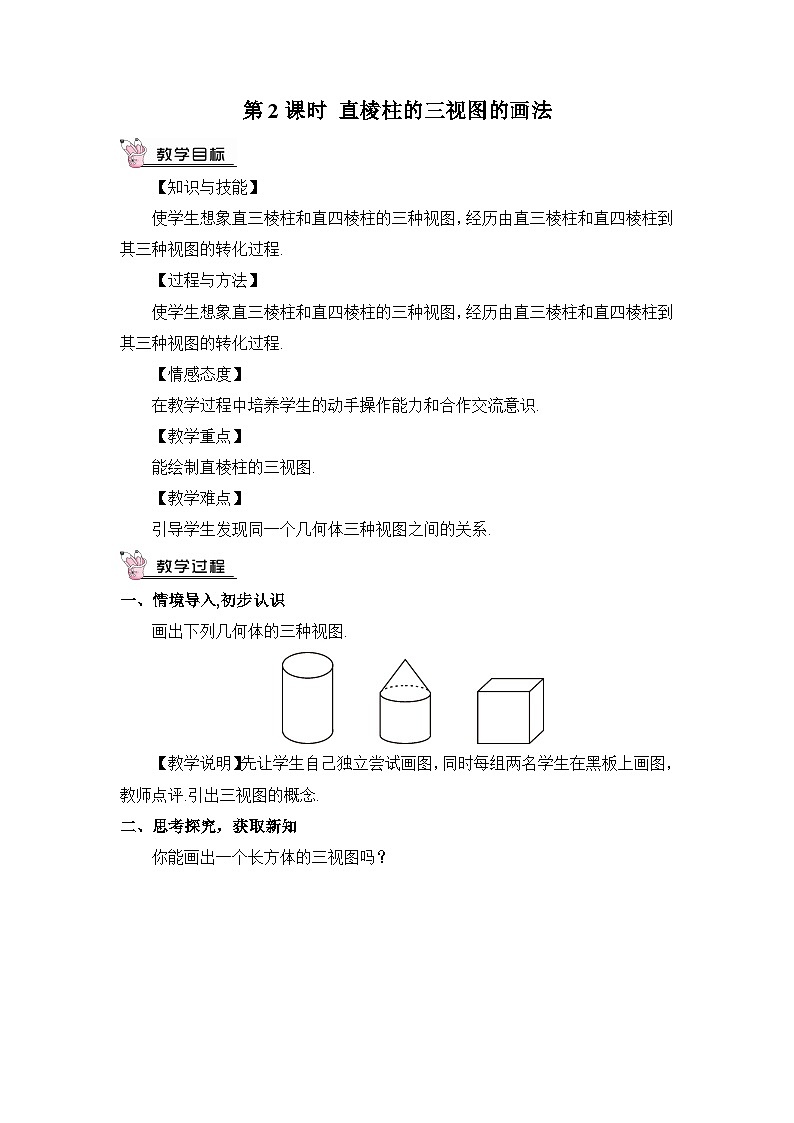

这是一份数学九年级上册2 视图获奖ppt课件，文件包含第2课时直棱柱的三视图pptx、第2课时直棱柱的三视图的画法教案及反思doc等2份课件配套教学资源，其中PPT共14页， 欢迎下载使用。

2 视图第二课时直棱柱的三视图
北师版数学九年级上册
请你找出下列物体所对应的主视图.
情境导入
（1）你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？
如图是一个正三棱柱.
底边为正多边形的直棱柱称为正棱柱.
探究新知
（2）小亮画出了这个几何体的三视图，你同意他的画法吗？讨论一下.
主视图
左视图
俯视图
（3）你所画的主视图与俯视图中有哪些部分对应相等？主视图与左视图中有哪些部分对应相等？左视图与俯视图呢？
主视图
左视图
俯视图
主视图
左视图
俯视图
在三种视图中，主视图反映长和高，俯视图反映长和宽，左视图反映高和宽。
在画三种视图时，对应部分的长度要相等.
长对正、高平齐、宽相等
通常把俯视图画在主视图下面，把左视图画在主视图右面.
例
画出如图所示的四棱柱的主视图、左视图和俯视图.
注意：在画视图时，看得见部分的轮廓线要化成实线，看不见部分的轮廓线要化成虚线.
例
画出如图所示的四棱柱的主视图、左视图和俯视图.
主视图
左视图
俯视图
两个三棱柱的底面均为等腰直角三角形，它们的俯视图分别如图所示，画出它们的主视图和左视图.
（1）
（2）
（1）
（2）
俯视图
俯视图
主视图
左视图
主视图
左视图
俯视图不能反映高度.
1. 已知某四棱柱的俯视图如图所示，画出它的主视图和左视图.
主视图
左视图
随堂练习
2. 画出如图所示几何体的主观图、左视图和俯视图.
长对正、高平齐、宽相等
课堂小结
习题5.31、2、3、4
课后作业
