物理人教版9年级全一册第15章精准教学★★★题库

这是一份物理人教版9年级全一册第15章精准教学★★★题库，共30页。










物理人教版


物理人教版9年级上册

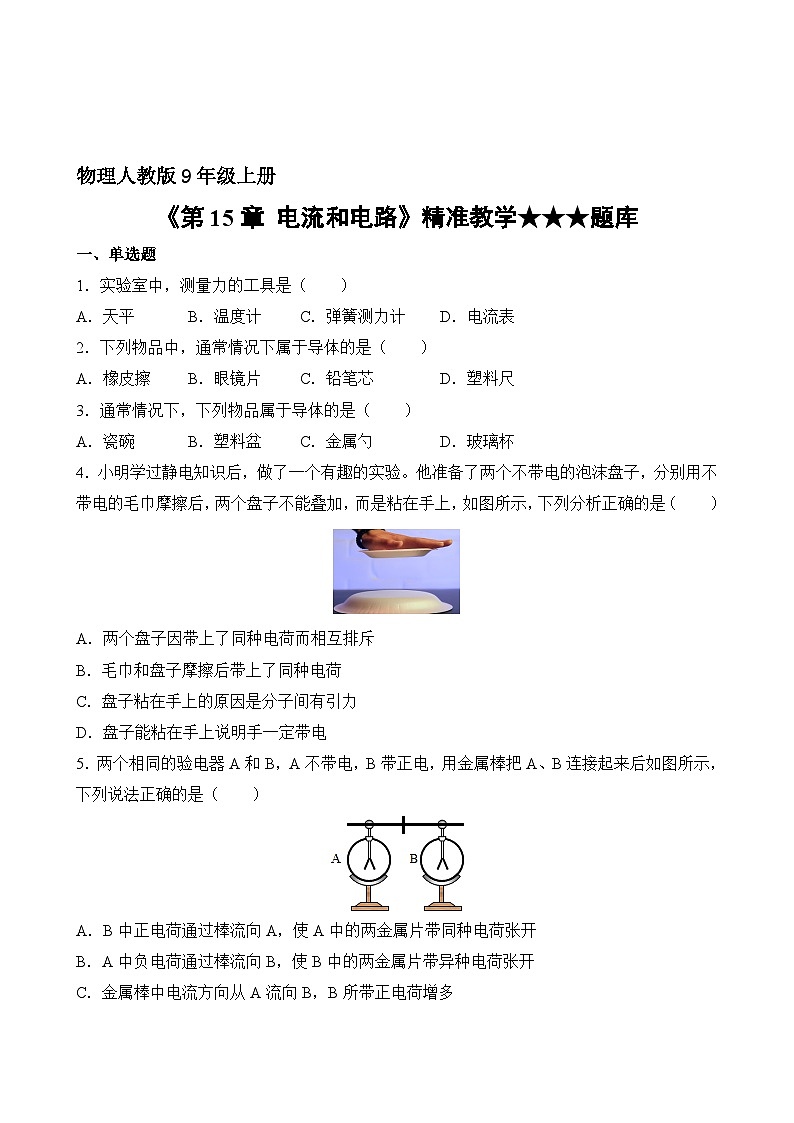

《第15章 电流和电路》精准教学★★★题库
一、单选题
1．实验室中，测量力的工具是（　　）
A．天平 B．温度计 C．弹簧测力计 D．电流表
2．下列物品中，通常情况下属于导体的是（　　）
A．橡皮擦 B．眼镜片 C．铅笔芯 D．塑料尺
3．通常情况下，下列物品属于导体的是（　　）
A．瓷碗 B．塑料盆 C．金属勺 D．玻璃杯
4．小明学过静电知识后，做了一个有趣的实验。他准备了两个不带电的泡沫盘子，分别用不带电的毛巾摩擦后，两个盘子不能叠加，而是粘在手上，如图所示，下列分析正确的是（　　）

A．两个盘子因带上了同种电荷而相互排斥
B．毛巾和盘子摩擦后带上了同种电荷
C．盘子粘在手上的原因是分子间有引力
D．盘子能粘在手上说明手一定带电
5．两个相同的验电器A和B，A不带电，B带正电，用金属棒把A、B连接起来后如图所示，下列说法正确的是（　　）

A．B中正电荷通过棒流向A，使A中的两金属片带同种电荷张开
B．A中负电荷通过棒流向B，使B中的两金属片带异种电荷张开
C．金属棒中电流方向从A流向B，B所带正电荷增多
D．金属棒中电流方向从B流向A，B所带正电荷减少

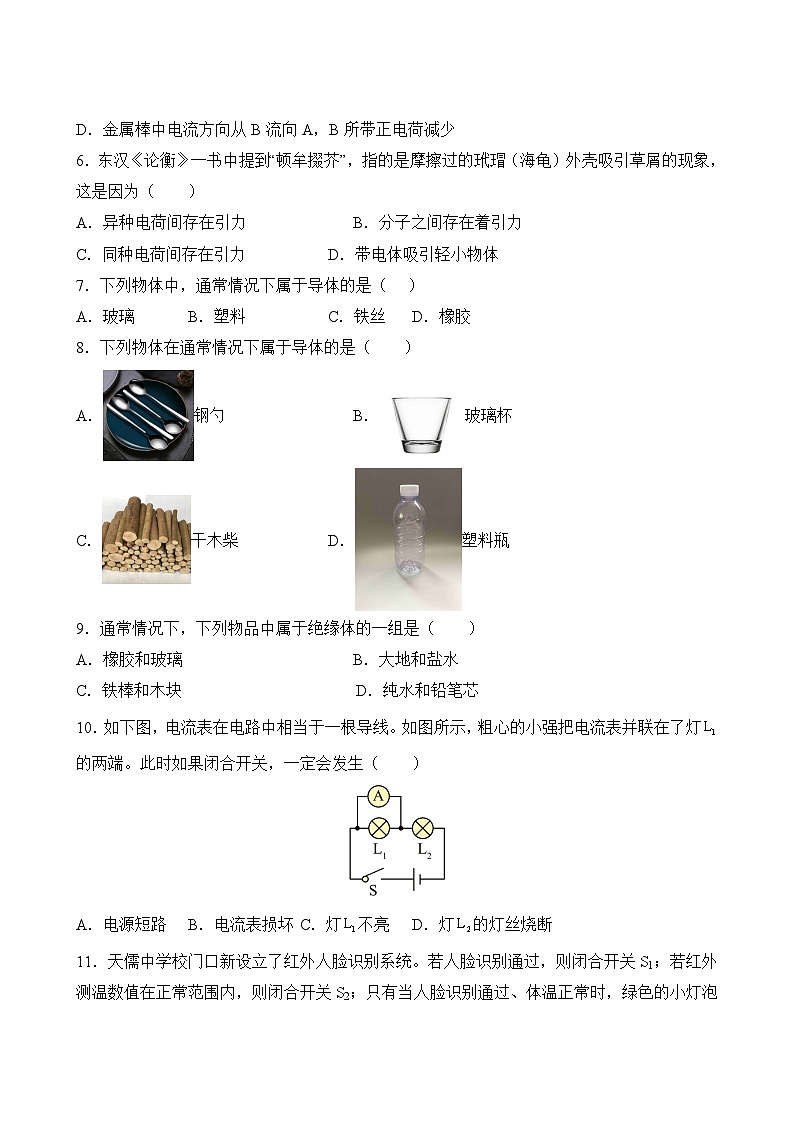

6．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这是因为（　　）
A．异种电荷间存在引力 B．分子之间存在着引力
C．同种电荷间存在引力 D．带电体吸引轻小物体
7．下列物体中，通常情况下属于导体的是（     ）
A．玻璃 B．塑料 C．铁丝 D．橡胶
8．下列物体在通常情况下属于导体的是（　　）
A．钢勺 B．玻璃杯
C．干木柴 D．塑料瓶
9．通常情况下，下列物品中属于绝缘体的一组是（　　）
A．橡胶和玻璃 B．大地和盐水
C．铁棒和木块 D．纯水和铅笔芯
10．如下图，电流表在电路中相当于一根导线。如图所示，粗心的小强把电流表并联在了灯的两端。此时如果闭合开关，一定会发生（　　）

A．电源短路 B．电流表损坏 C．灯不亮 D．灯的灯丝烧断
11．天儒中学校门口新设立了红外人脸识别系统。若人脸识别通过，则闭合开关S1；若红外测温数值在正常范围内，则闭合开关S2；只有当人脸识别通过、体温正常时，绿色的小灯泡亮起，提示可以通过。图中符合设计要求的是（　　）
A． B．
C． D．
12．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（　　）

A．S闭合后，灯L2将发生短路，L1会发光
B．要使小灯泡L1、L2串联，可去掉导线b
C．只改动一根导线，此电路不可能变为灯L1、L2并联
D．去掉导线b，在BD间接一个开关S1，S1只能控制L1
13．以“安培”为单位的物理量是（　　）
A．电荷量 B．电流 C．电压 D．电阻
14．如图所示的物品中，通常情况下属于绝缘体的是（　　）
A． 硬币 B． 陶瓷碗
C． 裁纸刀 D． 铅笔芯
15．下列物品中，属于绝缘体的是（　　）
A．塑料直尺 B．铜电线
C．转笔刀刀片 D．金属圆规
16．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（　　）

A．0.76A B．0.28A C．0.52A D．0.24A
17．如图所示电路中，两个电流表的示数均指到同一位置，以下说法正确的是（　　）

A．灯L1与L2是串联 B．电流表A1测的是灯L1的电流
C．通过灯L1的电流大小为1.12A D．电流表A1的示数为0.28A
18．疫情防控期间，我校校门口新增人脸识别测温系统。若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列设计合理的是（　　）
A． B．
C． D．
19．如图所示的电路中，开关S断开时，两灯都发光。当开关S闭合时（　　）

A．电流表一定被烧坏 B．两灯仍然发光
C．L1熄灭，L2发光 D．L1发光，L2熄灭
20．下列元件中，属于电源的是（　　）
A．日光灯 B．电视机 C．手机电池 D．电饭煲
21．如图所示，将温度为25 ℃的物体夹在A、B之间，闭合开关，灯泡可发光。以下选项中的物体最符合题意的是（   ）

A．铁钉 B．橡皮 C．塑料尺 D．玻璃棒
22．老师将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（　　）

A．这种现象与验电器的工作原理相同
B．气球和头发摩擦后，两者带同种电荷
C．两气球因带了异种电荷而互相排斥
D．摩擦的方法创造了电荷使两气球带了电
二、多选题
23．用一个开关控制两个电灯和一个小电动机同时工作，下列说法错误的是（　　）
A．一定要并联 B．一定要串联
C．可以串联也可以并联 D．一定混联
三、填空题
24．摩擦过的气球吸引纸屑是因为______，气球吸引纸屑的同时纸屑也吸引气球，其原因是______。

25．如图所示电流表分度值是___________A，电流表读数是___________A。

26．在横线处画出电源的电路符号_____________。
27．如图所示，电流表的示数为___________A。

28．亚洲艺术公园夏日荷花盛开时飘来的花香，这是______现象，荷叶上的两滴水聚成一滴表面分子间存在______，原子核中带正电的粒子是______。
29．英语听力测试时，各考场的有线扬声器是同时开指，也是同时停播的。当一个班级扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 ___________（选填“并”或“串”）联。播音的老师能同时控制所有扬声器的原因是开关连接在 ___________（选填“干路”或“支路”）上。教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是 ___________（选填“并”或“串”）联。
30．静电除尘技术是利用了带电体_______的性质；自制验电器的金属箔能张开是因为同种电荷相互_______（选填“排斥”或“吸引”）；与毛皮摩擦过的橡胶棒带_______电。
31．抗击新型冠状病毒期间，如图所示的体温计成了必备之物，它是依据液体的 ___________原理制成的，图中所示体温计的示数是 ___________℃。体温计的工作液是水银，水银一般情况下属于 ___________（选填“导体”“绝缘体”或“半导体”）。

32．如图所示，为避免司机低头观察仪表、忽略路况而造成事故，一种抬头显示器水平朝上安装在驾驶台上，司机平视时借助透明挡风玻璃就能看到竖直显示的像，挡风玻璃相当于______（选填“平面镜”或“凸透镜”）。新能源汽车在充电过程中，充电电路中的用电器是______（选填“充电桩”或“汽车蓄电池”）。

33．医用耳挂式口罩一般由熔喷布、无纺布、口罩带、记忆鼻夹等组成，其内、外层均采用无纺布，中层为聚丙烯熔喷布（一种超细静电纤维布）。由于带电的纤维布具有吸引______物体的性质，致使大部分携带有病毒的飞沫能被吸附在熔喷布表面而无法穿透。在制作口罩的过程中，应选用容易发生弹性形变的材料制作______（选填“口罩带”或“记忆鼻夹”）。佩戴时压紧鼻夹，使口罩与面部贴合，说明力可以改变物体的______。
34．摩擦起电的实质是电荷发生了___________，验电器的工作原理是___________，电流是电荷___________形成的。
35．教室里的各盏照明灯之间是___________联的，开关与它控制的照明灯应___________联，当教室里多开一盏照明灯时，干路上的电流将___________（选填“变大”、“不变”或“变小”）
36．如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果。当接“﹣”和“3”两接线柱时，最小刻度是_______，量程是_______；现在的读数是_______。

37．梳过头发的塑料梳子由于摩擦会带电。摩擦起电的实质是_________（选填“电荷的转移”或“创造了电荷”）。
38．如图所示，完全相同的A、B两金属片浸入盐水中，闭合开关后，小灯泡发光，通过灯泡灯丝的自由电子定向移动的方向是从________（选填“c到d”或“d到c”）。

39．与毛皮摩擦过的橡胶棒因为______电子而带负电。如图所示，用带电的橡胶棒接触验电器的金属球，这两片金属箔因为带__________电荷而张开。

40．智能手机与人们的生活联系越来越紧密，人们在一天中使用手机的频次很高，常需要给手机充电，那么给手机充电时，手机电池相当于_______（选填“用电器”或“电源”）；使用手机打电话时，手机电池将_________能转化为电能。
41．如图所示的电路图中：

（1）灯泡L1和L2是___________（选填“串联”、“并联”）；
（2）开关S2控制___________；
（3）当开关S1、S2、S3都闭合时，若L1灯泡的灯丝断了，则L2灯泡是___________（选填“发光”、“不发光”）。
42．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该闭合开关 _____；如果闭合开关S1、S2，该电路会形成 _____。

43．如图所示的充电宝带有手电筒功能，手电筒的发光二极管发光时，充电宝相当于电路中的______，此时将______（选填“化学能转化为电能”或“电能转化为化学能”）。

四、作图题
44．将图中电路补充完整，要求两灯串联。

45．请在方框中画出实物电路对应的电路图。

46．画出下面实物图的电路图。

47．某同学给某牧场设计了一个警报电路，将整个牧场用导线围起来，要求：正常情况下值班室灯亮，若有牲畜撞坏牧场围墙导线被拉断值班室的灯亮且电铃响报警。值班人员就可以去查看修复，以免牲畜逃跑。请用笔画线代替导线设计连接电路。

48．请将图中的器材连接完整，并根据实物连接在虚线框内画成对应的电路图。要求：两灯串联，电压表只测L1灯两端的电压。

49．请根据实物图，在框中用笔画出电路图。

五、实验题
50．在探究“并联电路中电流的关系”实验中：

（1）在连接或拆除电路时，开关必须___________；
（2）小明连好了如图甲所示的实物电路，闭合开关后，观察到电流表指针偏向零刻度线左侧，造成这一现象的原因是___________；
（3）改正电路连接后，小明测出了支路中的电流，准备拆除电路重新连接以便测干路电流；小华提出只变换某一根导线的一个线头连接，就可以测出干路中的电流。请在图中用笔画线在改动的导线上打“×”，再画出改接后正确连接的导线。___________
51．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验。

（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行__________，以正确选择电流表的量程；
（2）实验中，小明应该选择两个小灯泡规格是__________（选填“相同”或“不相同”）的；
（3）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整________（导线不得交叉）；
（4）小明在连接电路时，开关应处于__________（选填“闭合”或“断开”）状态；
（5）小明测出了L1支路上的电流，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则__________A、__________A。小明由此数据得出并联电路中干路电流和各支路电流的关系是__________（写关系式即可）；
（6）本次实验的不足之处是：__________。
52．小明同学和小刚同学分别在“探究并联电路中电流的规律”实验过程中。

（1）选择实验器材时，小明同学发现电流表的指针如图丙所示，在不更换电流表的情况下，小明的正确操作是对电流表______；
（2）纠正错误后，若在图乙中电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（3）测出A、B、C三处的电流如表所示，由此得出初步结论，这样得出的规律______（选填“准确”或“不准确”），理由是______。
位置
IA
IB
IC
电流/A
0.30
0.24
0.54
53．小明和同学们分别探究“并联电路中电流的关系”。

（1）小明设计了如图甲所示的电路，准备测量A点的电流。请你在图乙中用笔画线代替导线，完成实物电路的连接_________；（已知L1的电流为0.5A）
（2）闭合开关后，小明看到灯L2发光，但灯L1不发光，电流表示数为零，电路可能存在的故障是：__________；
（3）小红利用三个电流表设计了图丙所示电路，请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，然后画出正确的连接位置________；
（4）他们测完一组数据后接下来的具体操作应该是__________，这样做的目的是__________；
（5）小明将电流表接在A处，闭合开关，电流表如图丁，为使测量结果更准确，他应该__________，重新进行试验。测量时，闭合开关，发现指针向“0”刻度的左侧偏转，存在的错误是__________；

（6）同学们用同一个电流表分别测量A、B、C三处的电流，老师收集到几个组分别用甲、乙、丙、丁四种规格不同的小灯泡做实验测得的数据如下表：
组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
甲
甲
0.16
0.16
0.33
2
乙
丙
0.12
0.20
0.32
3
甲
丁
0.16
0.14
0.30
4
甲
丁
0.20
0.18
0.34
同学们在分析表格中的数据时发现其中一组数据有错误，你认为有错误的数据是第__________组，造成该组数据错误可能的原因是__________；
（7）分析表格中的数据得到的实验结论是：在并联电路中，__________。（字母表达式）
54．在探究“并联电路电流的关系”的实验中，如图甲是实验的电路图。

（1）小明同学在测量A处的电流时，闭合开关，发现电流表的指针偏转如图乙所示，原因是______；排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
（2）如表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处。
A点的电流
B点的电流
C点的电流



①______；②______。
55．同学们做“探究并联电路的电流规律”的实验，用两节干电池串联做电源，连接了如图甲所示电路；

（1）电路连接时开关应______，否则图甲电路连接完最后一根导线时会出现______（选填“L1”或“L2”）不亮，电流表______（选填“有”或“无”）示数；
（2）若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”号，并画出改动后的导线；______
（3）为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过______（选填“L1”或“L2”）的电流；那么当开关S接b时，请判断电流表能否正常测量通过另一条支路的电流，并说明理由：______。
56．探究并联电路的特点及电流规律。叶子姐姐和小雨在实验时，设计电路图和实物电路如图所示：


（1）在图（1）的电路中，断开开关S，两盏灯都不发光，说明干路开关控制________，将开关S改接到A点后断开，发现只有________发光，说明位于支路的开关控制它所在的支路，同时说明在并联电路中，各支路的用电器________；
（2）灯L1与L2并联，若电流表测L1的电流，根据要求将图（2）实物电路连接完整__________；
（3）若上述测量中，电流表的示数如图（3）甲所示，则通过灯泡L1的电流大小为________A，若干路中电流为0.52A，则通过L2电流大小为________A，在图（3）乙中标出测量L2电流时的电流表指针位置和所选用的接线柱_________。
57．小刚同学在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）正确连接电路后闭合开关时发现，电流表的指针发生了如图乙所示的偏转，由此可知在连接电路时 _____；
（2）改正错误后，他先将电流表接A处，闭合开关，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 _____；
（3）排除故障后，他在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为 _____A；
（4）小刚同学换用不同规格的小灯泡进行多次实验，主要目的是 _____（选填序号）；
A．减小实验误差
B．寻找普遍规律
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数 _____（选填“变大”“变小”或“不变”）。
六、综合题
58．基础问答、作图和计算：
（1）原子是由_______和________组成。原子核是由质子和中子组成的。质子带________电，中子不带电。电子的质量很小，但带_______电。原子核里质子所带的正电荷与核外所有电子总共带的负电荷在数量上________，整个原子呈中性（对外不显电性）；
（2）请根据电路图连接实物图_______；

（3）小丽家中的冰箱、彩电、洗衣机和两盏灯的工作电流分别为1.2A、250mA、1.1A、180mA、0.45A，当它们同时工作时，干路的总电流是_______ A。
七、计算题
59．某一电路中，每分钟通过导体横截面的电量为18C，求：
（1）通过导体的电流多大？
（2）在图示的电流表上标出此电流值。

60．在如图所示的电路中，电流表A1示数为0.5A，电流表A2示数为0.3A。求：通过小灯泡L2的电流。

61．小明家里有一台电视机、一台电冰箱、一盏灯，通过它们的电流分别是400mA、800mA、200mA，如果该同学家中电源线干路电流不允许超过5.5A，计算这些用电器能否同时工作？如果能，还能再装几盏相同的灯？
62．在如图所示的电路中，开关闭合后电流表A1的示数为1.8A，电流表A2的示数为0.7A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。

63．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A2的示数是0.7A，电流表A的示数如图2。求：
（1）A的示数为多少A？
（2）电流表A1的示数是多少A？

64．如图所示的电路中，电源电压为6V；
（1）当S1、S2都断开时，电流表的示数为0.5A，求通过R1、R2的电流各是多少安？
（2）当S1、S2都闭合时，灯L的电流为0.3A，电流表的示数为0.9A，求通过R1、R2的电流各是多少安？（要求写出必要的文字说明）

65．如图所示，当开关S断开时，电流表的示数为0.2A；当开关S闭合时电流表的示数为1.2A；求：
（1）通过电阻R1和R2的电流；
（2）开关S闭合时，某时刻电流表示数突然变小，但是有示数，故障原因可能是什么？

66．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。

67．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为 R1=2Ω，R2=8Ω，电源两端的电压保持不变。闭合开关S后，10s内通过R1的电荷量是20C。
求：（1）通过R1的电流；
（2）电源电压；
（3）通过R2的电流。

68．如图甲所示，由于两电流表所选的量程不同，当开关闭合时，两电流表指针的位置均如图乙所示，求：
（1）电路中的总电流是多少？
（2）通过灯L1和L2的电流各是多少？

69．小明家已有电冰箱、彩电、洗衣机、电饭锅各一台、两盏电灯，这些用电器正常工作时的电流如下表。若小明家进户线干路总电流不允许超过15A，妈妈还想新购置一台正常 工作电流为5A的微波炉。请回答：
用电器
电冰箱
彩电
电灯1
洗衣机
电饭锅
电灯2
正常工作电流
2A
500mA
200mA
1.5A
3A
250mA
（1）彩电正常工作时的电流为多少安?
（2）通过计算说明，能否将妈妈准备新购置的微波炉与以上用电器接入电路同时使用?
70．如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求
（1）通过L2的电流是多大；
（2）通过L1的电流是多大。

参考答案
1．C
2．C
3．C
4．A
5．D
6．D
7．C
8．A
9．A
10．C
11．B
12．B
13．B
14．B
15．A
16．B
17．C
18．A
19．D
20．C
21．A
22．A
23．ABD
24．带电体可以吸引轻小物质 力的作用是相互的
25．0.1 2.7
26．
27．1.5
28．扩散 引力 质子
29．并 干路 串
30．吸引轻小物体 排斥 负
31．热胀冷缩 37.8 导体
32．平面镜 汽车蓄电池
33．轻小 口罩带 形状
34．转移 同种电荷相互排斥 定向移动
35．并 串 变大
36．0.1A 03A 0.5A
37．电荷的转移
38．d到c
39．得到 同种
40．用电器 化学
41．并联 灯泡L1和L2 发光
42．S1、S3 短路
43．电源 化学能转化为电能
44．
45．
46．
47．
48． 、
49．
50．（1）断开 （2）电流表正负接线柱接反 （3）
51．（1）试触 （2）不相同 （3） （4）断开 （5）0.2 1 （6）只做一次实验，结论具有偶然性
52．（1）调零 （2）C （3）不准确 实验次数太少，结论存在偶然性
53．（1） （2）L1或电流表断路 （3） （4）换用不同规格的灯泡或改变电源电压进行实验 多次测量，才能总结普遍规律 （5）换用电流表的小量程
（6）电流表的正负接线柱接反了 4 电流表使用前没有调零
54．（1）电流表正负接线柱接反 0.24 （2）两盏灯泡的规格相同 只进行一次实验，结论具有偶然性
55．（1）断开 L2 有 （2） （3）L2 电流表不能正常测量通过另一条支路的电流，因为电流表的正负接线柱接反了
56．（1）整个电路 L2 互不影响 （2） （3）0.3 0.22
57．（1）电流表正负接线柱接反了 （2）电流表或L1断路 （3）0.24 （4）B （5）不变
58．（1）原子核 核外电子 正 负 相等 （2） （3）3.18
59．（1）0.3A；（2）
解：（1）通过导体的电流为

（2）测量0.3A的电流，为提高精确度，用小量程0～0.6A，如图所示：

答：（1）通过导体横截面的电量为0.3A；
（2）如图所示：

60．0.2A
解：如图所示，灯泡L1与灯泡L2并联，A1测量干路电流，A2测量灯泡L1的电流，根据并联电流规律特点，通过小灯泡L2的电流

答：通过小灯泡L2的电流为0.2A。
61．这些用电器可以同时工作，且还能装20盏相同的灯
解：家庭电路中，一盏灯、一台电视机、一台电冰箱是并联的，所以干路的电流为

此时干路的电流小于允许通过的最大电流5.5A，所以这些用电器可以同时使用。
剩余电流

通过一盏灯的电流

则还能装相同的灯的数量

答：这些用电器可以同时工作，且还能装20盏相同的灯。
62．1.1A，0.7A
解：由图可知L1、L2并联，电流表A1测干路电流，则

电流表A2测L2的电流，即

因为在并联电路中干路中的电流等于各支路电流之和，所以流过L1的电流为

答：通过灯泡L1的电流I1为1.1A，通过灯泡L2的电流I2为0.7A。
63．（1）1A；（2）0.3A
解：（1）由图1知，两电阻并联，A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，由图2可得：电流表A的量程为03A，则示数为1A，即干路电流为
I=1A
（2）因并联电路中干路电流等于各支路电流之和，所以电流表A1的示数为
I1=II2=1A0.7A=0.3A
答：（1）A的示数为1A；
（2）电流表A1的示数是0.3A。
64．（1）0A、0.5A；（2）0.6A、0A
解：（1）当开关S1、S2都断开时，L与R2串联，R1断路，R1的电流为0A。电流表测量电路中的电流，根据串联电路的电流特点可知，串联电路的电流处处相等，电流表的示数为0.5A，通过L、R2的电流为

（2）当开关S1和S2都闭合时，R2被短路，I2′＝0A；灯泡L和R1并联，电流表测干路电流，已知灯L的电流为0.3A，电流表的示数为0.9A，联电路中干路电流等于各支路电流之和，通过R1的电流为

答：（1）通过R1、R2的电流各是0A、0.5A。
（2）通过R1、R2的电流各是0.6A、0A。
65．（1）0.2A，1A；（2）R1或R2断路
解：（1）由图可知，当开关S断开时，只有电阻R1接入电路中，电流表测量通过R1的电流，电流表的示数为0.2A，则R1的电流为0.2A；当开关S闭合时，两个电阻并联，电流表测量干路中的电流，电流表的示数为1.2A，由于并联电路各支路互不影响，所以通过R1的电流仍为0.2A，根据并联电路的电流关系可知，R2的电流为

（2）开关S闭合时，某时刻电流表示数突然变小，但是有示数，这说明干路中是通路；由于并联电路中干路电流等于支路电流的和，电流表示数变小，说明一条支路发生了断路现象，则故障原因可能是R1或R2断路。
答：（1）通过R1的电流为0.2A，通过R2的电流为1A；
（2）R1或R2断路。
66．0.1A
解：由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
答：通过小灯泡L1的电流为0.1A。

67．（1）2A；（2）4V；（3）0.5A
解：（1）由电路图可知，开关闭合后两个电阻并联，10s内通过R1的电荷量是20C，则通过R1的电流为

（2）电源电压为

（3）通过R2的电流为

答：求：（1）通过R1的电流为2A；
（2）电源电压为4V；
（3）通过R2的电流为0.5A。
68．（1）1.5A；（2）1.2A 0.3A
解：（1）由题意可知两表读数分别为0.3A、1.5A，其中A1测干路电流，故干路电流为1.5A。
（2）L2电流为电流表测出0.3A，根据串联电流电流关系

答：（1）电路中的总电流是1.5A；
（2）通过灯L1电流1.2A，L2的电流0.3A。
69．（1）0.5A；（2）可以同时使用
解：（1）由表格数据可知彩色电视正常工作时的电流为
I=500mA=0.5A
（2）家庭电路中各个用电器是并联的，根据并联电路电流规律，通过各个用电器的总电流

答：（1）彩电正常工作时的电流为0.5A；
（2）通过计算，微波炉与表格中用电器同时使用时总电流是12.45A，小于15A，所以这些用电器能同时工作。
70．（1）0.5A；（2）0.7A
解：（1）由电路图知，两灯并联，电流表A1测的是通过灯L2的电流，A2测的是干路的电流，故通过灯L2的电流为0.5A。
（2）根据并联电路电流的特点可得，通过灯L1的电流

答：（1）通过L2的电流是0.5A；
（2）通过L1的电流是0.7A。
