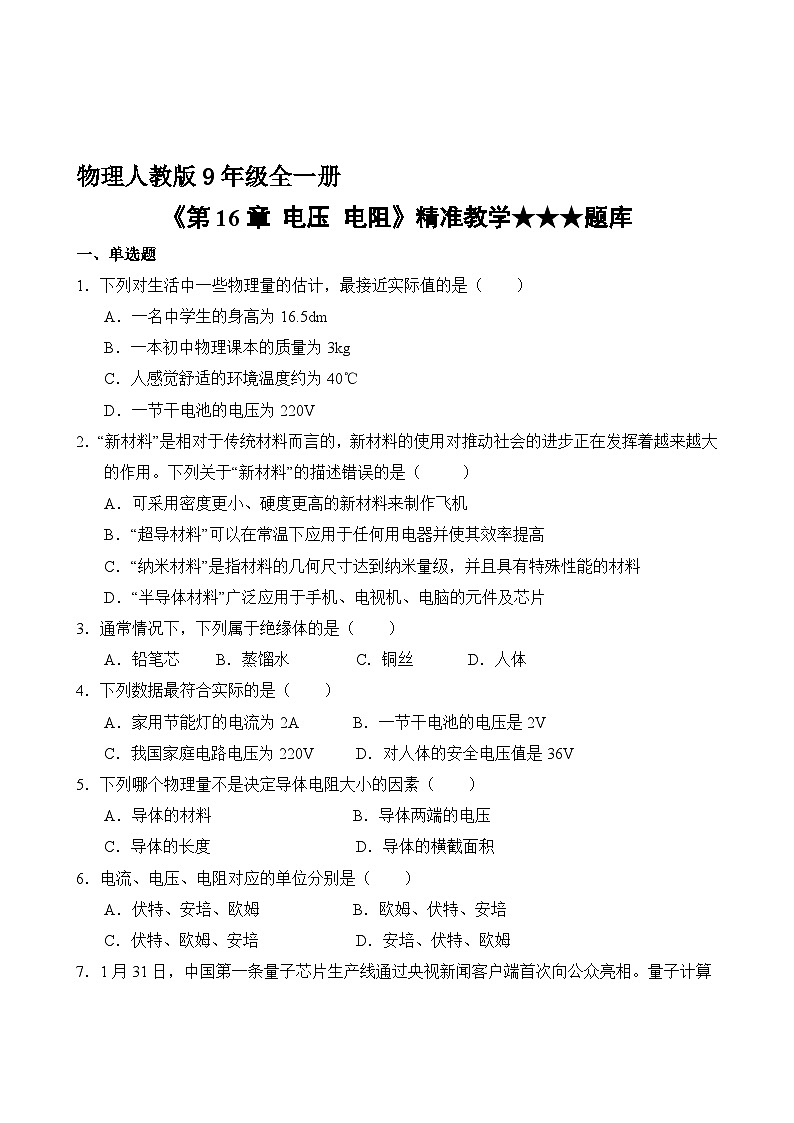

《第16章 电压 电阻》精准教学★★★题库
一、单选题
1．下列对生活中一些物理量的估计，最接近实际值的是（　　）
A．一名中学生的身高为16.5dm
B．一本初中物理课本的质量为3kg
C．人感觉舒适的环境温度约为40℃
D．一节干电池的电压为220V
2．“新材料”是相对于传统材料而言的，新材料的使用对推动社会的进步正在发挥着越来越大的作用。下列关于“新材料”的描述错误的是（　  　）
A．可采用密度更小、硬度更高的新材料来制作飞机
B．“超导材料”可以在常温下应用于任何用电器并使其效率提高
C．“纳米材料”是指材料的几何尺寸达到纳米量级，并且具有特殊性能的材料
D．“半导体材料”广泛应用于手机、电视机、电脑的元件及芯片
3．通常情况下，下列属于绝缘体的是（　　）
A．铅笔芯 B．蒸馏水 C．铜丝 D．人体
4．下列数据最符合实际的是（　　）
A．家用节能灯的电流为2A B．一节干电池的电压是2V
C．我国家庭电路电压为220V D．对人体的安全电压值是36V
5．下列哪个物理量不是决定导体电阻大小的因素（　　）
A．导体的材料 B．导体两端的电压
C．导体的长度 D．导体的横截面积
6．电流、电压、电阻对应的单位分别是（　　）
A．伏特、安培、欧姆 B．欧姆、伏特、安培
C．伏特、欧姆、安培 D．安培、伏特、欧姆

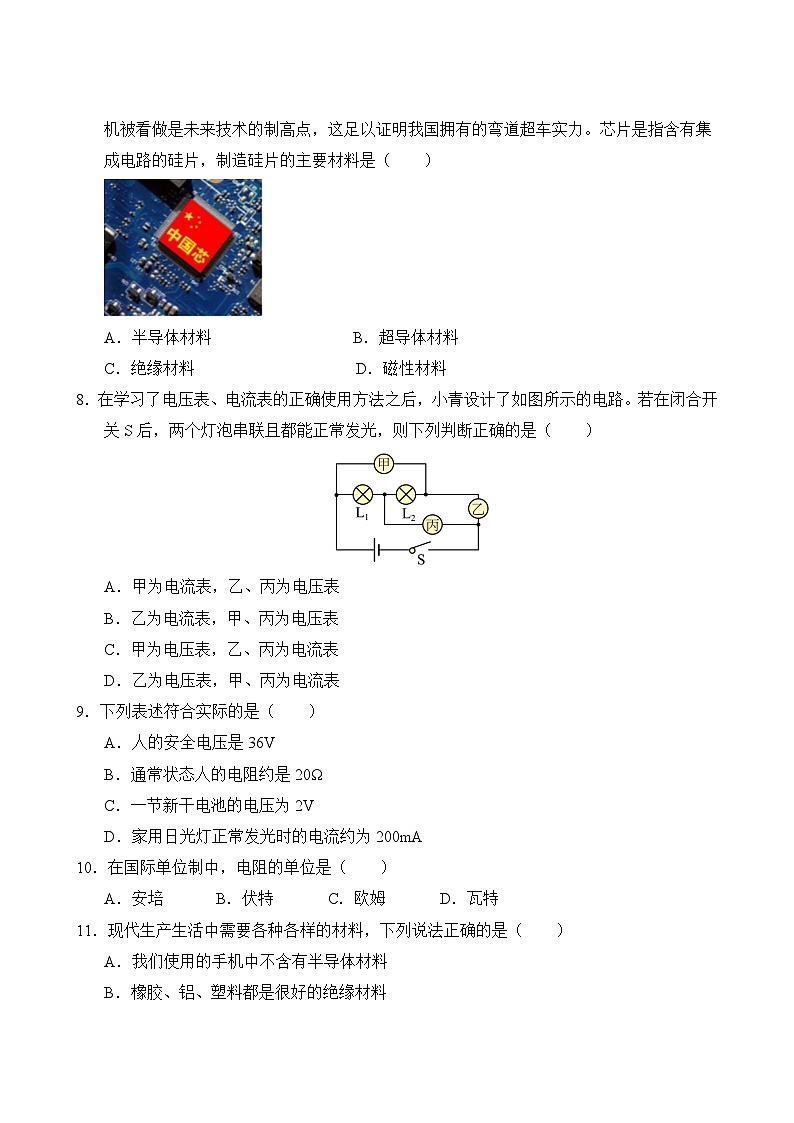

7．1月31日，中国第一条量子芯片生产线通过央视新闻客户端首次向公众亮相。量子计算机被看做是未来技术的制高点，这足以证明我国拥有的弯道超车实力。芯片是指含有集成电路的硅片，制造硅片的主要材料是（　　）

A．半导体材料 B．超导体材料
C．绝缘材料 D．磁性材料
8．在学习了电压表、电流表的正确使用方法之后，小青设计了如图所示的电路。若在闭合开关S后，两个灯泡串联且都能正常发光，则下列判断正确的是（　　）

A．甲为电流表，乙、丙为电压表
B．乙为电流表，甲、丙为电压表
C．甲为电压表，乙、丙为电流表
D．乙为电压表，甲、丙为电流表
9．下列表述符合实际的是（　　）
A．人的安全电压是36V
B．通常状态人的电阻约是20Ω
C．一节新干电池的电压为2V
D．家用日光灯正常发光时的电流约为200mA
10．在国际单位制中，电阻的单位是（　　）
A．安培 B．伏特 C．欧姆 D．瓦特
11．现代生产生活中需要各种各样的材料，下列说法正确的是（　　）
A．我们使用的手机中不含有半导体材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
12．华为是我国品牌强国企业，华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
13．下列物理量中，反映物质特性的是（　　）
A．电阻 B．速度 C．比热容 D．质量
14．一节新干电池的电压约为（　　）
A．1.5伏 B．15伏 C．150伏 D．300伏
15．关于电路的知识，下列说法中正确的是（　　）
A．有电压，就一定有电流
B．金属中的电流方向跟自由电子定向移动的方向相反
C．串联电路中用电器两端的电压处处相等
D．为使两灯同时亮，同时灭，两灯一定要串联
16．下列关于电压的叙述正确的是（　　）
A．手机电池的电压是220V
B．在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使导体中的自由电荷发生定向移动形成电流的原因
17．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω 1A”的字样，关于这个滑动变阻器的说法中，正确的是（　　）
①铭牌的含义是：连入电路中的最小值是20Ω，允许通过的最小电流是1A
②铭牌的含义是：连入电路中的最大值是20Ω，允许通过的最大电流是1A
③当滑片P向右移动时滑动变阻器的阻值变大，应该把A、C两个接线柱接入电路
④当滑片P向右移动时滑动变阻器的阻值变大，应该把B、C两个接线柱接入电路

A．②④ B．①③ C．②③ D．①④
18．科技小组的同学们准备制作“可调光台灯”，他们准备了电源、开关、导线和LED灯，以及如图所示的电位器（变阻器）。其中电位器中电阻丝的材料可以选用（　　）

A．铜 B．金 C．镍铬合金 D．橡胶
19．家用笔记本电脑USB接口的输出电压一般为（　　）
A．0.1V B．5V C．36V D．220V
20．下列事实中最能说明导体的电阻跟导体的材料有关的是（　　）
A．长度相同、粗细不同的铜丝的电阻不同
B．粗细相同、长短不同的铁丝的电阻不同
C．长短、粗细相同的铜丝和铁丝的电阻不同
D．以上说法都不对
21．学生在使用电压表测电压时，下列做法错误的是（　　）
A．将电压表与被测用电器串联
B．所用量程的最大值必须大于被测电路两端的电压
C．应该使标有“﹣”号的接线柱靠近电源的负极，另一端接线柱靠近电源的正极
D．如果被测电压不超过3V，为提高读数的准确性，可以用最大量程值为3V的量程
22．发光二极管是一种电子元件，简称LED。将LED接人电路中，闭合开关，下图中关于LED正负极、电流方向及发光情况的标注均正确的是（　　）
A． B．
C． D．
23．某电路两端电压约2.5V，某同学使用电压表的“﹣”和“15”两个接线柱测量电路两端电压时，将会出现什么情况（　　）
A．指针不动
B．指针偏转较小，测量值误差较大
C．指针反向偏转
D．指针偏转超出范围，电压表将损坏
24．图所示的滑动变阻器的接线方法在开关闭合前调节正确的是（　　）
A． B．
C． D．
25．在国际单位制中，电压的单位是（　　）
A．安培（A） B．伏特（V） C．库仑（C） D．欧姆（Ω）
26．下面有关导体电阻的说法中正确的是（　　）
A．导体没有电阻，绝缘体才有电阻
B．粗细、长短都相同的铜丝和铁丝相比，铁丝的电阻大
C．铜的电阻比铁的电阻小
D．要改变导体的电阻，可以通过改变电阻两端的电压来改变
27．在国际单位制中，电阻的单位是（　　）
A．焦耳（J） B．欧姆（Ω） C．瓦特（W） D．安培（A）
28．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是（　　）

A．A和B B．A和C C．C和D D．B和D
29．小明按导电性能的强弱将材料分为四类，关于这四类材料的相互关系及性能下列论述正确的是（　　）

A．由于超导体没有电阻，所以没有任何实际应用的价值
B．在一定的条件下，导体和绝缘体之间可以相互转化
C．硅、锗、铜等是重要的半导体材料有着广泛的应用
D．金属长导线的电阻一定比金属短导线的电阻大
30．关于电阻的说法中正确的是（　　）
A．导体中通电时才有电阻，不通电时就没有电阻
B．通过导体中的电流越大，电阻就越大
C．通过导体中的电流越小，电阻就越大
D．导体的电阻是导体本身的一种性质，与是否有电流无关
31．如图所示，当滑动变阻器的滑片P向右滑动时接入电路中的电阻变小的是（　　）
A． B．
C． D．
二、多选题
32．下列的选项中，不能够影响导体电阻大小的选项是（　　）
A．导体两端电压 B．通过导体的电流
C．导体的长度 D．导体的材料
33．下列属于导体的材料有（　　）
A．陶瓷 B．人体 C．金属 D．橡胶
34．下列因素中，对导体电阻大小有决定作用的是（　　）
A．导体的长度 B．导体的材料
C．导体两端的电压 D．通过导体的电流
三、填空题
35．图中电阻箱的示数为___________Ω。

36．如图所示，多芯线是高压输电常用的导线，多芯线中各根细导线之间的连接方式是____________（选填“串联”或“并联”）；材料、长度相同的多芯线的电阻_______________（选填“大于”、“小于”或“等于”）其中每一根细导线的电阻。

37．图甲所示是实验室常用电流表的表盘；小明在连接电路前发现指针偏转情况如图甲所示，接下来他应进行的操作是_________；图乙在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是_________V，电池的正极是_________（选填“锌片”或“铜片”）。

38．如图所示，闭合开关。用酒精灯给电阻丝加热，小灯泡的亮度变暗，说明温度升高，电阻丝电阻变 ___________。

39．容易导电的物体叫 _____，如铅笔芯、金属、人体、大地等；不容易导电的物体叫 _____，如橡胶、塑料、陶瓷等。导电能力介于两者之间的叫 _____，如硅、锗等。
40．思思在实验室做实验时，将一根铜导线剪去了一部分，则此铜导线的电阻 _____。在农村电网改造过程中，将电线换成更 _____的，这样可以减小输电线的电阻。
41．石墨烯是碳的二维结构。它作为一种新型的特殊材料，有很多特殊的性质，科学家研究发现，它在室温下传递电子的速度快，电子很容易通过它传输。可见，这种材料具有电阻______（选填“较大”或“较小”）的特点。
42．如图所示电路中，两只相同的灯泡L1、L2，在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电压表______示数；若电路发生的故障是灯L2灯丝断了，则电压表______示数。（均选填“有”或“无”）

43．甲图所示电流表的示数是 ___________A；乙图电压表的示数是 ___________V；丙图电阻箱的示数是 ___________Ω。

44．如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是______（选填“导体”、“半导体”或“绝缘体”）；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟______有关。

45．120mA=______A， 0.38kV=______V；
46．滑动变阻器上标有100Ω，5A的字样，如图所示：

（1）滑片P移到A点时，接入电路电阻为______Ω；
（2）将该滑动变阻器接入电路，则滑片P移到______点；
（3）如果将导线接到CD接线柱，则接入电路的电阻为______。
47．半导体的导电性能介于______和______之间，是重要的无线电材料，二极管就是用半导体材料做成的，它具有______性。
48．在如图电路中，如果将开关S1、S2都闭合，则电压表示数为6V；如果将开关S1闭合、开关S2断开时，电压表示数为4V；则当S1和S2均断开时，灯泡L2两端的电压是 ______V。

49．某高压电线的电压为1.5kV，合___________V，通过电风扇的电流是400mA，合 ___________A。
50．导体电阻大小和导体的______、______、______有关，滑动变阻器就是靠改变导体的______来实现变阻的。
51．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片，将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变暗，则应连接接线柱_____（选填“a、b”、“b、c”或“a、c”），并且和灯泡_____后接入电路中。

52．在甲图所示的电路中，当闭合开关S后，L1、L2_____（选填“串联”或“并联”），两个电压表指针偏转均如乙图所示，则电源电压为 _____V，灯L1两端电压为 _____V。

53．图是根据初中物理电学知识绘制的结构图，线条表示知识之间的逻辑联系。

（1）A、B两处应填写的电路连接方式为 _____电路和 _____电路。
（2）C处应填写的电路组成部分为 _____，D处应填写电路的状态为 _____。
（3）图中影响电阻大小的因素有：材料、_____、横截面积和温度。
四、作图题
54．根据实物图，画出对应的电路图。

55．如图所示，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，请将电路图连接完整。

56．请用笔画线代替导线，将图（a）中的实物连接成正确电路，要求：电流表测通过小灯的电流，电压表测小灯两端的电压。若电路中的电流为0.26 A，请在图（b）中标出电流表指针的位置及其所连接的接线柱。

57．如图所示，在三个圆圈内分别填入合适的电表的符号。要求：两个灯泡L1、L2并联。

58．请按照如图电路图连接对应的实物图（电压表选量程，电流表选0~0.6A量程）。

59．在如图所示电路中，有一根导线尚未连接，请按要求用笔线代替导线完成电路连接。要求：
（1）闭合开关S后，小灯泡L发光；
（2）向右移动变阻器的滑片P时，电流表的示数变小。

五、实验题
60．在“探究串联电路中用电器两端的电压与电源两端电压的关系”实验中，小梦设计了如图所示的电路。

（1）在连接电路时，开关应处于 _____（选填“闭合”或“断开”）状态。
（2）实验过程中，小梦先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L1两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，这种操作将会导致的电压表接法错误是 _____（选填“与用电器串联”、“正负接线柱接反”或“量程选择错误”）。
UAB/V
UBC/V
UAC/V
2.9
1.7
4.5
（3）错误改正后，测出AB、BC、AC间的电压记录在表中，小梦依据本次实验数据可以得出的结论是：串联电路总电压 _____（选填“等于”或“不等于”）各用电器两端的电压之和。
（4）小梦认为只通过一组实验数据就得出的实验结论并不可靠，正确的操作是 _____。
61．在探究影响导体电阻大小因素的实验时，做了如下猜想
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示：
编号
材料
长度l/cm
横截面积S/mm2
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
（1）按照如图所示实验电路，在M、N之间分别接入不同的导体，来比较导体电阻的大小，大梦认为可以根据灯泡亮度的变化来判断接入导体电阻的大小，小梦则提出，此实验中这种方法不可取。这是因为电源电压一定时，所选导体的阻值相差太小。灯泡亮度变化 ___________（填“明显”或“不明显”），那么，你认为通过观察 ___________可以更直观地判断出接入电路中导体电阻的大小；
（2）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 ___________（选填“增大”或“减小”）了输电线的电阻。为了验证该结论，应该选用编号为 ___________（填入格式“*与*”）的两段导体接入MN两端，进行实验。

62．小东同学用图甲所示的电路探究“串联电路中电压特点”。

（1）在串联电路中，开关位置的改变______（选填“影响”或“不影响”）它对用电器的控制。实验中应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）连接电路前，小东发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 ______；在测量L2两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表______（填序号）；
A．正确测出灯泡L2两端的电压
B．指针偏转超过电压表量程
C．指针反偏
（3）如表是实验测量的数据，进行小组交流讨论，有同学认为测第3组数据时电路出现故障，电路可能存在的故障是______；
实验次数
灯L1两端电压U1/V
灯L2两端电压U2/V
电路两端电压U/V
1
2.0
1.0
3.0
2
1.2
1.8
3.0
3
3.0
0
3.0
（4）排除故障重新实验后，可以得出：串联电路两端的电压等于______。
63．如图所示，春华同学选用两节新干电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。

（1）电压表在接入电路前通常要进行 _____，实验中最好选择规格 _____（填“相同”或“不同”）的小灯泡；
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为 _____V；
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U、U、U，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是 _____（用公式表示）；
试验次数
U/V
U/V
U/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（4）小明进行多次实验的主要目的是 _____（填序号）。
①减小实验误差
②寻找普遍规律
64．在探究“导体的电阻与哪些因素有关”的问题时，小明进行如下实验。如图所示，实验板上固定了四根金属丝。a、b、c的长度均为1m，d的长度为0.5m。a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面都相同。

（1）通过 _____判断电阻大小的变化；
（2）在“探究电阻与长度的关系”时，要选用 _____两根金属丝先后接入电路。
65．学校物理小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到如表所示数据。

导体代号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.4
锰铜合金
0.20
b
0.5
0.4
镍铬合金
0.16
c
0.5
0.2
镍铬合金
0.08
d
1.0
0.2
镍铬合金
0.04
（1）实验中，通过比较电路______的大小，判断导体电阻的大小；
（2）选取导体c、d进行实验，可以探究导体电阻大小与导体______的关系；
（3）选取导体b、c进行实验，可以探究导体电阻大小与导体______的关系；
（4）在材料一定时，导体的电阻大小与导体的长度成______比，与导体的横截面积成______比；
（5）小明在科技活动中，了解到有一种用半导体材料制成的热敏电阻，其电阻R随温度t变化的图象如图所示，热敏电阻的阻值随温度的升高而______（填“增大”或“减小”）。
66．如图是“探究影响导体电阻大小因素”的实验装置。实验板上固定了四根金属丝。a、c、d为镍铬合金，b为铜；a、b、c长度相同，d的长度小于a；a、b、d横截面积相同，c的横截面积大于a。分别将：
（1）a和b接入电路，是探究导体电阻与导体______的关系；
（2）a和c接入电路，是探究导体电阻与导体______的关系；
（3）a和d接入电路，是探究导体电阻与导体______的关系。

67．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
一、导体电阻跟导体长度有关；
二、导体电阻跟导体横截面积有关；
三、导体电阻跟导体材料有关。
同学们想利用如图所示的电路和下表中的导体验证上述猜想。

导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
（1）为探究猜想一：选取材料、______相同，长度不同的导体，分别接入如图电路中，通过比较电路中______的大小，判断导体电阻的大小；
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体______（填写导体代号）来进行实验，在实验中电阻R的作用是______；
（3）在用A、B、C三个导体进行探究时，小明发现电流表的指针偏转角度很小，且读数几乎相等，无法比较出电阻的大小，你将如何利用现有器材解决这个问题？_____。
六、计算题
68．有两个灯泡L1、L2组成的串联电路，已知L2两端的电压是4V，电源是由四节新干电池串联供电。问：
（1）电源电压是多少？
（2）L1两端的电压是多少V？
69．如图所示电路，电源由两节新干电池提供，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）灯泡L1两端电压多少？
（2）通过灯泡L1电流多少？

70．在如图所示的电路中，电源两端电压为，开关闭合后电压表示数为。求：定值电阻两端的电压。

71．如图所示，将小灯泡L1和L2串联在电路中，只闭合开关S，电压表V的示数为3V，电压表V1的示数为2V，求：
（1）电源的电压；
（2）小灯泡L2两端的电压；
（3）再闭合开关S1后电压表V1的示数。

72．如图所示，电源电压3V，电压表示数为1.2V，电流表示数0.5A，求：
（1）通过L1的电流大小；
（2）L1两端的电压大小。

73．如图所示，已知电源电压为6V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为2.5V，通过灯泡L2的电流为0.5A，问：
（1）通过灯泡L1的电流是多少？
（2）灯泡L1两端的电压是多少？
（3）若灯泡L1灯丝被烧断，则电压表V1和电压表V2的示数分别为多少？


参考答案
1．A
2．B
3．B
4．C
5．B
6．D
7．A
8．B
9．D
10．C
11．D
12．A
13．C
14．A
15．B
16．D
17．C
18．C
19．B
20．C
21．A
22．B
23．B
24．A
25．B
26．B
27．B
28．B
29．B
30．D
31．D
32．AB
33．BC
34．AB
35．3608
36．并联 小于
37．调零 0.5 铜片
38．大
39．导体 绝缘体 半导体
40．减小/变小 粗
41．较小
42．有 无
43．1.5 2.4 622
44．导体 长度
45．0.12 380
46．100 A 0Ω
47．导体 绝缘体 单向导电
48．2
49．1.5×103 0.4
50．材料 长度 横截面积 长度
51．a、b 串联
52．串联 6 4.8
53．串联 并联 电源 短路 长度
54． 55．
56． 57．
58． 59．
60．（1）断开（2）正负接线柱接反 （3）等于 （4）选择不同规格的灯泡进行多次实验
61．（1）不明显 电流表的示数 （2）减小 A与C
62．（1）不影响 不同 （2）调零 C （3）灯L2短路 （4）等于各部分电压之和
63．（1）凋零 不同 （2）1.2 （3）U=U+U （4）②
64．（1）电流表示数 （2）a、d
65．（1）电流表示数 （2）长度 （3）横截面积 （4）正 反 （5）减小
66．（1）材料 （2）横截面积 （3）长度
67．（1）横截面积 电流 （2）C、F、G 保护电路 （3）电流表改接小量程
68．解：（1）根据串联电路中总电压等于各分电压之和，且一节新电池的电压为1.5V可知，电源电压为
U＝4×1.5V＝6V
（2）已知两灯泡串联，已知L2两端的电压U2＝4V，根据串联电路的电压特点可知，L1两端的电压为
U1＝U-U2＝6V-4V＝2V
答：（1）电源电压是6V；
（2）L1两端的电压是2V。
69．解：（1）一节干电池的电压为1.5V，电源由两节新干电池提供，则电源电压

由电路图知：两灯泡并联，由并联电路的电压特点可得，灯泡L1两端电压

（2）电流表A1测干路电流，则干路电流，电流表A2测灯泡L2所在支路电流；则通过灯泡L2电流，由并联电路的电流特点可得，通过灯泡L1电流

答：（1）灯泡L1两端电压为3V；
（2）通过灯泡L1电流为0.2A。
70．解：两电阻串联，电压表测量电阻R2的电压，定值电阻两端的电压

答：定值电阻两端的电压为2V。
71．解：（1）由图可知：当只闭合开关S时，两灯泡串联，电压表V1测L1两端的电压，电压表V测电源电压。电压表V1得L1两端的电压：U1=2V；电压表V测电源电压，测得电源电压：U=3V。
（2）由串联电路中的电压规律可得小灯泡L2两端的电压
U2=U﹣U1=3V﹣2V=1V
（3）再闭合开关S1后，小灯泡L2被短路，电路变成只有小灯泡L1的简单电路，此时小灯泡L1两端的电压
U'=U=3V
即此时电压表V1的示数为3V。
答：（1）电源电压3V；
（2）小灯泡L2两端的电压1V；
（3）再闭合开关S1后电压表V1的示数是3V。
72．解：由图知，两灯串联，电流表测电路中电流，电压表测L2两端的电压。
（1）因为串联电路中电流处处相等，所以通过L1的电流等于0.5A。
（2）因为串联电路中电源电压等于各部分电路两端电压之和，所以L1两端的电压为

答：（1）通过L1的电流为0.5A。
（2）L1两端的电压为1.8V。
73．解：（1）因为灯泡L1和L2 串联，串联电路中电流处处相等，已知通过灯泡L2电流为0.5A，则通过灯泡L1电流为

（2）因为灯泡L1和L2 串联，电压表V1测灯泡L1两端电压，电压表V2测灯泡L2两端的电压，闭合开关S，电压表V2的示数为2.5V，即灯泡L2两端电压U2=2.5V。又因为串联电路两端电压等于各部分电压之和，所以灯泡L1两端电压为

（3）若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为6V，电压表V2的示数为0V。
答：（1）通过灯泡L1的电流是0.5A，电流表示数为0.5A。
（2）灯泡L1两端的电压为3.5V。
（3）若灯泡L1灯丝烧断，则电压表V1的示数为6V，电压表V2的示数为0V。
