物理人教版9年级全一册第18章精准教学★★★题库

这是一份物理人教版9年级全一册第18章精准教学★★★题库，共31页。










物理人教版


物理人教版9年级全一册

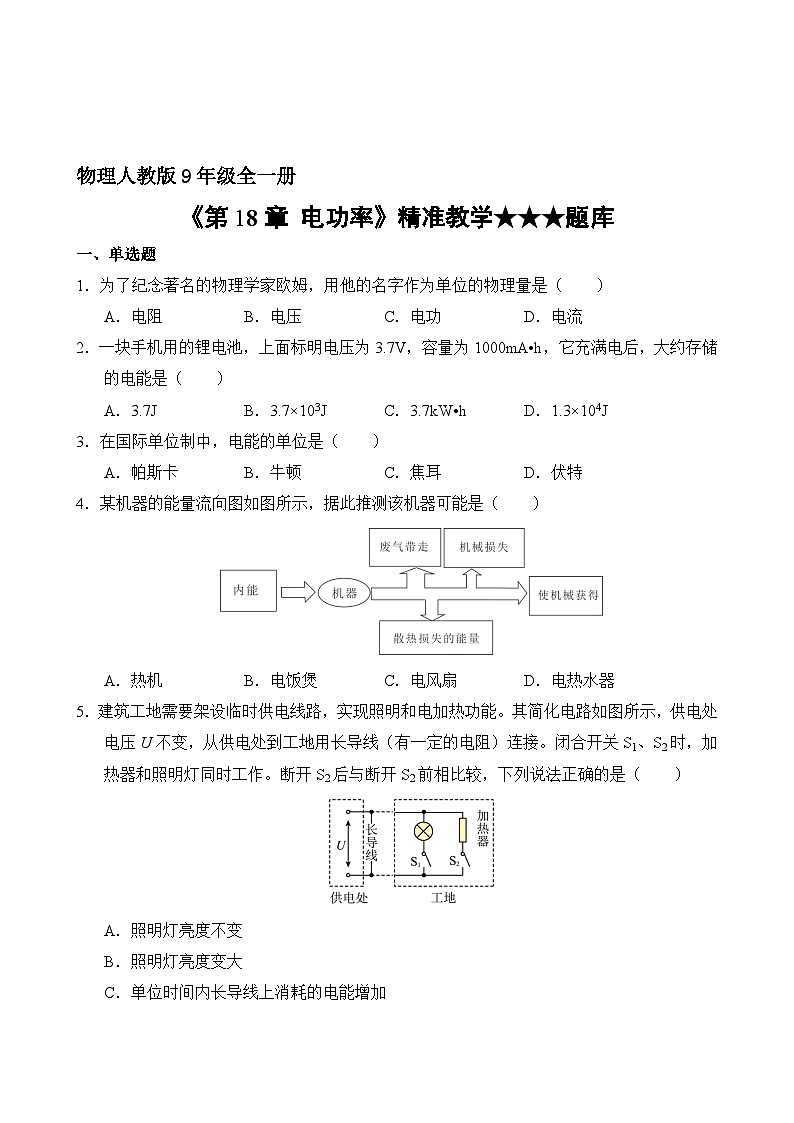

《第18章 电功率》精准教学★★★题库
一、单选题
1．为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（　　）
A．电阻 B．电压 C．电功 D．电流
2．一块手机用的锂电池，上面标明电压为3.7V，容量为1000mA•h，它充满电后，大约存储的电能是（　　）
A．3.7J B．3.7×103J C．3.7kW•h D．1.3×104J
3．在国际单位制中，电能的单位是（　　）
A．帕斯卡 B．牛顿 C．焦耳 D．伏特
4．某机器的能量流向图如图所示，据此推测该机器可能是（　　）

A．热机 B．电饭煲 C．电风扇 D．电热水器
5．建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有一定的电阻）连接。闭合开关S1、S2时，加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　）

A．照明灯亮度不变
B．照明灯亮度变大
C．单位时间内长导线上消耗的电能增加
D．单位时间内整个供电线路消耗的电能增加

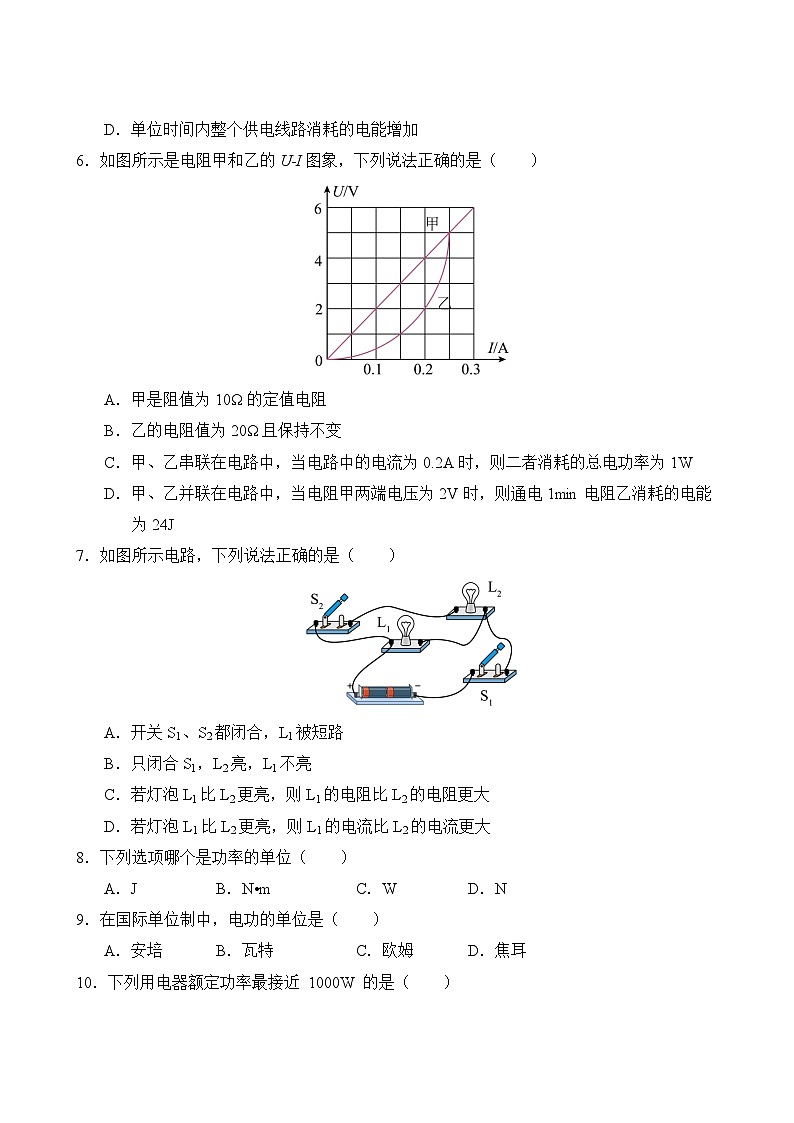

6．如图所示是电阻甲和乙的U-I图象，下列说法正确的是（　　）

A．甲是阻值为10Ω的定值电阻
B．乙的电阻值为20Ω且保持不变
C．甲、乙串联在电路中，当电路中的电流为0.2A时，则二者消耗的总电功率为1W
D．甲、乙并联在电路中，当电阻甲两端电压为2V时，则通电1min电阻乙消耗的电能为24J
7．如图所示电路，下列说法正确的是（　　）

A．开关S1、S2都闭合，L1被短路
B．只闭合S1，L2亮，L1不亮
C．若灯泡L1比L2更亮，则L1的电阻比L2的电阻更大
D．若灯泡L1比L2更亮，则L1的电流比L2的电流更大
8．下列选项哪个是功率的单位（　　）
A．J B．N•m C．W D．N
9．在国际单位制中，电功的单位是（　　）
A．安培 B．瓦特 C．欧姆 D．焦耳
10．下列用电器额定功率最接近 1000W 的是（　　）
A．电冰箱 B．台灯 C．电风扇 D．空调
11．下列对物理量的估计符合实际情况的是（　　）
A．人体的安全电压为36V
B．中学生上楼的功率可达1500W
C．教室里一盏日光灯工作1h消耗电能0.4kW·h
D．家用电饭锅额定电流约为4A
12．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（　　）
A．两只小灯泡都不能正常发光
B．两只小灯泡两端电压相等
C．通过乙灯的电流较大，所以乙灯较亮
D．通过甲灯的电流较大，所以甲灯较亮
13．你家中的用电器的电功率最接近500W的是（　　）
A．卧室的照明灯 B．卧室空调
C．中型大小的电饭煲 D．餐厅墙壁的壁扇
14．下列关于物质的属性的描述正确的是（　　）
A．轮船用钢铁制成是因为钢铁的密度小
B．热水壶的手柄通常用胶木制作，是因为胶木的导热性好
C．超导材料的电阻接近为零，所以不能用来制作电热水壶的发热电阻丝
D．电线的内芯通常用铝或铜制作，主要是因为铝或铜的强度大、抗拉性好
15．要使电热器在单位时间内产生的热量减小到原来的一半，则应（　　）
A．电阻不变，使通过电热器的电流减小一半
B．电阻不变，使电热器两端的电压减小一半
C．电压不变，使电热器的电阻变为原来的2倍
D．电压不变，使电热器的电阻增大为原来的倍
16．下列事例属于防止电流热效应产生危害的是（　　）
A．养鸡场使用电热孵化器孵小鸡
B．电脑里的散热风扇
C．小明妈妈用电熨斗熨衣服
D．家里使用电烤箱做披萨
17．下列说法中正确的是（　　）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．超导体可用作输电导线、电动机，发电机的线圈及制作电炉丝
C．半导体的导电性能介于导体和绝缘体之间，可制作二极管、三极管
D．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较小
18．甲、乙两电热器通过的电流之比为3∶2，通电时间之比为2∶3，电阻之比为4∶3，则产生热量之比为（　　）
A．1∶2 B．2∶9 C．2∶1 D．9∶2
19．下列实例中，为了防止电热产生危害的是（　　）
A．用电熨斗熨衣服
B．高空飞行员所穿衣服里有电热保温装置
C．电视机的机壳上有许多小孔
D．孵化家禽的电热孵卵机
20．甲、乙两段实心铁导体的电阻值相等，将它们如图所示串联在电路中，通电一段时间后，比较甲、乙导体产热的多少，正确的是（　　）

A．甲导体的产热比乙导体多
B．乙导体的产热比甲导体多
C．甲、乙导体产热相等
D．条件不足，无法判断
21．物理学家焦耳为他的实验付出了很多努力，也经历了很多次失败，但都没有放弃，他吸取经验，坚持不懈，在热力学和电学方面贡献很大。关于焦耳的说法中错误的是（　　）
A．他发现了焦耳定律 B．能量和功率的单位以他的名字命名
C．他发现了热和功之间的联系 D．他为能量守恒定律奠定了实验基础
22．某电路中白炽灯工作一段时间后，用手靠近灯头，感觉温度很高，而与它相连的导线却不热，这是因为（　　）
A．导线散热比灯丝快 B．导线绝缘皮隔热
C．通过导线电流比灯丝小 D．导线电阻比灯丝小
二、多选题
23．下列说法正确的是（　　）
A．物体的内能增大，温度不一定升高
B．自然界中水能的循环再生过程不遵循能量守恒定律
C．新型电热毯的电阻丝是用超导体材料制成的
D．消耗电能相同的用电器，产生的热量不一定相同
三、填空题
24．如图所示，电能表的示数是______kW•h。

25．电为我们的生活带来了光明和便利，请你说出生活中一个用电器的名称：______，它在工作时将电能转化为______能。
26．电动车正常行驶时，蓄电池相当于电源；当电量不足，给电动车充电时，蓄电池相当于 _____（以上两空均选填“用电器”或“电源”）。给蓄电池充电时电能转化为 _____能。
27．一个定值电阻的电阻为10Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是______V，通电5min，电流做了______J的功。
28．电功的国际单位是______，常用单位是“度”，生活中的度，学名是______。1度______J。
29．某同学家的电能表月初的示数是 ，正常供电30天后，电能表的示数为 。则该同学家本月用电______kW·h。
30．如图所示的电路，电阻R1=10Ω，电源电压为5V，当开关S闭合时电流表的示数是0.75A，则电阻R2的阻值是___________Ω；通电5分钟，电流通过R2所做的功为___________J。

31．已知小灯泡L上标有“2V 0.5W”，小灯泡L和电阻R中电流I随电压U变化图像如图所示，若将它们并联，灯泡恰好正常发光时，电路中的总功率_____W；若将它们串联，电路的总功率为0.6W时，电源电压为______V。

32．如图所示的电路中，电源两端电压保持不变，开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动时，灯L亮度将__________（选填“变亮”“不变”“变暗”），电压表的示数将__________（选填“变大”“不变”“变小”）。

33．如图甲所示是某手机的“超级快充”插头，匹配相应的数据线即可自动向该手机电池实现“超级快充”，其铭牌参数如图乙所示，请根据输出参数“5V 2A”或“9V 2A”或“10V 4A”可实现超级快速充电推断，“超级快充”的“快”是指 ___________大（填写一个物理量名称）。

34．甲、乙两灯的额定电压均为6V，如图所示甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，为保证电路安全，甲灯泡的最大功率为___________W。

35．小明学习电功率知识后，想利用电能表测量家中电饭锅工作时的实际功率。他仔细观察了家中的电能表，表盘参数如图所示，则小明家允许加载的用电器的最大总功率为______W，他关闭家中其他用电器，只让电饭锅工作、发现电饭锅工作1.5min，电能表转盘转过60转，则该电饭锅的实际功率为______W。

36．灯泡L的电流随电压变化的图象如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是______V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是_______Ω；通电1分钟，定值电阻R消耗的电功率是_______。

37．某兴趣小组用如图所示的装置探究“电流通过导体产生热量的多少跟哪些因素有关”，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭等量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。

（1）在实验中电流通过电阻时产生热量的多少是通过观察U形管液面的_______来比较的，这种研究物理问题的方法叫做_______。
（2）用图乙所示装置可探究电流产生的热量与_______的关系。
38．电炉子工作时，电炉丝与导线是______联的。根据焦耳定律，当电流与通电时间相等时，电流通过导体产生的热量跟电阻成______。电炉丝的电阻比导线大，因此产生的热量______，所以电炉丝热的发红，导线却不热。
四、作图题
39．如图，测量小灯泡电功率的实验电路图。电源为两节新干电池，小灯泡的额定电压为2.5V，额定电功率约0.8W左右。请你用笔画线代替导线将实物图连接起来。要求：滑动变阻器的滑片向左移时，小灯泡发光变亮。

40．在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导线连错了，请在连错的导线上画“´”，并画出正确的连线。

五、实验题
41．小徽利用实验室的干电池、滑动变阻器、电压表、电流表、开关S、额定电压为2.5V的小灯泡（其电阻约为8Ω）、导线等器材，进行“测量小灯泡的额定电功率”的实验。

（1）请用笔画线代替导线将图甲中的实物电路连接完整_________（要求：当滑动变阻器的滑片P向左移动时，小灯泡亮度变亮）；
（2）连接好实物电路后，小徽闭合开关S，发现电流表无示数，电压表示数较大，则电路中存在的故障可能为小灯泡 _______（选填“断路”或“短路”）；
（3）调节滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定电功率为 _________W；
（4）考虑到电压表实际是有微弱电流通过的，则小灯泡额定电功率的测量值与真实值之间的关系为P测_____P真（选填“＞”、“＜”或“＝”）。
42．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6Ⅴ，小灯泡额定电压为2.5Ⅴ（灯丝电阻约为12）。

（1）能顺利完成该实验探究，下列两种规格的滑动变阻器应选用__________；
A．“10 0.5A”的滑动变阻器
B．“20 0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整_______（要求：滑片右移灯泡变亮）；
（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到________端（选填“A”或“B”）；
（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表无示数，电流表有示数，小灯泡不亮的原因是__________；
（5）闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_______V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________端移动（选填“A”或“B”）；
（6）通过小灯泡的电流随它两端电压变化的关系如图丙所示．分析图象可知：该小灯泡正常发光时额定功率为__________W。
43．小张在“伏安法”测小灯泡的电阻实验中，连接了图甲所示的实物图。

（1）测小灯泡电阻的实验原理是_________，闭合开关前，应向_________端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小；
（2）测量过程中，某一次的电流值如图乙所示，则电流值是_________A。这时，灯丝突然烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）。换相同规格的灯泡，重测的数据如下表格，并绘出U﹣I图象如图丙中的A所示；
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？_________（选填“同意”或“不同意”），说出你的理由_________；
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的U﹣I图象如图丙中的B所示。你认为错误的原因可能是_________。
44．在“测定小灯泡的电功率”实验中，电源电压6V，小灯泡L的额定电压是2.5V，电阻大约12Ω，选用的滑动变阻器的最大阻值为50Ω，实验电路如图甲所示。

（1）电路正确连接后闭合开关，发现小灯泡不亮，但是电流表有示数，接下来应进行的操作是______（填字母）；
A．更换小灯泡 B．检查电路是否断路
C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片
（2）图丙是根据实验数据绘制成的U﹣I图像。根据图像信息，可计算出小灯泡的额定功率是______W，当滑动变阻器的滑片向右移动时，小灯泡的电阻将______（填“变大”“变小”或“不变”）。
45．在测定小灯泡电功率的实验中，现有器材为：电压为6V的电源1个，规格为“10Ω 1A”和“50Ω 2A”滑动变阻器各1个，额定电压为2.5V、阻值约为10Ω的小灯泡1个，请回答以下问题：

（1）根据所学知识和题意，应选择规格为______的滑动变阻器；
（2）如图甲所示，是已连接好的实物图，图中有一处连接错误，并导致移动滑动变阻器滑片灯泡亮度较暗且不变，这一处错误是：______；
（3）在改正错误后，移动滑动变阻器滑片进行了多次测量，其中小灯泡正常发光的电流表读数如图乙所示，则小灯泡的额定功率为______W；
（4）该实验中，移动滑动变阻器滑片进行多次实验的目的是：________________；
（5）请根据正确的图甲实物图，画出电路图。
46．如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω；lA”。

（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整_________；
（2）小明同学连接好电路后，闭合开关时发现灯泡不发光，接下来他应该怎么操作？_________选填（“A”或“B”）
A．更换一个小灯泡
B．观察电流表是否有示数，先判断电路是否有断路
（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为_________W；
（4）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_________。
47．在“测量小灯泡的电功率”实验中，实验室提供的实验器材如下：
A．待测小灯泡一个（额定电压3.8V，电阻约为10Ω）
B．电源一个（电压6V）
C．电流表一个（量程0~0.6A和0~3A）
D．电压表一个（量程0~3V和0~15V）
E．滑动变阻器R（最大阻值10Ω，额定电流1A）
F．开关一个，导线若干

（1）图甲是已经完成部分连线的实物电路图，请用笔画线代替导线将实物电路连接完整______（要求当滑动变阻器的滑片P向C端移动时，接入电路的电阻变小）；
（2）电路连接完成之后，在开关S闭合之前，从安全性原则出发，应将滑动变阻器的滑片P置于______端（选填“C”或“D” ；
（3）正确连接电路后，闭合开关S，发现小灯泡不发光，电压表有示数但电流表无明显示数，且移动滑动变阻器滑片P时，两表示数均无显著变化。造成这一现象的原因可能是______；
A．小灯泡发生短路 B．小灯泡发生断路
C．滑动变阻器发生短路 D．滑动变阻器发生断路
（4）排除故障继续实验，闭合开关S，移动滑动变阻器滑片P，当电压表读数时，小灯泡正常发光，电流表示数如图乙所示，则可以求得小灯泡的额定功率P0=______W。
48．如图是探究“电流通过导体时产生的热量与什么因素有关”的装置，甲、乙、丙三个容器内盛有同种液体。

（1）容器内盛的液体选__________（填“水”或“煤油”），更易于观察到温度的变化；
（2）本实验通过_______（填“加热时间”或“温度计示数”）比较电阻丝产生的热量的多少；
（3）甲、丙可以探究电流通过导体产生的热量与___________大小有关；
（4）甲、乙可以探究电流通过导体产生的热量与___________大小有关。
49．（1）如图A是探究“影响电流热效应的因素”实验装置，瓶中装有质量、初温相等的空气。

①若要探究电热与电流的关系应选用______（填“甲”或“乙”）图，通过该图可得出结论：当电阻相同时，电流______，产生的电热越多；
②容器内电阻丝热得发红时，而与之连接的导线却不怎么热，这个问题可以用______（填“甲”或“乙”）图的结论来解释；
（2）在“探究串、并联电路电流的特点”的实验中：
①小红把两个灯泡L1、L2按如图B所示连接起来，闭合开关发现L1较亮，L2较暗。你认为通过L1中的电流______（填“大于”、“等于”或“小于”）通过L2中电流；
②当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0。则电路故障可能是______；
A．L1断路                B．L1短路
C．L2断路                D．L2短路
③本实验多次实验的目的与______相同。
A．测量物理课本的宽度
B．测量某未知电阻的阻值
C．探究“通过导体中的电流与导体电阻的关系”
50．小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的电阻丝是镍铬合金丝，电阻比较大。

（1）通电一段时间后，小明发现________烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越________，产生的热量越多。
（2）本试验使用了控制变量的科学方法：通过两金属丝串联的方式，控制________和________相同；还使用了转换的科学方法：把对热量的测量换为对________的测量。
（3）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成________相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的________相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理。
51．如图所示是小瑶和小吉探究“电流通过导体产生热的多少与什么因素有关”的实验装置，两个透明容器中封闭着等量的空气，且都有一段电阻丝，将透明容器与U形管相连，接入电路。

（1）如图是探究在通电时间相同和______相同的情况下，导体产生的热量与______大小是否有关的装置；
（2）实验中通过观察______的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______；
A．探究电流与电压、电阻的关系
B．研究影响导体电阻大小因素
C．研究光的传播时，引入“光线”
D．用灯泡的亮度反映电路中电流大小
（3）由图可知，电流表的示数为______A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______J。
六、简答题
52．“道路千万条，安全第一条”，每个人都要注意交通安全。
（1）“红灯停，绿灯行”是人人都应遵守的交通规则，试判断交通信号灯中的红灯、绿灯的连接方式，并简要说明理由。
（2）汽车后视镜的镜片内安装有一个电加热膜，雨天行车时，后视镜淋雨后会变模糊。此时开启后视镜电加热功能，电加热膜通电产生热量，镜面很快就变清晰了。请用所学物理知识解释镜面很快变清晰的原因。
53．如图所示为家庭电路中最常见的导线转接情况，但是这种导线转接处很容易发热而老化，请你结合有关电学知识解释导线转接处很容易发热而老化的原因。


54．背景资料：南京市自去年开始实施居民用电分时计价．物价部分确定的峰时段（8时至21时）电价为0.55元/度，而谷时段（21时至8时）电价仅为0.3元/度．到今年5月底，南京市已有80万户居民用上峰谷电．  综合上述问题背景资料，谈谈安装分时电表、实行分时计价后，除了部分居民可以节省一些电费外，还有哪些好处（只需写出一点即可）
七、计算题
55．如图所示，电阻R1为10Ω，电阻R2为50Ω，电源电压为6V。开关S闭合后，求：
（1）电路中的电流I；
（2）电阻R2两端的电压；
（3）通电100秒，电路消耗的总电能。

56．如图所示，电阻R2是5Ω，电源电压保持4.5V不变，当开关S闭合时，电压表的示数为1.5V。求：
（1）电阻R1的阻值；
（2）电阻R2在1min内消耗的电能。









57．如图所示，电源电压保持不变，已知R1的阻值为10Ω，当开关S1闭合、S2断开时，电流表的示数为0.3A；当开关S1、S2都闭合时，电流表的示数为0.5A，求：
（1）电源电压；
（2）定值电阻R2通电50s消耗的电能。

58．图甲是一种电热暖手宝，其主要参数如图乙所示。
（1）使用前要先给其通电加热，如果在额定电压下加热10min，求消耗的电能；
（2）此过程暖手宝内水的温度由原来的10℃上升至60℃，求出此过程中水吸收的热量；（）
（3）求电热暖手宝的发热效率。

59．小明学习了电学知识后，在家自制了一盏调光灯，他选用了标有“2.5V 0.5W”的小灯泡，电源电压恒为4.5V，组成如图电路。小明闭合开关后，调节滑动变阻器使小灯泡正常发光。请通过计算回答：
（1）小灯泡正常发光时的电流是多少安？
（2）此时滑动变阻器接入电路的电阻是多少欧？
（3）小灯泡正常发光1min整个电路消耗的电能是多少焦？

60．如图甲所示，电源电压保持不变，小灯泡标有“12V；12W”，滑动变阻器标有“30；2A”的字样，闭合开关S，滑片P从最右端向左滑动的过程中，小灯泡的I-U关系图象如图乙所示，求
（1）小灯泡正常发光的电阻；
（2）灯泡正常发光时，滑动变阻器接入电路的电阻；
（3）电路总功率的变化范围。

61．如图是新型“油电混合动力”汽车工作时的能量走向图，汽车在启动时，可以给车提供动力，同时也给动力蓄电池组充电。汽车在某次测试中，内燃机共消耗汽油5 kg（汽油的热值q=4.6×10 7J/kg），内燃机的效率是40 %，转化为对外做功的能量是6.8×107 J。求，该汽车此次测试中：
（1）汽油完全燃烧放出的能量；
（2）对蓄电池充电的能量；
（3）对蓄电池充电的能量可以供一盏额定功率24 W的车前灯正常工作的时间。




62．如图所示，灯泡L标有“8V  4W”的字样，开关S闭合，滑片P在中点时，电压表的示数为4V，灯泡正常发光（假定灯泡电阻不随温度变化而变化）。求：
（1）灯泡的电阻RL；
（2）电源电压U；
（3）滑动变阻器的最大阻值R；
（4）整个电路的最小功率。

63．如图所示，电源两端电压保持不变，电阻R1阻值为20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.2A。求：
（1）电源电压U是多少V？
（2）电阻R2的阻值是多少Ω？
（3）5min内电流通过R1产生的热量是多少J？


参考答案
1．A
2．D
3．C
4．A
5．B
6．D
7．D
8．C
9．D
10．D
11．D
12．A
13．C
14．C
15．C
16．B
17．C
18．C
19．C
20．C
21．B
22．D
23．AD
24．520.3
25．电热水壶 内
26．用电器 化学
27．2 120
28．焦耳 千瓦时
29．21
30．20 375
31．0.7 4
32．变暗 变大
33．电功率
34．1
35．4400 800
36．2 20 0.2
37．（1）高度差 转换法 （2）电流
38．串 正比 多
39．
40．
41．（1）  （2）断路 （3）0.75 （4）＞
42．（1）B （2）   （3）A （4）小灯泡短路 （5）2.2 B （6）0.5
43．（1） A （2）0.26 变大 （3）不同意 灯丝的电阻受温度影响，不是一个定值，取平均值没有意义 （4）电压表与滑动变阻器并联了
44．（1）D （2）0.5 大
45．（1）“50Ω 2A” （2）滑动变阻器接入的是下端两接线柱 （3）0.75 （4）测量不同电压下小灯泡的实际电功率 （5）
46．（1） （2）B （3）0.75 （4）电压表与滑动变阻器并联
47．（1） （2）D （3）B （4）1.14
48．（1）煤油 （2）温度计示数 （3）电阻 （4）电流
49．（1）①乙 越大 ②甲 （2）①等于 ②A ③C
50．（1）乙 大 （2）电流 通电时间 温度升高 （3）质量 电阻
51．（1）电流 电阻 （2）U形管液面高度差 BD （3）2 200
52．（1）交通信号灯中的红灯、绿灯都可以独立工作，互不影响，是并联的；
（2）电加热膜通电产生热量，加快蒸发，使镜面镜面上水珠很快由液态变为气态，从而使镜面上的水消失，所以镜面变得清晰了。
53．这种接线由于电流通过接线处的接触面积变小，导体的电阻变大，根据焦耳定律可知，在电流与通电时间相同时，导线转接处电阻变大，所以电流导线转接处产生的热量更多，从而更容易老化。
54．节约更多的电能
55．解：由电路图可知，开关S闭合后，电阻R1与电阻R2串联。
（1）因串联电路中总电阻等于各分电阻之和，所以，电路中的电流

（2）电阻R2两端的电压
U2=IR2=0.1A×50Ω=5V
（3）通电100秒，电路消耗的总电能
W=UIt=6V×0.1A×100s=60J
答：（1）电路中的电流为0.1A；
（2）电阻R2两端的电压为5V；
（3）通电100秒，电路消耗的总电能为60J。
56．解：由电路图可知，两电阻串联，电压表测R2两端的电压。
（1）因串联电路中各处的电流相等，所以，电路中的电流

因串联电路中总电压等于各分电压之和，所以，R1两端的电压

则电阻R1的阻值

（2）电阻R2在1min内消耗的电能

答：（1）电阻R1的阻值是10Ω；
（2）电阻R2在1min内消耗的电能为27J。
57．解：（1）当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，由得，电源的电压

（2）当开关S1、S2均闭合时，R1与R2并联，电流表测干路电流，由于并联电路中各支路独立工作、互不影响，则开关S2闭合前后，通过R1的电流不变，根据并联电路中，干路电流等于各支路电流之和可知，通过R2的电流为

定值电阻R2通电50s消耗的电能为

答：（1）电源电压为3V；
（2）定值电阻R2通电50s消耗的电能为30J。
58．解：（1）从图乙找出电热暖手宝的额定功率为500W，在额定电压下加热10min，电热暖手宝消耗的电能

（2）温度从10℃升高到60℃，此过程中水吸收的热量

（3）电热暖手宝的发热效率

答：（1）使用前要先给其通电加热，如果在额定电压下加热10min，消耗的电能为3×105J；
（2）此过程暖手宝内水的温度由原来的10℃上升至60℃，此过程中水吸收的热量为2.1×105J；
（3）求电热暖手宝的发热效率为70%。
59．解：（1）由P=UI可得，小灯泡正常发光时的电流

（2）由图可知，滑动变阻器与小灯泡串联，当小灯泡正常发光时，根据串联电路的特点，通过滑动变阻的电流等于小灯泡的额定电流，即
I滑=I额
根据串联电路的分压特点可知滑动变阻器两端电压
U滑=U-U灯=4.5V-2.5V=2V
此时滑动变阻器接入电路的电阻

（3）小灯泡正常发光1min整个电路消耗的电能
W=UIt=4.5V×0.2A×1×60s=54J
答：（1）小灯泡正常发光时的电流是0.2A；
（2）此时滑动变阻器接入电路的电阻是10Ω；
（3）小灯泡正常发光1min整个电路消耗的电能为54J。
60．解：（1）因为小灯泡上标有“12V 12W”，所以

（2）由图可知

则

当滑片移至最右端，电流最小为0.5A，灯泡两端电压为3V，


当灯泡正常发光时，UL=12V， I1=1A，则


（3） 当电流最大为1A时，总功率最大

当电流最小为0. 5A时，总功率最小

综上，总功率变化范围9~18W
答：（1）小灯泡正常发光的电阻为12Ω；
（2）灯泡正常发光时，滑动变阻器接入电路的电阻6Ω；
（3）电路总功率的变化范围9~18W。
61．解：（1）汽油完全燃烧放出的能量
Q放=mq=5kg×4.6×10 7J/kg=23×10 7J=2.3×10 8J
（2） 根据可知，有用功是

对蓄电池充电的能量
W充电=W有用-W对外=9.2×107 J - 6.8×107 J = 2.4×107 J
（3）对蓄电池充电的能量可以供一盏额定功率24 W的前灯正常工作的时间

答：（1）汽油完全燃烧放出的能量是2.3×10 8J；
（2）对蓄电池充电的能量是2.4×107 J；
（3）对蓄电池充电的能量可以供一盏额定功率24 W的车前灯正常工作的时间是1.0×106 s。
62．解：（1）由得灯泡的电阻为

（2）当滑片P在中点时，R′与灯泡L串联，因为灯泡正常发光，所以
UL=U额=8V
因为串联电路的电压等于各分电压之和，所以，电源电压
U=UR+UL=4V+8V=12V
（3）因为灯泡正常发光，所以电路中的电流

滑动变阻器接入电路的电阻为

所以，变阻器的最大阻值
R=2R′=2×8Ω=16Ω
（4）当滑片位于最大阻值处时，电路的最大总电阻
R串=RL+R最大=16Ω+16Ω=32Ω
则电路消耗的最小功率为

答：（1）灯泡的电阻RL为16Ω。
（2）电源电压为12V；
（3）滑动变阻器的最大阻值为16Ω；
（4）电路消耗的最小功率为4.5W。
63．解：由图可知，闭合开关S后，R1、R2并联，电流表A1测量干路电流，电流表A2测量通过R2的电流；
（1）根据题意可知，干路电流I＝0.5A，通过R2的电流I2＝0.2A，根据并联电路的电流特点可知，通过R1的电流

由可知，R1两端的电压

根据并联电路的电压特点可知，电源电压

（2）由可知，R2的阻值

（3）5min内电流通过R1产生的热量

答：（1）电源电压U是6V；
（2）电阻R2的阻值是30Ω；
（3）5min内电流通过R1产生的热量是540J。
