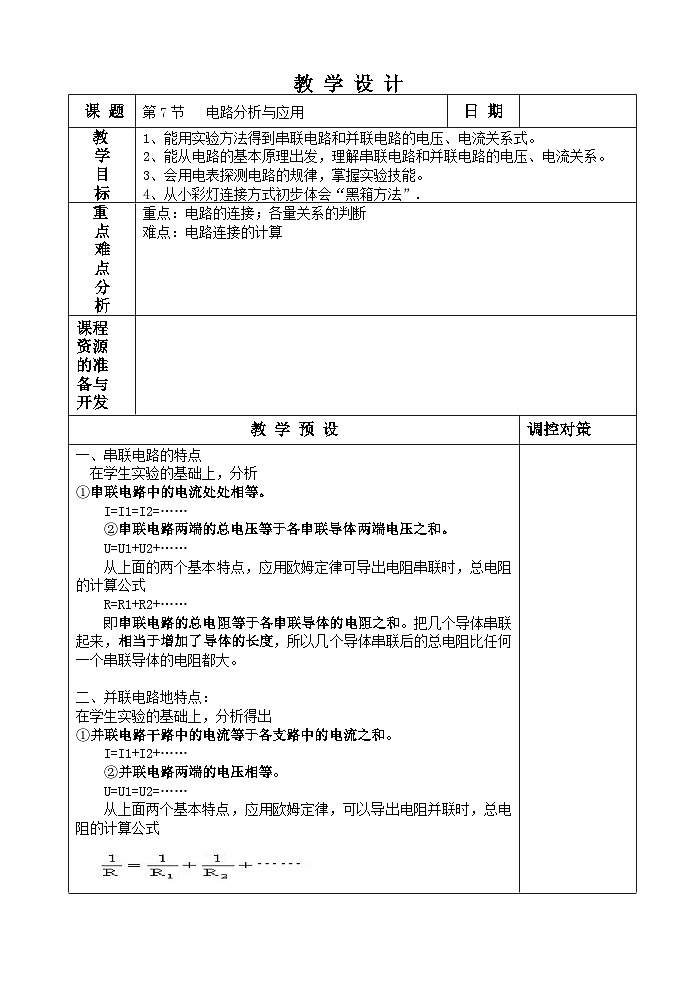

初中科学浙教版八年级上册第7节 电路分析与应用精品课后作业题

课 题

第7节   电路分析与应用

日 期

教

学

目

标

1、能用实验方法得到串联电路和并联电路的电压、电流关系式。

2、能从电路的基本原理出发，理解串联电路和并联电路的电压、电流关系。

3、会用电表探测电路的规律，掌握实验技能。

4、从小彩灯连接方式初步体会“黑箱方法”.

重

点

难

点

分

析

重点：电路的连接；各量关系的判断

难点：电路连接的计算

课程

资源

的准

备与

开发

教 学 预 设

调控对策

一、串联电路的特点

在学生实验的基础上，分析

①串联电路中的电流处处相等。

　　I=I1=I2=……

　　②串联电路两端的总电压等于各串联导体两端电压之和。

　　U=U1+U2+……

　　从上面的两个基本特点，应用欧姆定律可导出电阻串联时，总电阻的计算公式

　　R=R1+R2+……

　　即串联电路的总电阻等于各串联导体的电阻之和。把几个导体串联起来，相当于增加了导体的长度，所以几个导体串联后的总电阻比任何一个串联导体的电阻都大。

二、并联电路地特点：

在学生实验的基础上，分析得出

①并联电路干路中的电流等于各支路中的电流之和。

　　I=I1+I2+……

　　②并联电路两端的电压相等。

　　U=U1=U2=……

从上面两个基本特点，应用欧姆定律，可以导出电阻并联时，总电阻的计算公式

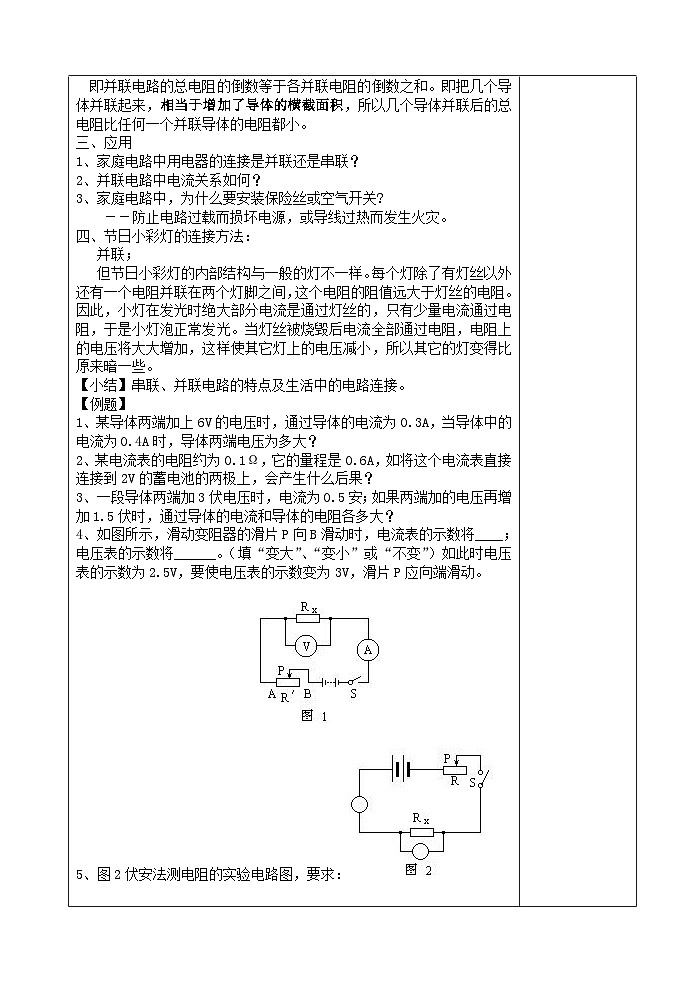

　即并联电路的总电阻的倒数等于各并联电阻的倒数之和。即把几个导体并联起来，相当于增加了导体的横截面积，所以几个导体并联后的总电阻比任何一个并联导体的电阻都小。

三、应用

1、家庭电路中用电器的连接是并联还是串联？

2、并联电路中电流关系如何？

3、家庭电路中，为什么要安装保险丝或空气开关?

－－防止电路过载而损坏电源，或导线过热而发生火灾。

四、节日小彩灯的连接方法：

   并联；

但节日小彩灯的内部结构与一般的灯不一样。每个灯除了有灯丝以外还有一个电阻并联在两个灯脚之间，这个电阻的阻值远大于灯丝的电阻。因此，小灯在发光时绝大部分电流是通过灯丝的，只有少量电流通过电阻，于是小灯泡正常发光。当灯丝被烧毁后电流全部通过电阻，电阻上的电压将大大增加，这样使其它灯上的电压减小，所以其它的灯变得比原来暗一些。

【小结】串联、并联电路的特点及生活中的电路连接。

【例题】

1、某导体两端加上6V的电压时，通过导体的电流为0.3A，当导体中的电流为0.4A时，导体两端电压为多大？

2、某电流表的电阻约为0.1Ω，它的量程是0.6A，如将这个电流表直接连接到2V的蓄电池的两极上，会产生什么后果？

3、一段导体两端加3伏电压时，电流为0.5安；如果两端加的电压再增加1.5伏时，通过导体的电流和导体的电阻各多大？

4、如图所示，滑动变阻器的滑片P向B滑动时，电流表的示数将____；电压表的示数将______。（填“变大”、“变小”或“不变”）如此时电压表的示数为2.5V，要使电压表的示数变为3V，滑片P应向端滑动。

5、图2伏安法测电阻的实验电路图，要求：

(1)在图中填上电表的符号。(2)在图中标出电表的正、负接线柱。(3)如要使电流表的读数变小，滑动变阻器的滑片P应向图中_______端滑动。

6、由n个阻值均为R的导体组成串联电路，则电路的总电阻R串为_____，R串和R的大小相比较是R串_____于R。（填“大”、“小”或“等”）

7、一只小灯泡上标有“2.5V，0.3A”字样，即该灯泡在2.5V的电压下正常发光时的电流为0.3A。现在只有一个电压为4V的电源，为了使小灯泡正常发光，要串联一个多大的电阻？

8、如图2所示的电路中，当滑动变阻器的滑片P向右滑动时，电

9、如图2所示的电路中，当滑动变阻器的滑片P向右滑动时，电

10、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值。

11、由n个阻值均为R的导体组成并联电路，则电路的总电阻R并为_____，R并和R的大小相比较是R并_____于R。（填大、小或等）

12、如图5，电路中电源电压不变，电流表的量程是3安，电阻R2为12欧。当S闭合时，将滑动变阻器R1的滑片P滑到中点，此时安培表的读数是1.5安；当P滑到b点时，电流表的读数是1安。试求：(1)变阻器的总电阻R1和电源电压U；(2)允许变阻器接入电路的电阻最小值。

13、如图6所示。R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。

S1闭合，S2断开时安培表的读数为0.3安培。问：

　　(1)电源的电压是多少？

　　(2)当S1与S2均断开时，电流表的读数是多少？R1两端的电压是多少？

　　(3)当S1与S2均闭合时，安培表的读数又是多少？通过R3的电流强度是多少？

14、有一个电池组、一个开关，一个已知电阻R0和导线若干：(1)只有一个电流表；(2)只有一只电压表。设计一个测未知电阻Rx的值的电路，并列出Rx的测量表达式。

15、在用伏安法测未知电阻Rx的实验中，电源电压为3V，Rx的值约为3Ω。滑动变阻器两只，规格分别是“0.2A，50Ω”和“1A，20Ω”；电流表一只（量程0～0.6A和0～3A）；电压表一只（量程O～3V和0～15V）。测量时，滑动变阻器应选______；电流表应选_____量程；电压表应选、量程。【解答】1A，20Ω；0～3A；0～3V。　

轶

事

记

录

学生对于稍有挑战性的题目很感兴趣，愿意表现自己的智慧。

课

后

反

思

3课时。第一节课是讲解串联、并联电路的特点；第二课时讲普通例题及学生练习；第三课时讲典型的电学习题，拓宽加深。
