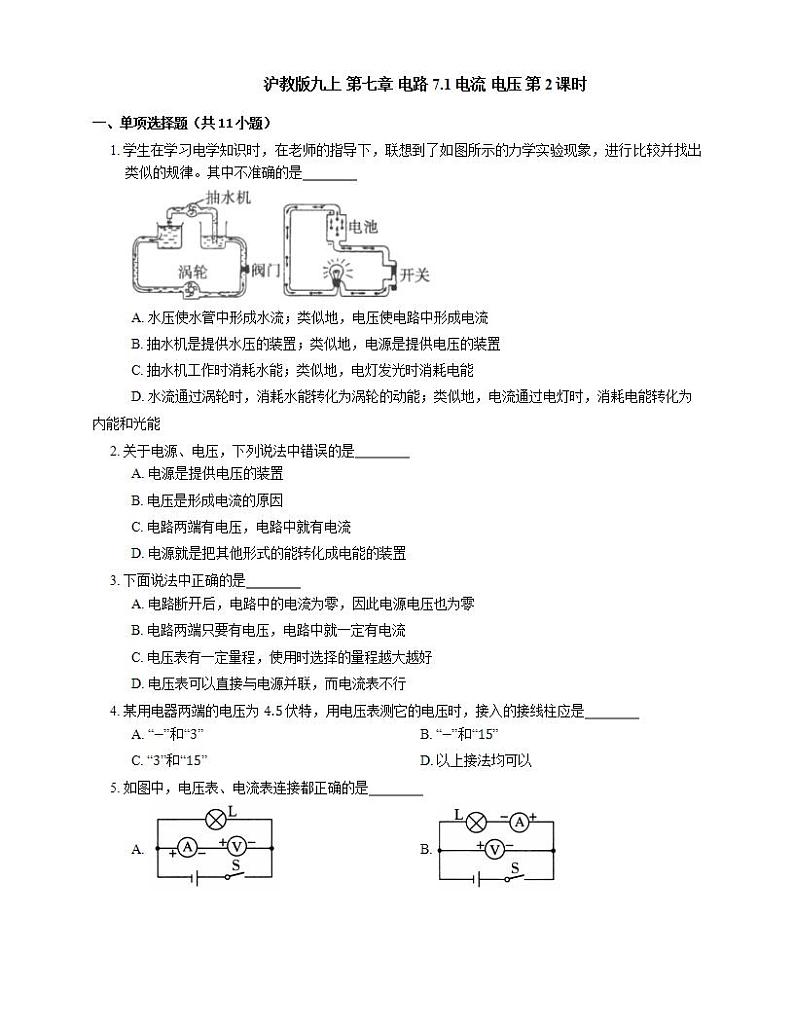

    沪教版九上 第七章 电路 7.1电流 电压 第2课时同步练习(有答案)01

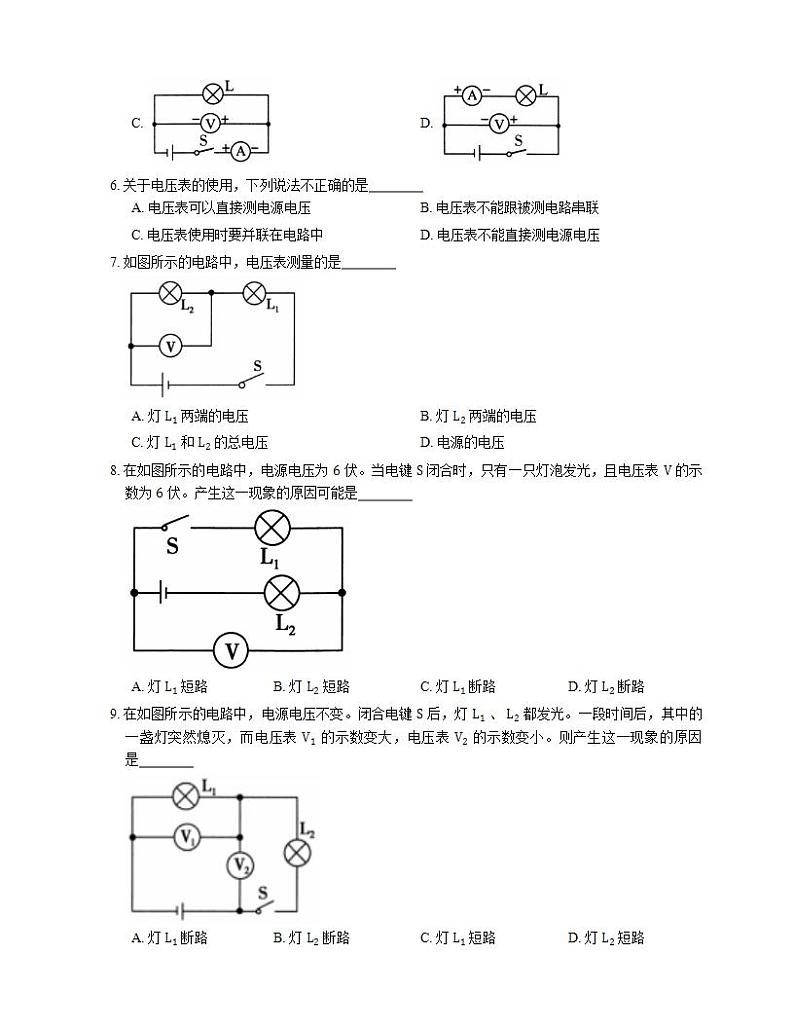

    沪教版九上 第七章 电路 7.1电流 电压 第2课时同步练习(有答案)02

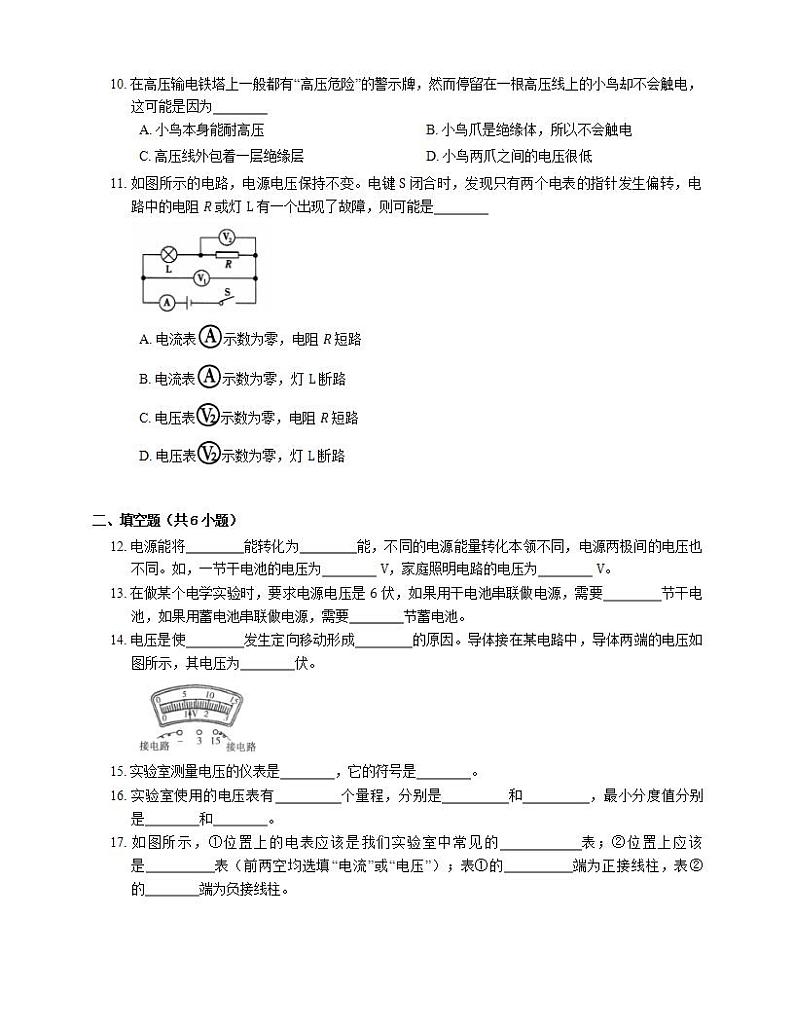

    沪教版九上 第七章 电路 7.1电流 电压 第2课时同步练习(有答案)03
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    沪教版九年级上册第七章 电路7.1 电流 电压第2课时精练

    展开
    这是一份沪教版九年级上册第七章 电路7.1 电流 电压第2课时精练,共6页。

    沪教版九上 第七章 电路 7.1电流 电压 第2课时 一、单项选择题(共11小题)1. 学生在学习电学知识时,在老师的指导下,联想到了如图所示的力学实验现象,进行比较并找出类似的规律。其中不准确的是   A. 水压使水管中形成水流;类似地,电压使电路中形成电流 B. 抽水机是提供水压的装置;类似地,电源是提供电压的装置 C. 抽水机工作时消耗水能;类似地,电灯发光时消耗电能 D. 水流通过涡轮时,消耗水能转化为涡轮的动能;类似地,电流通过电灯时,消耗电能转化为内能和光能 2. 关于电源、电压,下列说法中错误的是   A. 电源是提供电压的装置 B. 电压是形成电流的原因 C. 电路两端有电压,电路中就有电流 D. 电源就是把其他形式的能转化成电能的装置 3. 下面说法中正确的是   A. 电路断开后,电路中的电流为零,因此电源电压也为零 B. 电路两端只要有电压,电路中就一定有电流 C. 电压表有一定量程,使用时选择的量程越大越好 D. 电压表可以直接与电源并联,而电流表不行 4. 某用电器两端的电压为 4.5 伏特,用电压表测它的电压时,接入的接线柱应是   A. “−”和“3” B. “−”和“15” C. “3”和“15” D. 以上接法均可以 5. 如图中,电压表、电流表连接都正确的是   A. B. C. D. 6. 关于电压表的使用,下列说法不正确的是   A. 电压表可以直接测电源电压 B. 电压表不能跟被测电路串联 C. 电压表使用时要并联在电路中 D. 电压表不能直接测电源电压 7. 如图所示的电路中,电压表测量的是   A. 灯 L1 两端的电压 B. 灯 L2 两端的电压 C. 灯 L1 和 L2 的总电压 D. 电源的电压 8. 在如图所示的电路中,电源电压为 6 伏。当电键 S 闭合时,只有一只灯泡发光,且电压表 V 的示数为 6 伏。产生这一现象的原因可能是   A. 灯 L1 短路 B. 灯 L2 短路 C. 灯 L1 断路 D. 灯 L2 断路 9. 在如图所示的电路中,电源电压不变。闭合电键 S 后,灯 L1 、 L2 都发光。一段时间后,其中的一盏灯突然熄灭,而电压表 V1 的示数变大,电压表 V2 的示数变小。则产生这一现象的原因是   A. 灯 L1 断路 B. 灯 L2 断路 C. 灯 L1 短路 D. 灯 L2 短路 10. 在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为   A. 小鸟本身能耐高压 B. 小鸟爪是绝缘体,所以不会触电 C. 高压线外包着一层绝缘层 D. 小鸟两爪之间的电压很低 11. 如图所示的电路,电源电压保持不变。电键 S 闭合时,发现只有两个电表的指针发生偏转,电路中的电阻 R 或灯 L 有一个出现了故障,则可能是   A. 电流表示数为零,电阻 R 短路 B. 电流表示数为零,灯 L 断路 C. 电压表示数为零,电阻 R 短路 D. 电压表示数为零,灯 L 断路 二、填空题(共6小题)12. 电源能将  能转化为  能,不同的电源能量转化本领不同,电源两极间的电压也不同。如,一节干电池的电压为   V,家庭照明电路的电压为   V。 13. 在做某个电学实验时,要求电源电压是 6 伏,如果用干电池串联做电源,需要  节干电池,如果用蓄电池串联做电源,需要  节蓄电池。 14. 电压是使  发生定向移动形成  的原因。导体接在某电路中,导体两端的电压如图所示,其电压为  伏。 15. 实验室测量电压的仪表是  ,它的符号是  。 16. 实验室使用的电压表有  个量程,分别是  和  ,最小分度值分别是  和  。 17. 如图所示,①位置上的电表应该是我们实验室中常见的  表;②位置上应该是  表(前两空均选填“电流”或“电压”);表①的  端为正接线柱,表②的  端为负接线柱。 三、实验题(共2小题)18. 在“用电压表测量串联电路中的电压”实验中:在如图(a)所示的电路中,测电源电压的是  表,闭合电键,V1 、 V2 表示数如图(b)所示,由图(a)、(b)中的信息可知,灯 L1 两端的电压是  伏,灯 L2 两端的电压是  伏。 19. 小明同学利用同一个西红柿、导线、电压表以及一些尺寸相同的铜片、锌片等器材来探究“水果电池电压与电极的关系”。实验中,小明将 2 片金属分别插入西红柿中,作为电源的电极,并用导线将电极跟电压表相连,研究过程如图(a)、(b)、(c)、(d)所示。请仔细观察图中的金属片和电压表示数,然后思考并回答下列问题。 (1)分析比较图(a)与(c)或(b)与(c)中金属片的种类和电压表示数,归纳得出的初步结论是  。(2)在分析比较图(c)与(d)中金属片插入的情况和电压表示数后,小明发现无法进一步得出“同一水果电池电压大小跟电极间的关系”的结论。请你简述其理由:  。 四、综合应用题(共1小题)20. 电压表的正确使用方法:(1)要测量某部分电路两端的电压,必须把电压表跟这部分电路  起来;(2)“+”“−”接线柱的接法要正确:必须使电流从“+”接线柱  电压表,从“−”接线柱  电压表,这跟  表接线柱的使用是一样的;(3)被测电压不要超过电压表的  ;在不能预先估计被测电压的情况下,可以用  法来判断被测电压是否超过量程。答案1. C2. C3. D4. B5. C6. D7. B8. B9. D10. D11. C12. 其他形式的;电;1.5;22013. 4;314. 电荷;电流;615. 电压表;16. 两;0∼3 伏;0∼15 伏;0.1 伏;0.5 伏17. 电压;电流;左;左18. V1;2.3;1.719. (1) 用同种金属片作为电极时,水果电池不产生电压;用不同种类金属片作为电极时,水果电池有电压      (2) 两图中的实验显示电极(金属片)间的距离和插入西红柿的深度都不同,无法比较20. (1) 并联      (2) 流入;流出;电流      (3) 量程;试触
