鲁教版 (五四制)九年级上册第四节 电流的测量学案及答案

第十一章

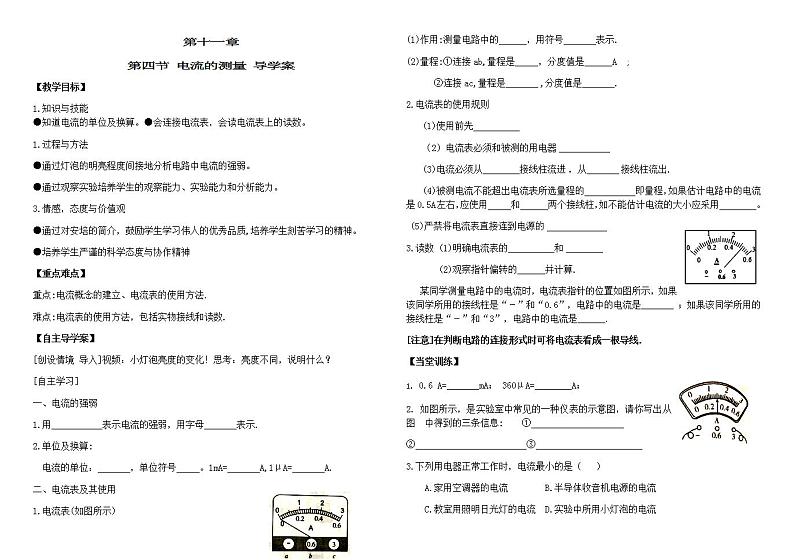

第四节 电流的测量 导学案

【教学目标】

1.知识与技能
●知道电流的单位及换算。●会连接电流表，会读电流表上的读数。

1.过程与方法

●通过灯泡的明亮程度间接地分析电路中电流的强弱。

●通过观察实验培养学生的观察能力、实验能力和分析能力。

3.情感，态度与价值观

●通过对安培的简介，鼓励学生学习伟人的优秀品质,培养学生刻苦学习的精神。

●培养学生严谨的科学态度与协作精神

【重点难点】

重点:电流概念的建立、电流表的使用方法.

难点:电流表的使用方法，包括实物接线和读数.

【自主导学案】

[创设情境 导入]视频：小灯泡亮度的变化！思考：亮度不同，说明什么？

[自主学习]

一、电流的强弱

1.用           表示电流的强弱，用字母       表示.

2.单位及换算:

  电流的单位：       ，单位符号     。1mA=       A,1μA=       A.

二、电流表及其使用

1.电流表(如图所示)

(1)作用:测量电路中的      ，用符号       表示.

(2)量程:①连接ab,量程是     ，分度值是      A ;

   ②连接ac,量程是        ,分度值是       .

2.电流表的使用规则

(1)使用前先

  （2）电流表必须和被测的用电器

(3)电流必须从        接线柱流进 ，从        接线柱流出.

(4)被测电流不能超出电流表所选量程的           即量程，如果估计电路中的电流是0.5A左右，应使用     和      两个接线柱，如不能估计电流的大小应采用        。

  (5)严禁将电流表直接连到电源的

3.读数 (1)明确电流表的          和

(2)观察指针偏转的      并计算.

   某同学测量电路中的电流时，电流表指针的位置如图所示，如果该同学所用的接线柱是“－”和“0.6”，电路中的电流是_______ ；如果该同学所用的接线柱是“－”和“3”，电路中的电流是______.

[注意]在判断电路的连接形式时可将电流表看成一根导线.

【当堂训练】

1. 0.6 A=_______mA； 360μA=________A；

2. 如图所示，是实验室中常见的一种仪表的示意图，请你写出从图 中得到的三条信息:   ①

②                        ③

3.下列用电器正常工作时，电流最小的是（   ）

A.家用空调器的电流        B.半导体收音机电源的电流

C.教室用照明日光灯的电流  D.实验中所用小灯泡的电流

4.关于电流表，下列说法中正确的是(   )

A.电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流

B.电流表上有正、负极

C.使用电流表时，绝对不允许将电流表直接连到电源的两极上

D.使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流

5.下图所示的电路，是某同学测电流时连接的电路图，当该同学将开关闭合后，发现电流表的指针向左偏转，下列判断中正确的是（  ）

A.电流表接线时连接不牢固  B.灯泡的灯丝断了

C.电流表的左端是正接线柱  D.电流表的右端是正接线柱

6.如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（　　）

A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→d

B．开关s1、s2都闭合，灯泡L1和L2并联

C．开关s1、s2都闭合，电流表是测量通过灯泡L2的电流

D．闭合s1、s2中任意一个开关，都会有灯泡发光

7.某同学想测下图中灯泡L2中的电流，下列做法中正确的是（  ）

A.将电流表接在a点，下端接“＋”接线柱

B.将电流表接在b点，右端接“＋”接线柱

C.将电流表接在c点，左端接“＋”接线柱

D.将电流表接在d点，左端接“＋”接线柱

8.如下图所示，有两个灯泡L1、L2，一个开关，电源，导线若干，电流表（量程为0~0.6 A，0~3 A），请你组成电路（要求开关只控制灯泡L1），接入电流表用来测量灯泡L1中的电流（估计灯泡L1中的电流大约是0.3 A).说明使用电流表的量程，连接的接线柱（标出“＋”接线柱）.

【当堂达标】

1.小红和小丽用电流表测量电路中的电流，小红接入电路中的是0~0.6 A量程，而小丽却按照0~3 A量程读得测量值为2.4 A，则实际测得的电流应该是(   )

A．1.2 A B．4.8 A C．0.12 A D．0.48 A

2.在测量电流时，必须将______表和被测的用电器______联。如图所示，电表的示数是______A，合_______mA。

3.如图所示的电路连接中会烧坏电流表的是(   )

4.如图所示的电路中，电流表A1是测通过________的电流，电流表A2是测通过________的电流。

5.如图所示是三个同学在使用电流表时出现的情况可以看出：出现甲的原因是

出现乙的原因是                   ，

出现丙的原因是

6.下列常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是  (       )

A.电风扇约2A    B.电冰箱约为1A    C.电视机约2A  D.台灯约1A
7.图中，能直接测量通过灯L1电流的电路是（　　）

A． B． C． D．

8.如图所示，是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图（a）所示，接下来他应进行的操作是________；当连好电路闭合开关时，发现电流表指针偏转情况如图（b）所示，为了减小测量误差，应做的改进是________。

9.如图所示,甲图是用电流表测量电流的电路图.

(1)根据电路图连接实物图(图乙).

 (2)在连接电路过程中,开关应该          ;为了选定电流表的量程，在无法估计待测电流大小的情况下，应该先用电流表的      量程试触一下，如果指针摆动角度过小，应换用电流表的     ，如果指针摆动超过满刻度，应换用电流表的         。

(3)闭合开关后,若电流表示数为      .

(4)若开关闭合后，发现电流表的指针摇摆不定，说明电路中一定有            之处.

【点击中考】

1.( 2019菏泽，20)如图中，电流表的示数是     A。

2. (2019成海，9) 有关电学知识，下列说法错误的是( )

1. 对人体的安全电压不高于36V

B.一个电子所带电荷量为1.6×10-9C

C.手机功率约为200W   D.家用空调电流约为5A .

3.（2018安徽）在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确地测出电路中的电流，常常通过“试触”来确定电流表的量程。（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_____________，则换用电流表的大量程；（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_______________，则换用电流表的小量程。

4.(2019黑龙江绥化7改)下面四幅电路图中，仪表使用正确的是( )

5.（2019湘西州11）如图所示的实物电路，关于它的电路图画法正确的是（　　）

6.(2019毕节，10)如图1所示电路，当开关S1、S2闭合后，A2与R2是     (选填“串”或“并")联的，电流表A1测量的是通过____(选填“干路”“R1”或“R2")的电流，电流表的指针偏转如图2所示，电流表的示数为     A.

参考答案

【当堂训练】

1.600  3.6×10-4  2.此表为电流表 所选量程为0~3A  读数为1.5A 3.B 4.C 5.C 6.B 7.C

【当堂达标】

1.D 2.电流 串  0.52  520  3.A 4.干路 L2 5.正负接线柱接反了 选择量程太大了  选择量程太小了 6.B 7.D 8.调零 选择小量程 9.断开 大 0.6 更大量程 0.24  接触不良

【点击中考】

1.0.5  2.A  3.超过满刻度  指针摆动角度过小 4.BC  5.B  6.串  干路  0.28
