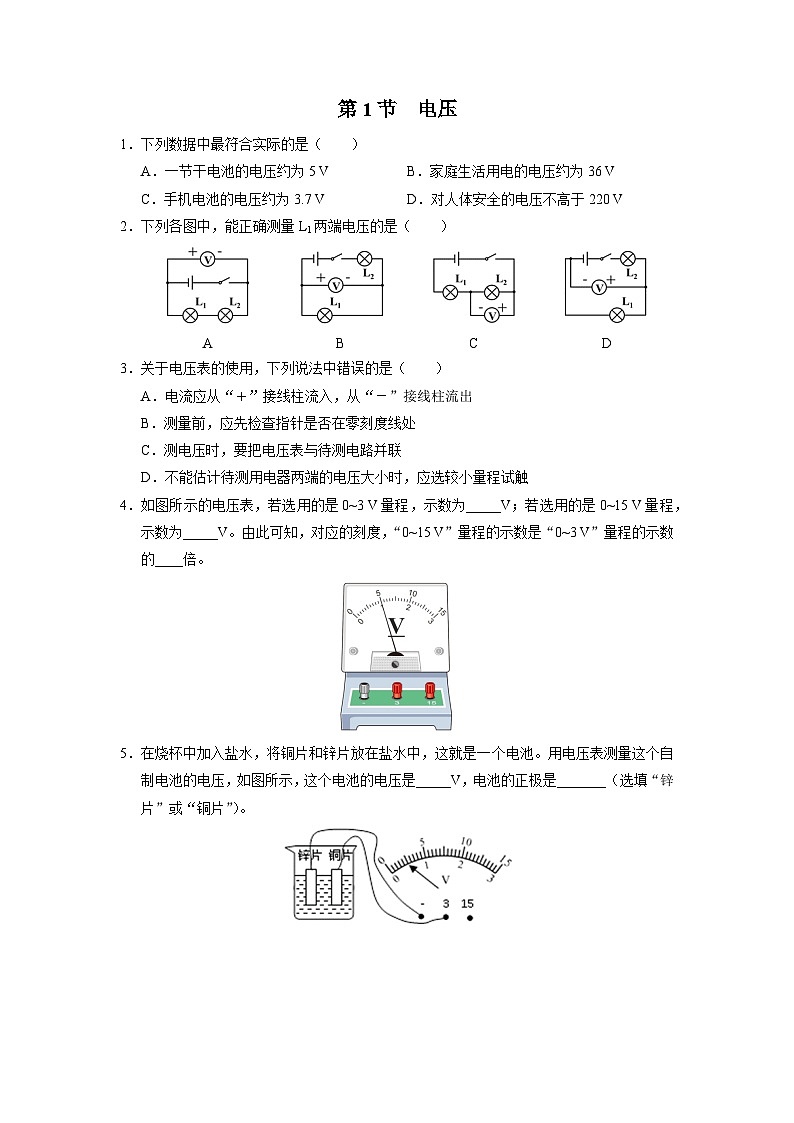

第1节　电压

1．如图所示的电路中，①②③是三块电表，闭合开关S，灯L1与L2发光，则下列四个选项中，判断正确的是（　　）

A．若①②是电流表，③是电压表，则L1与L2串联

B．若②③是电流表，①是电压表，则L1与L2串联

C．若①③是电流表，②是电压表，则L1与L2并联

D．若①③是电压表，②是电流表，则L1与L2并联

2．如图所示，电路中接错了一根导线，在接错的导线上画“×”，再画线代替导线把它改到正确的位置上。（电源电压估计在2~3 V之间。）

3．通过阅读，小明知道了意大利物理学家伏打发明了最早的电池——伏打电池。在老师的帮助下，小明自制了一个伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。

（1）写出你选用的实验仪器：_______________________________________________。

（2）简述操作方法、实验现象和结论：________________________________________

___________________________________________________________________________

___________________________________________________________________________。

【参考答案】

1．【答案】C

【解析】分析电路时，电流表相当于导线，电压表相当于断路。若①②是电流表，③是电压表，则电流从电源正极出发后，直接经过②①回到电源负极，发生短路，故A错误；若②③是电流表，①是电压表，则L2被③短接，电路是L1的简单电路，故B错误；若①③是电流表，②是电压表，则L1与L2并联，③测量干路电流，①测量通过L2的电流，故C正确；若①③是电压表，②是电流表，则L1与L2串联，①测量电源电压，③测量L2两端的电压，故D错误。

2．【答案】如图所示。

【解析】分析电路可知，L1、L2串联，电流表与L1并联，电压表串联在电路中；电流表应该与被测元件串联，电压表应该与被测元件并联，且两表都有“电流从正接线柱流进，从负接线柱流出”的使用规则。据此，去掉L1右接线柱与电流表的连线，再将L1右接线柱与L2的左接线柱或电压表的负接线柱相连。

3．（1）【答案】电压表、开关、导线（或电流表、小灯泡、开关、导线，或发光二极管、开关、导线）

【解析】电池的正、负极可以通过电源外部电流的方向判断，因此需要选择可以判断电流方向的元件。电流表、电压表可以根据指针偏转方向判断电流从哪个接线柱流入和流出，但要注意电流表不能直接连到电源两极上，需要再串联一个小灯泡保护电路，电压表可以直接连到电源两极上；发光二极管可以根据单向导电性判断电流的方向。

（2）【答案】将电压表、开关、伏打电池用导线连接成简单电路。闭合开关试触，如果电压表指针向右偏，则与电压表正接线柱相连的金属片为伏打电池的正极；如果指针向左偏，则与电压表正接线柱相连的金属片为伏打电池的负极，另一金属片为正极。

（或将电流表、小灯泡、开关、伏打电池用导线连接成简单电路。闭合开关试触，如果电流表指针向右偏，则与电流表正接线柱相连的金属片为伏打电池的正极；如果指针向左偏，则与电流表正接线柱相连的金属片为伏打电池的负极，另一金属片为正极。

或将发光二极管、开关、伏打电池用导线连接成简单电路。闭合开关，如果发光二极管发光，则与发光二极管的正极相连的金属片为伏打电池的正极；如果发光二极管不发光，则与发光二极管的正极相连的金属片为伏打电池的负极，另一金属片为正极。）

【解析】电流表、电压表的指针向右偏转时，电流从正接线柱流进，从负接线柱流出；发光二极管具有单向导电性，只有当电流从正极流进时才会发光；在电源外部，电流从电源正极出发，通过用电器后回到电源的负极。
