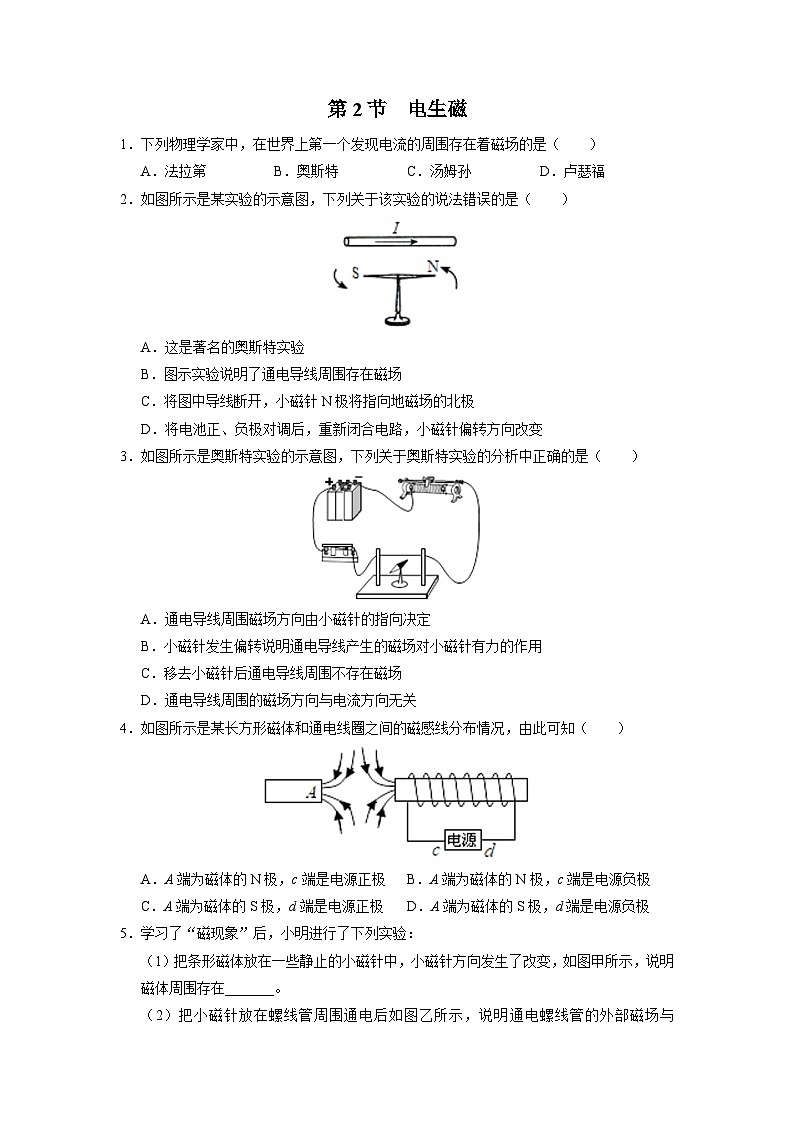

第2节　电生磁

1．下列物理学家中，在世界上第一个发现电流的周围存在着磁场的是（　　）

A．法拉第 B．奥斯特 C．汤姆孙 D．卢瑟福

2．如图所示是某实验的示意图，下列关于该实验的说法错误的是（　　）

A．这是著名的奥斯特实验

B．图示实验说明了通电导线周围存在磁场

C．将图中导线断开，小磁针N极将指向地磁场的北极

D．将电池正、负极对调后，重新闭合电路，小磁针偏转方向改变

3．如图所示是奥斯特实验的示意图，下列关于奥斯特实验的分析中正确的是（　　）

A．通电导线周围磁场方向由小磁针的指向决定

B．小磁针发生偏转说明通电导线产生的磁场对小磁针有力的作用

C．移去小磁针后通电导线周围不存在磁场

D．通电导线周围的磁场方向与电流方向无关

4．如图所示是某长方形磁体和通电线圈之间的磁感线分布情况，由此可知（　　）

A．A端为磁体的N极，c端是电源正极 B．A端为磁体的N极，c端是电源负极

C．A端为磁体的S极，d端是电源正极 D．A端为磁体的S极，d端是电源负极

5．学习了“磁现象”后，小明进行了下列实验：

（1）把条形磁体放在一些静止的小磁针中，小磁针方向发生了改变，如图甲所示，说明磁体周围存在_______。

（2）把小磁针放在螺线管周围通电后如图乙所示，说明通电螺线管的外部磁场与____________周围的磁场相似。

（3）仔细观察比较乙、丙两图可知，通电螺线管的外部磁场方向与通过它的_______方向有关。

【参考答案】

1．【答案】B

【解析】首先通过实验发现了电流周围空间存在磁场的物理学家是奥斯特。

2．【答案】C

【解析】由题图可知，该实验是模拟奥斯特实验的一个场景，故A正确；该实验中，若给导线通电，下面的小磁针会转动，即说明通电导线周围存在着磁场，故B正确；将图中导线断开，小磁针由于地磁场的缘故，即N极将指向地理的北极，而不是地磁场的北极，故C错误；由于磁场的方向与电流的方向有关，所以将电池正、负极对调后，重新闭合电路，小磁针偏转方向改变，故D正确。

3．【答案】B

【解析】通电导线周围磁场方向由电流的方向决定，而不是小磁针的指向决定的，故A错误；小磁针发生偏转说明通电导线产生的磁场对小磁针有力的作用，故B正确；移去小磁针后，通电导线周围的磁场依然存在，故C错误；通电导线周围的磁场方向与电流方向有关，电流方向改变，小磁针的偏转方向也会发生改变，故D错误。

4．【答案】D

【解析】由题图可知，A点的磁感线是磁体从外部进入A的，所以A为S极；磁感线从螺线管的左端进入，所以螺线管的左端为S极，右端为N极；根据安培定则可知，电流从螺线管的左端流入，右端流出，所以c为电源的正极，d为电源的负极。

5．（1）【答案】磁场

【解析】将小磁针放在条形磁体周围，小磁针不再指示南北方向，说明磁场对小磁针有力的作用，即条形磁体周围存在磁场。

（2）【答案】条形磁体

【解析】由图乙可知，通电螺线管的磁场分布与条形磁体相似，都具有两个磁性较强的磁极。

（3）【答案】电流

【解析】如果改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管的外部磁场方向与螺线管中的电流方向有关。
