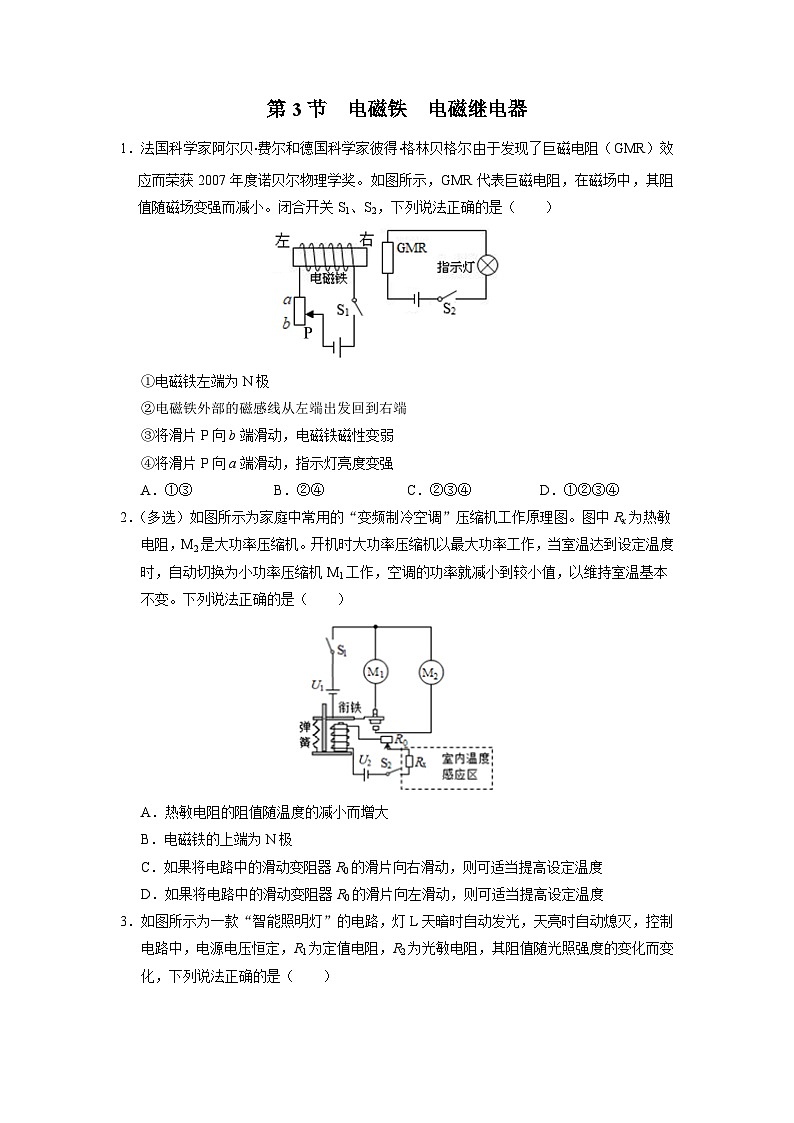

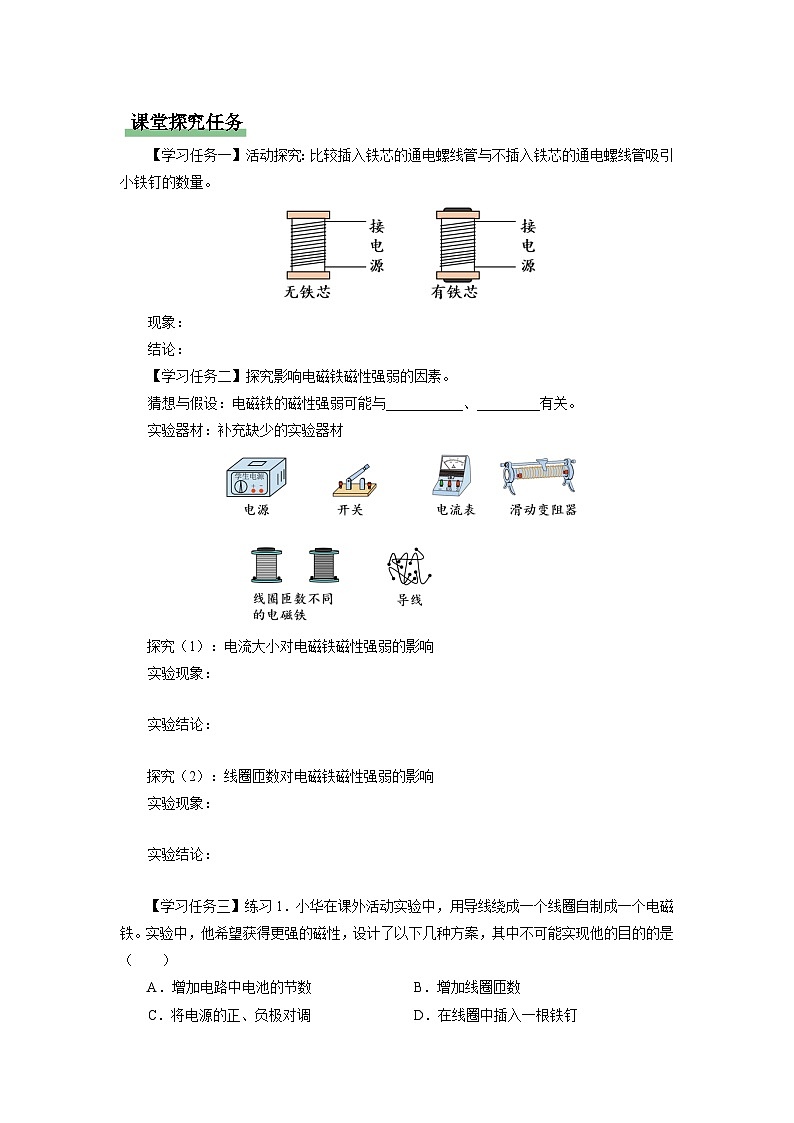

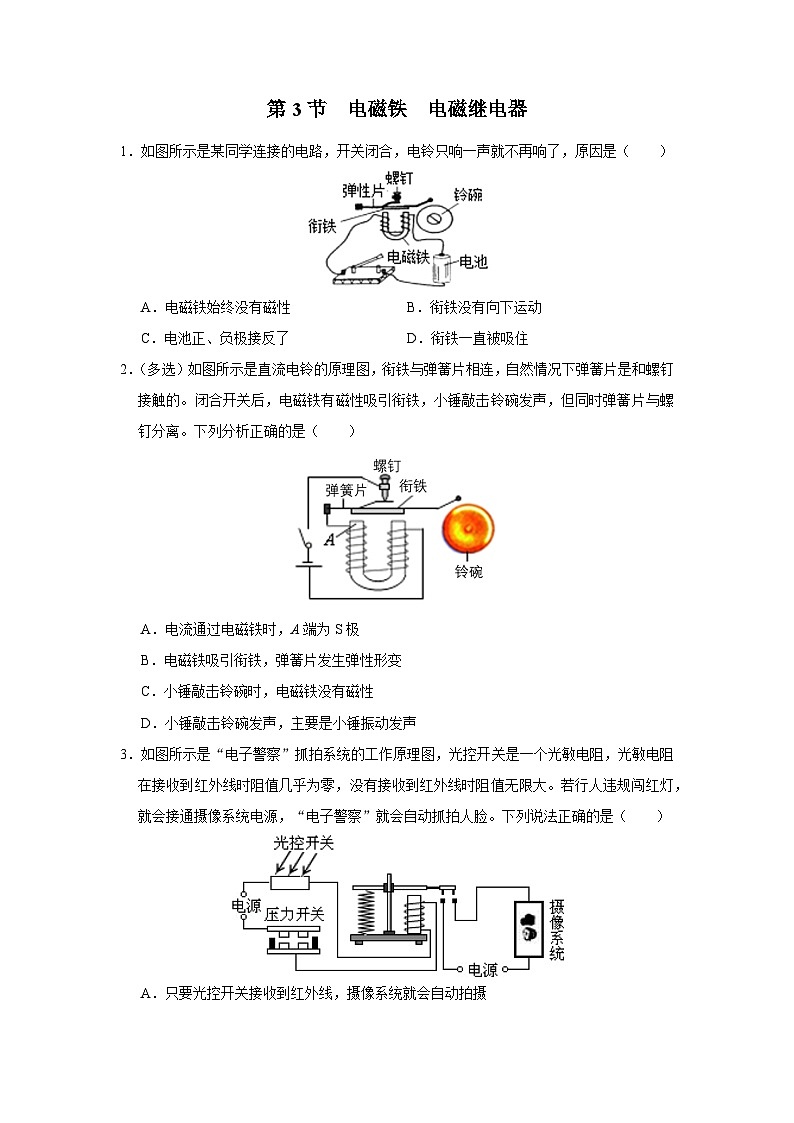

第3节　电磁铁  电磁继电器

1．法国科学家阿尔贝‧费尔和德国科学家彼得‧格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。如图所示，GMR代表巨磁电阻，在磁场中，其阻值随磁场变强而减小。闭合开关S1、S2，下列说法正确的是（　　）

①电磁铁左端为N极

②电磁铁外部的磁感线从左端出发回到右端

③将滑片P向b端滑动，电磁铁磁性变弱

④将滑片P向a端滑动，指示灯亮度变强

A．①③ B．②④ C．②③④ D．①②③④

2．（多选）如图所示为家庭中常用的“变频制冷空调”压缩机工作原理图。图中Rx为热敏电阻，M2是大功率压缩机。开机时大功率压缩机以最大功率工作，当室温达到设定温度时，自动切换为小功率压缩机M1工作，空调的功率就减小到较小值，以维持室温基本不变。下列说法正确的是（　　）

A．热敏电阻的阻值随温度的减小而增大

B．电磁铁的上端为N极

C．如果将电路中的滑动变阻器R0的滑片向右滑动，则可适当提高设定温度

D．如果将电路中的滑动变阻器R0的滑片向左滑动，则可适当提高设定温度

3．如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的变化而变化，下列说法正确的是（　　）

A．R2的阻值随光照强度的增大而增大

B．当光照强度减小时，电压表示数减小

C．当光照强度增大时，电磁铁的磁性变弱

D．若将R1换成阻值稍小的电阻，可使灯L的发光时间变短

【参考答案】

1．【答案】D

【解析】根据安培定则可知，电磁铁的左端为N极，右端为S极，故①正确；在磁体的外部，磁感线是从N极出来回到S极的，所以电磁铁外部的磁感线从左端出发回到右端，故②正确；将滑片P向b端滑动，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故③正确；将滑片P向a端滑动，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，则巨磁电阻的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，通过指示灯的电流变大，则指示灯变亮，故④正确。

2．【答案】AC

【解析】开机时大功率压缩机以最大功率工作，当室温达到设定温度（制冷）时，自动切换为小功率压缩机M1工作，由题图可知此时衔铁被拉上，说明此时控制电路的电流变小，热敏电阻Rx的阻值变大，即热敏电阻的阻值随温度的减小而增大，故A正确；电磁铁中电流的方向是向右的，根据安培定则可知，电磁铁的上端为S极，故B错误；如果将电路中的滑动变阻器的滑片向右滑动，滑动变阻器连入电路的电阻变大，因电磁铁吸下衔铁的电流不变，故此时控制电路的总电阻不变，由串联电路的电阻特点可知热敏电阻的阻值应变小，则可适当提高室内设定温度，故C正确；如果将电路中的滑动变阻器的滑片向左滑动，滑动变阻器连入电路的电阻变小，因电磁铁吸下衔铁的电流不变，故此时控制电路的总电阻不变，由串联电路的电阻特点可知热敏电阻的阻值应变大，则可适当降低室内设定温度，故D错误。

3．【答案】D

【解析】要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻R2的阻值减小，所以R2的阻值随光照强度的增大而减小，故A错误；由于R2的阻值随光照强度的增大而减小，当光照强度减小时，R2的阻值增大，根据串联分压的规律可知，R2两端的电压增大，即电压表示数增大，故B错误；当光照强度增大时，R2的阻值变小，根据欧姆定律可知，电路中的电流变大，则电磁铁的磁性增强，故C错误；由于控制电路的电源电压不变，衔铁被吸合的电流不变，根据可知，衔铁被吸合时控制电路的总电阻不变，若R1换成阻值较小的电阻，则R2的阻值变大，此时光照强度减弱，即在天较暗时灯就熄灭了。由此可见，将R1换成阻值较小的电阻，可缩短灯L的发光时间，故D正确。
