19.2 家庭电路中电流 过大的原因

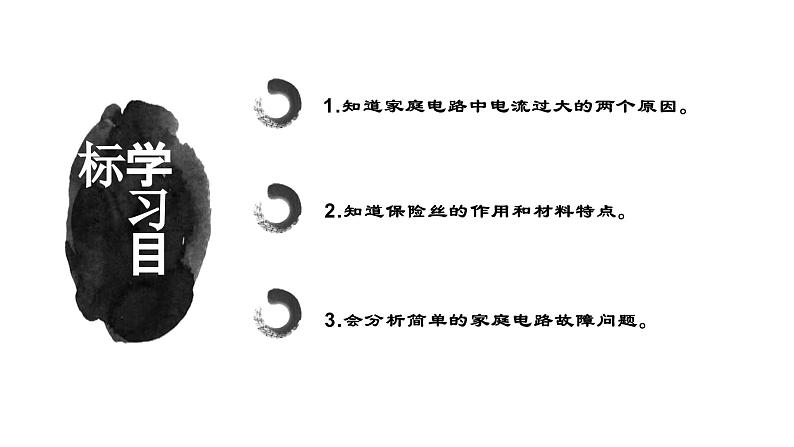

2.知道保险丝的作用和材料特点。
3.会分析简单的家庭电路故障问题。
1.知道家庭电路中电流过大的两个原因。

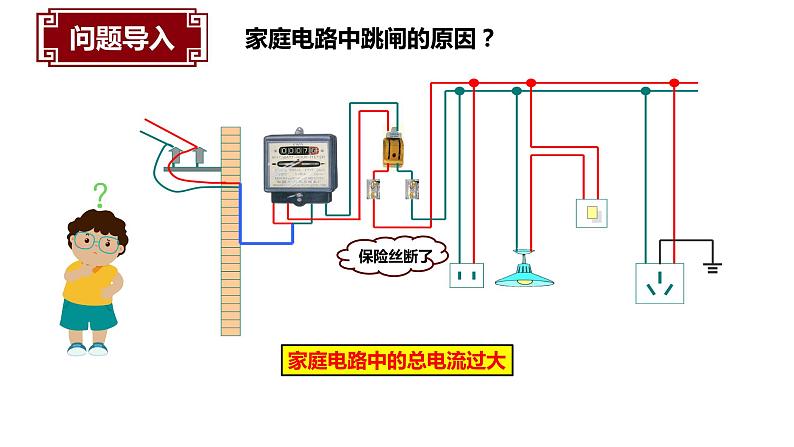

哪些情况会导致电路中的电流过大呢?
知识点一：家用电器的总功率对家庭电路的影响

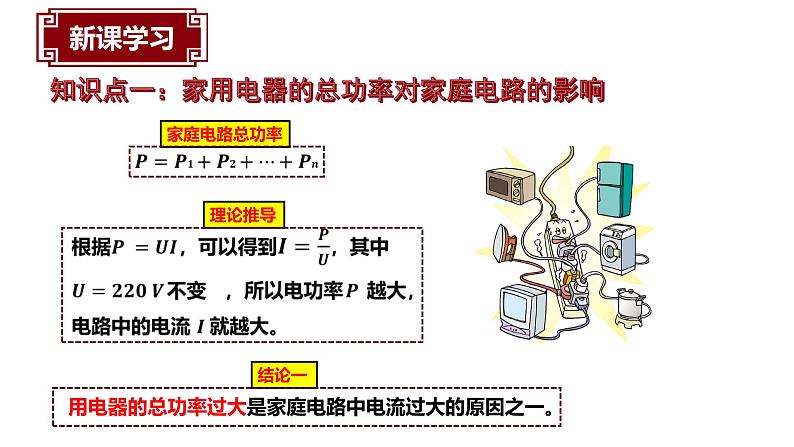

用电器的总功率过大是家庭电路中电流过大的原因之一。

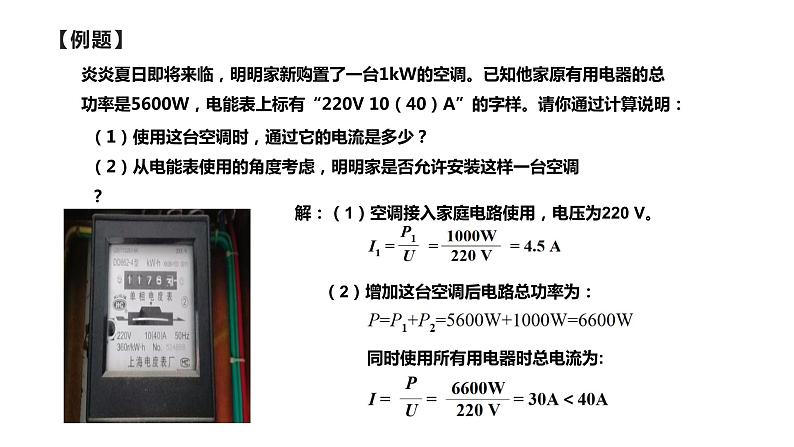

炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？（2）从电能表使用的角度考虑，明明家是否允许安装这样一台空调？
解：（1）空调接入家庭电路使用，电压为220 V。
（2）增加这台空调后电路总功率为：
同时使用所有用电器时总电流为:

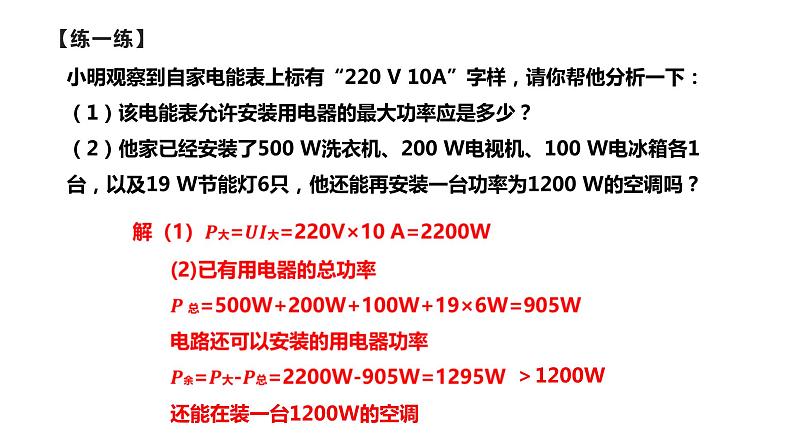

小明观察到自家电能表上标有“220 V 10A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台，以及19 W节能灯6只，他还能再安装一台功率为1200 W的空调吗？
还能在装一台1200W的空调
知识点二：短路对家庭电路的影响

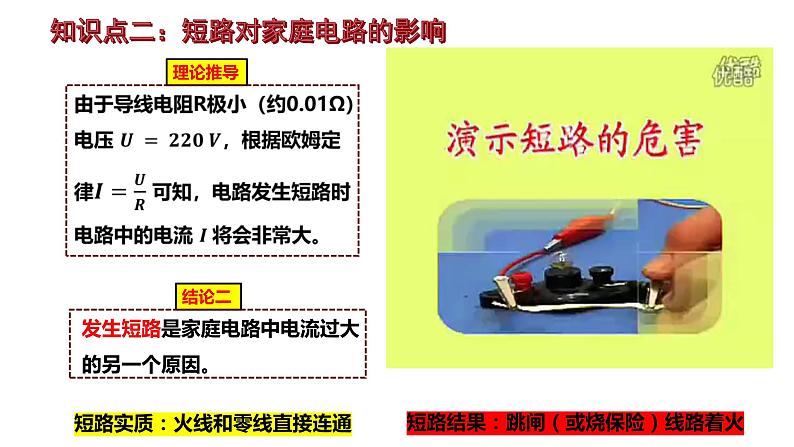

发生短路是家庭电路中电流过大的另一个原因。
短路实质：火线和零线直接连通
短路结果：跳闸（或烧保险）线路着火
家庭电路中电流过大的原因
产生的热量越多,温度就会升高，达到保险丝的熔点，保险丝就会熔断（跳闸）。
知识点三：保险丝的作用
演示：观察保险丝的作用
当电流过大时，温度升高而自动熔断，切断电路，起到保护作用。
电阻率大，熔点低的铅锑合金。
保险丝的额定电流要等于或稍大于电路中最大正常工作电流。
禁止用铜丝、铁丝等导线代替保险丝！
●新型保险装置：空气开关
知识点四：家庭电路故障分析
◆保险丝熔断（跳闸）
短路（指线路中火线和零线的短接造成）
过载（用电器过多或总功率过大造成）
导线发热，保险丝自动熔断、跳闸，用电器都不工作，严重时会烧毁线路引起火灾
◆用灯泡检测家庭电路故障
灯泡连接在干路保险丝的位置
例：如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0 。当只闭合开关S、S1 时，灯泡L0 和L1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2 时，灯泡L0 正常发光，L2 不发光。由此可以确定（ ） A．L1 灯头接线处短路 B．L1 灯头接线处断路 C．L2 灯头接线处短路 D．L2 灯头接线处断路
◆试电笔检测家庭电路故障
测电笔检测两线都发光；电灯不亮，用电器不工作，电路中无电流
例：（广东中考）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）A. 插座短路B. 进户的火线断路C. 进户的零线断路D. 电灯的灯丝断路
1.家庭电路中电流过大，导致保险丝熔断的原因是（ ） A. 电路两端电压过大B. 用电器总功率过大C. 总电阻太大D. 电路中发生短路
2.家庭电路中的保险丝熔断了，以下原因中不可能的是（ ）A.使用的用电器总功率过大 B.保险丝的规格不符合规定的要求 C.拉线开关中两根导线的线头相碰了 D.插座中的两根导线的线头相碰了
3.物理兴趣小组的同学独立组装成一盏台灯后，将其接入电路中，闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断，更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是（ ） A.台灯的两条接线相碰了 B.灯泡的灯丝断了 C.室内电路中本来就存在短路现象 D.台灯开关的两端短路
4.把8w台灯的插头插入插座，室内电灯立即全部熄灭，原因可能是（ ）A、此时的功率太大，保险丝熔断 B、室内的插座中有短路C、台灯的插头内有短路 D、台灯的插头内有断路
5.下列现象不会引起家庭电路发生火灾的是（ ）A.用电器总功率过大 B.短路C.开关内两根线相碰 D.线路连接处接触不良
6.关于保险丝，下列说法中正确的是（ ）A.选用额定电流越小的保险丝，就越安全B.选用的保险丝越粗越好C.保险丝熔断后可用铜丝来代替D.电路中有保险丝，不一定起到保险作用
7.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断.有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断.引起这两种故障的最大可能（ ）A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插头短路C．两者都是插座短路D．两者都是插头短路
19.2 家庭电路中电流 过大的原因
2.知道保险丝的作用和材料特点。
3.会分析简单的家庭电路故障问题。
1.知道家庭电路中电流过大的两个原因。
哪些情况会导致电路中的电流过大呢?
知识点一：家用电器的总功率对家庭电路的影响
用电器的总功率过大是家庭电路中电流过大的原因之一。
炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？（2）从电能表使用的角度考虑，明明家是否允许安装这样一台空调？
解：（1）空调接入家庭电路使用，电压为220 V。
（2）增加这台空调后电路总功率为：
同时使用所有用电器时总电流为:
小明观察到自家电能表上标有“220 V 10A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台，以及19 W节能灯6只，他还能再安装一台功率为1200 W的空调吗？
还能在装一台1200W的空调
知识点二：短路对家庭电路的影响
发生短路是家庭电路中电流过大的另一个原因。
短路实质：火线和零线直接连通
短路结果：跳闸（或烧保险）线路着火
家庭电路中电流过大的原因
产生的热量越多,温度就会升高，达到保险丝的熔点，保险丝就会熔断（跳闸）。
知识点三：保险丝的作用
演示：观察保险丝的作用
当电流过大时，温度升高而自动熔断，切断电路，起到保护作用。
电阻率大，熔点低的铅锑合金。
保险丝的额定电流要等于或稍大于电路中最大正常工作电流。
禁止用铜丝、铁丝等导线代替保险丝！
●新型保险装置：空气开关
知识点四：家庭电路故障分析
◆保险丝熔断（跳闸）
短路（指线路中火线和零线的短接造成）
过载（用电器过多或总功率过大造成）
导线发热，保险丝自动熔断、跳闸，用电器都不工作，严重时会烧毁线路引起火灾
◆用灯泡检测家庭电路故障
灯泡连接在干路保险丝的位置
例：如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0 。当只闭合开关S、S1 时，灯泡L0 和L1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2 时，灯泡L0 正常发光，L2 不发光。由此可以确定（ ） A．L1 灯头接线处短路 B．L1 灯头接线处断路 C．L2 灯头接线处短路 D．L2 灯头接线处断路
◆试电笔检测家庭电路故障
测电笔检测两线都发光；电灯不亮，用电器不工作，电路中无电流
例：（广东中考）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）A. 插座短路B. 进户的火线断路C. 进户的零线断路D. 电灯的灯丝断路
1.家庭电路中电流过大，导致保险丝熔断的原因是（ ） A. 电路两端电压过大B. 用电器总功率过大C. 总电阻太大D. 电路中发生短路
2.家庭电路中的保险丝熔断了，以下原因中不可能的是（ ）A.使用的用电器总功率过大 B.保险丝的规格不符合规定的要求 C.拉线开关中两根导线的线头相碰了 D.插座中的两根导线的线头相碰了
3.物理兴趣小组的同学独立组装成一盏台灯后，将其接入电路中，闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断，更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是（ ） A.台灯的两条接线相碰了 B.灯泡的灯丝断了 C.室内电路中本来就存在短路现象 D.台灯开关的两端短路
4.把8w台灯的插头插入插座，室内电灯立即全部熄灭，原因可能是（ ）A、此时的功率太大，保险丝熔断 B、室内的插座中有短路C、台灯的插头内有短路 D、台灯的插头内有断路
5.下列现象不会引起家庭电路发生火灾的是（ ）A.用电器总功率过大 B.短路C.开关内两根线相碰 D.线路连接处接触不良
6.关于保险丝，下列说法中正确的是（ ）A.选用额定电流越小的保险丝，就越安全B.选用的保险丝越粗越好C.保险丝熔断后可用铜丝来代替D.电路中有保险丝，不一定起到保险作用
7.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断.有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断.引起这两种故障的最大可能（ ）A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插头短路C．两者都是插座短路D．两者都是插头短路
