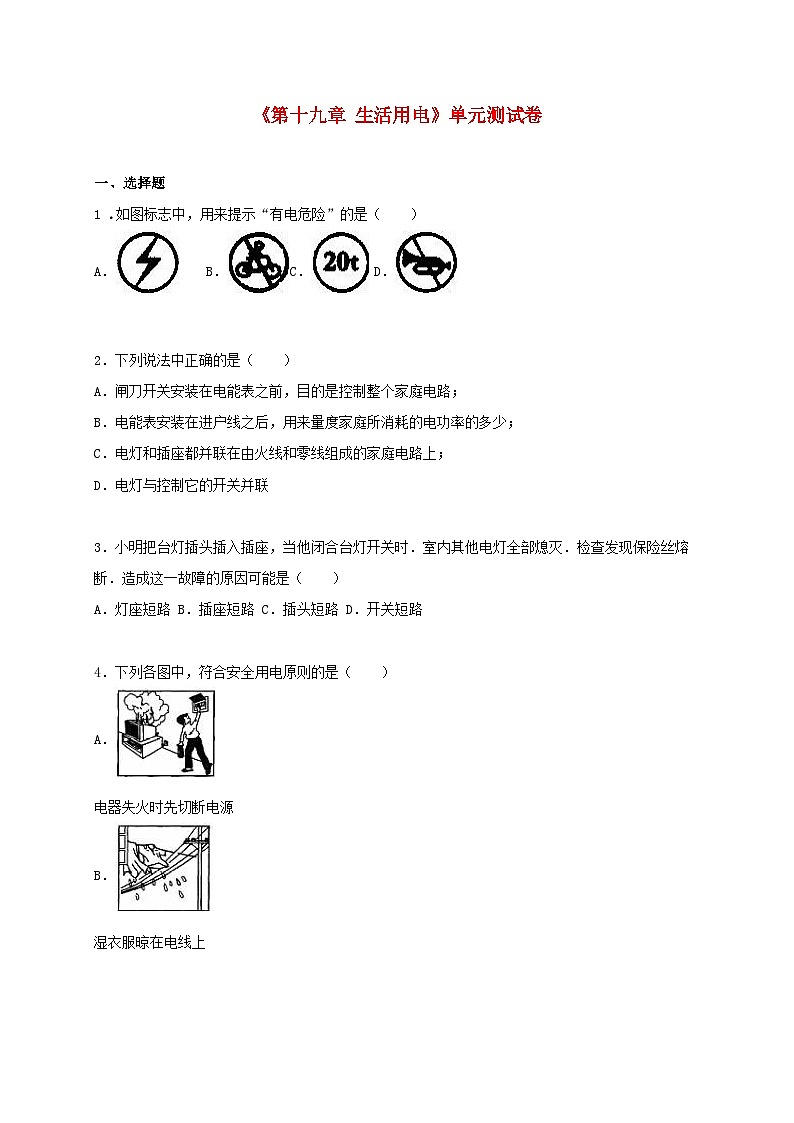

《第十九章 生活用电》单元测试卷
　
一、选择题
1 .如图标志中，用来提示“有电危险”的是（　　）
A． B． C． D．
　
2．下列说法中正确的是（　　）
A．闸刀开关安装在电能表之前，目的是控制整个家庭电路；
B．电能表安装在进户线之后，用来量度家庭所消耗的电功率的多少；
C．电灯和插座都并联在由火线和零线组成的家庭电路上；
D．电灯与控制它的开关并联
　
3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（　　）
A．灯座短路 B．插座短路 C．插头短路 D．开关短路
　
4．下列各图中，符合安全用电原则的是（　　）
A．
电器失火时先切断电源
B．
湿衣服晾在电线上
C．
用湿布擦抹电器
D．
用电器未加接地保护
　
5．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（　　）

A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
　
6．下列说法中正确的是（　　）
A．只要有电流通过人体就会触电
B．为了安全，不要接触低压线路，不要接近高压设备
C．只有高压线路才会发生触电，低压线路是不会发生触电事故的
D．以上说法中都不正确
　
7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地（　　）
A．家用电器不能工作
B．家用电器的寿命会缩短
C．人接触家用电器时可能发生触电事故
D．家用电器消耗电能会增加
　
8．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
　
9．在表演台上，某人声称具有特异功能﹣﹣“不怕电”．他把灯泡接到家庭电路的两根电线上，灯泡亮．取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌．对此，某班同学展开讨论后形成以下观点，其中正确的是（　　）
A．此人也许真有不导电的特异功能
B．此人与大地之间一定有良好的绝缘
C．他去抓那两根电线前，火线已被助手切断
D．他去抓那两根电线前，零线已被助手切断
　
10．原来室内的电灯正常发光，当把台灯的插头插入插座时（台灯的开关断开），室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是（　　）
A．台灯的功率太大 B．台灯的插头处有短路
C．台灯的灯座处有短路 D．插座处原来就有短路
　
　
二、填空作图题
11．如图是家庭电路的示意图．

（1）请把该电路连接完整．
（2）把开关接入电路时，要与所控制的用电器　　　　　　联；插座与灯泡应该是　　　　　　联；当家庭电路需要检修或更换灯泡时，必须使总开关处于　　　　　　状态，以保证安全操作．
　
12．电压越高对人越　　　　　　，因为一旦触电，会有较大的　　　　　　通过人体，经验证明，只有不高于　　　　　　V的电压才是安全的．
　
13．辨别火线和零线可以用　　　　　　，如图中所示的A、B两种使用测电笔的方法中，正确的是　　　　　　．如图C所示，表明接触的是　　　　　　线．
　
14．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的　　　　　　过多，使它的温度　　　　　　，于是保险丝　　　　　　，自动　　　　　　电路，起到保险作用．
　
15．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生　　　　　　，也可能是电路中用电器的　　　　　　过大．
　
16．图中A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他
　　　　　　触电，用手直接接触B点时，他
　　　　　　触电（选填“会”或“不会”）．

　
17．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

　
18．在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
　
19．请在图中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．

　
　
三、解析题（20题6分，21题8分，22题6分共20分）
20．有关资料表明：人体出汗或潮湿时电阻为200～800Ω；人体中的电流超过30mA时将会造成生命危险．若某人身体潮湿时的电阻为440Ω，则当他接触电压为220V的照明电路时，通过他的电流为　　　　　　mA，请根据计算结果为图配上解说词：　　　　　　．

　
21．中考前，由于气温偏高，小明的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间．这台空调的说明书中主要数据如表，问：
电压
220V
额定制冷功率
1320W
频率
50Hz
额定制热功率
1420W
（1）使用空调机应选如图中的　　　　　　插座（选填“A”或“B”）．
（2）空调正常制冷时电流为多少？
（3）连续正常制冷30min消耗的电能为多少kW•h？
（4）夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能？（答出一点即可）

　
22．小军同学在学习了电路和安全用电的有关知识后，回家对家里的用电器及用电情况进行了全面调查，调查记录如下表．
用电器
照明灯
电冰箱
电视机
电饭煲
洗衣机
电脑
额定功
率/W
40
160
100
800
200
120
数量
15
1
1
1
1
1
另外闸刀开关上保险丝的熔断电流为20A，电能表上标有“220V 10（20）A”．
（1）星期天中午，小军用电饭煲煮饭，同时观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰好电冰箱正在工作．求这时小军家的电路中的总电流是多大．
（2）小军的父母想在现有的电路上再安装一台1500W的空调，请通过计算说明是否可行．
　
　

《第19章 生活用电》单元测试卷
参考答案与试题解析
　
一、选择题
1 .如图标志中，用来提示“有电危险”的是（　　）
A． B． C． D．
【考点】物理常识．
【专题】其他综合题．
【分析】各种标志牌在生活中的使用十分广泛，在解题时可根据标志牌中的出现的图标，联系相应的生活现象进行解题．
【解答】解：A、图中所示标志是有电危险的标志，符合题意，故A正确；
B、图中所示标志是此路段禁止骑自行车，与题意不符，故B不正确；
C、图中所示标志是限重牌，表示不能超过20t，与题意不符，故C不正确；
D、图中所示标志是禁止鸣喇叭的标志，与题意不符，故D不正确．
故选A．
【点评】能否从图标中找到对应的生活现象是本题的解题关键所在．
　
2．下列说法中正确的是（　　）
A．闸刀开关安装在电能表之前，目的是控制整个家庭电路；
B．电能表安装在进户线之后，用来量度家庭所消耗的电功率的多少；
C．电灯和插座都并联在由火线和零线组成的家庭电路上；
D．电灯与控制它的开关并联
【考点】家庭电路的连接．
【分析】根据家庭电路中的各组成部分的作用和关系分析．
【解答】解：A、说法错误，电能表应接在闸刀开关的前面．
B、说法错误，电能表安装在进户线之后，用来量度家庭所消耗的电能的多少．
C、正确，为了使插座上的用电器与电灯不互相影响工作，应并联连接．
D、说法错误，开关为了控制灯，应与灯串联．
故选C．
【点评】本题考查了家庭电路中的连接方式和顺序．家庭电路中各组成的先后顺序为：进户线，电能表，总开关，保险装置，开关，用电器，插座等；家用电器为了相互工作不影响而采用了并联的连接方式．
　
3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（　　）
A．灯座短路 B．插座短路 C．插头短路 D．开关短路
【考点】家庭电路的故障分析．
【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．
【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；
台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；
开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意．
故选 A．
【点评】本题考查对家庭电路故障的分析判断能力．解题的关键是要理解家庭电路中保险丝熔断是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．
　
4．下列各图中，符合安全用电原则的是（　　）
A．
电器失火时先切断电源
B．
湿衣服晾在电线上
C．
用湿布擦抹电器
D．
用电器未加接地保护
【考点】安全用电原则．
【专题】应用题．
【分析】安全用电的常识：
（1）电器失火或发生触电事故时，先切断电源，再进行救人或灭火；
（2）湿衣服中的水是导体，湿衣服晾在电线上易发生触电事故；
（3）湿布中的水是导体，湿布擦抹电器易发生触电事故；
（4）用电器的金属外壳一定加接地线，以防一旦漏电时发生触电事故．
【解答】解：A、电器失火先切断电源，符合安全用电原则．
B、湿衣服晾电线上易触电，不符合安全用电原则．
C、湿布擦电器易触电，不符合安全用电原则．
D、电器未接地线一旦漏电时会发生触电事故，不符合安全用电原则．
故选A．
【点评】电器失火或人触电时，首先要切断电源，再进行抢救或灭火；湿衣服、湿布绝不能触碰电线、电器；有金属外壳的电器一定用三孔插座，使外壳接地．
　

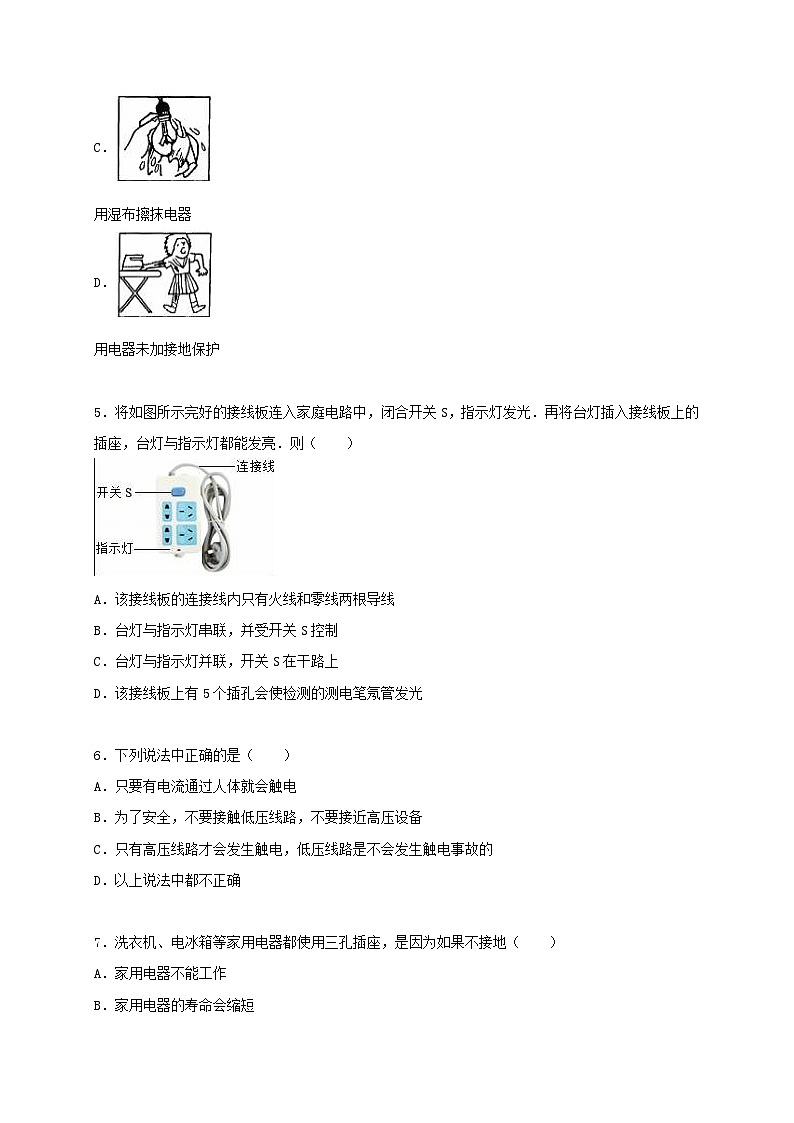

5．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（　　）

A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
【考点】插座的构造与工作方式．
【专题】电与热、生活用电．
【分析】（1）三角插头的中间脚必须接地；
（2）插座与指示灯是并联的；指示灯与开关是串联的；
（3）火线能使测电笔的氖管发光．
【解答】解：A、根据图示可知，该插头为三脚插头，因此相连的线有火线、零线和地线，故A错误；
BC、开关控制台灯和指示灯，而台灯和指示灯互不影响，因此台灯与指示灯并联，开关S在干路上，故B错误，C正确；
D、从接线板上可以看出，两个三孔插座，两个两孔插座，因此一共有四个插孔与火线相连，即四个插孔能使测电笔氖管发光，故D错误．
故选C．
【点评】本题考查插座的构造和接线原理，以及并联电路的特点和开关的作用，属于基础题．
　
6．下列说法中正确的是（　　）
A．只要有电流通过人体就会触电
B．为了安全，不要接触低压线路，不要接近高压设备
C．只有高压线路才会发生触电，低压线路是不会发生触电事故的
D．以上说法中都不正确
【考点】安全用电原则．
【分析】根据触电的电流、触电的种类分析．
【解答】解：A、错误，当通过人体的电流大到一定的程度时，才会造成触电事故．
B、正确．为了安全，不要接触低压线路，不要接近高压设备，这是安全用电的原则．
C、错误，当人体的不同部位分别接触火线和零线，或人站在大地上身体的某一部位接触火线时，就会触电．
D、错误．
故选B．
【点评】本题考查了触电的种类和安全用电的原则．
　
7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地（　　）
A．家用电器不能工作
B．家用电器的寿命会缩短
C．人接触家用电器时可能发生触电事故
D．家用电器消耗电能会增加
【考点】家用电器；插座的构造与工作方式．
【分析】三孔插座中多出的一个脚是用来接地线的．
【解答】解：洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生．
故选C．
【点评】本题考查了洗衣机、电冰箱等家用电器都使用三孔插座的原因：为了防止触电．
　

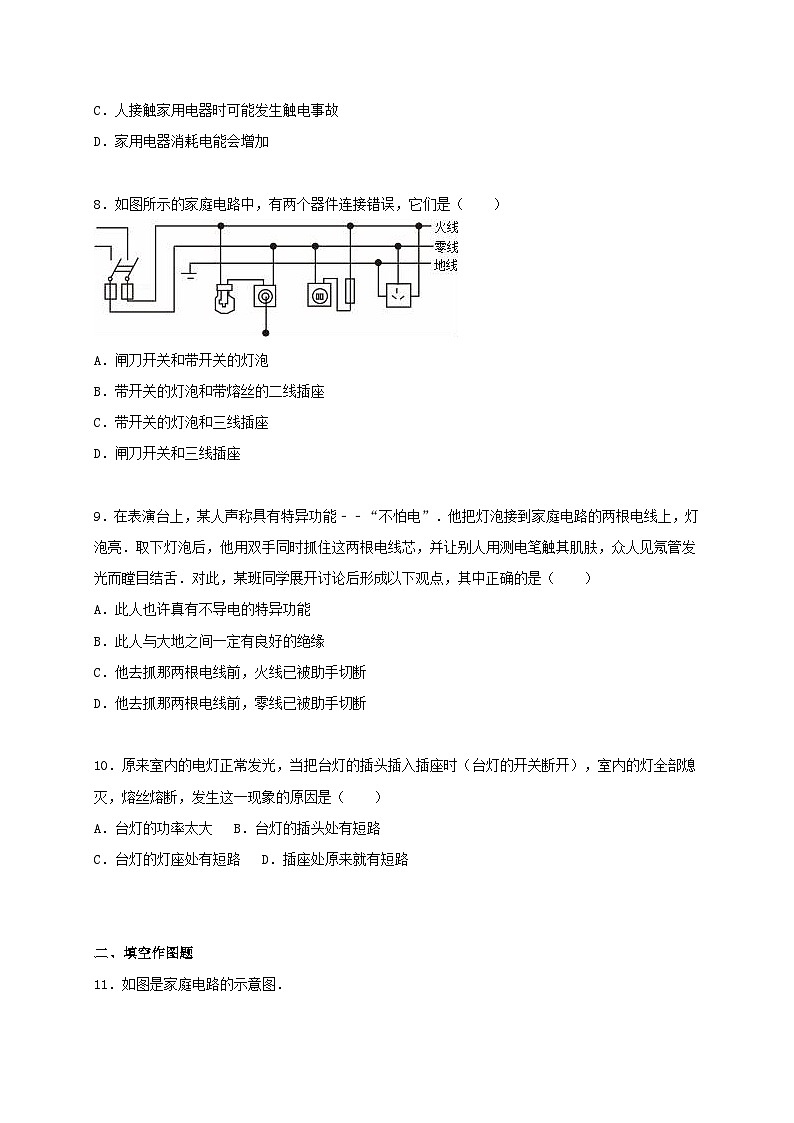

8．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
【考点】家庭电路的连接．
【专题】错解分析题．
【分析】（1）保险丝不是在零线和火线上各接一根保险丝，而是只在火线上接一根，这样不是为了节省，而是为了更安全，如果零线和火线各接一根保险丝，如果零线上的保险丝熔断，电路处于断开状态，但是电路中还连接着火线，接触电路会发生触电事故．
（2）开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．
（3）两孔插座的连接方法：左孔接零线，右孔接火线．当插座上进入大功率的用电器时，还要在火线上串联一根保险丝．
（4）三孔插座的连接方法：三孔接地线；左孔接零线；右孔接火线．
【解答】解：（1）进户线进入用户，首先接入总开关，总开关的后面接入保险丝，保险丝只在火线上接一根，不是为了节省，而是为了更安全．当保险丝熔断后，家庭电路和火线断开，防止触电事故的发生．图中总开关和保险丝连接正确．不符合题意．
（2）开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡．图中带开关的灯泡连接错误．符合题意．
（3）两孔插座左孔接零线，右孔接火线．当插座上进入大功率的用电器时，还要在火线上串联一根保险丝．这样在电流过大时，能自动切断电源，起到保险作用．图中连接正确，不符合题意．
（4）三孔插座的三孔接地线，左孔接零线，右孔接火线．当金属外壳的用电器插入三孔插座时，金属外壳的用电器漏电时，接触用电器防止触电事故的发生．图中连接错误，符合题意．
故选C．
【点评】（1）掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法．
（2）掌握保险丝、开关、三孔插座的作用．
　
9．在表演台上，某人声称具有特异功能﹣﹣“不怕电”．他把灯泡接到家庭电路的两根电线上，灯泡亮．取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌．对此，某班同学展开讨论后形成以下观点，其中正确的是（　　）
A．此人也许真有不导电的特异功能
B．此人与大地之间一定有良好的绝缘
C．他去抓那两根电线前，火线已被助手切断
D．他去抓那两根电线前，零线已被助手切断
【考点】触电危害及常见的触电类型与预防．
【专题】应用题；电与热、生活用电．
【分析】大量的事实证明，对人体的安全电压为不高于36V，火线上的电压对人体是不安全的，当人与火线相接而没有发生触电，说明此时人体上没有电流通过．
【解答】解：火线与零线和大地的电压是220V，大大超过了安全电压，而触电是人体通过的电流达到一定值才会发生，当用测电笔触这个人的肌肤，氖管发光而没有发生触电，说明此时电流极其微弱，而没有测电笔测时，因为零线断开，无法形成回路，是没有电流通过的，故是零线断开了，同时人与大地之间一定有良好的绝缘．
故选BD．
【点评】本题考查了触电发生的条件：当人体通过的电流达到一定的数值时，才会发生触电．在本题中，当人体只与火线接触，而没有与大地及零线接触，是不会造成触电的．
　
10．原来室内的电灯正常发光，当把台灯的插头插入插座时（台灯的开关断开），室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是（　　）
A．台灯的功率太大 B．台灯的插头处有短路
C．台灯的灯座处有短路 D．插座处原来就有短路
【考点】家庭电路的故障分析．
【专题】压轴题．
【分析】熔丝熔断的原因有两个：总功率过大或发生短路．
【解答】解：加入台灯时，不可能是总功率过大，只能是插头插入插座时发生了短路而使室内的灯全部熄灭，熔丝熔断．
故选B．
【点评】本题考查了熔丝熔断的故障的判断．
　
二、填空作图题
11．如图是家庭电路的示意图．

（1）请把该电路连接完整．
（2）把开关接入电路时，要与所控制的用电器　串　联；插座与灯泡应该是　并　联；当家庭电路需要检修或更换灯泡时，必须使总开关处于　断开　状态，以保证安全操作．
【考点】家庭电路的连接．
【专题】电与热、生活用电．
【分析】（1）本题要抓住家庭电路的连接顺序：电能表、闸刀开关、保险盒和用电器等，与灯泡相连的开关必须控制火线．
（2）开关与被控制的用电器之间为串联连接；
家庭电路中，各用电器之间，用电器与插座之间，插座与插座之间为并联连接；
为了安全起见，检修电路时，必须切断电源．
【解答】解：（1）家庭电路的连接顺序：电能表、闸刀开关、保险盒和用电器等，与灯泡相连的开关必须控制火线．如图：
（2）开关与所控制的用电器串联连接；
家庭电路中，插座与用电器之间为并联连接，故各用电器的插座与灯泡应该是并联；
当家庭电路需要检修或更换灯泡时，必须使总开关处于断开状态，这样可以保证安全操作．
故答案为：（1）见下图：

（2）串；并；断开．
【点评】本题考查开关与被控制用电器之间的连接、家庭电路中各用电器之间的连接以及安全用电原则，属于基础题．
　
12．电压越高对人越　危险　，因为一旦触电，会有较大的　电流　通过人体，经验证明，只有不高于　36　V的电压才是安全的．
【考点】欧姆定律的变形公式．
【专题】应用题；欧姆定律．
【分析】触电是人体直接或间接接触火线，并与零线或大地构成通路造成的，当电流超过一定数值时，人就会有生命危险；对人体的安全电压是不高于36V．
【解答】解：人体的电阻一定，人接触的电压越高时，根据欧姆定律I=可知，通过人体的电流就会很大，就会越危险；
一般来说，36V为安全电压，即不高于36V的电压对人体是安全的．
故答案为：危险；电流；36．
【点评】本题考查欧姆定律的内容及安全电压，属物理规律的简单应用．
　
13．辨别火线和零线可以用　测电笔　，如图中所示的A、B两种使用测电笔的方法中，正确的是　B　．如图C所示，表明接触的是　火　线．
【考点】测电笔的使用．
【专题】电与热、生活用电．
【分析】用测电笔来辨别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．
【解答】解：①测电笔是用来检测火线和零线的工具；
②使用时笔尖接触被测导线，手应该接触笔尾金属体，所以B使用方法正确；
③图C中氖管发光，则笔尖接触的是火线．
故答案为：测电笔；B；火．
【点评】本题考查了测电笔的用途和正确使用，测电笔是日常生活中经常用得到的判断电路简单故障的工具，作为一项技能，学生要掌握．
　
14．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的　热量　过多，使它的温度　过高　，于是保险丝　熔断　，自动　切断　电路，起到保险作用．
【考点】熔断器的作用及保险丝的选择方法．
【专题】电与热、生活用电．
【分析】保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
【解答】解：保险丝用电阻较大、熔点较低的铅锑合金制成，这样做是为了当电路中的电流过大时，保险丝能产生较多的热，使它的温度过高，于是保险丝熔断，自动切断电路，起到保险作用．
故答案为：热量；过高；熔断；切断．
【点评】本题主要考查学生对保险丝的构造和作用的了解和掌握，是一道基础题．
　
15．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生　短路　，也可能是电路中用电器的　总功率　过大．
【考点】家庭电路电流过大的原因．
【专题】应用题；压轴题．
【分析】空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路．
【解答】解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大．
故答案为：短路、总功率．
【点评】本题考查了家庭电路中电流过大的原因．要牢记．
　
16．图中A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他
　会　触电，用手直接接触B点时，他
　不会　触电（选填“会”或“不会”）．

【考点】触电危害及常见的触电类型与预防．
【分析】触电包括单线触电和双线触电．单线触电指的是站在地面上，单手接触火线；双线触电指的是不论站在什么地方，一手接触火线，一手接触零线．
【解答】解：A点是和火线连接在一起的，站在地面上的人接触A点就相当于接触火线，会造成触电事故；
B点是和零线连接在一起的，站在地面上的人接触B点就相当于接触零线，不会造成触电事故．
故答案为：会；不会．
【点评】此题考查触电的类型，解答此题的关键是我们要知道两点：一是触电的类型，二是判断AB两点是火线的延伸还是零线的延伸．
　
17．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

【考点】串、并联电路的设计；家庭电路的连接．
【专题】作图题；压轴题；电流和电路．
【分析】（1）只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、相互影响即为串联；连接电路时应注意开关控制火线，且火线接入灯尾金属点，零线接入螺旋套；
（2）三孔插座的接线方法是要求“左零右火上接地”．
【解答】解：（1）灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
（2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：

【点评】本题考查了声、光控灯和三孔插座的接线方法，关键是根据题意得出两开关的连接方式和注意安全用电的原则．
　
18．在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
【考点】家庭电路的连接．
【专题】电与热、生活用电．
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【解答】解：首先辨别上面三根线地线、火线、零线．
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．

【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
　
19．请在图中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．

【考点】家庭电路的连接．
【专题】作图题；压轴题．
【分析】（1）家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上．
（2）电灯的接法：火线首先进开关，再入灯泡．
【解答】解：两盏灯是并联的，两盏灯有一个开关控制，开关接在干路上；火线首先过开关再入灯泡．如图所示

【点评】本题主要考查灯泡与开关的接法，利用好条件开关同时控制两盏灯﹣﹣﹣开关要接在干路上，知道火线首先过开关再入灯泡．
　
三、解析题（20题6分，21题8分，22题6分共20分）
20．有关资料表明：人体出汗或潮湿时电阻为200～800Ω；人体中的电流超过30mA时将会造成生命危险．若某人身体潮湿时的电阻为440Ω，则当他接触电压为220V的照明电路时，通过他的电流为　500　mA，请根据计算结果为图配上解说词：　请不要用湿手按开关　．

【考点】欧姆定律的应用．
【专题】计算题；简答题；欧姆定律．
【分析】已知电压和电阻，可用欧姆定律计算电流，然后比较电流的大小，判断是否安全．
【解答】解；人身体潮湿时的电阻R=440Ω，照明电路的电压U=220V，
则I===0.5A=500mA＞30mA，
所以，会造成生命危险，
故解说词为：请不要用湿手按开关．
故答案为：500；请不要用湿手按开关．
【点评】本题是运用欧姆定律进行关于电流的简单计算．
　
21．中考前，由于气温偏高，小明的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间．这台空调的说明书中主要数据如表，问：
电压
220V
额定制冷功率
1320W
频率
50Hz
额定制热功率
1420W
（1）使用空调机应选如图中的　B　插座（选填“A”或“B”）．
（2）空调正常制冷时电流为多少？
（3）连续正常制冷30min消耗的电能为多少kW•h？
（4）夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能？（答出一点即可）

【考点】电功率与电压、电流的关系；电功率与电能、时间的关系．
【专题】电能和电功率．
【分析】（1）家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生；
（2）利用电功率公式P=UI计算电流；
（3）利用电功公式W=Pt计算消耗的电能；
（4）节能要从影响消耗电能的因素上分析．
【解答】解：
（1）为了防止当空调漏电时，发生触电事故，所以使外壳接上地线，空调工作时应使用三孔插座，故选B；
（2）空调工作时的制冷功率P冷=1320W；
∴空调正常制冷时电流为I===6A；
（3）正常制冷30min消耗的电能：W=P冷t=1.32kW×0.5h=0.66kW•h；
（4）空调工作时的制冷功率一定，由W=Pt可知：通过减小使用时间来节能，或通过调高设定温度来减少空调的工作时间．
答：
（1）B；
（2）空调正常制冷时电流为6A；
（3）连续正常制冷30min消耗的电能为0.66kW•h；
（4）节能措施是：调高设定温度或减少使用时间．
【点评】本题考查三孔插座的应用，了解空调正常工作的电流、功率及节能措施，增强节能减排的意识．
　
22．小军同学在学习了电路和安全用电的有关知识后，回家对家里的用电器及用电情况进行了全面调查，调查记录如下表．
用电器
照明灯
电冰箱
电视机
电饭煲
洗衣机
电脑
额定功
率/W
40
160
100
800
200
120
数量
15
1
1
1
1
1
另外闸刀开关上保险丝的熔断电流为20A，电能表上标有“220V 10（20）A”．
（1）星期天中午，小军用电饭煲煮饭，同时观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰好电冰箱正在工作．求这时小军家的电路中的总电流是多大．
（2）小军的父母想在现有的电路上再安装一台1500W的空调，请通过计算说明是否可行．
【考点】电功率的计算．
【专题】应用题；电能和电功率．
【分析】（1）根据电路的总功率等于各用电器的电功率之和求出电路中的总功率，再根据P=UI求出电路中的总电流；
（2）根据电能表上的“220V 10（20）A”可知，电路允许通过的最大电流为10A，短时间内可以允许通过20A，根据P=UI求出电能表允许家用电器的最大总功率，然后将其与电路中所有用电器的功率之和进行比较得出答案．
【解答】解：（1）这时小军家使用的用电器的总功率为：
P总=800W+100W+40W+160W=1100W，
由P=UI可得，此时电路中的总电流为：
I===5A；
（2）电能表允许家中连接的用电器的最大功率为：
Pmax=UImax=220V×10A=2200W，
小军家已有用电器的总功率为：
P总′=40W×15+160W+100W+800W+200W+120W=1980W，
若电路中再安装一台空调后，所有用电器的总功率为：
P总″=1980W+1500W=3480W，
∵P总″＞Pmax，
∴现有的电路上不能再安装一台1500W的空调．
答：（1）这时小军家的电路中的总电流是4A；
（2）现有的电路上不能再安装一台1500W的空调．
【点评】本题考查了电功率公式的灵活应用，关键是铭牌电能表参数的含义，与生活息息相关，体现了物理知识源于生活、服务与生活的理念．
