2023九年级物理下册第十九章生活用电单元测试卷新版新人教版

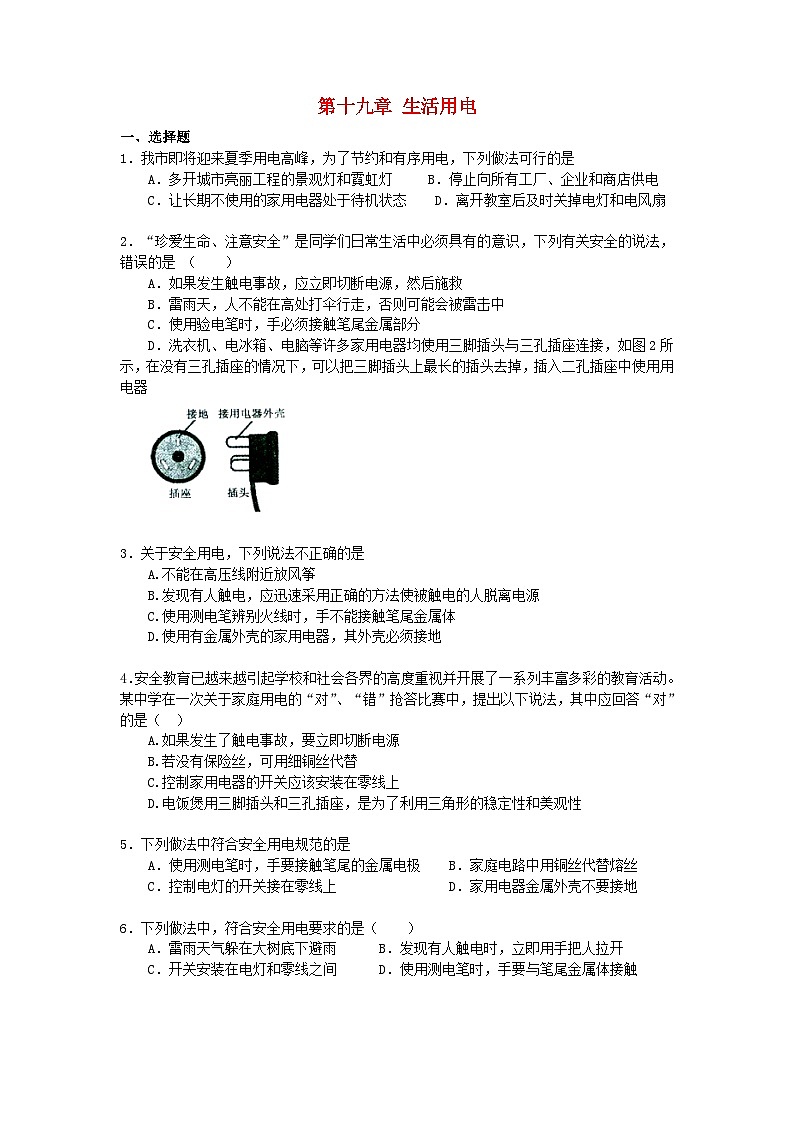

展开第十九章 生活用电
一、选择题
1．我市即将迎来夏季用电高峰，为了节约和有序用电，下列做法可行的是
A．多开城市亮丽工程的景观灯和霓虹灯 B．停止向所有工厂、企业和商店供电
C．让长期不使用的家用电器处于待机状态 D．离开教室后及时关掉电灯和电风扇
2．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是 （ ）
A．如果发生触电事故，应立即切断电源，然后施救
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，如图2所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器
3．关于安全用电，下列说法不正确的是
A.不能在高压线附近放风筝
B.发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C.使用测电笔辨别火线时，手不能接触笔尾金属体
D.使用有金属外壳的家用电器，其外壳必须接地
4．安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（ ）
A.如果发生了触电事故，要立即切断电源
B.若没有保险丝，可用细铜丝代替
C.控制家用电器的开关应该安装在零线上
D.电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性
5．下列做法中符合安全用电规范的是
A．使用测电笔时，手要接触笔尾的金属电极 B．家庭电路中用铜丝代替熔丝
C．控制电灯的开关接在零线上 D．家用电器金属外壳不要接地
6．下列做法中，符合安全用电要求的是（ ）
A．雷雨天气躲在大树底下避雨 B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间 D．使用测电笔时，手要与笔尾金属体接触

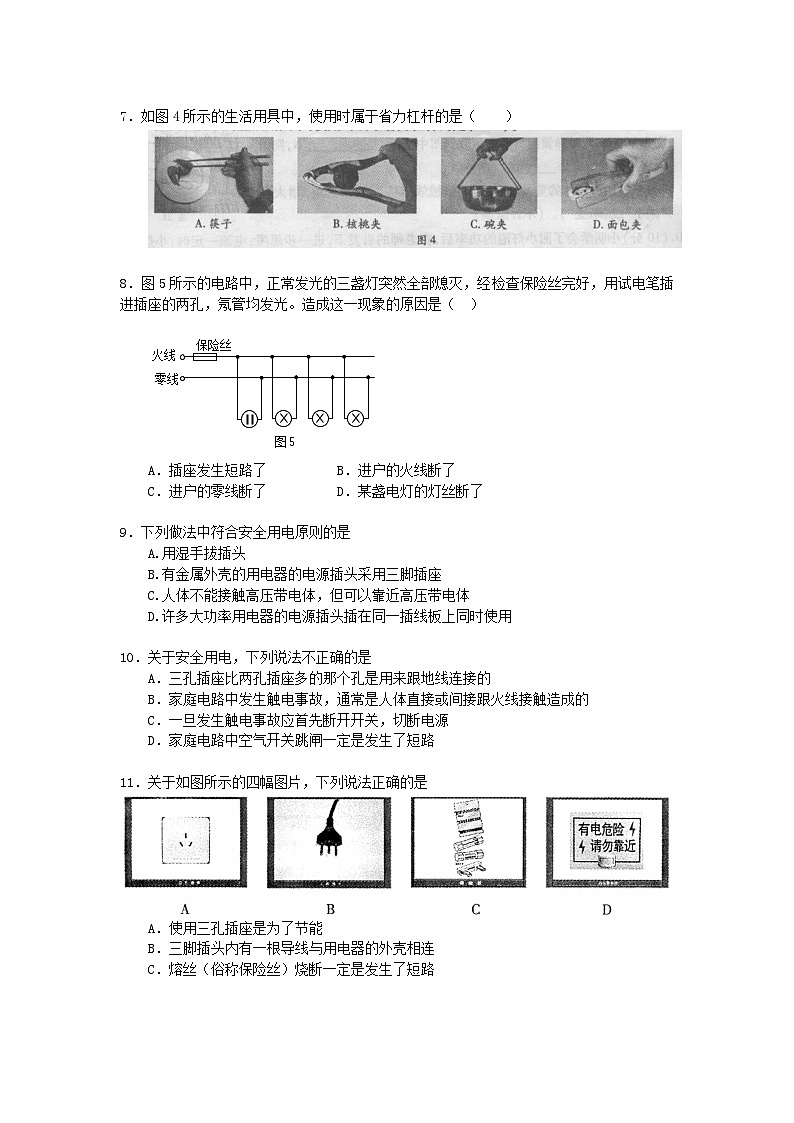

7．如图4所示的生活用具中，使用时属于省力杠杆的是（ ）
8．图5所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
9．下列做法中符合安全用电原则的是
A.用湿手拔插头
B.有金属外壳的用电器的电源插头采用三脚插座
C.人体不能接触高压带电体，但可以靠近高压带电体
D.许多大功率用电器的电源插头插在同一插线板上同时使用
10．关于安全用电，下列说法不正确的是
A．三孔插座比两孔插座多的那个孔是用来跟地线连接的
B．家庭电路中发生触电事故，通常是人体直接或间接跟火线接触造成的
C．一旦发生触电事故应首先断开开关，切断电源
D．家庭电路中空气开关跳闸一定是发生了短路
11．关于如图所示的四幅图片，下列说法正确的是
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路

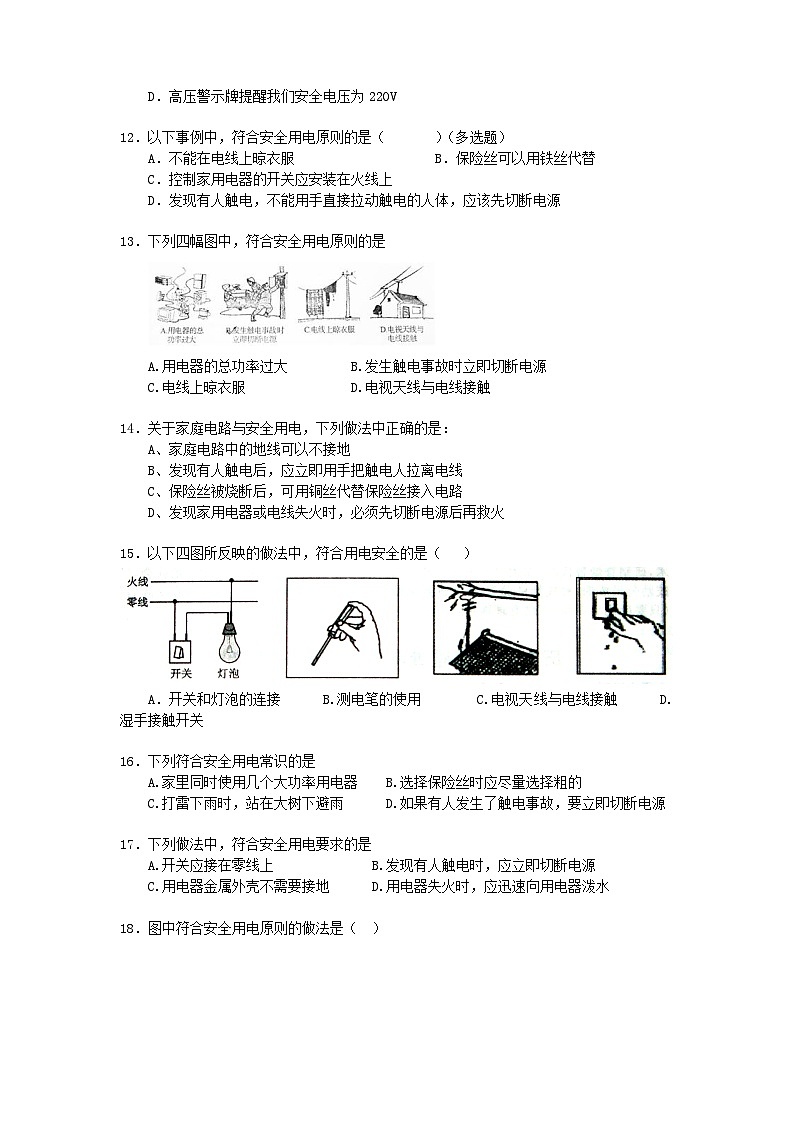

D．高压警示牌提醒我们安全电压为220V
12．以下事例中，符合安全用电原则的是（ ）（多选题）
A．不能在电线上晾衣服 B．保险丝可以用铁丝代替
C．控制家用电器的开关应安装在火线上
D．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
13．下列四幅图中，符合安全用电原则的是
A.用电器的总功率过大 B.发生触电事故时立即切断电源
C.电线上晾衣服 D.电视天线与电线接触
14．关于家庭电路与安全用电，下列做法中正确的是：
A、家庭电路中的地线可以不接地
B、发现有人触电后，应立即用手把触电人拉离电线
C、保险丝被烧断后，可用铜丝代替保险丝接入电路
D、发现家用电器或电线失火时，必须先切断电源后再救火
15．以下四图所反映的做法中，符合用电安全的是（ ）
A．开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关
16．下列符合安全用电常识的是
A.家里同时使用几个大功率用电器 B.选择保险丝时应尽量选择粗的
C.打雷下雨时，站在大树下避雨 D.如果有人发生了触电事故，要立即切断电源
17．下列做法中，符合安全用电要求的是
A.开关应接在零线上 B.发现有人触电时，应立即切断电源
C.用电器金属外壳不需要接地 D.用电器失火时，应迅速向用电器泼水
18．图中符合安全用电原则的做法是（ ）
19．下列各种说法中，符合安全用电原则的是
A．在高压线附近放风筝
B．在电线上晾衣服
C．用湿手触摸开关
D．发现有人触电，立即切断电源
20．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是
A．电灯灯丝断了 B．cd间某处断路
C．ab之间某处断路 D．开关处短路
21．家用电器电冰箱、电风扇等，其主要部件都是电动机，那么电动机是根据下列哪种现象制成的
A．磁场对电流的作用 B．电磁感应 C．电流的磁效应 D．电流的热效应
22．下列做法符合科学常识的是
A．与灯泡串联的开关安装在火线上
B．稀释浓硫酸时，把水直接倒入浓硫酸中
C．用金属容器盛装食物，放在微波炉中加热
D．用测电笔辨别火线与零线时，手不接触笔尾金属体
23．如图3是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器外壳地，这样做的目的是( )
A．延长使用寿命 B．使其正常工作 C．防止触电 D．节约用电
24．以下做法中，符合安全用电原则的是
A．熔丝熔断后，用铜丝来代替 B．将家用电器的金属外壳接地
C．用湿布擦抹电器 D．小区停电，不切断总开关就进行电路维修
二、填空题
1．验电器的工作原理是______________________，人们常用测电笔辨别家庭电路中的_______线与零线。
2．家庭电路中，照明灯泡与控制它的开关之间是 联的，开亮的灯越多，总电阻 （选填“越大”或“越小”）
3．我国家庭照明电路的电压是 V，台灯和控制它的开关是 （串联/并联）,开关必须接在 （零/火）线上。
4．如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。从安全用电角
度对方案进行评估，其中合理的是______。理由是_______________。
5．在家庭电路中不能用湿手触摸开关，是因为在潮湿的情况下，人体的电阻会_____，在电压一定的情况下，通过人体的电流会__________（两空都填“变大”、“变小”或“不变”）
6．当小霞同学用试电笔试触家里的插座时，发现氖管发光，说明此插孔是与 （选填“火线”或“零线”）相连的。若小霞同学和试电笔串联后的等效电阻为880kΩ，家庭电路的电压为220v,则通过小霞同学的电流为 mA。
7．我国家庭电路中，电灯正常工作的电压为____伏，电灯与电灯之间是____连接的（选填“串联”或“并联”），电灯所消耗的电能是远方的发电站通过 输电线路输送至用电区的（选填“高压”或“低压”）
8．在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是＿＿＿线；为了防止触电，必须把用电器的开关装在＿＿＿线上。（填“火”、“零”或“地”）
9．家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ____ ，其工作原理是利用电流的 ___ 效应。
三、作图题
1．根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
2．如图5所示、是家庭电路中带有控制开关的三孔插座，请在图6中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
3．如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。
4．如图10所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯后接入.②三孔插座单独接入.
5．如图乙所示，用笔画线代替导线将电灯和开关接到电路中．
6．如图15所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
四、实验探究题
某天晚上，家里的所有用电器全部停止工作，请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：
证实办法：
原因二：
证实办法：
参考答案
一、选择题
1-5 D D C A A 6-10 D B C B D
11-15 B ACD B D B 16-20 D B C D B
21-24 A A C B
二、填空题
1. 同种电荷相互排斥，火
2. 串 越小
3. 220 串联 火
4. a bc形成短路
5. 变小；变大
6. 火线 0.25
7. 220 并联 高压
8. 火 火
9. 低 热
三、作图题
1.
2.
3.
4.
5.
6.
四、实验探究题
原因1：整个小区停电
验证：观察小区其他家庭是否有电
原因2：家里用电功率过大（或某处电路短路），导致保险丝熔断（或空气开关跳闸）
验证：查看保险丝是否完好（或空气开关是否跳闸）
原因3：电卡所购电已经用完
验证：吧电卡插在电能表上进行查看
