2023九年级物理下册第十九章生活用电同步练习新版新人教版

这是一份2023九年级物理下册第十九章生活用电同步练习新版新人教版，共6页。

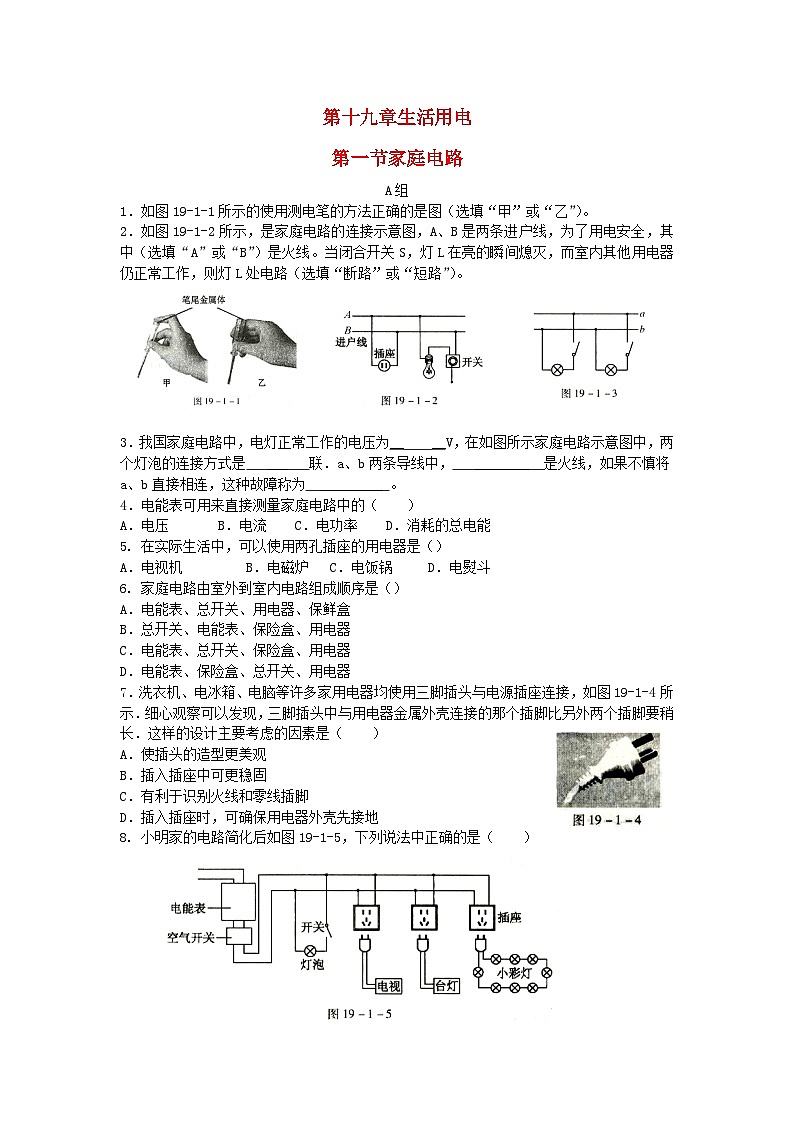

第十九章生活用电第一节家庭电路A组1．如图19-1-1所示的使用测电笔的方法正确的是图（选填“甲”或“乙”）。2．如图19-1-2所示，是家庭电路的连接示意图，A、B是两条进户线，为了用电安全，其中（选填“A”或“B”）是火线。当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路（选填“断路”或“短路”）。3．我国家庭电路中，电灯正常工作的电压为__    __V，在如图所示家庭电路示意图中，两个灯泡的连接方式是   ___   联．a、b两条导线中，   ________  是火线，如果不慎将a、b直接相连，这种故障称为  _________ 。4．电能表可用来直接测量家庭电路中的（　　）A．电压       B．电流    C．电功率   D．消耗的总电能5. 在实际生活中，可以使用两孔插座的用电器是（）A．电视机       B．电磁炉   C．电饭锅     D．电熨斗6. 家庭电路由室外到室内电路组成顺序是（）A．电能表、总开关、用电器、保鲜盒 B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器 D．电能表、保险盒、总开关、用电器7．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图19-1-4所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑的因素是（　　）A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地8. 小明家的电路简化后如图19-1-5，下列说法中正确的是（　　）         A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的9. 某同学在学了有关家庭电路的知识后安装了四盏电灯如图19-1-6所示，其中正确的是（）       .答案：1.甲  2.B  3.220  并  a  短路  4.D  5.A  6.C  7.D  8.A  9.A  B组1. 现在许多宾馆都利用房卡取电如图所示19-1-7所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______（选填电路组成部分名称），房间里各用电器之间是______联的。2. 如图19-1-8所示的甲、乙两种使用测电笔的方法中，方法_____是正确的，用正确的方法测下面的一个插座，图丙中发现测插座的A孔时氖管发光，则A孔接的是_____线；图丁是一个台灯的电路示意图，当把台灯接入电路时，为了安全应将台灯插头的_____(选填“C”或“D”)插脚接火线．     3.强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样你夜间常起床就方便安全了。爷爷听了直摇头说，这样太浪费了，强强说不会的1kw．h的电费是0.42元，如果每晚灯亮10h，一个月（30天计）只要多用电费元．4. 如图19-1-9所示家庭电路中的电能表在10分钟内转盘转过了500转，则电路所消耗的电能kw．h，电路中用电器的总功率W。5. 关于家庭电路中电器安装的说法错误的是（）A．开关应接在火线上 B．螺丝口灯泡的螺旋套一定要接在零线上C．开关应和灯泡并联 D．三孔插座应有接地线6. 如图19-1-10所示电路，当开关S接通后，电灯不发光，若用测电笔在A，B，C，D各点测试，发现在A、B、C三点氖泡都发光，在D点氖泡不发光，可以判断线路的故障（　　）A．在AB段断路      B．在BC段断C．在CD段断路      D．进户线中的火线断路 7. 如图19-1-11所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（　　）A．插座发生短路了  B．进户的零线断了  C．进户的火线断了  D．某盏灯的灯丝断了8．如图19-1-12所示为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V  40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都亮但很暗；当只闭合S2时，L0正常发光，当只闭合S3时，L0不亮。下列判断正确的是（）。A．L1所在支路短路  B．L3所在支路短路  C．L2所在支路断路  D．L2所在支路短路 答案：1.总开关（开关）并  2.乙火 D  3.0.378   4.0.2  1200  5.C  6.D  7.B  8.D 第2节家庭电路中电流过大的原因A组1.如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为______；另一种电流过大的原因是______。         2. 如图19-2-2所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。分析产生现象的原因：（1）甲电路中电线燃烧起来的原因是使电路中电流过大；（2）乙电路中电线燃烧起来的原因是使电路中电流过大。3. 下列现象中，不可能引起家中保险丝熔断的是（）①开关中的两个线头相碰；②插座中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断。A．①②      B．②③      C．③④       D．①④4. 原来室内的电灯正常发光,当把台灯的插头插入插座时,室内的电灯全部熄灭,保险丝熔断。发生这一现象的原因是（）A.台灯的功率太大   B.台灯的插头处有短路   C.插座处短路    D.台灯的灯丝断了5. 关于家庭电路,下列说法中正确的是（）A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 家庭电路中总电流过大，一定是由于电路中用电器的实际功率大引起的C. 如果家庭电路中的保险丝应连接在干路的零线上D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小6. 保险丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（）A．熔丝的特点是电阻比较大，熔点比较高B．家庭应根据具体用电需要，选用相应规格（额定电流大小）的熔丝C．家庭选用的熔丝越粗越保险D．在熔丝熔断后，可以用铜丝、铁丝代替熔丝7. 在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，下列会出现的情况是（　　）A．  电灯的灯丝被烧断 B．电灯正常发光   C．电灯发出暗淡的光 D．保险丝熔断答案：1.短路用电器总功率过大  2.（1）总功率过大（2）短路  3.B  4.B  5.D  6.B  7.DB组1.造成图中的插座冒烟的原因是插入电路中的用电器的______，使得通过插座的__    ____过大，造成电路中电流过大的另一个原因是___     ___。2. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：（1）“超负荷”是指电路中的过大（选填“电流”或“电阻”）。（2）使火灾发生的理论依据是。3. 家庭电路中的保险丝熔断了，以下原因中不可能的是（　　）A．使用的用电器的总功率过大      B．拉线开关中两根导线线头相碰了C．保险丝的规格不符合规定的要求  D．插座中的两根导线的线头相碰了4. 随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（）A. 照明电路中保险丝安装在火线上B. 在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C. 在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D. 在现有的照明电路中，增加用电器时只需要考虑电能表和保险丝的承受能力5. 在220V的电路上装有额定电流为5A的保险丝,在这个电路中最多能接220V 40W的电灯（）A．27盏      B．28盏      C．44盏      D．8盏6. 某同学家室内的电灯均正常工作，当他把“220V  8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）A插座处短路   B台灯插头处短路    C台灯开关短路  D台灯灯头处短路7. 新建楼房家庭电路的总开关都装有漏电开关和漏电保护器，电路“跳闸”的原因不可能是（）A．电压太低      B．同时用了太多用电器     C．用电器短路      D．用电器漏电答案：1.总功率过大电流短路  2.（1）电流（2）Q=I2Rt  3.B  4.C  5.A  6.D  7.A第3节安全用电A组1. 人发生触电事故的原因是（）A. 人体能导电                         B. 人体带电太多了C. 通过人体的电流超过了一定限度       D. 人体接触了用电器2.如图19-3-1所示的各情形中，符合安全用电原则的是（）3. （多选）关于安全用电，下列说法不正确的是（　　）A．只要不接触高压带电体，就不会触电B．室外天线要装置避雷装置C．用电器的金属外壳接上地线D．检查电路时，人体只要不同时接触火线和零线就不会触电4.下列操作符合安全用电常识的是（　　）A．家里保险丝熔断后，用铜丝代替 B．遇到有人触电时，直接用手将人拉开C．家用电器的金属外壳要接地         D．用电器失火时，直接泼水灭火5. 关于安全用电，以下说法正确的是（　　）A．用湿布抹灯泡、电线         B．家庭电路属于低压电路是可以用手触摸C．铁塔或高墙根下避雨         D．楼上安装避雷针  答案：1.C  2.A  3.BC  4.C  5.D B组1. 在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（　　）A．雷雨天，应避免在高大建筑物和大树下避雨B．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C．电器设备失火，应迅速用水灭火D．有金属外壳的电器用三孔插座2. 触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是（）A．火线断路              B．火线与电冰箱的金属外壳漏电C．火线与零线相碰        D．电冰箱的金属外壳接了地3.图19-3-2中，不符合安全用电常识的是（　　）             4.在图19-3-3的各种情况下（B、D为绝缘木凳），人体不会造成触电的是（）5、“庆六一文艺会演”时，中学物理组的老师给大家表演了一个“不怕电”的节目．首先王老师将一标有“PZ220－100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头(如图19-3-4)．李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如．对以上现象的解释，你认为正确的是（）A．王老师有特异功能，确实不怕电B．王老师的双手戴着绝缘手套C．在人、灯替换之时，有人将零线断开了D．在人、灯替换之时，有人将火线断开了6. 安全用电的常识之一就是不要靠近高压电．但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为（）A．电线上有绝缘层B．鸟爪上的角质层不导电C．鸟能承受高压电D．鸟的两爪间的电压很低答案：1.C  2.B  3.B  4.B  5.C  6.D
