2023九年级物理下册第十九章生活用电阶段性检测新版新人教版

这是一份2023九年级物理下册第十九章生活用电阶段性检测新版新人教版，共6页。

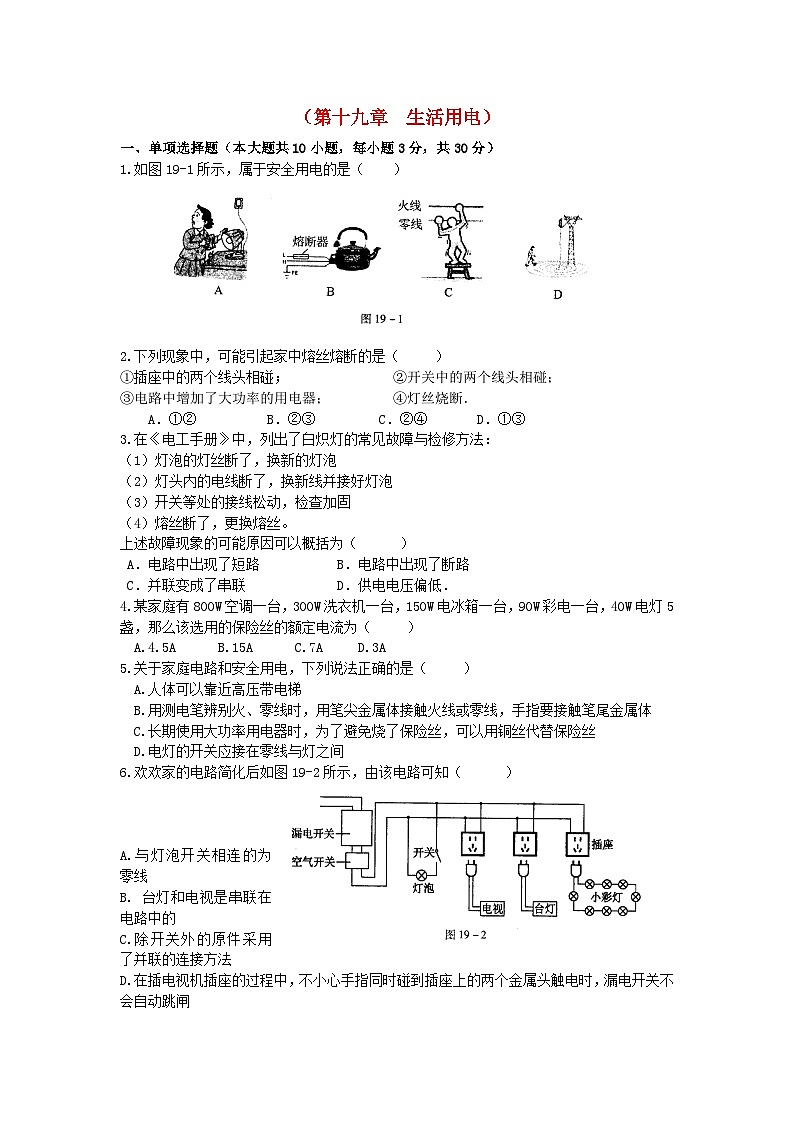

（第十九章  生活用电）一、单项选择题（本大题共10小题，每小题3分，共30分）1.如图19-1所示，属于安全用电的是（    ）       下列现象中，可能引起家中熔丝熔断的是（     ）①插座中的两个线头相碰；               ②开关中的两个线头相碰；
③电路中增加了大功率的用电器；         ④灯丝烧断．A．①②          B．②③         C．②④       D．①③3.在《电工手册》中，列出了白炽灯的常见故障与检修方法：（1）灯泡的灯丝断了，换新的灯泡（2）灯头内的电线断了，换新线并接好灯泡（3）开关等处的接线松动，检查加固（4）熔丝断了，更换熔丝。上述故障现象的可能原因可以概括为（      ） A．电路中出现了短路           B．电路中出现了断路
C．并联变成了串联             D．供电电压偏低．某家庭有800W空调一台，300W洗衣机一台，150W电冰箱一台，90W彩电一台，40W电灯5盏，那么该选用的保险丝的额定电流为（     ）  A.4.5A      B.15A      C.7A     D.3A关于家庭电路和安全用电，下列说法正确的是（     ）  A.人体可以靠近高压带电梯  B.用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体  C.长期使用大功率用电器时，为了避免烧了保险丝，可以用铜丝代替保险丝  D.电灯的开关应接在零线与灯之间欢欢家的电路简化后如图19-2所示，由该电路可知（      ）  A.与灯泡开关相连的为零线B. 台灯和电视是串联在电路中的
C.除开关外的原件采用了并联的连接方法

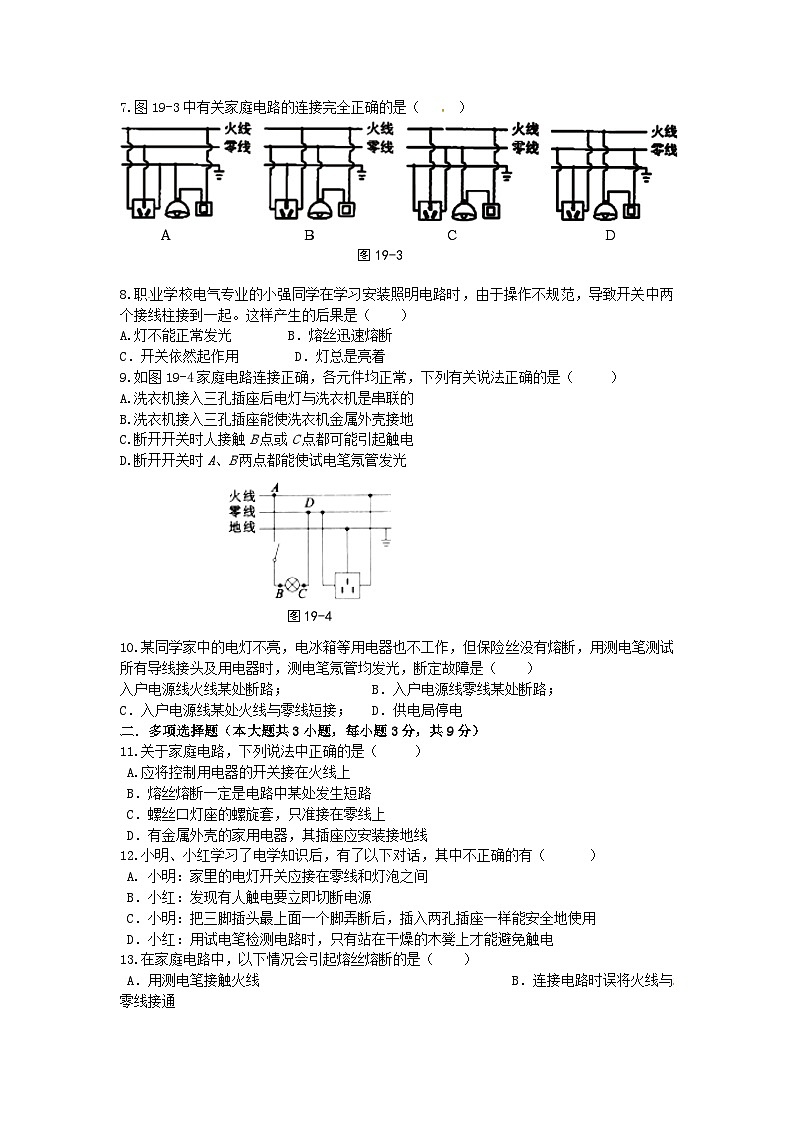

D.在插电视机插座的过程中，不小心手指同时碰到插座上的两个金属头触电时，漏电开关不会自动跳闸图19-3中有关家庭电路的连接完全正确的是（     ）        8.职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是（　　）A.灯不能正常发光        B．熔丝迅速熔断C．开关依然起作用        D．灯总是亮着如图19-4家庭电路连接正确，各元件均正常，下列有关说法正确的是（     ）洗衣机接入三孔插座后电灯与洗衣机是串联的洗衣机接入三孔插座能使洗衣机金属外壳接地断开开关时人接触B点或C点都可能引起触电断开开关时A、B两点都能使试电笔氖管发光        10.某同学家中的电灯不亮，电冰箱等用电器也不工作，但保险丝没有熔断，用测电笔测试所有导线接头及用电器时，测电笔氖管均发光，断定故障是（   ）入户电源线火线某处断路；            B．入户电源线零线某处断路；  C．入户电源线某处火线与零线短接；   D．供电局停电二．多项选择题（本大题共3小题，每小题3分，共9分）关于家庭电路，下列说法中正确的是（     ） A.应将控制用电器的开关接在火线上 B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线小明、小红学习了电学知识后，有了以下对话，其中不正确的有（      ） A. 小明：家里的电灯开关应接在零线和灯泡之间
B．小红：发现有人触电要立即切断电源
C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用
D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电在家庭电路中，以下情况会引起熔丝熔断的是（    ） A．用测电笔接触火线                   B．连接电路时误将火线与零线接通  C．将开关用导线接通                   D．电路中用电器总功率过大 三．填空题（本大题共4小题，每空2分，共24分）家庭电路的进户线是由_______线和零线组成的，它们之间的电压是_______V，各种家用电器都是________联的。15.在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是________线(选填“火”、“零”“地”)。为确保安全用电，控制用电器的开关必须安装在_______线上；电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与_______ 连接起来。16.小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____________，也可能是电路中用电器的____________过大．17.小明家的电能表如图19-5所示，其中“3600R/kW•h”表示的意思是________________________．从表盘信息可知，小明家接入的用电器总功率不能超过______W．当家里只有微波炉工作时，电能表在1min内转72转，则微波炉消耗的电能为______J，该微波炉消耗的电功率是______W。 四．综合题（本大题共6小题，共37分）（5分）如图19-6是空调的三线插头与三孔插座，其中较长的脚E与空调的什么部位相连？插入插座时这个脚又与插座中的地线相连，这样连接的目的是什么？       （3分）小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在房间里，如图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用。              （7分）图19-8中接线有几处错误？请逐一指出并加以说明。          （4分）控制电灯的开关为什么接在靠近火线的一侧？      （8分）阅读下面短文，根据安全用电常识，简要提出避免类似文中悲剧的措施。   跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘，小刘虽不懂多少电学知识，但胆子大、敢动手，洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远墙上的两孔插座上，本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成二脚的，多年来倒也好使，啥事也没有！
小刘打开洗衣机，用手摸摸看，嘴里说：“小意思，无非是哪里接触不良．”王某心想：“小刘的确有胆量，修洗衣机也不用断电．”看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．王某吓坏了！扔掉拖把，直奔门外，大喊“有人触电了！”人们在慌乱中，终于找来卫生院丁医生，赶到现场切断了电源，但小刘心脏已停止跳动，经抢救无效，触电身亡．             （10分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提出了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的保险丝。则：（1）保险丝是由______大，______低的铅锑合金组成。
（2）只有用电器R接入电路时，通过熔断丝的电流为多少？
（3）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则看，通过人体的电流是多少（上表电阻数据仅适用于此人）？
（4）保险丝能不能救人命？为什么？                            阶段性检测七（第十九章 生活用电）1.B 2.D  3.B  4.C 5.B  6.D  7.B  8.D  9.B  10.B  11.ABD  12.ACD  13.BD  14.火  220  并   15.火 火 大地  16.短路  总功率  17.电路每消耗1KW·h的电能，电能表的转盘转3600转   4400   72000  1200  18.与空调金属外壳相连。万一空调的外壳与火线相连，使外壳带电，电流就会流入大地以免发生触电事故。 19.图19-120.答：有3处错误。（1）闸刀开关装倒了，照此装法断开闸刀开关检修电路时，闸刀在重力的作用下，可能会落下接通电路，存在安全隐患（2）闸刀开关和保险丝顺序错了，断开开关，更换熔丝时保险丝仍有电压，容易触电。（3）将插座甲串联接在火线上了，家庭电路各用电器需要并联，插座甲会影响用电器的正常工作。21.火线电压220V，零线电压为0V，控制电灯的开关应接在火线和灯泡之间，开关断开，灯头就不会带电压。如果接在零线和灯泡之间，即使开关断开了，灯头也会有电压，人接触时容易触电不安全。22.（1）洗衣机电源线的插头插在两孔插座上，没有接地线。洗衣机应装三脚插头。（2）修洗衣机时不断电。修理用电器时应切断电源（3）在满地是水的环境中修洗衣机，不纯净的水是导体，用电器漏电时站在水中更容易触电。应把用电器放在干燥的环境中使用（4）王某在小刘触电时没有及时切断电源。有人触电时应立即切断电源。23.（1）电阻率  熔点   （2）5A   （3）0.025A   （4）5.025A
