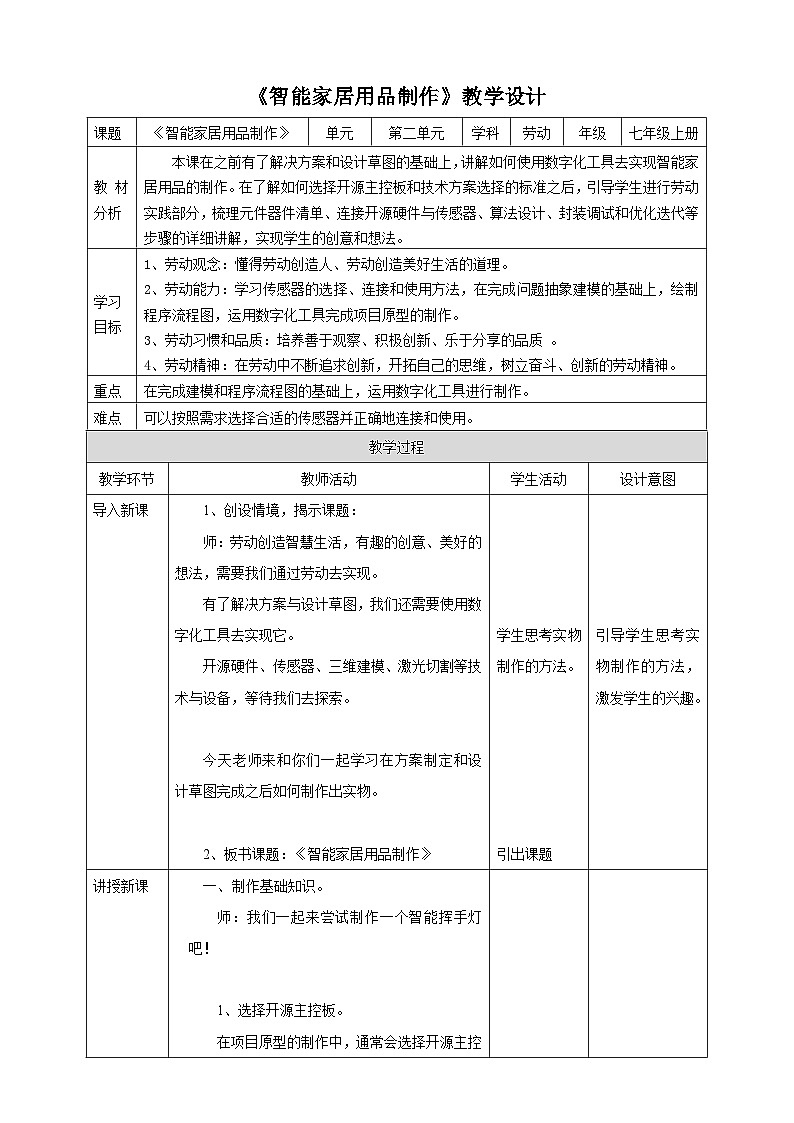

初中劳技浙教版七年级上册任务三 智能家居用品制作教学设计及反思

导入新课

1、创设情境，揭示课题：

师：劳动创造智慧生活，有趣的创意、美好的想法，需要我们通过劳动去实现。

有了解决方案与设计草图，我们还需要使用数字化工具去实现它。

开源硬件、传感器、三维建模、激光切割等技术与设备，等待我们去探索。

今天老师来和你们一起学习在方案制定和设计草图完成之后如何制作出实物。

2、板书课题：《智能家居用品制作》

学生思考实物制作的方法。

引出课题

引导学生思考实物制作的方法，激发学生的兴趣。

讲授新课

一、    制作基础知识。

师：我们一起来尝试制作一个智能挥手灯吧！

1、选择开源主控板。

在项目原型的制作中，通常会选择开源主控板。

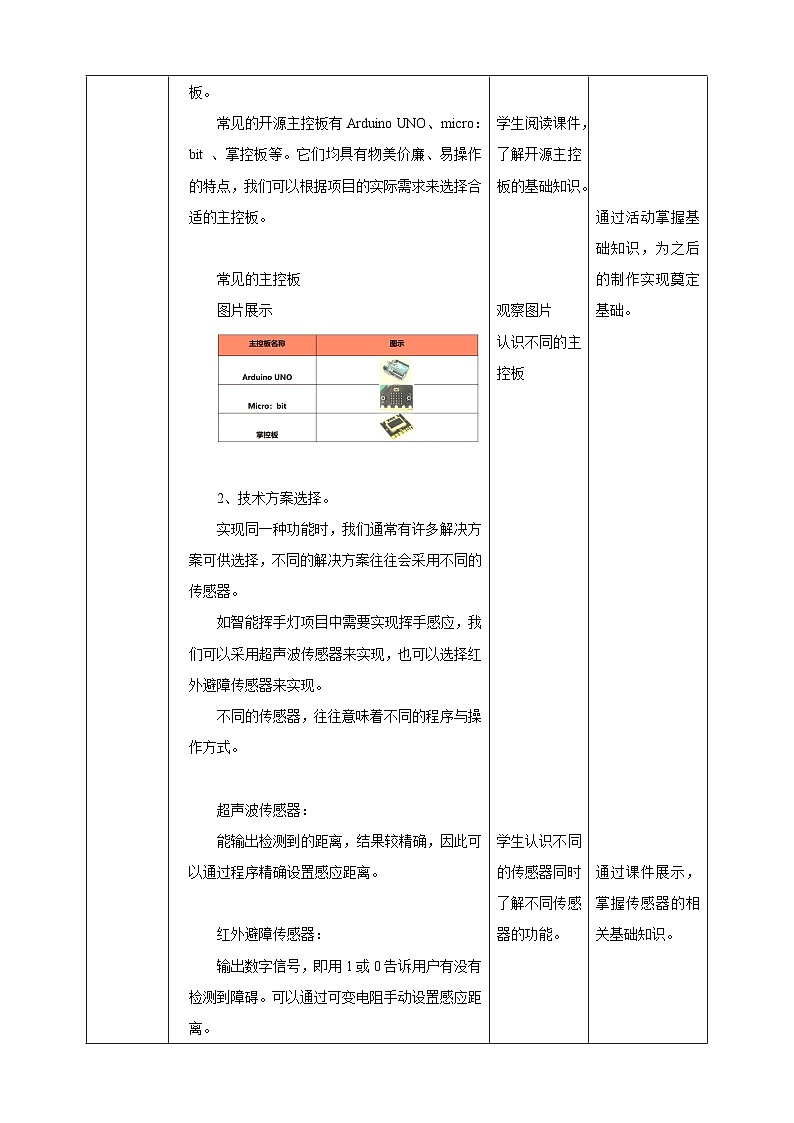

常见的开源主控板有Arduino UNO、micro：bit 、掌控板等。它们均具有物美价廉、易操作的特点，我们可以根据项目的实际需求来选择合适的主控板。

常见的主控板

图片展示

2、技术方案选择。

实现同一种功能时，我们通常有许多解决方案可供选择，不同的解决方案往往会采用不同的传感器。

如智能挥手灯项目中需要实现挥手感应，我们可以采用超声波传感器来实现，也可以选择红外避障传感器来实现。

不同的传感器，往往意味着不同的程序与操作方式。

超声波传感器：

能输出检测到的距离，结果较精确，因此可以通过程序精确设置感应距离。

红外避障传感器：

输出数字信号，即用1或0告诉用户有没有检测到障碍。可以通过可变电阻手动设置感应距离。

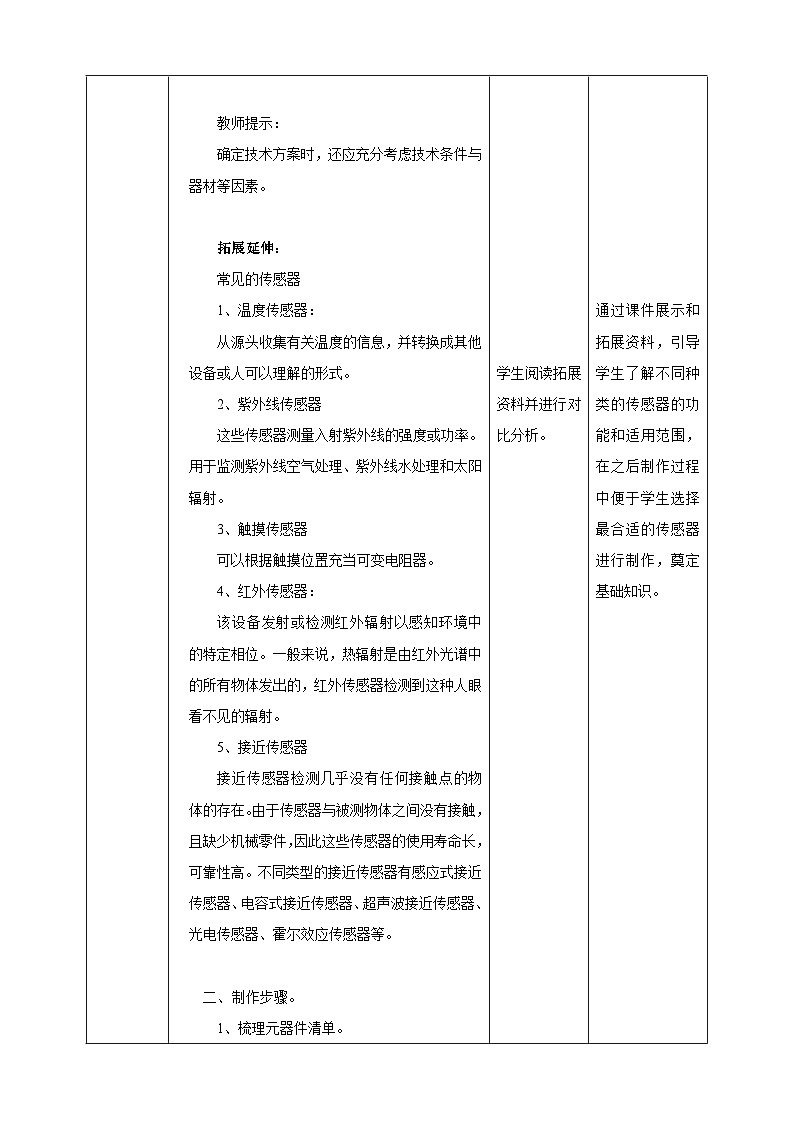

教师提示：

确定技术方案时，还应充分考虑技术条件与器材等因素。

拓展延伸：

常见的传感器

1、温度传感器：

从源头收集有关温度的信息，并转换成其他设备或人可以理解的形式。

2、紫外线传感器

这些传感器测量入射紫外线的强度或功率。用于监测紫外线空气处理、紫外线水处理和太阳辐射。

3、触摸传感器

可以根据触摸位置充当可变电阻器。

4、红外传感器：

该设备发射或检测红外辐射以感知环境中的特定相位。一般来说，热辐射是由红外光谱中的所有物体发出的，红外传感器检测到这种人眼看不见的辐射。

5、接近传感器

接近传感器检测几乎没有任何接触点的物体的存在。由于传感器与被测物体之间没有接触，且缺少机械零件，因此这些传感器的使用寿命长，可靠性高。不同类型的接近传感器有感应式接近传感器、电容式接近传感器、超声波接近传感器、光电传感器、霍尔效应传感器等。

二、    制作步骤。

1、梳理元器件清单。

制作一个智能挥手灯，需要的元器件清单如下：

2、连接开源硬件与传感器。

开源硬件与传感器的电路连接图如下：

图片展示

电路连接图

3、算法设计。

算法设计的关键步骤是：对功能需求进行抽象分析，建立算法模型，绘制出程序流程图。

图片展示

4、封装调试。

作品调试、组装完成后，就可以进行使用测试了。记得记录使用体会哦！

图片展示

挥手灯测试图

5、优化迭代。

实际使用中如果发现不足，就需要对作品进行改进优化。

例如，添加电池开关、增加亮度等。

增加亮度：更换大功率灯泡或增加灯珠。

拓展延伸：

智能家居电动门模型

播放视频

劳动评价：

师：请同学们给自己本节课的表现打个分吧！

劳动反思：

1、   你的创意、想法实现了吗？是如何实现的？

举例：智能挥手灯的创意实现了；硬件设计和软件算法设计相结合，完成想法。

2、   你在制作过程中遇到了哪些困难？是如何克服的？

举例：阅读清单、观影清单。

算法流程图和程序的编写有一定难度。自学简单的逻辑编程知识解决问题。

学生阅读课件，了解开源主控板的基础知识。

观察图片

认识不同的主控板

学生认识不同的传感器同时了解不同传感器的功能。

学生阅读拓展资料并进行对比分析。

阅读课件

观察图片

学生详细了解制作过程的各个步骤。

学生观看视频。

学生进行自我评价

联系整堂课所学知识，思考回答问题。

通过活动掌握基础知识，为之后的制作实现奠定基础。

通过课件展示，掌握传感器的相关基础知识。

通过课件展示和拓展资料，引导学生了解不同种类的传感器的功能和适用范围，在之后制作过程中便于学生选择最合适的传感器进行制作，奠定基础知识。

通过表格直观地列出家居用品制作需要用到的元器件及其个数。

通过课件展示引导学生了解制作的过程和步骤。

通过拓展资料的视频播放展示智能家居电动门模型的制作过程，提醒学生在实物制作的过程中注意安全。

通过自我评价引导学生总结这堂课的所得所感，正视自己的优缺点，在之后的课程中加以改正。

通过问题的思考回答引导学生总结巩固课堂所学知识，并运用课堂知识分析。

课堂练习

在校园生活中，你有哪些奇思妙想？你能设计一款智能设备去实现你的创意吗？

举例：

一些奇思妙想：

1、智能型导视系统，让学生清晰了解校园布局，不错过每一处风景；

2、门口的电子班牌，即使课程排课自由，有了人脸识别的AI科技指引，轻松找到自己的班级；

3、教室里无线网络全覆盖，教学工作更加智能化，第一时间掌握最新教学资讯。

学生思考交流，完成课堂练习

引导学生总结课堂知识，发挥创新思维。

课堂小结

本节课我们认识了不同种类的传感器，并学习了连接与使用方法，在确定传感器之后根据算法流程图和程序流程图，运用数字化工具完成制作，感受到了团队合作的力量。

总结

对本节课内容进行总结概括。

板书

智能家居用品制作

选择开源主控板、技术方案选择

梳理元件清单

连接开源硬件与传感器

算法设计

封装调试

    优化迭代
