2024版新教材高考物理全程一轮总复习第十章电路及其应用电能实验十三测量电源的电动势和内阻课件
展开
这是一份2024版新教材高考物理全程一轮总复习第十章电路及其应用电能实验十三测量电源的电动势和内阻课件，共34页。PPT课件主要包含了必备知识·自主落实，关键能力·精准突破，实验思路与操作等内容，欢迎下载使用。

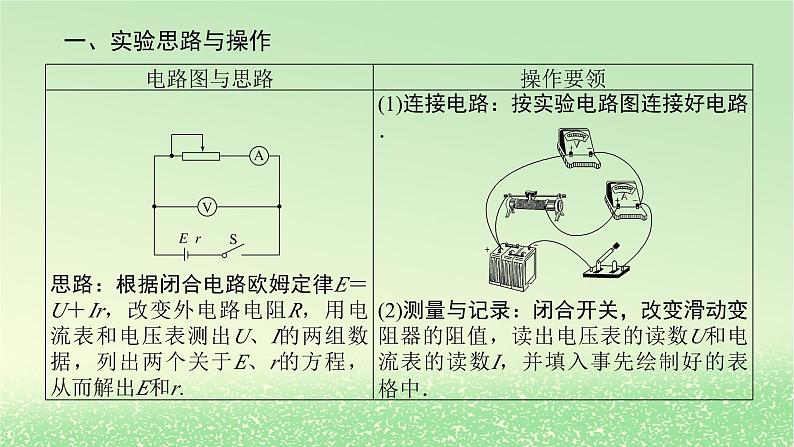

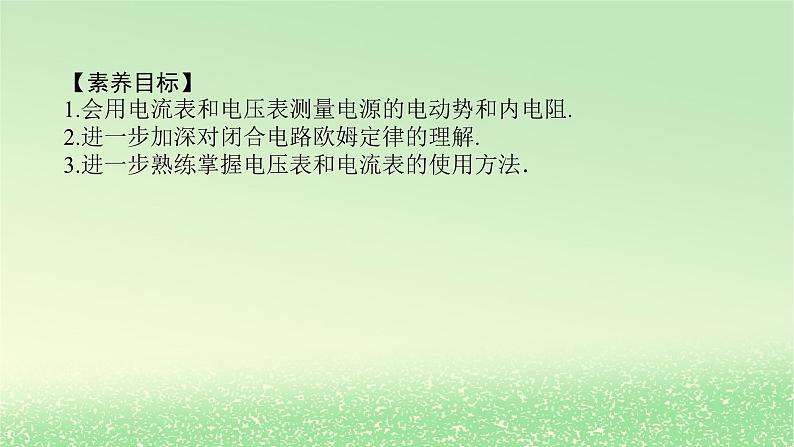

【素养目标】 1.会用电流表和电压表测量电源的电动势和内电阻.2.进一步加深对闭合电路欧姆定律的理解.3.进一步熟练掌握电压表和电流表的使用方法．

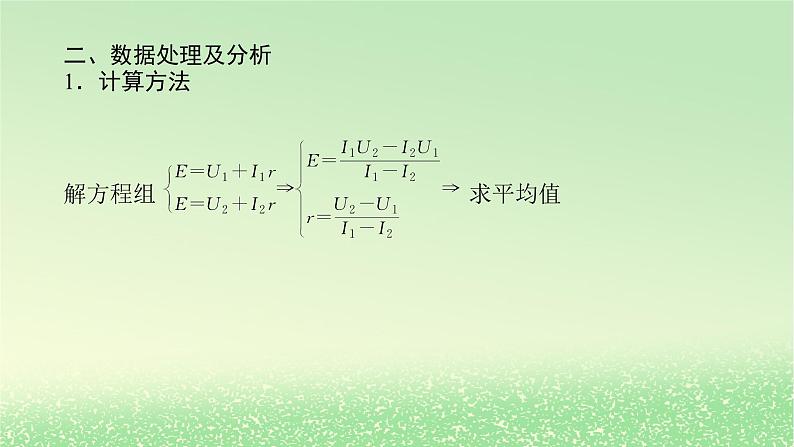

二、数据处理及分析1．计算方法解方程组 求平均值

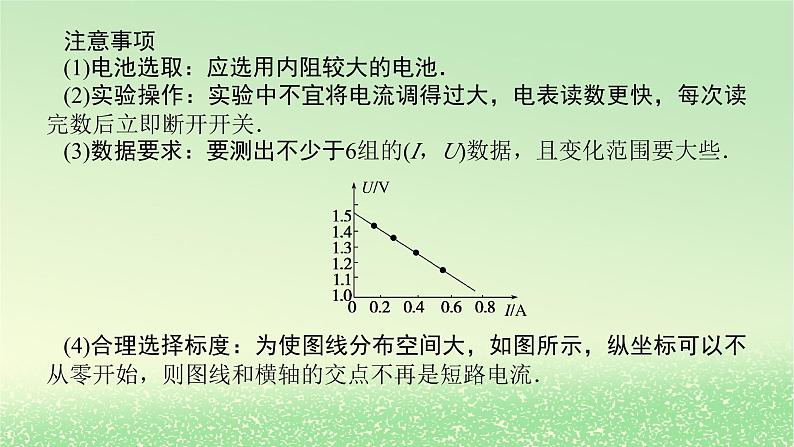

注意事项(1)电池选取：应选用内阻较大的电池．(2)实验操作：实验中不宜将电流调得过大，电表读数更快，每次读完数后立即断开开关．(3)数据要求：要测出不少于6组的(I，U)数据，且变化范围要大些．(4)合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流．
误差分析(1)用图像法求E和r时作图不准确．(2)由于电流表或电压表的分压或分流存在系统误差．(3)本实验中测量结果是：E测
