2024版新教材高考物理全程一轮总复习课时分层作业36电路及其应用

这是一份2024版新教材高考物理全程一轮总复习课时分层作业36电路及其应用，共4页。试卷主要包含了解析等内容，欢迎下载使用。

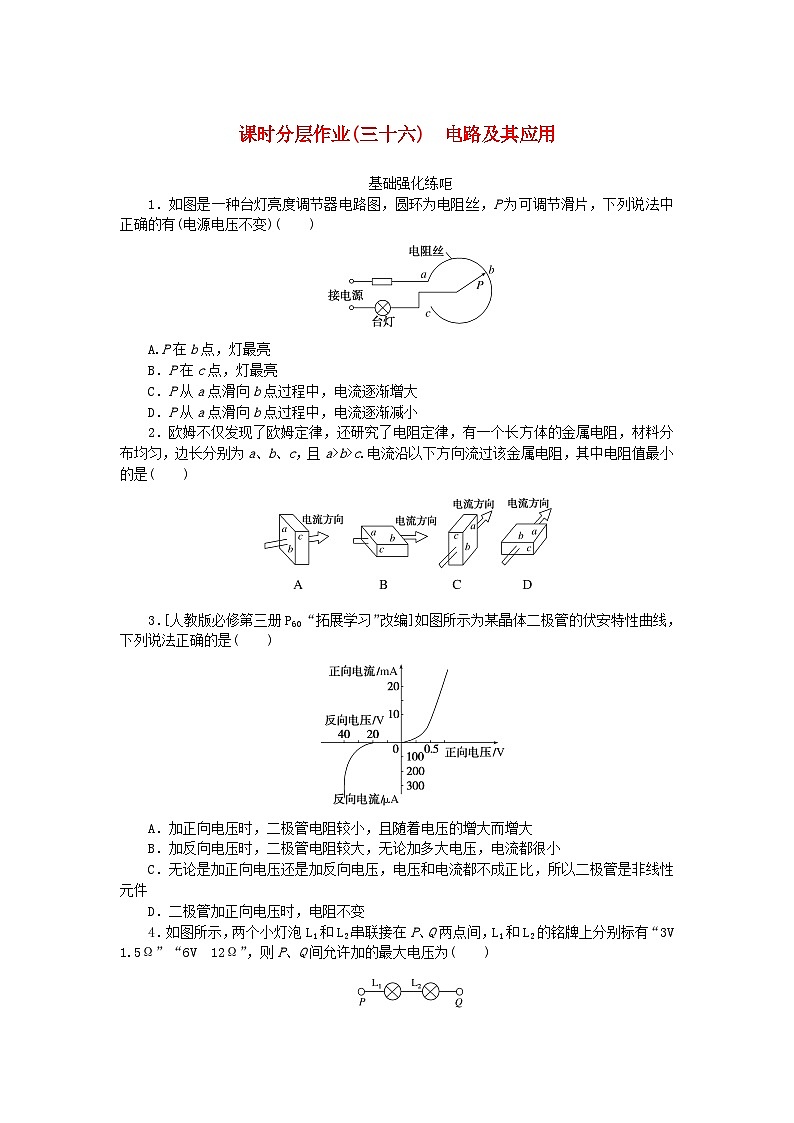

1．如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片，下列说法中正确的有(电源电压不变)( )
A.P在b点，灯最亮
B．P在c点，灯最亮
C．P从a点滑向b点过程中，电流逐渐增大
D．P从a点滑向b点过程中，电流逐渐减小
2．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c.电流沿以下方向流过该金属电阻，其中电阻值最小的是( )
3．[人教版必修第三册P60“拓展学习”改编]如图所示为某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电阻不变
4．如图所示，两个小灯泡L1和L2串联接在P、Q两点间，L1和L2的铭牌上分别标有“3V 1.5Ω”“6V 12Ω”，则P、Q间允许加的最大电压为( )

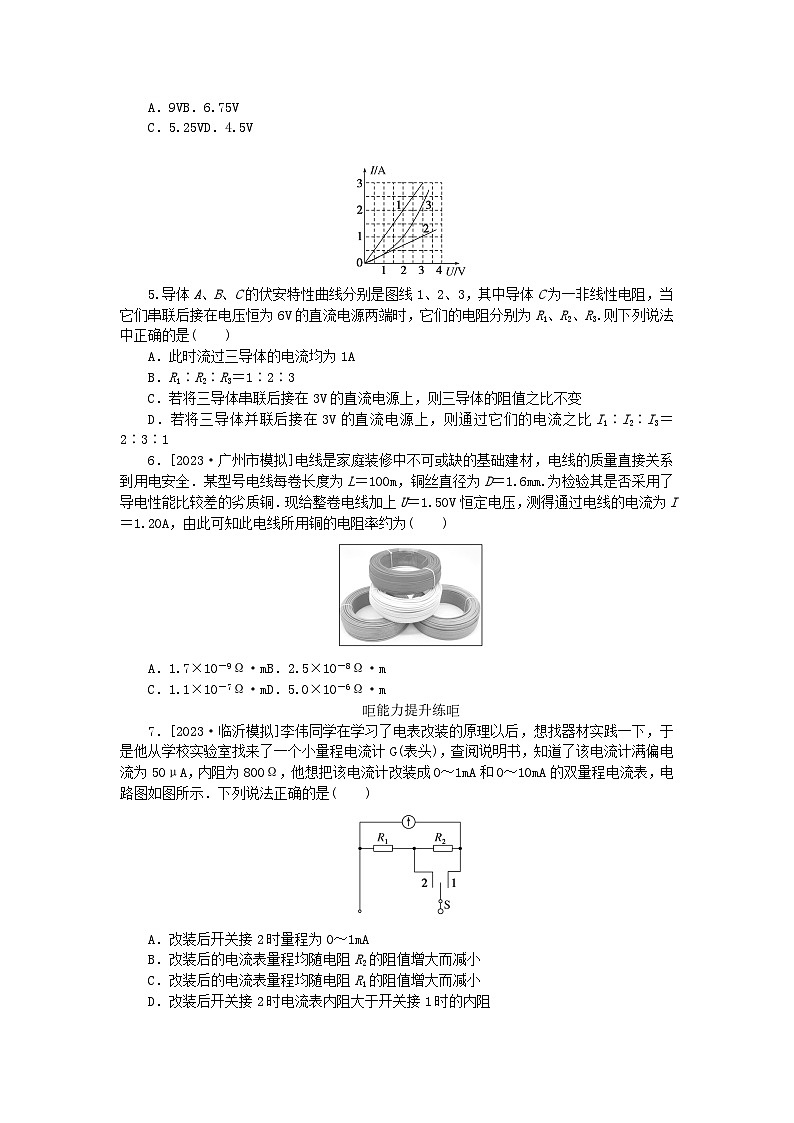

A．9VB．6.75V
C．5.25VD．4.5V
5.导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是( )
A．此时流过三导体的电流均为1A
B．R1∶R2∶R3＝1∶2∶3
C．若将三导体串联后接在3V的直流电源上，则三导体的阻值之比不变
D．若将三导体并联后接在3V的直流电源上，则通过它们的电流之比I1∶I2∶I3＝2∶3∶1
6．[2023·广州市模拟]电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全．某型号电线每卷长度为L＝100m，铜丝直径为D＝1.6mm.为检验其是否采用了导电性能比较差的劣质铜．现给整卷电线加上U＝1.50V恒定电压，测得通过电线的电流为I＝1.20A，由此可知此电线所用铜的电阻率约为( )
A．1.7×10－9Ω·mB．2.5×10－8Ω·m
C．1.1×10－7Ω·mD．5.0×10－6Ω·m
能力提升练
7．[2023·临沂模拟]李伟同学在学习了电表改装的原理以后，想找器材实践一下，于是他从学校实验室找来了一个小量程电流计G(表头)，查阅说明书，知道了该电流计满偏电流为50μA，内阻为800Ω，他想把该电流计改装成0～1mA和0～10mA的双量程电流表，电路图如图所示．下列说法正确的是( )
A．改装后开关接2时量程为0～1mA
B．改装后的电流表量程均随电阻R2的阻值增大而减小
C．改装后的电流表量程均随电阻R1的阻值增大而减小
D．改装后开关接2时电流表内阻大于开关接1时的内阻
8.如图甲，工人正在“电测井”，它是用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况．如图乙所示为一钻孔，其形状为圆柱体，半径为10cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314Ω·m，现在在钻孔的上表面和底部加上电压，测得U＝100V，I＝100mA.求：
(1)该钻孔的深度．
(2)若截取一段含盐水的圆柱体与某一电源(电动势200V，内阻100Ω)相连，通电10分钟，当截取圆柱体的长度为多少时，盐水产生的热量最多，最多为多少？
课时分层作业（三十六）
1．解析：台灯的功率P＝I2R，式中R为台灯的电阻，在电源电压不变时，电路中的电流随接入电路中的电阻丝的长度变化而改变，当P滑到c点时电阻丝接入电路的电阻最大，电流最小，台灯最暗，故只有选项D正确．
答案：D
2．解析：由电阻的决定式可知，A选项中电阻RA＝ρeq \f(c,ab)，B选项中电阻RB＝ρeq \f(b,ac)，C选项中电阻RC＝ρeq \f(a,bc)，D选项中电阻RD＝ρeq \f(a,bc)，由于a>b>c，则RA
