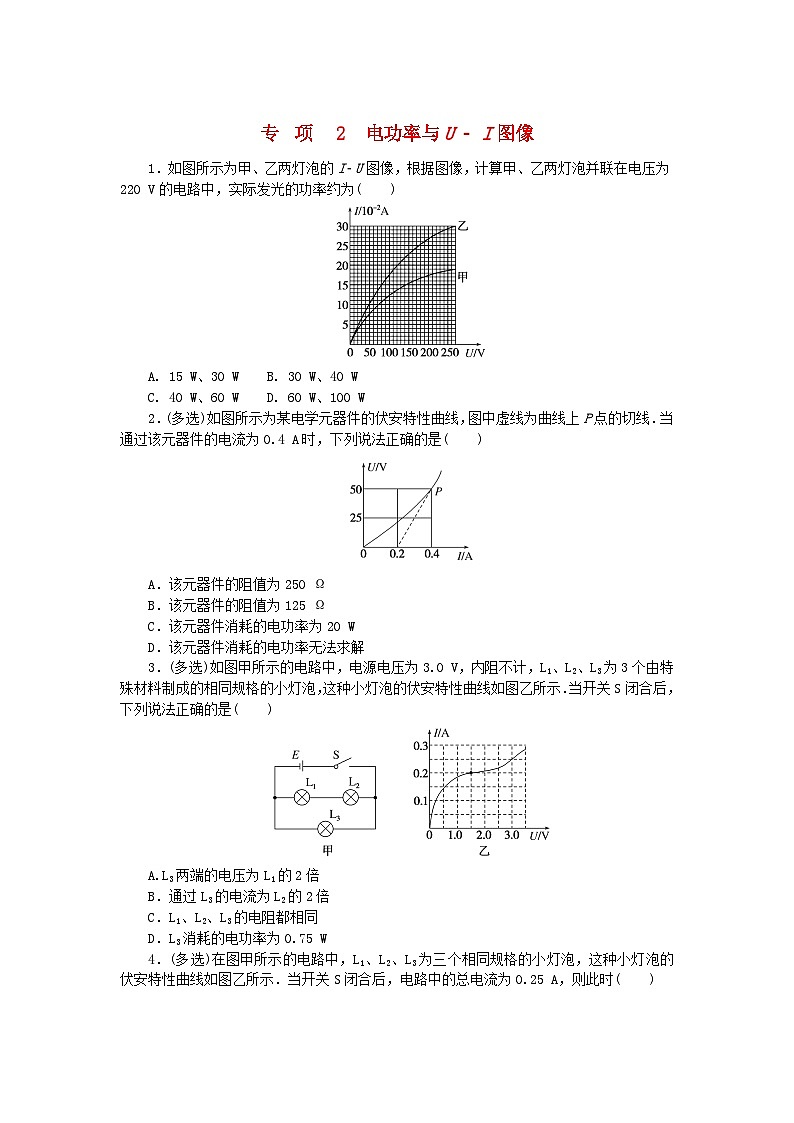

2 电功率与U I图像1.如图所示为甲、乙两灯泡的I U图像,根据图像,计算甲、乙两灯泡并联在电压为220 V的电路中,实际发光的功率约为( )A. 15 W、30 W B. 30 W、40 WC. 40 W、60 W D. 60 W、100 W2.(多选)如图所示为某电学元器件的伏安特性曲线,图中虚线为曲线上P点的切线.当通过该元器件的电流为0.4 A时,下列说法正确的是( )A.该元器件的阻值为250 ΩB.该元器件的阻值为125 ΩC.该元器件消耗的电功率为20 WD.该元器件消耗的电功率无法求解3.(多选)如图甲所示的电路中,电源电压为3.0 V,内阻不计,L1、L2、L3为3个由特殊材料制成的相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后,下列说法正确的是( )A.L3两端的电压为L1的2倍B.通过L3的电流为L2的2倍C.L1、L2、L3的电阻都相同D.L3消耗的电功率为0.75 W4.(多选)在图甲所示的电路中,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后,电路中的总电流为0.25 A,则此时( )A.L1两端的电压为L2两端电压的2倍B.L1消耗的电功率为0.75 WC.L2的电阻为12 ΩD.L1、L2消耗的电功率的比值大于4[答题区]题号1234答案 专项2 电功率与UI图像1.答案:C解析:由图像的横坐标U=220 V可找出对应的纵坐标I的值分别为I甲=0.18 A,I乙=0.28 A,则P甲=I甲U≈40 W,P乙=I乙U≈60 W,选项C正确.2.答案:BC解析:A错,B对:由图可知,当电流为0.4 A时,电压为50 V,由欧姆定律可知,阻值为R== Ω=125 Ω.C对,D错:由P=UI=50 V×0.4 A=20 W可知,该元器件消耗的电功率为20 W.3.答案:AD解析:已知电源电动势为3.0 V,可知L3两端的电压为3.0 V,由题图乙可知,此时通过L3的电流I3=0.25 A,L3消耗的电功率P3=U3I3=0.75 W,D正确;灯泡L1、L2串联,二者两端的电压U1= U2=1.5 V,由题图乙可知,此时流过二者的电流I1=I2=0.20 A,由以上分析可知,L3两端的电压为L1的2倍,通过L3的电流并不等于L2的2倍,A正确,B错误;L1、L2的电阻R1=R2==7.5 Ω,L3的电阻R3==12 Ω,C错误.4.答案:BD解析:B对:电路中的总电流为0.25 A,即L1中电流为0.25 A,由小灯泡的伏安特性曲线可知L1两端的电压为3.0 V,L1消耗的电功率为P1=U1I1=0.75 W.A错:根据并联电路电流规律可知,L2中的电流为0.125 A,由小灯泡的伏安特性曲线可知其两端电压大约为0.3 V,故L1两端的电压约为L2两端电压的10倍.C错:由欧姆定律可知,L2的电阻约为R2= Ω=2.4 Ω.D对:L2消耗的电功率约为P2=U2I2=0.3×0.125 W=0.037 5 W,P1∶P2=20∶1,即L1、L2消耗的电功率的比值大于4.
