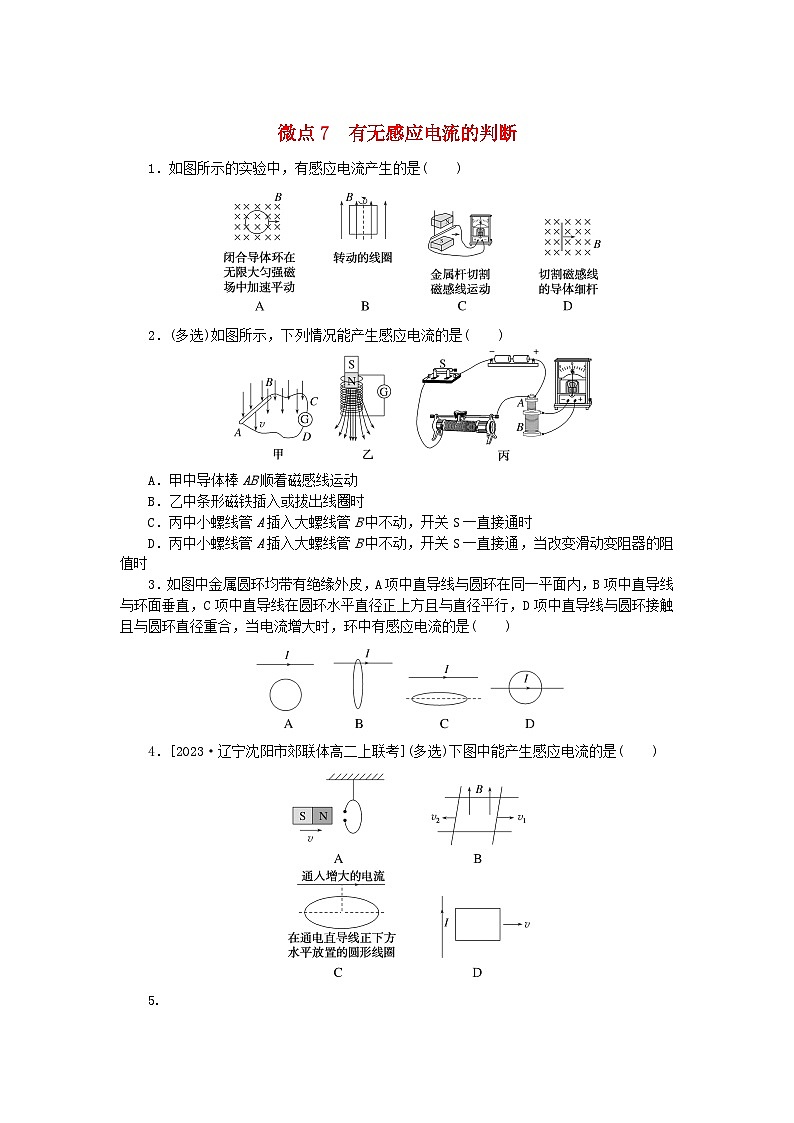

微点7　有无感应电流的判断1．如图所示的实验中，有感应电流产生的是(　　)　2．(多选)如图所示，下列情况能产生感应电流的是(　　)　A．甲中导体棒AB顺着磁感线运动B．乙中条形磁铁插入或拔出线圈时C．丙中小螺线管A插入大螺线管B中不动，开关S一直接通时D．丙中小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时3．如图中金属圆环均带有绝缘外皮，A项中直导线与圆环在同一平面内，B项中直导线与环面垂直，C项中直导线在圆环水平直径正上方且与直径平行，D项中直导线与圆环接触且与圆环直径重合，当电流增大时，环中有感应电流的是(　　)4．[2023·辽宁沈阳市郊联体高二上联考](多选)下图中能产生感应电流的是(　　)5.如图所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是(　　)A．先闭合S2，后闭合S1的瞬间，电流计指针不偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转6．下列给出了与感应电流产生条件相关的四幅情景图，其中判断正确的是(　　)A．图甲金属圆形线圈水平放置在通电直导线的正下方，增大电流，圆形线圈中有感应电流B．图乙正方形金属线圈绕竖直虚线转动的过程中，正方形线圈中无感应电流C．图丙正电荷q做加速圆周运动过程中，同心共面金属圆圈中有感应电流产生D．图丁金属杆在F作用下向右运动过程中，若磁场减弱，回路一定会产生感应电流7.如图所示，在条形磁铁的外面套着一个闭合金属弹簧线圈P，现用力向四周拉弹簧线圈，使线圈包围的面积变大，则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法正确的是(　　)A．磁通量增大，有感应电流产生B．磁通量增大，无感应电流产生C．磁通量减小，有感应电流产生D．磁通量减小，无感应电流产生8．(多选)如图所示，线圈Ⅰ和线圈Ⅱ绕在同一个铁芯上，下列情况中能引起电流计指针偏转的是(　　)A．闭合开关瞬间B．开关闭合稳定后C．开关闭合稳定后移动滑动变阻器的滑片D．断开开关瞬间[答题区]题号12345678答案             微点7　有无感应电流的判断1．答案：C解析：闭合导体环在无限大的匀强磁场中加速平动的过程中，穿过导体环的磁通量不变，无感应电流产生，A错误；线圈在转动过程中，穿过线圈的磁通量不变，无感应电流产生，B错误；金属杆切割磁感线的过程中，闭合回路中产生感应电流，C正确；导体细杆在切割磁感线的过程中电路不闭合，无感应电流产生，D错误．2．答案：BD解析：A错：导体棒AB顺着磁感线运动，穿过闭合电路的磁通量没有发生变化，无感应电流．B对：条形磁铁插入线圈时，线圈中的磁通量增加；拔出线圈时，线圈中的磁通量减少，两种情形都有感应电流．C错：开关S一直接通，回路中为恒定电流，小螺线管A产生的磁场稳定，大螺线管B中的磁通量无变化，线圈中不产生感应电流．D对：开关S接通，滑动变阻器的阻值变化，使闭合回路中的电流变化，螺线管A产生的磁场发生变化，螺线管B中磁通量发生变化，线圈中产生感应电流．3．答案：A解析：图A中电流变化，线圈中磁通量变化，线圈中有感应电流，故A正确；图B中线圈平面与电流产生的磁感线平行，因此回路中磁通量始终为零，没有感应电流，故B错误；图C、D中线圈回路中磁通量均为零，故都没有感应电流，故C、D错误．4．答案：BD解析：要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，且回路要闭合．选项A中因为线圈不闭合，不能产生感应电流，故A错误；选项B中两导体棒向左右两侧运动，闭合回路面积增大，又在匀强电场中，故产生感应电流，故B正确；选项C中通电直导线在线圈的正上方，根据安培定则可知，穿过线圈的磁通量始终是零，增大电流不能在线圈中产生感应电流，故C错误；选项D中线框向右运动，穿过闭合线框的磁通量减小，所以产生感应电流，故D正确．5．答案：D解析：在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，产生的磁场发生变化，从而使穿过回路B的磁通量发生变化，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项D正确．6．答案：C解析：题图甲金属圆形线圈水平放置在通电直导线的正下方，则直线电流产生的磁场穿过线圈的磁通量为零，增大电流，圆形线圈中不会有感应电流，选项A错误；题图乙正方形金属线圈绕竖直虚线转动的过程中，穿过正方形线圈的磁感线条数发生变化，正方形线圈中有感应电流，选项B错误；题图丙正电荷q做加速圆周运动过程中，产生的等效电流增大，穿过金属圆圈的磁通量增加，可知同心共面金属圆圈中有感应电流产生，选项C正确；题图丁金属杆在F作用下向右运动过程中，若磁场减弱，则穿过回路的磁通量可能不变，则回路中不一定会产生感应电流，选项D错误．7．答案：C解析：线圈内部磁感线的分布如图所示(从上向下看).由于垂直纸面向外和垂直纸面向里的磁感线要相互抵消一部分，当弹簧线圈P的面积扩大时，垂直纸面向里的磁感线条数增加，而垂直纸面向外的磁感线条数是一定的，故磁通量将减小，闭合回路中会有感应电流产生，选项C正确．8．答案：ACD解析：A对：开关闭合瞬间，线圈Ⅰ中电流从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计指针偏转．B错：开关闭合稳定后，线圈Ⅰ中电流稳定不变，穿过线圈Ⅱ的磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计指针不发生偏转．C对：开关闭合稳定后，移动滑动变阻器的滑片，线圈Ⅰ中的电流变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计指针偏转．D对：开关断开瞬间，线圈Ⅰ中电流从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计指针偏转．
