粤教版（2019）物理 必修第三册 第四章 闭合电路 期末复习题（三）（含答案）

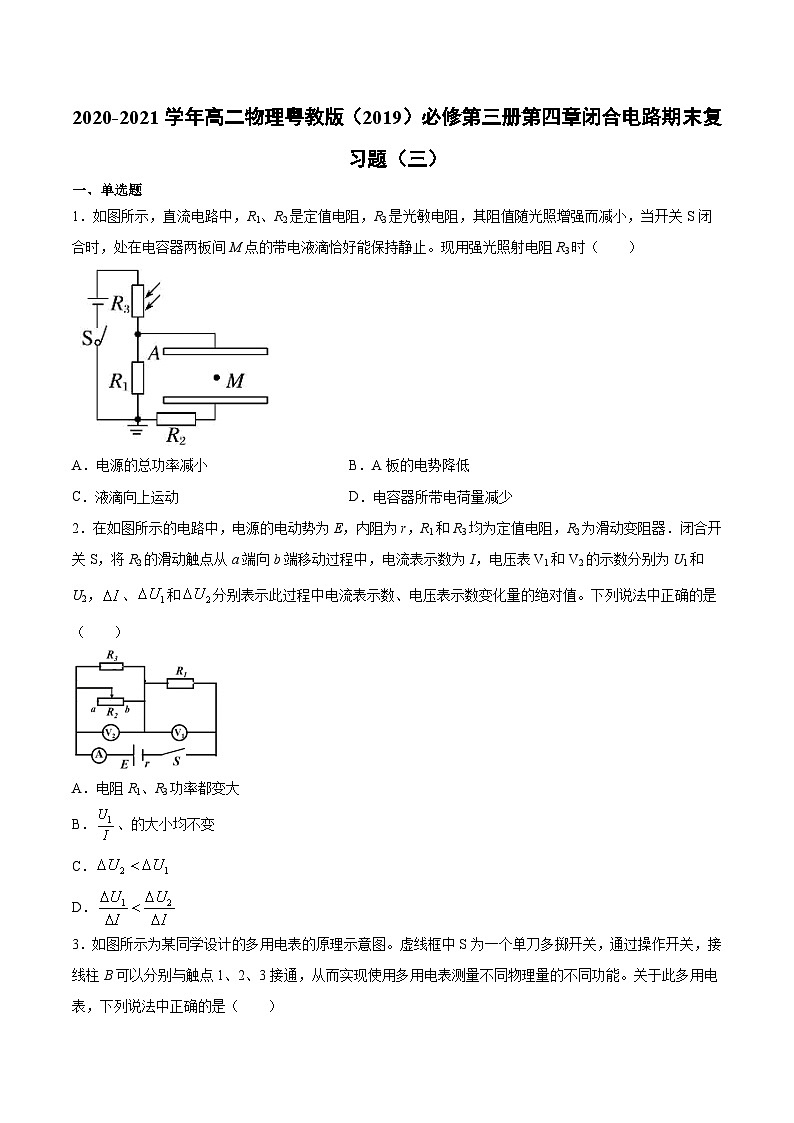

2020-2021学年高二物理粤教版（2019）必修第三册第四章闭合电路期末复习题（三）

一、单选题

1．如图所示，直流电路中，R1、R2是定值电阻，R3是光敏电阻，其阻值随光照增强而减小，当开关S闭合时，处在电容器两板间M点的带电液滴恰好能保持静止。现用强光照射电阻R3时（　　）

A．电源的总功率减小 B．A板的电势降低

C．液滴向上运动 D．电容器所带电荷量减少

2．在如图所示的电路中，电源的电动势为E，内阻为r，R1和R3均为定值电阻，R2为滑动变阻器．闭合开关S，将R2的滑动触点从a端向b端移动过程中，电流表示数为I，电压表V1和V2的示数分别为U1和U2，、和分别表示此过程中电流表示数、电压表示数变化量的绝对值。下列说法中正确的是（　　）

A．电阻R1、R3功率都变大

B．、的大小均不变

C．

D．

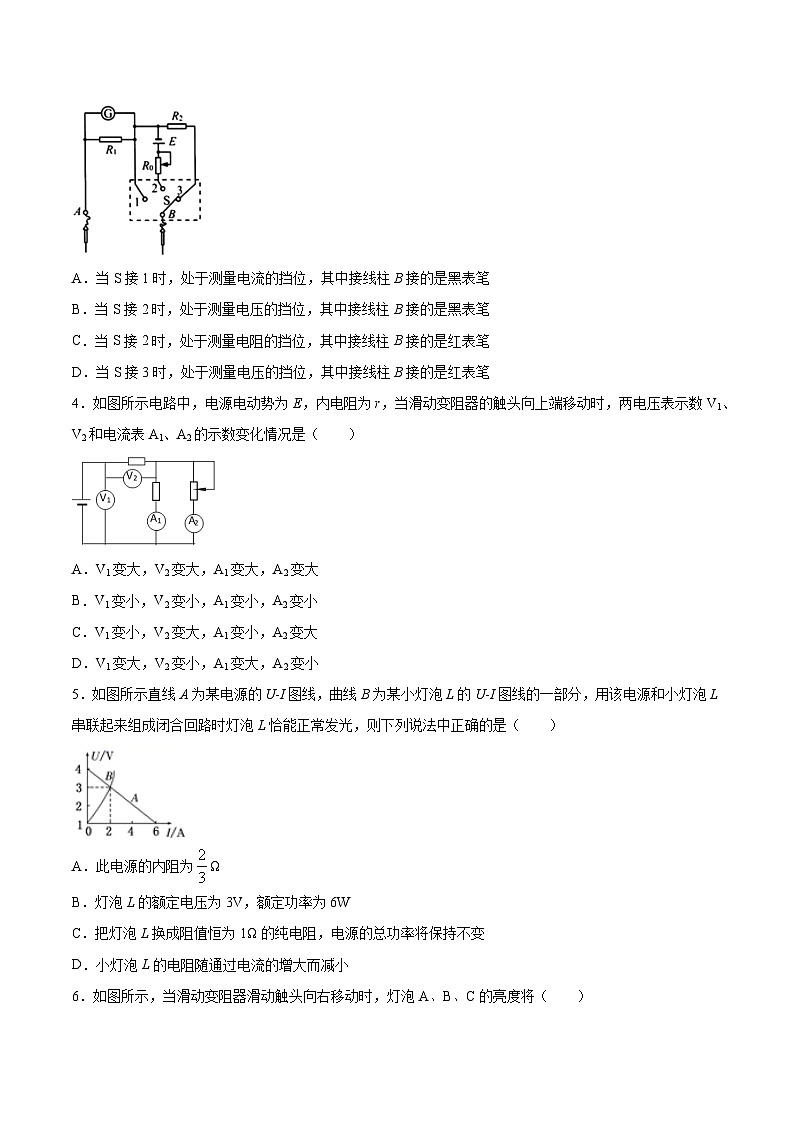

3．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）

A．当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔

B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔

C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔

D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔

4．如图所示电路中，电源电动势为E，内电阻为r，当滑动变阻器的触头向上端移动时，两电压表示数V1、V2和电流表A1、A2的示数变化情况是（　　）

A．V1变大，V2变大，A1变大，A2变大

B．V1变小，V2变小，A1变小，A2变小

C．V1变小，V2变大，A1变小，A2变大

D．V1变大，V2变小，A1变大，A2变小

5．如图所示直线A为某电源的U-I图线，曲线B为某小灯泡L的U-I图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则下列说法中正确的是（　　）

A．此电源的内阻为Ω

B．灯泡L的额定电压为3V，额定功率为6W

C．把灯泡L换成阻值恒为1Ω的纯电阻，电源的总功率将保持不变

D．小灯泡L的电阻随通过电流的增大而减小

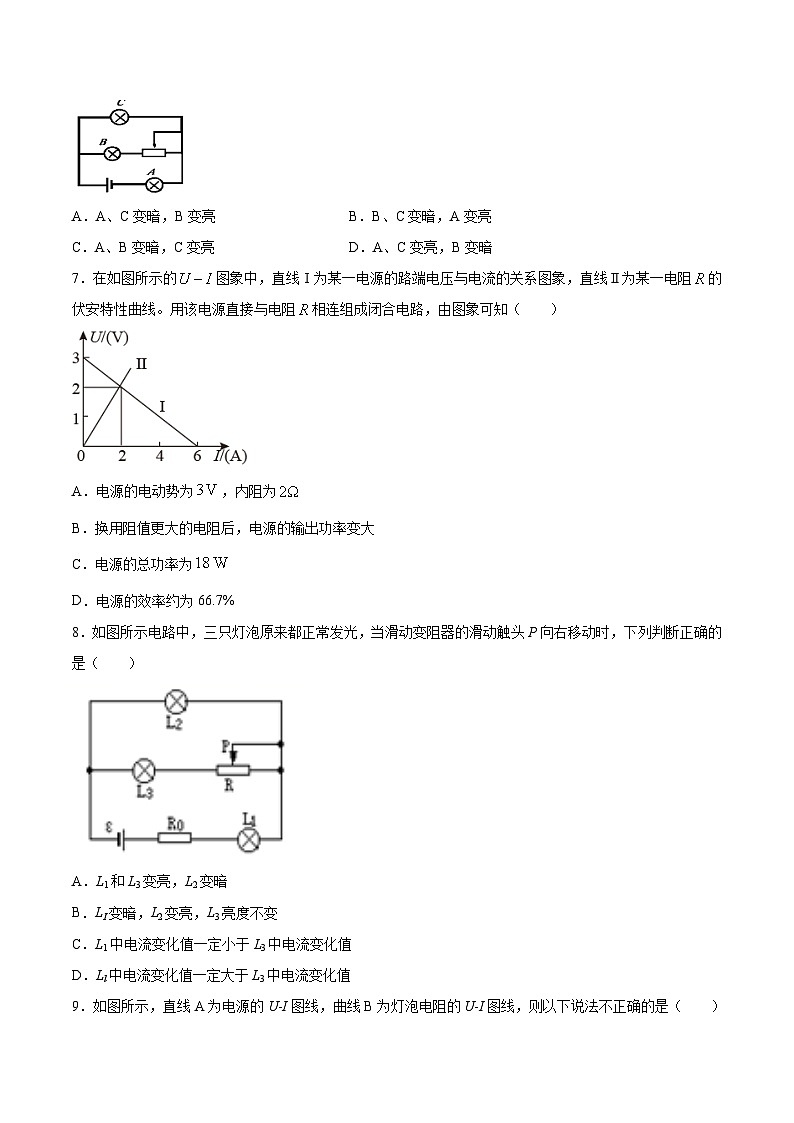

6．如图所示，当滑动变阻器滑动触头向右移动时，灯泡A、B、C的亮度将（　　）

A．A、C变暗，B变亮 B．B、C变暗，A变亮

C．A、B变暗，C变亮 D．A、C变亮，B变暗

7．在如图所示的图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻的伏安特性曲线。用该电源直接与电阻相连组成闭合电路，由图象可知（　　）

A．电源的电动势为，内阻为

B．换用阻值更大的电阻后，电源的输出功率变大

C．电源的总功率为

D．电源的效率约为66.7%

8．如图所示电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向右移动时，下列判断正确的是（　　）

A．L1和L3变亮，L2变暗

B．LI变暗，L2变亮，L3亮度不变

C．L1中电流变化值一定小于L3中电流变化值

D．Ll中电流变化值一定大于L3中电流变化值

9．如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，则以下说法不正确的是（　　）

A．由图线A，电源的电动势为3V，内阻为2Ω

B．由图线A，当电流为2A时，电源输出功率为4W

C．由图线B，随着灯泡两端电压增大，灯泡的电阻是增大的

D．由图线B，当灯泡两端电压为2V时，电阻为1Ω

10．如图所示的电路中，开关S闭合后，灯泡A和B都正常发光．由于电路故障，灯泡B变暗（没有熄灭），灯泡A变亮，则电路中可能发生的故障是

A．R1短路 B．R1断路 C．R2短路 D．R2断路

11．如图所示，图中直线①表示某电源的路端电压与电流的关系图线，图中曲线②表示该电源的输出功率与电流的关系图线。下列说法不正确的是（　　）

A．电源的电动势为50V

B．电源的内阻为Ω

C．电流为2.5A时，外电路的电阻为15Ω

D．输出功率为120W时，输出电压是30V

12．如图所示，电源电动势为E，内阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m，电荷量为q的油滴恰好处于静止状态，G为灵敏电流计。则下列说法正确的是（　　）

A．在将滑动变阻器滑片P向下移动的过程中，油滴向下加速运动

B．在将滑动变阻器滑片P向下移动的过程中，油滴的电势能减少

C．在将滑动变阻器滑片P向下移动的过程中，G中有从b到a的电流

D．在将S断开后，油滴仍保持静止状态，G中无电流通过

13．如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向a端移动，则（　　）

A．电源的总功率增大

B．R3消耗的功率增大

C．I1增大，I2减小，U增大

D．I1减小，I2不变，U减小

14．如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，A为电流表，C为电容器，初始时S0与S均闭合，现将S断开，则（　　）

A．电流表A的读数变大，电容器C的电量增加

B．电流表A的读数变大，电容器C的电量减小

C．电流表A的读数变小，电容器C的电量增加

D．电流表A的读数变小，电容器C的电量减小

二、解答题

15．如图所示，R为电阻箱，A为理想电压表，当电阻箱读数为R1=2Ω时，电流表读数为I1=2A；当电阻箱读数为R2=5Ω时，电流表读数为I2=1A。求：

(1)电源的电动势E和内阻r；

(2)当电阻箱R读数为多少时，电源的输出功率最大？最值Pm为多少？

16．如图所示，电路中的电源电动势E＝10 V，内阻r＝1 Ω，电阻R1＝2 Ω，R2＝7 Ω，电容器电容C＝30 μF。求

(1)闭合开关S，电路稳定时通过R1的电流I；

(2)断开开关S，电容器两端电压的变化量△U；

(3)断开开关S后流过电阻R1的电荷量q。

17．在如图所示的电路中，R1=2Ω，R2=R3=4Ω，当开关K接a时，R2两端的电压为4V，当开关K接b时，电压表示数为4.5V，试求：

（1）开关K接a时，通过电源的电流；

（2）电源的电动势和内电阻；

（3）开关K接c时，通过R2的电流。

18．现有一直流电动机M，加上的电压时，电动机不转，通过电动机线圈的电流为；将该电动机与R=20Ω的电阻并联后，接在电动势为的电源两端，如图所示，已知电源内阻为r=1Ω，此时电源两端的电压为，电动机恰好能正常工作。

(1)求电源的输出功率；

(2)求电动机输出的机械功率；

(3)如果电动机的转子突然被卡住不能转动，求电动机的发热功率（结果保留两位有效数字）。

参考答案

1．C 2．D 3．A 4．D 5．B 6．C 7．D 8．C 9．A 10．B 11．B 12．B 13．C 14．A

15．(1)6V，1Ω；(2)1Ω，9W

16．(1)1A；(2)3V；(3)9×10-5C

17．（1）1A；（2）E=6V，r=2Ω；（3）0.5A

18．(1)20W；(2)10.5W；(3)30W
