粤教版2019 高中物理 必修三 3.4电阻的串联和并联 课时作业（含答案）

这是一份粤教版2019 高中物理 必修三 3.4电阻的串联和并联 课时作业（含答案），共7页。

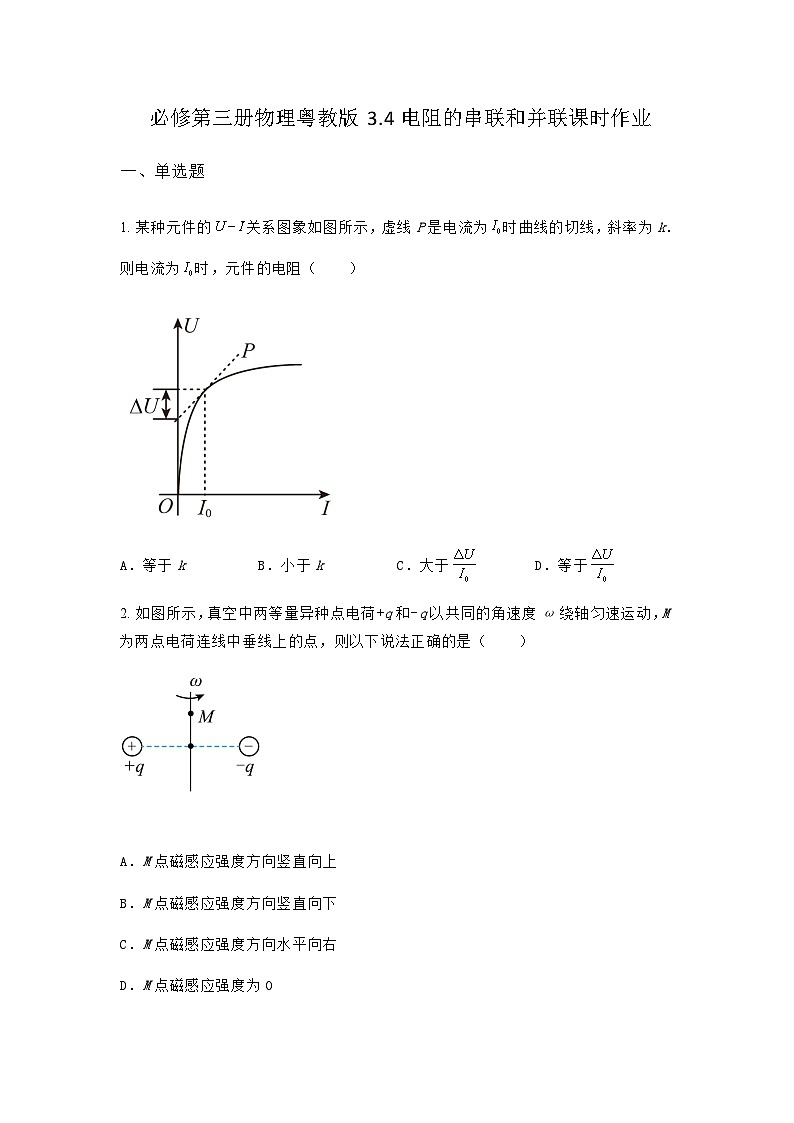

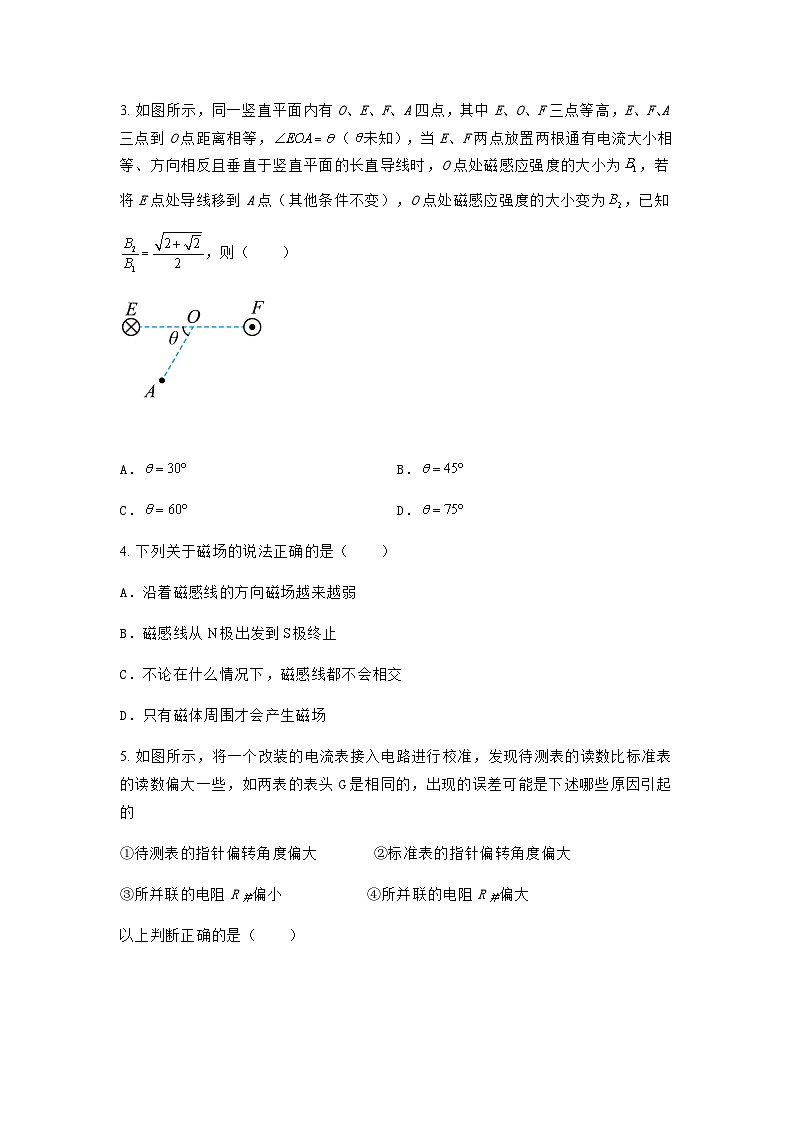

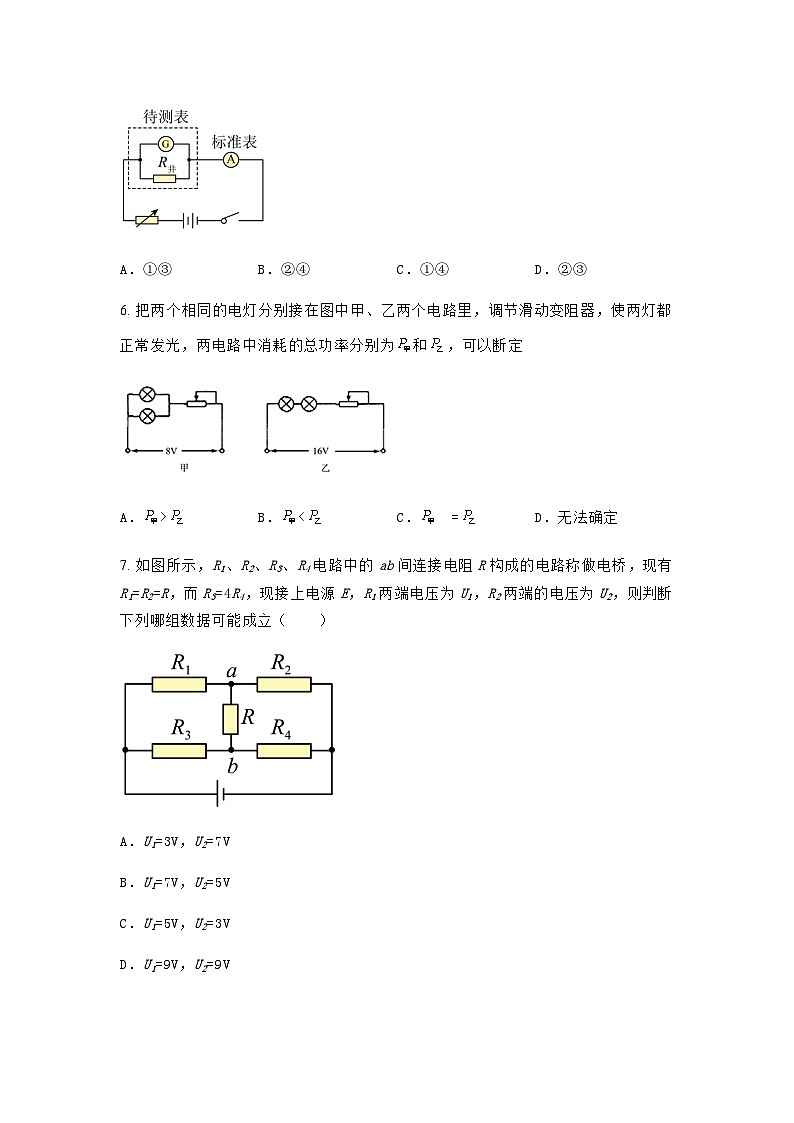

 必修第三册物理粤教版3.4电阻的串联和并联课时作业一、单选题1. 某种元件的关系图象如图所示，虚线P是电流为时曲线的切线，斜率为k．则电流为时，元件的电阻（　　）A．等于k B．小于k C．大于 D．等于2. 如图所示，真空中两等量异种点电荷+q和-q以共同的角速度ω绕轴匀速运动，M为两点电荷连线中垂线上的点，则以下说法正确的是（　　） A．M点磁感应强度方向竖直向上B．M点磁感应强度方向竖直向下C．M点磁感应强度方向水平向右D．M点磁感应强度为03. 如图所示，同一竖直平面内有O、E、F、A四点，其中E、O、F三点等高，E、F、A三点到O点距离相等，（未知），当E、F两点放置两根通有电流大小相等、方向相反且垂直于竖直平面的长直导线时，O点处磁感应强度的大小为，若将E点处导线移到A点（其他条件不变），O点处磁感应强度的大小变为，已知，则（　　） A． B．C． D．4. 下列关于磁场的说法正确的是（　　）A．沿着磁感线的方向磁场越来越弱B．磁感线从极出发到极终止C．不论在什么情况下，磁感线都不会相交D．只有磁体周围才会产生磁场5. 如图所示，将一个改装的电流表接入电路进行校准，发现待测表的读数比标准表的读数偏大一些，如两表的表头G是相同的，出现的误差可能是下述哪些原因引起的①待测表的指针偏转角度偏大             ②标准表的指针偏转角度偏大③所并联的电阻R并偏小                    ④所并联的电阻R并偏大以上判断正确的是（　　）A．①③ B．②④ C．①④ D．②③6. 把两个相同的电灯分别接在图中甲、乙两个电路里，调节滑动变阻器，使两灯都正常发光，两电路中消耗的总功率分别为和，可以断定A．> B．< C． = D．无法确定7. 如图所示，R1、R2、R3、R4电路中的ab间连接电阻R构成的电路称做电桥，现有R1=R2=R，而R3=4R4，现接上电源E，R1两端电压为U1，R2两端的电压为U2，则判断下列哪组数据可能成立（　　）A．U1=3V，U2=7VB．U1=7V，U2=5VC．U1=5V，U2=3VD．U1=9V，U2=9V 二、多选题8. 两只完全相同的灵敏电流表改装成量程不同的电压表和，若将改装后的两表串联起来去测某一电路的电压，则两表 (　　)A．读数相同 B．指针偏转角度相同C．量程大的电压表读数大 D．量程大的电压表读数小9. 四个相同的小量程电流表（表头）分别改装成两个电流表、和两个电压表、已知电流表的量程大于的量程，电压表的量程大于的量程，改装好后把它们按图所示接法连入电路，则（　　）A．电流表的读数大于电流表的读数B．电流表指针的偏转角小于电流表指针的偏转角C．电压表的读数小于电压表的读数D．电压表指针的偏转角等于电压表指针的偏转角10. 电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则(　　)A．电路中的电流为0.6 A B．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 V D．电阻R3两端的电压为4 V11. 己知表头的内阻为，满偏电流为，图甲为两个量程的电压表，量程分别为和；图乙为两个量程的电流表，量程分别为和。关于电阻的值，正确的是（       ）A． B． C． D．12. 用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中．通电后关于指针的偏角情况的叙述正确的是（   ）A．图甲中电压表的指针偏角比电流表的大B．图甲中电压表的指针偏角比电流表的小C．图乙中电压表的指针偏角比电流表的大D．图乙中电压表的指针偏角比电流表的小13. 如图所示为某一电路的一部分，其中，，下列关于、、消耗的电功率、、，以及、、两端的电压、、的关系正确的是（　　）A． B．C． D．
参考答案与试题解析1. 答案：C2. 答案：D3. 答案：B4. 答案：C5. 答案：C6. 答案：C7. 答案：B8. 答案：BC9. 答案：AD10. 答案：ABC11. 答案：BC12. 答案：AD13. 答案：BC
