华师大版七年级上册第4章 图形的初步认识4.2 立体图形的视图1 由立体图形到视图精品导学案
展开
这是一份华师大版七年级上册第4章 图形的初步认识4.2 立体图形的视图1 由立体图形到视图精品导学案，共7页。学案主要包含了新知预习，要点探究等内容，欢迎下载使用。
4.2 立体图形的视图1. 由立体图形到视图学习目标：1. 能识别简单物体从三个方向看到的形状图（重点）；2. 会画立体图形的三视图（难点）. 自主学习一、知识链接1.分别画出正方体、长方体、圆柱体、圆锥、四棱锥、三棱柱． 二、新知预习（预习课本P123-126）填空并完成练习：1.视图来自于 .2.灯光的光线可以看作是一点出发的，我们称这种投影为 .太阳的光线可以看作是平行的，我们称这种投影为 .3.从正面得到的投影，称为 ；从上面得到的投影，称为 ；从侧面得到的投影，称为 ，依投影的方向不同，有左视图和右视图.通常将 、 与 称为一个物体的三视图. 练习：观察粉笔盒和圆柱形的杯子，画出它们的三视图. 合作探究一、要点探究探究点1：简单几何体的三视图思考 阅读下面诗句，想一想同样一座山从不同的方向看过去就会有不同的形状，结合立体图形，你发现了什么？

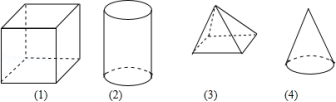

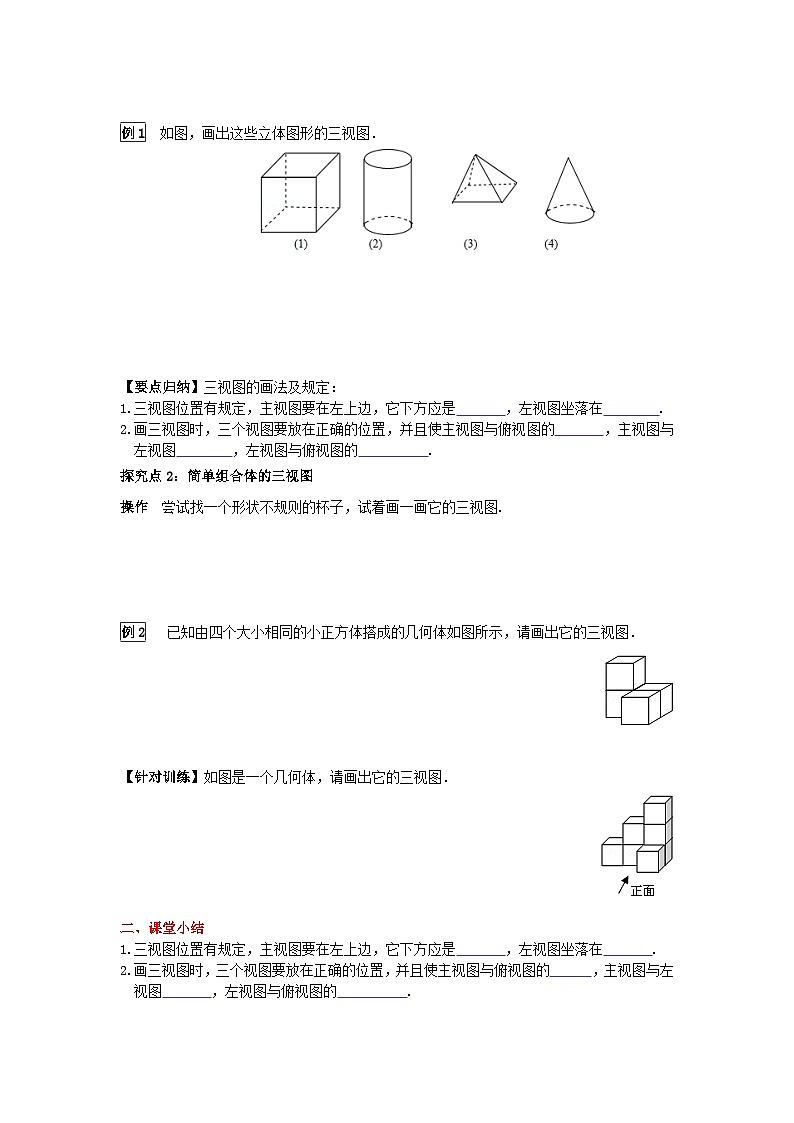

【要点归纳】（1）从正面得到的投影，称为 ；（2）从上面得到的投影，称为 ；（3）从侧面得到的投影，称为 ．依投影方向不同，有左视图和右视图．（4）通常将 、 、与 称为一个物体的三视图． 例1 如图，画出这些立体图形的三视图．
【要点归纳】三视图的画法及规定：1.三视图位置有规定，主视图要在左上边，它下方应是 ，左视图坐落在 .2.画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的 ，主视图与左视图 ，左视图与俯视图的 .探究点2：简单组合体的三视图操作 尝试找一个形状不规则的杯子，试着画一画它的三视图. 例2 已知由四个大小相同的小正方体搭成的几何体如图所示，请画出它的三视图．
【针对训练】如图是一个几何体，请画出它的三视图．
二、课堂小结1.三视图位置有规定，主视图要在左上边，它下方应是 ，左视图坐落在 .2.画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的 ，主视图与左视图 ，左视图与俯视图的 . 当堂检测1. 下列哪种影子不是中心投影（ ）A．阳光下林荫道上的树影 B．晚上在墙上的手影 C．舞厅中霓虹灯形成的影子 D．探照灯下物体的影子2.如图所示的正六棱柱的主视图是（ ）A．
B．
C．
D．
第2题图 第3题图3.如图是由5个相同的小立方块搭成的几何体，这个几何体的左视图是（ ）A．
B．
C．
D．
4. 如图所示的几何体的俯视图为（ ）A．
B．
C．
D．
第4题图 第5题图5.如图是由5个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体( )A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图不变，左视图不变 D．主视图改变，左视图不变 6．画出如图所示的几何体的三种视图．

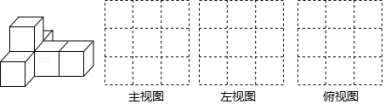

7．如图是由6个完全相同的小正方体搭成的几何体．
（1）请在方格纸中分别画出它的三个视图；（2）若保持左视图和俯视图不变，最多可以再搭 个小正方体． 参考答案自主学习一、知识链接1.解：如图所示.
二、新知预习1.投影 2.中心投影 平行投影 3.主视图 俯视图 侧视图 主视图 俯视图 左（或右）视图 合作探究一、要点探究探究点1：简单几何体的三视图【要点归纳】（1）主视图 （2）俯视图 （3）侧视图 （4）主视图 俯视图 左(右)视图 例1 解：（1）如图所示.
（2）如图所示.
（3）如图所示.
（4）如图所示.
【要点归纳】1.俯视图 右上方 2.长对正 高平齐 宽相等探究点2：简单组合体的三视图例2 解：如图所示：
【针对训练】解：它的三视图如下：
二、课堂小结1.俯视图 右上方 2. 长对正 高平齐 宽相等 当堂检测1.A 2.B 3.C 4.A 5.D 6.解：如图所示：
．7.解：（1）三视图如图所示.
（2）2
