2024届高考物理新一轮复习专题强化试卷：第十三章 第4练　传感器　实验：利用传感器制作简单的自动控制装置

这是一份2024届高考物理新一轮复习专题强化试卷：第十三章 第4练　传感器　实验：利用传感器制作简单的自动控制装置，共4页。

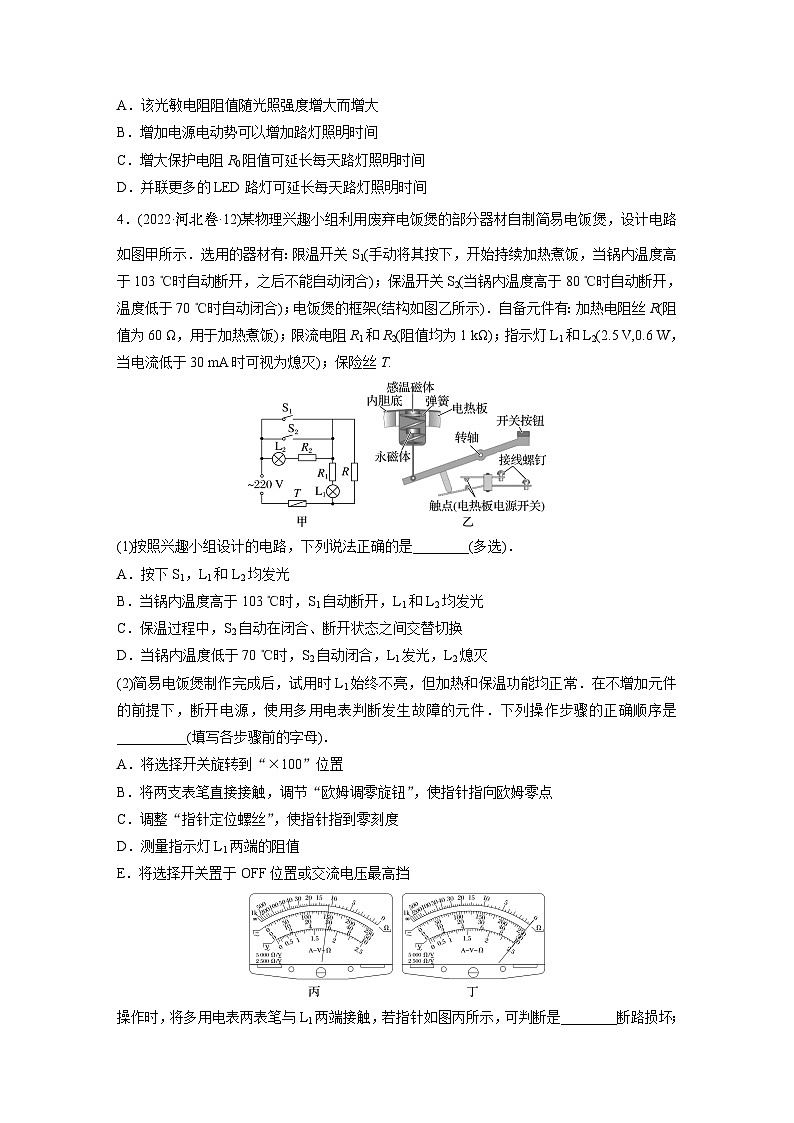

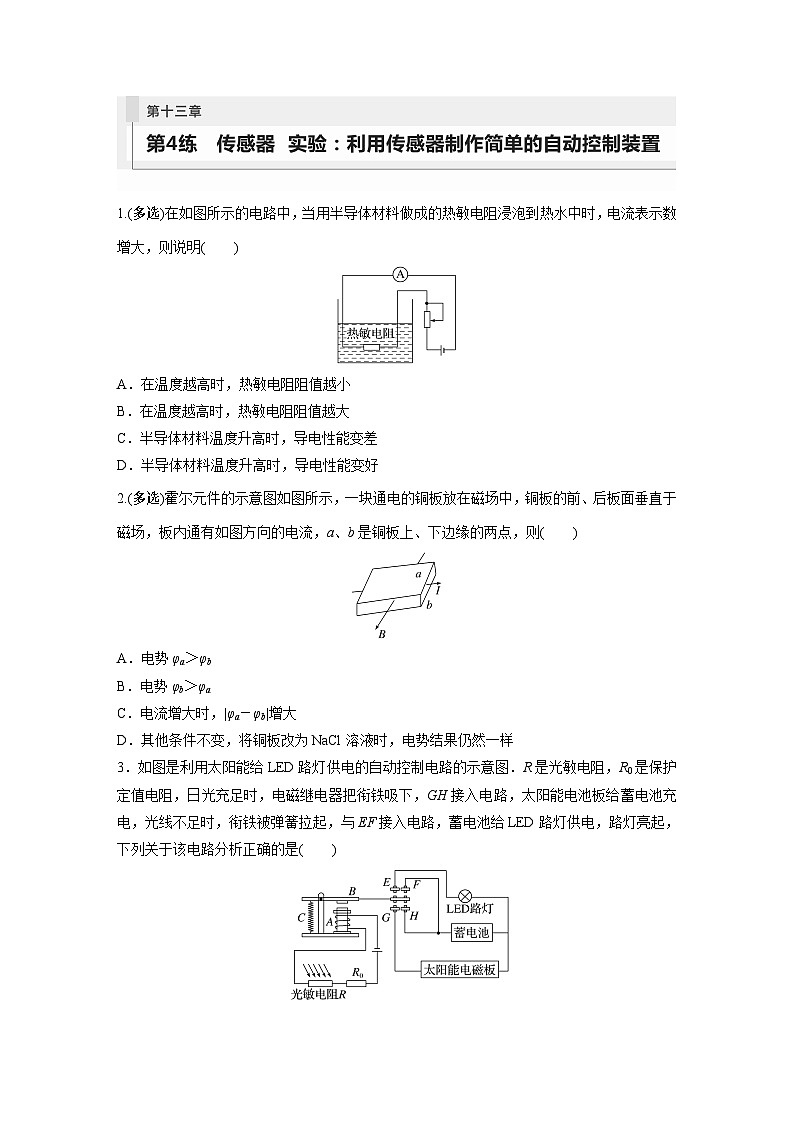

1.(多选)在如图所示的电路中，当用半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明(　　)A．在温度越高时，热敏电阻阻值越小B．在温度越高时，热敏电阻阻值越大C．半导体材料温度升高时，导电性能变差D．半导体材料温度升高时，导电性能变好2.(多选)霍尔元件的示意图如图所示，一块通电的铜板放在磁场中，铜板的前、后板面垂直于磁场，板内通有如图方向的电流，a、b是铜板上、下边缘的两点，则(　　)A．电势φa＞φbB．电势φb＞φaC．电流增大时，|φa－φb|增大D．其他条件不变，将铜板改为NaCl溶液时，电势结果仍然一样3．如图是利用太阳能给LED路灯供电的自动控制电路的示意图．R是光敏电阻，R0是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是(　　)A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻R0阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间4．(2022·河北卷·12)某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图甲所示．选用的器材有：限温开关S1(手动将其按下，开始持续加热煮饭，当锅内温度高于103 ℃时自动断开，之后不能自动闭合)；保温开关S2(当锅内温度高于80 ℃时自动断开，温度低于70 ℃时自动闭合)；电饭煲的框架(结构如图乙所示)．自备元件有：加热电阻丝R(阻值为60 Ω，用于加热煮饭)；限流电阻R1和R2(阻值均为1 kΩ)；指示灯L1和L2(2.5 V,0.6 W，当电流低于30 mA时可视为熄灭)；保险丝T.(1)按照兴趣小组设计的电路，下列说法正确的是________(多选)．A．按下S1，L1和L2均发光B．当锅内温度高于103 ℃时，S1自动断开，L1和L2均发光C．保温过程中，S2自动在闭合、断开状态之间交替切换D．当锅内温度低于70 ℃时，S2自动闭合，L1发光，L2熄灭(2)简易电饭煲制作完成后，试用时L1始终不亮，但加热和保温功能均正常．在不增加元件的前提下，断开电源，使用多用电表判断发生故障的元件．下列操作步骤的正确顺序是__________(填写各步骤前的字母)．A．将选择开关旋转到“×100”位置B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点C．调整“指针定位螺丝”，使指针指到零刻度D．测量指示灯L1两端的阻值E．将选择开关置于OFF位置或交流电压最高挡操作时，将多用电表两表笔与L1两端接触，若指针如图丙所示，可判断是________断路损坏；若指针如图丁所示，可判断是________断路损坏．(用电路中的元件符号表示)5．(2023·四川遂宁市模拟)高速路入口都安装有称量汽车重量的地磅．如图甲所示是某工厂生产的小型地磅结构图和电路图，其中R是压敏电阻，质量m0＝500 kg的秤台平放在压敏电阻上，被称汽车停放在秤台上．已知电路中电源电动势为26 V、内电阻r＝10 Ω，电流表量程为0.3 A、内阻RA＝10 Ω，滑动变阻器R′的最大阻值为500 Ω.如图乙是压敏电阻的阻值R随压力F变化曲线．某设计人员对电流表上刻度重新赋值，使之能够从表盘上直接读出秤台上汽车的质量，他先后进行了以下操作．重力加速度g＝10 m/s2.(1)断开开关S，撤去秤台上的汽车，把多用电表的旋钮旋到欧姆挡“×10挡”，通过正确调零后，用红、黑表笔接在压敏电阻两端，多用电表的表针指到如图丙所示位置，则压敏电阻R此时的电阻值为________ Ω.(2)闭合开关S，设计人员通过调节滑动变阻器，使电流表读数为0.10 A，并在此处标注为0 kg，则此时滑动变阻器R′接入电路的电阻值为________ Ω；2 500 kg处应标注在______ A处．(3)设计人员按上述操作逐个刻度赋值后，经长时间使用，发现电池的电动势略有减小、内电阻有所增大．他重新调节滑动变阻器，使秤台空载时电流表读数仍为0.10 A，然后再去测量汽车的重量．您认为现在的测量值相比汽车真实重量________(选填“偏大”“偏小”或“不变”)6．(2023·上海市模拟)力传感器是高中物理实验中常见的一种传感器，它通过敏感元件把待测力这一物理量转化为相应的电信号来进行测量．(1)如图(a)所示，R1、R2、R3、R4为四个完全相同的应变片，弹性梁在外力的作用下产生形变时，应变片随之被拉伸或压缩，拉伸时电阻值变大，压缩时电阻值变小．现将R2、R3两个应变片粘贴在弹性梁的上表面，R1、R4两个应变片粘贴在弹性梁的下表面．当弹性梁右端受力向下弯曲时，R2、R3的电阻值________，R1、R4的电阻值________(均选填“变大”“变小”或“不变”)．采用如图(b)所示的电路图测量电路，已知电源电动势为E，内阻不计．每片应变片的初始电阻为R0.当弹性梁右端受到外力作用，四个应变片电阻变化量的绝对值均为Δx，则A、B两端的电压UAB＝__________________.(2)如图(c)所示为半导体薄膜压力传感器的电阻值R随压力F变化的图线．读图可知，压力为1 N时该图像的斜率为__________ kΩ/N，压力为5 N时该图像的斜率为________ kΩ/N.要使传感器对力的变化测量较为灵敏，应选择在区间__________(选填“1 N”或“5 N”)附近．
