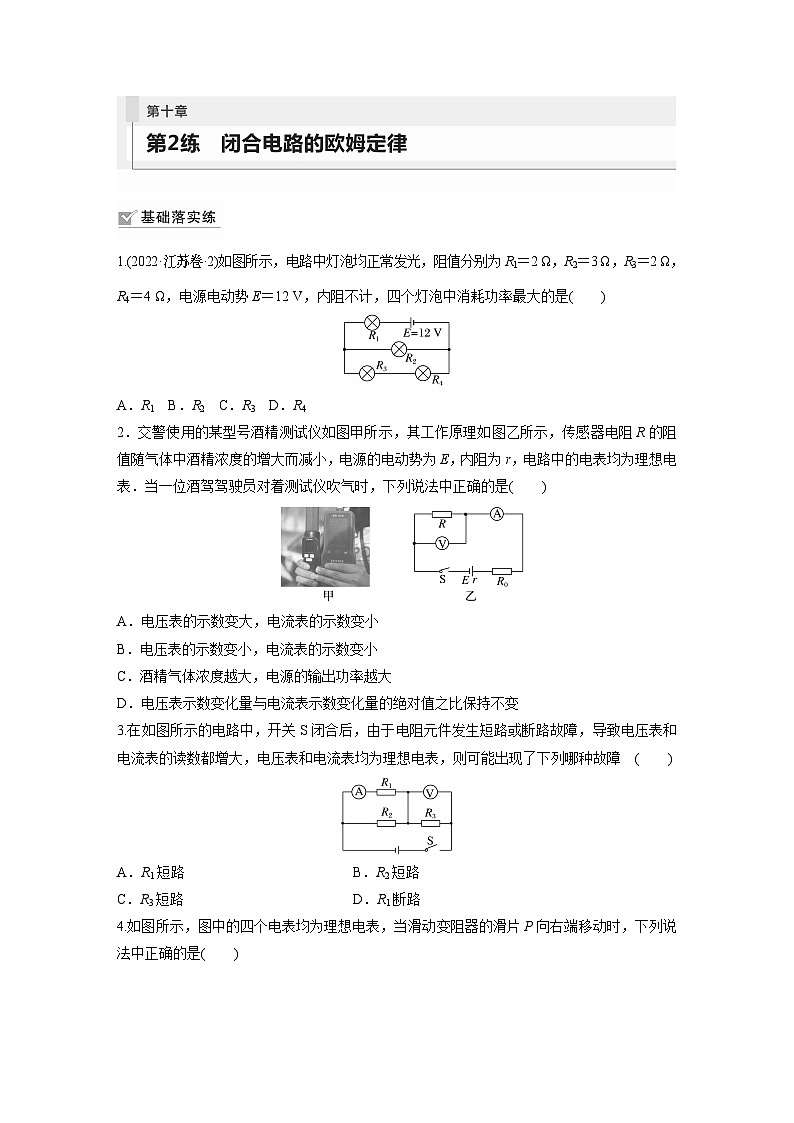

2024届高考物理新一轮复习专题强化试卷：第十章 第2练　闭合电路的欧姆定律

1.(2022·江苏卷·2)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2 Ω，R2＝3 Ω，R3＝2 Ω，R4＝4 Ω，电源电动势E＝12 V，内阻不计，四个灯泡中消耗功率最大的是(　　)

A．R1  B．R2  C．R3  D．R4

2．交警使用的某型号酒精测试仪如图甲所示，其工作原理如图乙所示，传感器电阻R的阻值随气体中酒精浓度的增大而减小，电源的电动势为E，内阻为r，电路中的电表均为理想电表．当一位酒驾驾驶员对着测试仪吹气时，下列说法中正确的是(　　)

A．电压表的示数变大，电流表的示数变小

B．电压表的示数变小，电流表的示数变小

C．酒精气体浓度越大，电源的输出功率越大

D．电压表示数变化量与电流表示数变化量的绝对值之比保持不变

3.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，导致电压表和电流表的读数都增大，电压表和电流表均为理想电表，则可能出现了下列哪种故障  (　　)

A．R1短路   B．R2短路

C．R3短路   D．R1断路

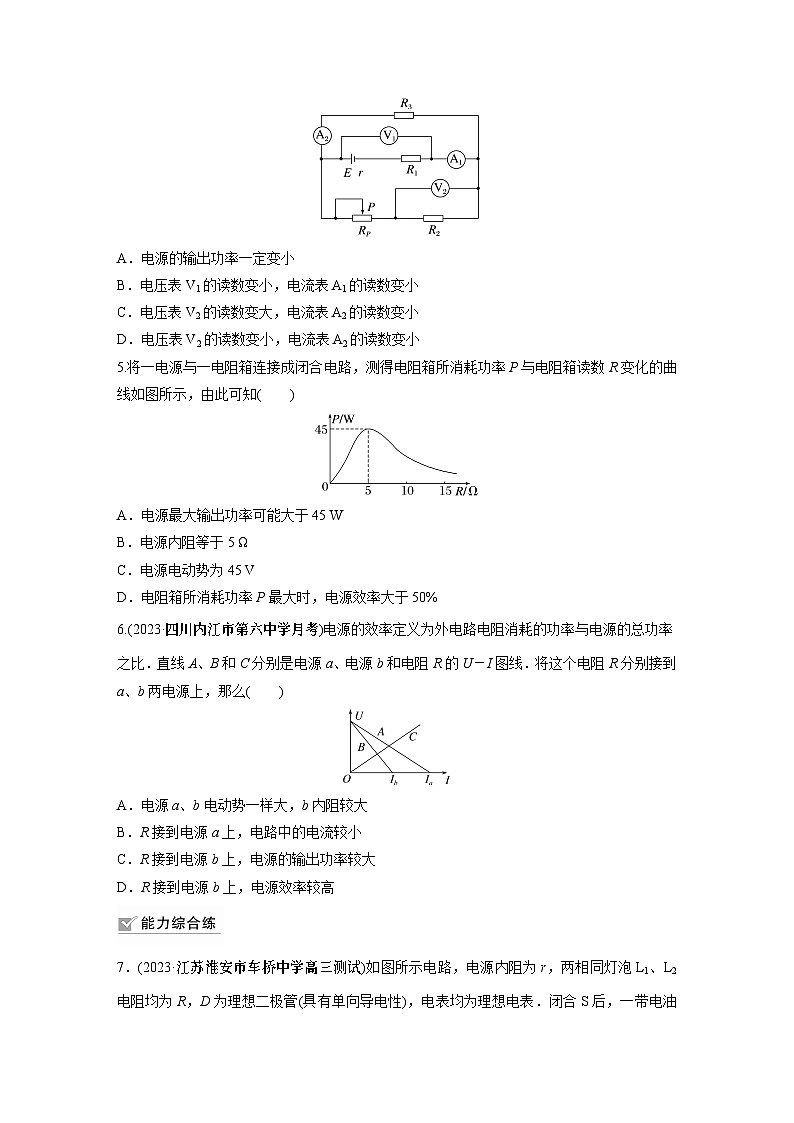

4.如图所示，图中的四个电表均为理想电表，当滑动变阻器的滑片P向右端移动时，下列说法中正确的是(　　)

A．电源的输出功率一定变小

B．电压表V1的读数变小，电流表A1的读数变小

C．电压表V2的读数变大，电流表A2的读数变小

D．电压表V2的读数变小，电流表A2的读数变小

5.将一电源与一电阻箱连接成闭合电路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知(　　)

A．电源最大输出功率可能大于45 W

B．电源内阻等于5 Ω

C．电源电动势为45 V

D．电阻箱所消耗功率P最大时，电源效率大于50%

6.(2023·四川内江市第六中学月考)电源的效率定义为外电路电阻消耗的功率与电源的总功率之比．直线A、B和C分别是电源a、电源b和电阻R的U－I图线．将这个电阻R分别接到a、b两电源上，那么(　　)

A．电源a、b电动势一样大，b内阻较大

B．R接到电源a上，电路中的电流较小

C．R接到电源b上，电源的输出功率较大

D．R接到电源b上，电源效率较高

7．(2023·江苏淮安市车桥中学高三测试)如图所示电路，电源内阻为r，两相同灯泡L1、L2 电阻均为R，D为理想二极管(具有单向导电性)，电表均为理想电表．闭合S后，一带电油滴恰好在平行板电容器中央静止不动．现把滑动变阻器滑片向上滑动，电压表V1、V2 示数变化量绝对值分别为ΔU1、ΔU2 ，电流表示数变化量绝对值为ΔI，则下列说法中错误的是(　　)

A．两灯泡逐渐变亮   B．油滴将向下运动

C.＝R＋r   D．ΔU2>ΔU1

8.硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量)，图线b是某电阻R的U－I图像．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为(　　)

A．5.5 Ω   B．7.0 Ω

C．12.0 Ω   D．12.5 Ω

9.(多选)(2023·河南三门峡市外国语高级中学高三检测)如图所示电路中，电源电动势为E，内阻为r，L为小灯泡，R为滑动变阻器，V为理想电压表．现闭合开关S，将滑动变阻器R的滑动触头P从a端向b端滑动．已知小灯泡电阻和电源内阻相等，则下列说法中正确的是(　　)

A．电压表示数先变小后变大

B．小灯泡L先变暗后又变亮

C．电源的输出功率先变小后变大

D．电源的效率先减小后增大

10.(2023·河北邯郸市模拟)如图所示，电源电动势E＝6 V，内阻r＝1 Ω，R0＝3 Ω，R1＝7.5 Ω，R2＝3 Ω，R3＝2 Ω，电容器的电容C＝2 μF.开始时开关S处于闭合状态，则下列说法正确的是(　　)

A．开关S闭合时，电容器上极板带正电

B．开关S闭合时，电容器两极板间电势差是3 V

C．将开关S断开，稳定后电容器极板所带的电荷量是3.6×10－6 C

D．将开关S断开至电路稳定的过程中通过R0的电荷量是9.6×10－6 C

11．在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从最左端滑至最右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：

(1)电源的电动势和内阻；

(2)定值电阻R2的阻值；

(3)滑动变阻器的最大阻值．

12.如图所示，电源电动势E＝2 V，内阻r＝1 Ω，电阻R0＝2 Ω，滑动变阻器的阻值范围为0～10 Ω.求滑动变阻器的阻值为多大时，R上消耗的功率最大，最大值为多少？
