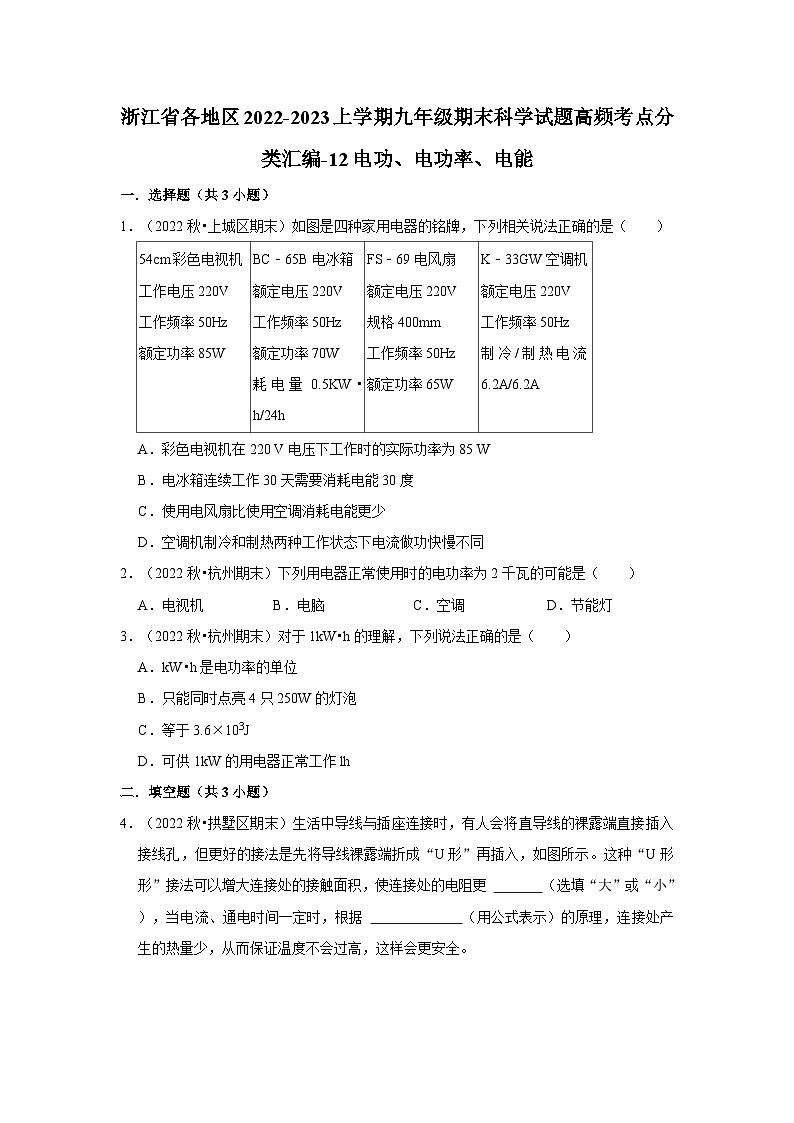

浙江省各地区2022-2023上学期九年级期末科学试题高频考点分类汇编-12电功、电功率、电能
一．选择题（共3小题）
1．（2022秋•上城区期末）如图是四种家用电器的铭牌，下列相关说法正确的是（　　）
54cm彩色电视机
工作电压220V
工作频率50Hz
额定功率85W
BC﹣65B电冰箱
额定电压220V
工作频率50Hz
额定功率70W
耗电量0.5KW•h/24h
FS﹣69电风扇
额定电压220V
规格400mm
工作频率50Hz
额定功率65W
K﹣33GW空调机
额定电压220V
工作频率50Hz
制冷/制热电流6.2A/6.2A
A．彩色电视机在220 V电压下工作时的实际功率为85 W
B．电冰箱连续工作30天需要消耗电能30度
C．使用电风扇比使用空调消耗电能更少
D．空调机制冷和制热两种工作状态下电流做功快慢不同
2．（2022秋•杭州期末）下列用电器正常使用时的电功率为2千瓦的可能是（　　）
A．电视机 B．电脑 C．空调 D．节能灯
3．（2022秋•杭州期末）对于1kW•h的理解，下列说法正确的是（　　）
A．kW•h是电功率的单位
B．只能同时点亮4只250W的灯泡
C．等于3.6×103J
D．可供1kW的用电器正常工作lh
二．填空题（共3小题）
4．（2022秋•拱墅区期末）生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U形”再插入，如图所示。这种“U形形”接法可以增大连接处的接触面积，使连接处的电阻更 　 　（选填“大”或“小”），当电流、通电时间一定时，根据 　 　（用公式表示）的原理，连接处产生的热量少，从而保证温度不会过高，这样会更安全。

5．（2022秋•上城区期末）2022年北京冬奥会成功举办。使用的高科技场馆设施环保又节能，如：部分场馆采地暖供热；如：氢能大巴首次上岗服务。开幕式上中国式浪漫惊艳世界。如：冰立方雪花台是通过LED灯组合而形成的造型。中国运动员的拼搏精神激励世人。
（1）地暖工作时水从热源吸热后，顺着管路流动，将热传至室内各个房间。地暖利用了水的性质，与下列 　 　（填序号）选项相同；
A.用水洗去衣服上的脏东西
B.将水用作汽车发动机的冷却液
C.用水扑灭大火
D.电解水产生氢气和氯气
（2）氢能大巴在某次服务中消耗了2kg的氢气。氢气的热值是1.4×108J/kg，则氢气释放的热量为 　 　J（已知Q热量＝mq热值）；
（3）冰立方雪花台中的LED灯的电功率仅为同等亮度白炽灯的，请从能量转化效率的角度分析，使用LED灯照明比使用白炽灯更节能是因为 　 　；
（4）运动员剧烈运动之后往往大汗淋漓，为保持体内的物质平衡，他们需饮用特制的运动饮料来补充 　 　和维生素；
（5）运动员比赛过后会感觉到肌肉酸胀。可能是因为肌肉细胞在缺氧条件下进行了无氧呼吸，表达式：葡萄糖乳酸+能量（少量），其中产生的 　 　堆积所致。

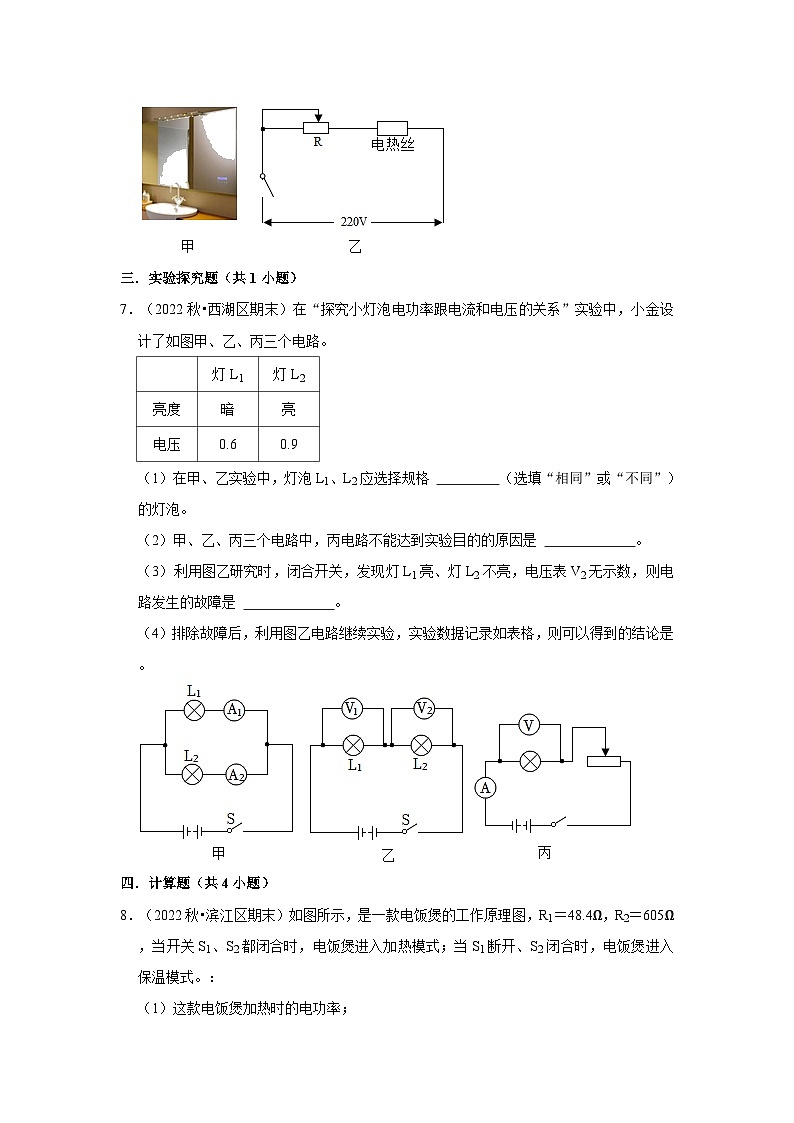

6．（2021•杭州一模）如图甲所示，有一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，可防止水蒸气在镜面上液化，这是利用电流的　 　效应。若防雾膜的额定功率为20W，正常工作10min消耗的电能是　 　J。如图乙所示，给防雾膜电路连接了一个滑动变阻器R，使电热丝的功率在原功率的25%﹣100%之间变化，以满足不同季节使用，则R的最大阻值为　 　Ω。


三．实验探究题（共1小题）
7．（2022秋•西湖区期末）在“探究小灯泡电功率跟电流和电压的关系”实验中，小金设计了如图甲、乙、丙三个电路。

灯L1
灯L2
亮度
暗
亮
电压
0.6
0.9
（1）在甲、乙实验中，灯泡L1、L2应选择规格 　 　（选填“相同”或“不同”）的灯泡。
（2）甲、乙、丙三个电路中，丙电路不能达到实验目的的原因是 　 　。
（3）利用图乙研究时，闭合开关，发现灯L1亮、灯L2不亮，电压表V2无示数，则电路发生的故障是 　 　。
（4）排除故障后，利用图乙电路继续实验，实验数据记录如表格，则可以得到的结论是 　 　。

四．计算题（共4小题）
8．（2022秋•滨江区期末）如图所示，是一款电饭煲的工作原理图，R1＝48.4Ω，R2＝605Ω，当开关S1、S2都闭合时，电饭煲进入加热模式；当S1断开、S2闭合时，电饭煲进入保温模式。：
（1）这款电饭煲加热时的电功率；
（2）这款电饭煲保温1小时消耗的电能。

9．（2022秋•上城区期末）冬季严寒小周家购置了电热桌垫，如图甲，其工作原理如图乙，查看说明书后发现该电热桌垫由12V电源供电。发热部分由R1、R2两条电热丝组成，阻值分别为6Ω、4Ω，可通过调温开关高低不同的两挡温度。调温挡有：关、高温、低温，若不考虑温度的变化对电阻的影响，请分析和计算：

（1）当电热桌垫处于高温挡时，开关位于 　 　（选填“ab”或“bc”或“cd”）；
（2）当电热桌垫处于高温挡时，5min内消耗的电能为多少？
10．（2022秋•杭州期末）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲、乙是某段时间内红、绿两色灯功率随时间变化的图像。求：

（1）第10s时红灯两端的电压为100V，求此时通过红灯的电流；
（2）请计算25～30s内红灯和绿灯消耗的总电能。

11．（2022秋•滨江区期末）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示。求：
（1）小灯泡的额定功率。
（2）灯泡正常工作5分钟消耗的电能。
（3）滑动变阻器的最大阻值。

五．解答题（共2小题）
12．（2022秋•拱墅区期末）如图甲所示为某家用电暖器，如图乙所示为其简化电路。已知R1＝55Ω，R2＝44Ω，在220V的额定电压下工作，通过控制开关可实现低、中、高三种不同的功率。求：
（1）在对外供热时的最低功率P低；
（2）中挡功率正常工作10分钟，电流产生的热量Q中；
（3）在对外供热时的最高功率P高。

13．（2022秋•西湖区期末）如图甲所示为家用棉花糖机，使用时插上电源，按动开关发热丝发热，糖盘转动。往糖盘槽口加入蔗糖，待温度升高蔗糖熔化，随着糖盘的转动熔化的蔗糖被甩出，遇到空气固成固态的细丝，再用竹棒在承接盘内慢慢转动，就可以得到可口的棉花糖了。如表为棉花糖机部分参数，图乙为电路图。棉花糖机正常工作时：
（1）电热丝的电阻是多少？
（2）通过电动机的电流为多少安？
（3）棉花糖机工作1分钟，消耗电能为多少焦耳？
产品名称
棉花糖机
额定电压
220V
发热丝功率
440W
电动机功率
44W

浙江省各地区2022-2023上学期九年级期末科学试题高频考点分类汇编-12电功、电功率、电能
参考答案与试题解析
一．选择题（共3小题）
1．（2022秋•上城区期末）如图是四种家用电器的铭牌，下列相关说法正确的是（　　）
54cm彩色电视机
工作电压220V
工作频率50Hz
额定功率85W
BC﹣65B电冰箱
额定电压220V
工作频率50Hz
额定功率70W
耗电量0.5KW•h/24h
FS﹣69电风扇
额定电压220V
规格400mm
工作频率50Hz
额定功率65W
K﹣33GW空调机
额定电压220V
工作频率50Hz
制冷/制热电流6.2A/6.2A
A．彩色电视机在220 V电压下工作时的实际功率为85 W
B．电冰箱连续工作30天需要消耗电能30度
C．使用电风扇比使用空调消耗电能更少
D．空调机制冷和制热两种工作状态下电流做功快慢不同
【答案】A
【解答】解：A、彩色电视机在220 V电压下正常工作，实际功率等于85 W，故A正确；
B、电冰箱连续工作30天需要消耗电能为：W＝Pt＝0.5kW•h/24h×30天＝0.5kW•h/天×30天＝15kW•h，故B错误；
C、由W＝Pt可知，用电器消耗的电能与功率P和时间t有关，空调功率大，电风扇功率小，但由于不知道空调和电风扇工作时间，所以无法比较消耗电能多少，故C错误；
D、正常工作状态下的空调机的制冷和制热时的电压与电流相同，由P＝UI可知，正常工作状态下的空调机的制冷功率等于制热功率，电流做功快慢相同，故D错误。
故选：A。
2．（2022秋•杭州期末）下列用电器正常使用时的电功率为2千瓦的可能是（　　）
A．电视机 B．电脑 C．空调 D．节能灯
【答案】C
【解答】解：A．电视机的电功率通常在150W左右，故A不符合题意；
B、笔记本电脑的额定功率约为100W，故A不符合题意；
C、家用空调的电功率通常在700W～5000W，故C符合题意；
D．节能灯的电功率约为20W，故D不符合题意。
故选：C。
3．（2022秋•杭州期末）对于1kW•h的理解，下列说法正确的是（　　）
A．kW•h是电功率的单位
B．只能同时点亮4只250W的灯泡
C．等于3.6×103J
D．可供1kW的用电器正常工作lh
【答案】D
【解答】解：A、千瓦时（kW•h）是电功的单位，不是电功率的单位，故A错误；
B、1kW•h等于1kW的用电器正常工作1h消耗的电能，与同时工作用电器的多少无关，故B错误；
C、lkW•h＝1kW×1h＝1000W×3600s＝3.6×106J，故C错误；
D、1kW•h等于1kW的用电器正常工作1h消耗的电能，故D正确。
故选：D。
二．填空题（共3小题）
4．（2022秋•拱墅区期末）生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U形”再插入，如图所示。这种“U形形”接法可以增大连接处的接触面积，使连接处的电阻更 　小　（选填“大”或“小”），当电流、通电时间一定时，根据 　Q＝I2Rt　（用公式表示）的原理，连接处产生的热量少，从而保证温度不会过高，这样会更安全。

【答案】小；Q＝I2Rt
【解答】解：“U”型接入法可以增大连接处的接触面积，在长度、材料不变时，连接处的电阻更小，根据Q＝I2Rt可得，当电流、通电时间一定时，连接处产生的热量少，从而保证温度不会过高，这样会更安全。
故答案为：小；Q＝I2Rt。
5．（2022秋•上城区期末）2022年北京冬奥会成功举办。使用的高科技场馆设施环保又节能，如：部分场馆采地暖供热；如：氢能大巴首次上岗服务。开幕式上中国式浪漫惊艳世界。如：冰立方雪花台是通过LED灯组合而形成的造型。中国运动员的拼搏精神激励世人。
（1）地暖工作时水从热源吸热后，顺着管路流动，将热传至室内各个房间。地暖利用了水的性质，与下列 　B　（填序号）选项相同；
A.用水洗去衣服上的脏东西
B.将水用作汽车发动机的冷却液
C.用水扑灭大火
D.电解水产生氢气和氯气
（2）氢能大巴在某次服务中消耗了2kg的氢气。氢气的热值是1.4×108J/kg，则氢气释放的热量为 　2.8×108　J（已知Q热量＝mq热值）；
（3）冰立方雪花台中的LED灯的电功率仅为同等亮度白炽灯的，请从能量转化效率的角度分析，使用LED灯照明比使用白炽灯更节能是因为 　LED灯将电能转化为光能的效率更高　；
（4）运动员剧烈运动之后往往大汗淋漓，为保持体内的物质平衡，他们需饮用特制的运动饮料来补充 　无机盐　和维生素；
（5）运动员比赛过后会感觉到肌肉酸胀。可能是因为肌肉细胞在缺氧条件下进行了无氧呼吸，表达式：葡萄糖乳酸+能量（少量），其中产生的 　乳酸　堆积所致。
【答案】（1）B；
（2）2.8×108；
（3）LED灯将电能转化为光能的效率更高；
（4）无机盐；
（5）乳酸。
【解答】解：（1）地暖利用了水的比热容较大的性质，因此选项B也体现的是这个性质，故选B；
（2）根据Q热量＝mq热值可知，Q＝mq＝2kg×1.4×108J/kg＝2.8×108J；
（3）白炽灯会将电能转化为热能用来发热，而LED灯主要将电能转化为光能，且效率更高；
（4）出汗了人体内无机盐会随着汗液排出，要补充无机盐；
（5）肌肉细胞在缺氧条件下进行了无氧呼吸，人体内堆积的乳酸会引起肌肉的酸胀，所以运动员比赛过后会有肌肉酸胀感。
故答案为：
（1）B；
（2）2.8×108；
（3）LED灯将电能转化为光能的效率更高；
（4）无机盐；
（5）乳酸。
6．（2021•杭州一模）如图甲所示，有一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，可防止水蒸气在镜面上液化，这是利用电流的　热　效应。若防雾膜的额定功率为20W，正常工作10min消耗的电能是　1.2×104　J。如图乙所示，给防雾膜电路连接了一个滑动变阻器R，使电热丝的功率在原功率的25%﹣100%之间变化，以满足不同季节使用，则R的最大阻值为　2420　Ω。


【答案】热；1.2×104；2420。
【解答】解：（1）电流通过电热丝时会产生热量，可以防止水蒸气在镜面上液化，是利用了电流的热效应；
（2）由P＝可得，防雾膜正常工作10min消耗的电能：
W＝Pt＝20W×10×60s＝1.2×104J；
（3）由P＝UI＝可得，电热膜的电阻：
R电热膜＝＝＝2420Ω，
当变阻器R的阻值最大时，通过电热膜的电流最小，此时电热膜的功率最小，
结合题意可知，电热膜的最小功率为：P最小＝20W×25%＝5W，
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流：
I小＝＝＝A，
由I＝可得，此时电路中的总电阻：
R总＝＝＝4840Ω，
因串联电路中总电阻等于各分电阻之和，
所以，变阻器的最大阻值：
R＝R总﹣R0＝4840Ω﹣2420Ω＝2420Ω。
故答案为：热；1.2×104；2420。
三．实验探究题（共1小题）
7．（2022秋•西湖区期末）在“探究小灯泡电功率跟电流和电压的关系”实验中，小金设计了如图甲、乙、丙三个电路。

灯L1
灯L2
亮度
暗
亮
电压
0.6
0.9
（1）在甲、乙实验中，灯泡L1、L2应选择规格 　不同　（选填“相同”或“不同”）的灯泡。
（2）甲、乙、丙三个电路中，丙电路不能达到实验目的的原因是 　不能控制变量　。
（3）利用图乙研究时，闭合开关，发现灯L1亮、灯L2不亮，电压表V2无示数，则电路发生的故障是 　灯泡L2短路　。
（4）排除故障后，利用图乙电路继续实验，实验数据记录如表格，则可以得到的结论是 　通过小灯泡的电流相同时，灯泡两端电压越大，电功率越大　。

【答案】（1）不同；（2）不能控制变量；（3）灯泡L2短路；（4）通过小灯泡的电流相同时，灯泡两端电压越大，电功率越大。
【解答】解：（1）为了避免偶然性，寻找普遍规律，实验中要选择规格不相同的灯泡进行实验；
（2）丙电路中，滑动变阻器滑片移动时，灯泡两端的电压和电流都在变化，无法控制电流或者电压不变，因此无法利用控制变量法探究电流做功与电压、电流的关系；
（3）灯泡L1、L2串联，V1表测L1的电压，V2表测L2的电压；闭合开关，发现灯L1亮、灯L2不亮，说明电路是通路；电压表V2无示数，说明电压表V2并联的电路短路，故电路发生的故障是灯泡L2短路；
（4）灯L1和L2串联，可知通过两灯的电流相同；灯L2比L1亮，可知灯L2的电功率比L1大；U1＝0.6V，U2＝0.9V，可知灯L2两端电压比L1大，由此可得：通过小灯泡的电流相同时，灯泡两端电压越大，电功率越大。
故答案为：（1）不同；（2）不能控制变量；（3）灯泡L2短路；（4）通过小灯泡的电流相同时，灯泡两端电压越大，电功率越大。
四．计算题（共4小题）
8．（2022秋•滨江区期末）如图所示，是一款电饭煲的工作原理图，R1＝48.4Ω，R2＝605Ω，当开关S1、S2都闭合时，电饭煲进入加热模式；当S1断开、S2闭合时，电饭煲进入保温模式。：
（1）这款电饭煲加热时的电功率；
（2）这款电饭煲保温1小时消耗的电能。

【答案】（1）这款电饭煲加热时的电功率是1080W；
（2）这款电饭煲保温1小时消耗的电能为2.88×105J。
【解答】解：由图可知，当开关S1、S2都闭合时，电阻R1、R2并联接入电路，电饭煲进入加热模式；当S1断开、S2闭合时，只有R2接入电路，电饭煲进入保温模式；
（1）当开关S1、S2都闭合时，电阻R1、R2并联接入电路，电饭煲进入加热模式，
由并联电路的电压规律可得，R1、R2两端电压等于电源电压：U1＝U2＝U＝220V，
根据I＝，P＝UI可得：
R1的电功率：P1＝＝＝1000W，
R2的电功率：P2＝＝＝80W，
根据并联电路电功率的规律可知，电饭煲加热时的电功率：
P加热＝P1+P2＝1000W+80W＝1080W；
（2）当S1断开、S2闭合时，只有R2接入电路，电饭煲进入保温模式，R2两端的电压U2＝U＝220V，
R2的电功率：P2＝80W，
电饭煲保温时间：t＝1h＝3600s，
由P＝可得，电饭煲保温1小时消耗的电能：W保温＝Pt＝80W×3600s＝2.88×105J。
答：（1）这款电饭煲加热时的电功率是1080W；
（2）这款电饭煲保温1小时消耗的电能为2.88×105J。
9．（2022秋•上城区期末）冬季严寒小周家购置了电热桌垫，如图甲，其工作原理如图乙，查看说明书后发现该电热桌垫由12V电源供电。发热部分由R1、R2两条电热丝组成，阻值分别为6Ω、4Ω，可通过调温开关高低不同的两挡温度。调温挡有：关、高温、低温，若不考虑温度的变化对电阻的影响，请分析和计算：

（1）当电热桌垫处于高温挡时，开关位于 　cd　（选填“ab”或“bc”或“cd”）；
（2）当电热桌垫处于高温挡时，5min内消耗的电能为多少？
【答案】（1）cd；
（2）5min内消耗的电能18000J。
【解答】解：（1）图甲中，当开关S在a、b位置时没有电阻接入电路，处于关状态；
当开关S在b、c位置，只有R2工作，电阻较大，根据P＝可知电路消耗的功率较小，电热桌垫处于低温挡；
当S在c、d位置时，两电阻并联，电阻较小，根据P＝可知电路消耗的功率较大，电热桌垫处于高温挡；
（2）电热桌垫处于高温挡的功率是：
P高温＝P1+P1＝＝＝60W；
当电热桌垫处于高温挡时，5min内消耗的电能W＝Pt＝60W×5×60s＝18000J。
答：（1）cd；
（2）5min内消耗的电能18000J。
10．（2022秋•杭州期末）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲、乙是某段时间内红、绿两色灯功率随时间变化的图像。求：

（1）第10s时红灯两端的电压为100V，求此时通过红灯的电流；
（2）请计算25～30s内红灯和绿灯消耗的总电能。

【答案】（1）此时通过红灯的电流2A；
（2）25～30s内红灯和绿灯消耗的总电能2000J。
【解答】解：（1）第10s红灯两端的电压为100V，红灯的功率为P红＝200W，
由P＝UI可得，
此时通过红灯的电流为：I红＝＝＝2A，
（2）由图甲可知，红灯和绿灯在25～30秒内的功率都为200W，则总功率为：P总＝200W+200W＝400W，
红灯和绿灯消耗的总电能为：W总＝P总t＝400W×5s＝2000J。
答：（1）此时通过红灯的电流2A；
（2）25～30s内红灯和绿灯消耗的总电能2000J。
11．（2022秋•滨江区期末）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示。求：
（1）小灯泡的额定功率。
（2）灯泡正常工作5分钟消耗的电能。
（3）滑动变阻器的最大阻值。

【答案】（1）小灯泡的额定功率为24W。
（2）灯泡正常工作5分钟消耗的电能为7200J。
（3）滑动变阻器的最大阻值为9Ω。
【解答】解：（1）小灯泡的额定电压为12V，从图中可知小灯泡的额定电流为2A，小灯泡的额定功率PL＝ULIL＝12V×2A＝24W；
（2）灯泡正常工作5分钟消耗的电能W＝PLt＝24W×5×60s＝7200J；
（3）灯泡和滑动变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压。当滑片滑到最左端时，变阻器接入电路的阻值为零，电路为灯泡的简单电路，电源的电压等于此时灯两端的电压，
即电源的电压U＝UL＝12V；
当滑片滑到最右端时，变阻器接入电路的阻值最大，电路总电阻最大，电源电压不变，根据欧姆定律可知电路中电流最小，
由图象可知，此时灯泡两端的最小电压为：UL′＝3V，通过电路的最小电流Imin＝IL′＝1.0A，
滑动变阻器两端的电压：UR＝U﹣UL′＝12V﹣3V＝9V，
由欧姆定律可得，滑动变阻器的最大阻值：R＝＝＝9Ω。
答：（1）小灯泡的额定功率为24W。
（2）灯泡正常工作5分钟消耗的电能为7200J。
（3）滑动变阻器的最大阻值为9Ω。
五．解答题（共2小题）
12．（2022秋•拱墅区期末）如图甲所示为某家用电暖器，如图乙所示为其简化电路。已知R1＝55Ω，R2＝44Ω，在220V的额定电压下工作，通过控制开关可实现低、中、高三种不同的功率。求：
（1）在对外供热时的最低功率P低；
（2）中挡功率正常工作10分钟，电流产生的热量Q中；
（3）在对外供热时的最高功率P高。

【答案】（1）在对外供热时的最低功率P低为880W；
（2）中挡功率正常工作10分钟，电流产生的热量Q中为6.6×105J；
（3）在对外供热时的最高功率P高为1980W。
【解答】解：当开关S1闭合时，只有R1工作，当开关S2闭合时，只有R2工作，当开关S1、S2同时闭合时，R1、R2并联；
根据并联电路的电阻特点可知，当开关S1、S2同时闭合时，R1、R2并联，此时电路中的电阻最小，根据P＝可知，电路中的总功率最大，电暖器处于高挡；
根据题意可知，R1＞R2，所以当开关S1闭合时，只有R1工作，电路中的总电阻最大，电功率最小，电暖器处于最低挡，
当开关S2闭合时，只有R2工作，电暖器处于中挡；
（1）在对外供热时的最低功率：P低＝＝＝880W；
（2）在对外供热时的中挡功率：P中＝＝＝1100W，
中挡功率正常工作10分钟，电流产生的热量Q中＝W＝P中t＝1100W×10×60＝6.6×105J；
（3）在对外供热时的最高功率：P高＝P低+P中＝880W+1100W＝1980W。
答：（1）在对外供热时的最低功率P低为880W；
（2）中挡功率正常工作10分钟，电流产生的热量Q中为6.6×105J；
（3）在对外供热时的最高功率P高为1980W。
13．（2022秋•西湖区期末）如图甲所示为家用棉花糖机，使用时插上电源，按动开关发热丝发热，糖盘转动。往糖盘槽口加入蔗糖，待温度升高蔗糖熔化，随着糖盘的转动熔化的蔗糖被甩出，遇到空气固成固态的细丝，再用竹棒在承接盘内慢慢转动，就可以得到可口的棉花糖了。如表为棉花糖机部分参数，图乙为电路图。棉花糖机正常工作时：
（1）电热丝的电阻是多少？
（2）通过电动机的电流为多少安？
（3）棉花糖机工作1分钟，消耗电能为多少焦耳？
产品名称
棉花糖机
额定电压
220V
发热丝功率
440W
电动机功率
44W
【答案】（1）110Ω；
（2）0.2A；
（3）2.904×104J。
【解答】解：（1）由图可知，发热丝和电动机并联，所以U发＝U电＝U＝220V；由图乙可知，P发＝440W，由P＝UI变形可知发热丝正常工作电流：I发＝＝＝2A；所以电热丝电阻R＝＝＝110Ω；
（2）由图乙可知，P电＝44W，通过电动机电流，I电＝＝＝0.2A；
（3）棉花糖机工作时的总功率：P＝P发+P电＝440W+44W＝484W，t＝1min＝60s，消耗的电能W＝Pt＝484W×60s＝2.904×104J。
故答案为：
（1）110Ω；
（2）0.2A；
（3）2.904×104J。
