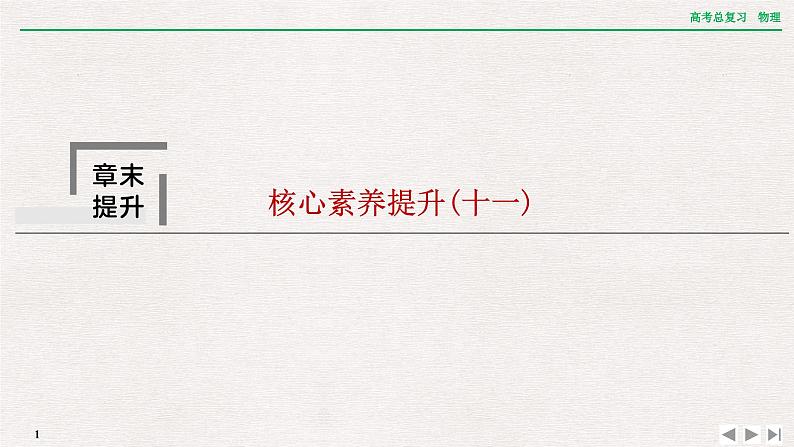

2024年高考物理第一轮复习课件：章末提升 核心素养提升(十一)
展开
这是一份2024年高考物理第一轮复习课件：章末提升 核心素养提升(十一)，共21页。PPT课件主要包含了答案D，－k2等内容，欢迎下载使用。

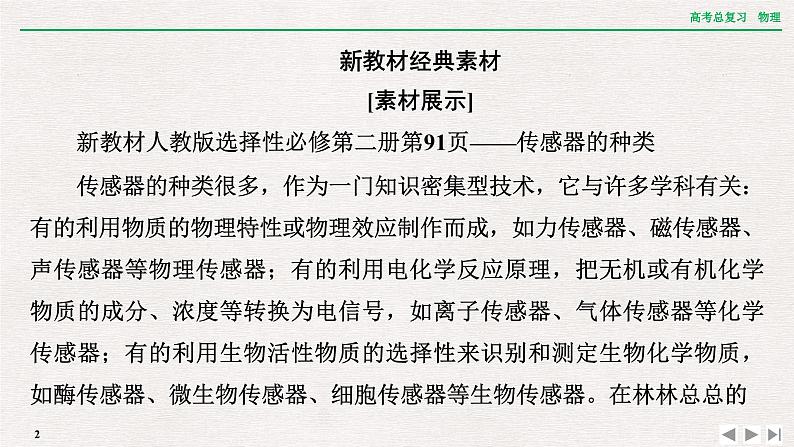

新教材经典素材[素材展示]新教材人教版选择性必修第二册第91页——传感器的种类传感器的种类很多，作为一门知识密集型技术，它与许多学科有关：有的利用物质的物理特性或物理效应制作而成，如力传感器、磁传感器、声传感器等物理传感器；有的利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号，如离子传感器、气体传感器等化学传感器；有的利用生物活性物质的选择性来识别和测定生物化学物质，如酶传感器、微生物传感器、细胞传感器等生物传感器。在林林总总的

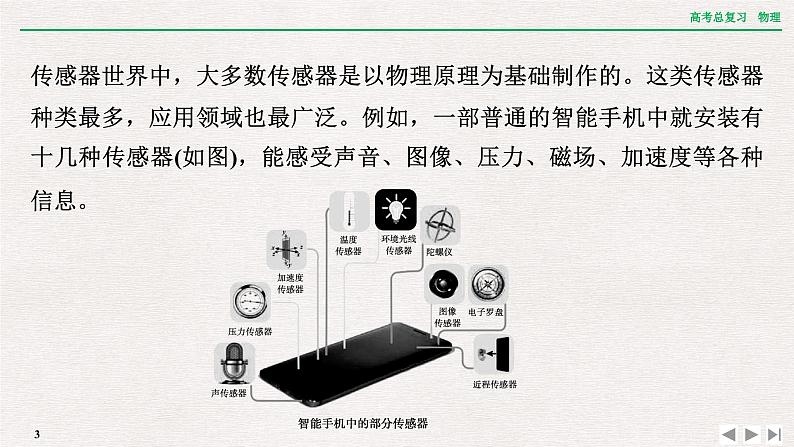

传感器世界中，大多数传感器是以物理原理为基础制作的。这类传感器种类最多，应用领域也最广泛。例如，一部普通的智能手机中就安装有十几种传感器(如图)，能感受声音、图像、压力、磁场、加速度等各种信息。

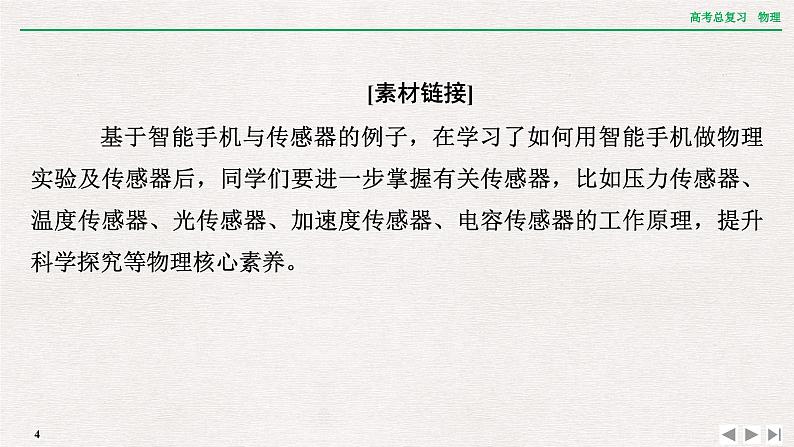

[素材链接] 基于智能手机与传感器的例子，在学习了如何用智能手机做物理实验及传感器后，同学们要进一步掌握有关传感器，比如压力传感器、温度传感器、光传感器、加速度传感器、电容传感器的工作原理，提升科学探究等物理核心素养。

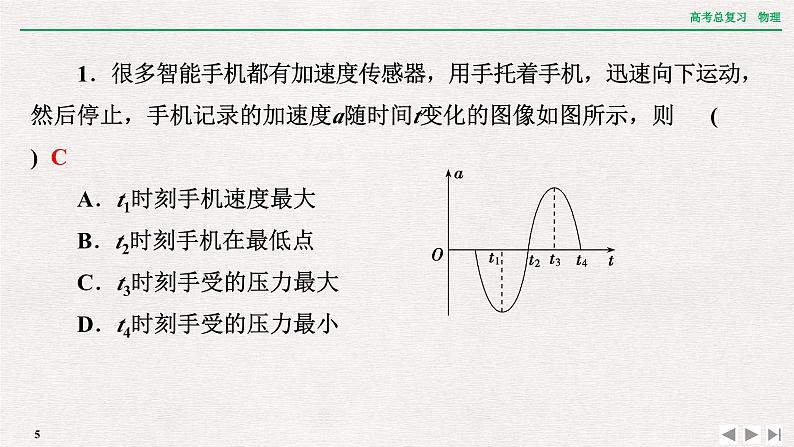

1．很多智能手机都有加速度传感器，用手托着手机，迅速向下运动，然后停止，手机记录的加速度a随时间t变化的图像如图所示，则 ( )A．t1时刻手机速度最大B．t2时刻手机在最低点C．t3时刻手受的压力最大D．t4时刻手受的压力最小

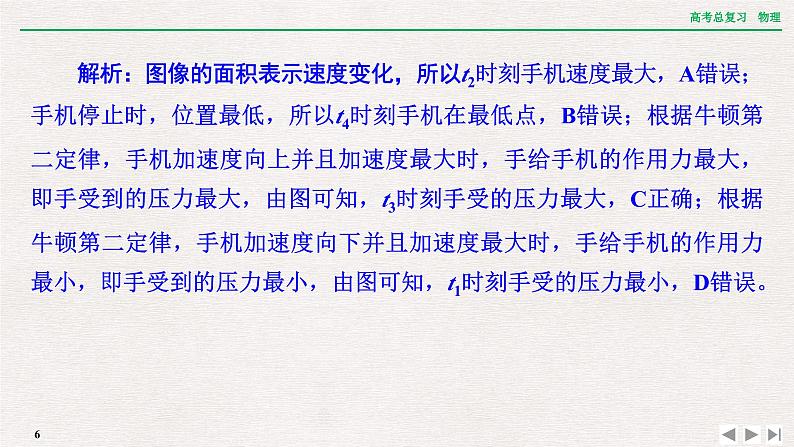

解析：图像的面积表示速度变化，所以t2时刻手机速度最大，A错误；手机停止时，位置最低，所以t4时刻手机在最低点，B错误；根据牛顿第二定律，手机加速度向上并且加速度最大时，手给手机的作用力最大，即手受到的压力最大，由图可知，t3时刻手受的压力最大，C正确；根据牛顿第二定律，手机加速度向下并且加速度最大时，手给手机的作用力最小，即手受到的压力最小，由图可知，t1时刻手受的压力最小，D错误。

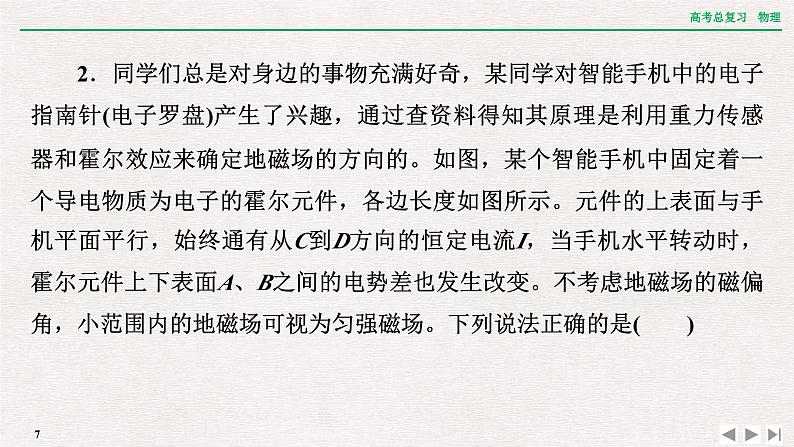

2．同学们总是对身边的事物充满好奇，某同学对智能手机中的电子指南针(电子罗盘)产生了兴趣，通过查资料得知其原理是利用重力传感器和霍尔效应来确定地磁场的方向的。如图，某个智能手机中固定着一个导电物质为电子的霍尔元件，各边长度如图所示。元件的上表面与手机平面平行，始终通有从C到D方向的恒定电流I，当手机水平转动时，霍尔元件上下表面A、B之间的电势差也发生改变。不考虑地磁场的磁偏角，小范围内的地磁场可视为匀强磁场。下列说法正确的是( )

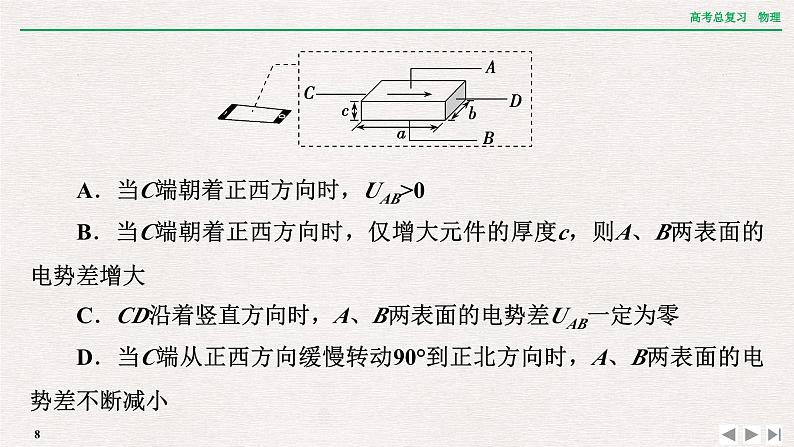

A．当C端朝着正西方向时，UAB>0B．当C端朝着正西方向时，仅增大元件的厚度c，则A、B两表面的电势差增大C．CD沿着竖直方向时，A、B两表面的电势差UAB一定为零D．当C端从正西方向缓慢转动90°到正北方向时，A、B两表面的电势差不断减小
会积聚在A、B两表面，UAB 不为零，C错误；当C端从正西方向缓慢转动90°到正北方向时，磁场的方向和电流的方向夹角逐渐减少，最后磁场的方向和电流的方向平行，不受洛伦兹力，没有电荷在两个极板上集聚，A、B两表面的电势差不断减小，D正确。
3．(2021·山东卷)某乒乓球爱好者，利用手机研究乒乓球与球台碰撞过程中能量损失的情况。实验步骤如下：①固定好手机，打开录音功能；②从一定高度由静止释放乒乓球；③手机记录下乒乓球与台面碰撞的声音，其随时间(单位：s)的变化图像如图所示。
根据声音图像记录的碰撞次序及相应碰撞时刻，如下表所示。
根据实验数据，回答下列问题。(1)利用碰撞时间间隔，计算出第3次碰撞后乒乓球的弹起高度为________ m(保留两位有效数字，当地重力加速度g＝9．80 m/s2)。
(2)设碰撞后弹起瞬间与该次碰撞前瞬时速度大小的比值为k，则每次碰撞损失的动能为碰撞前动能的________倍(用k表示)，第3次碰撞过程中k＝________(保留两位有效数字)。(3)由于存在空气阻力，第(1)问中计算的弹起高度________(选填“高于”或“低于”)实际弹起高度。
(3)空气阻力做负功，由动能定理可知，h计算＞h实际。
4．小河同学设计实验测量当地的重力加速度，实验器材主要由一个可调速的电动机、智能手机、细铜丝、钢管支架和不锈钢底座组成，其中可调速的电动机是由一个低速旋转电动机、一个直流电机调速器和一个直流电源开关组成的。手机在水平面内稳定做匀速圆周运动时可看为“圆锥摆”模型，手机上装载的某软件配合手机内的陀螺仪可直接测得手机做圆周运动的角速度ω和向心加速度a，另一软件可通过拍下的视频分析测量绕杆做圆周运动时悬线与竖直方向的夹角及手机做圆周运动的半径r。有了a、θ、ω、r的实测数据，即可在误差允许范围之内测量当地重力加速度。
(1)小河同学根据所学过的力学知识推出当地重力加速度表达式为g1＝________(用a和θ表示)。
(2)若保持角速度ω不变，改变线长L，根据测得的5组数据描点作图，直线拟合后得到a-r图像如图所示，直线斜率为k，圆心到悬点距离为h，当地重力加速度表达式为g2＝________(用k和h表示)。
(3)根据下面数据描绘a-tan θ图像，请在坐标纸上描出序号为4的点，并由图像计算重力加速度g＝___________________m/s2(结果保留三位有效数字)。
9.80(9.50～10.0均可)
新教材经典素材[素材展示]新教材人教版选择性必修第二册第91页——传感器的种类传感器的种类很多，作为一门知识密集型技术，它与许多学科有关：有的利用物质的物理特性或物理效应制作而成，如力传感器、磁传感器、声传感器等物理传感器；有的利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号，如离子传感器、气体传感器等化学传感器；有的利用生物活性物质的选择性来识别和测定生物化学物质，如酶传感器、微生物传感器、细胞传感器等生物传感器。在林林总总的
传感器世界中，大多数传感器是以物理原理为基础制作的。这类传感器种类最多，应用领域也最广泛。例如，一部普通的智能手机中就安装有十几种传感器(如图)，能感受声音、图像、压力、磁场、加速度等各种信息。
[素材链接] 基于智能手机与传感器的例子，在学习了如何用智能手机做物理实验及传感器后，同学们要进一步掌握有关传感器，比如压力传感器、温度传感器、光传感器、加速度传感器、电容传感器的工作原理，提升科学探究等物理核心素养。
1．很多智能手机都有加速度传感器，用手托着手机，迅速向下运动，然后停止，手机记录的加速度a随时间t变化的图像如图所示，则 ( )A．t1时刻手机速度最大B．t2时刻手机在最低点C．t3时刻手受的压力最大D．t4时刻手受的压力最小
解析：图像的面积表示速度变化，所以t2时刻手机速度最大，A错误；手机停止时，位置最低，所以t4时刻手机在最低点，B错误；根据牛顿第二定律，手机加速度向上并且加速度最大时，手给手机的作用力最大，即手受到的压力最大，由图可知，t3时刻手受的压力最大，C正确；根据牛顿第二定律，手机加速度向下并且加速度最大时，手给手机的作用力最小，即手受到的压力最小，由图可知，t1时刻手受的压力最小，D错误。
2．同学们总是对身边的事物充满好奇，某同学对智能手机中的电子指南针(电子罗盘)产生了兴趣，通过查资料得知其原理是利用重力传感器和霍尔效应来确定地磁场的方向的。如图，某个智能手机中固定着一个导电物质为电子的霍尔元件，各边长度如图所示。元件的上表面与手机平面平行，始终通有从C到D方向的恒定电流I，当手机水平转动时，霍尔元件上下表面A、B之间的电势差也发生改变。不考虑地磁场的磁偏角，小范围内的地磁场可视为匀强磁场。下列说法正确的是( )
A．当C端朝着正西方向时，UAB>0B．当C端朝着正西方向时，仅增大元件的厚度c，则A、B两表面的电势差增大C．CD沿着竖直方向时，A、B两表面的电势差UAB一定为零D．当C端从正西方向缓慢转动90°到正北方向时，A、B两表面的电势差不断减小
会积聚在A、B两表面，UAB 不为零，C错误；当C端从正西方向缓慢转动90°到正北方向时，磁场的方向和电流的方向夹角逐渐减少，最后磁场的方向和电流的方向平行，不受洛伦兹力，没有电荷在两个极板上集聚，A、B两表面的电势差不断减小，D正确。
3．(2021·山东卷)某乒乓球爱好者，利用手机研究乒乓球与球台碰撞过程中能量损失的情况。实验步骤如下：①固定好手机，打开录音功能；②从一定高度由静止释放乒乓球；③手机记录下乒乓球与台面碰撞的声音，其随时间(单位：s)的变化图像如图所示。
根据声音图像记录的碰撞次序及相应碰撞时刻，如下表所示。
根据实验数据，回答下列问题。(1)利用碰撞时间间隔，计算出第3次碰撞后乒乓球的弹起高度为________ m(保留两位有效数字，当地重力加速度g＝9．80 m/s2)。
(2)设碰撞后弹起瞬间与该次碰撞前瞬时速度大小的比值为k，则每次碰撞损失的动能为碰撞前动能的________倍(用k表示)，第3次碰撞过程中k＝________(保留两位有效数字)。(3)由于存在空气阻力，第(1)问中计算的弹起高度________(选填“高于”或“低于”)实际弹起高度。
(3)空气阻力做负功，由动能定理可知，h计算＞h实际。
4．小河同学设计实验测量当地的重力加速度，实验器材主要由一个可调速的电动机、智能手机、细铜丝、钢管支架和不锈钢底座组成，其中可调速的电动机是由一个低速旋转电动机、一个直流电机调速器和一个直流电源开关组成的。手机在水平面内稳定做匀速圆周运动时可看为“圆锥摆”模型，手机上装载的某软件配合手机内的陀螺仪可直接测得手机做圆周运动的角速度ω和向心加速度a，另一软件可通过拍下的视频分析测量绕杆做圆周运动时悬线与竖直方向的夹角及手机做圆周运动的半径r。有了a、θ、ω、r的实测数据，即可在误差允许范围之内测量当地重力加速度。
(1)小河同学根据所学过的力学知识推出当地重力加速度表达式为g1＝________(用a和θ表示)。
(2)若保持角速度ω不变，改变线长L，根据测得的5组数据描点作图，直线拟合后得到a-r图像如图所示，直线斜率为k，圆心到悬点距离为h，当地重力加速度表达式为g2＝________(用k和h表示)。
(3)根据下面数据描绘a-tan θ图像，请在坐标纸上描出序号为4的点，并由图像计算重力加速度g＝___________________m/s2(结果保留三位有效数字)。
9.80(9.50～10.0均可)
