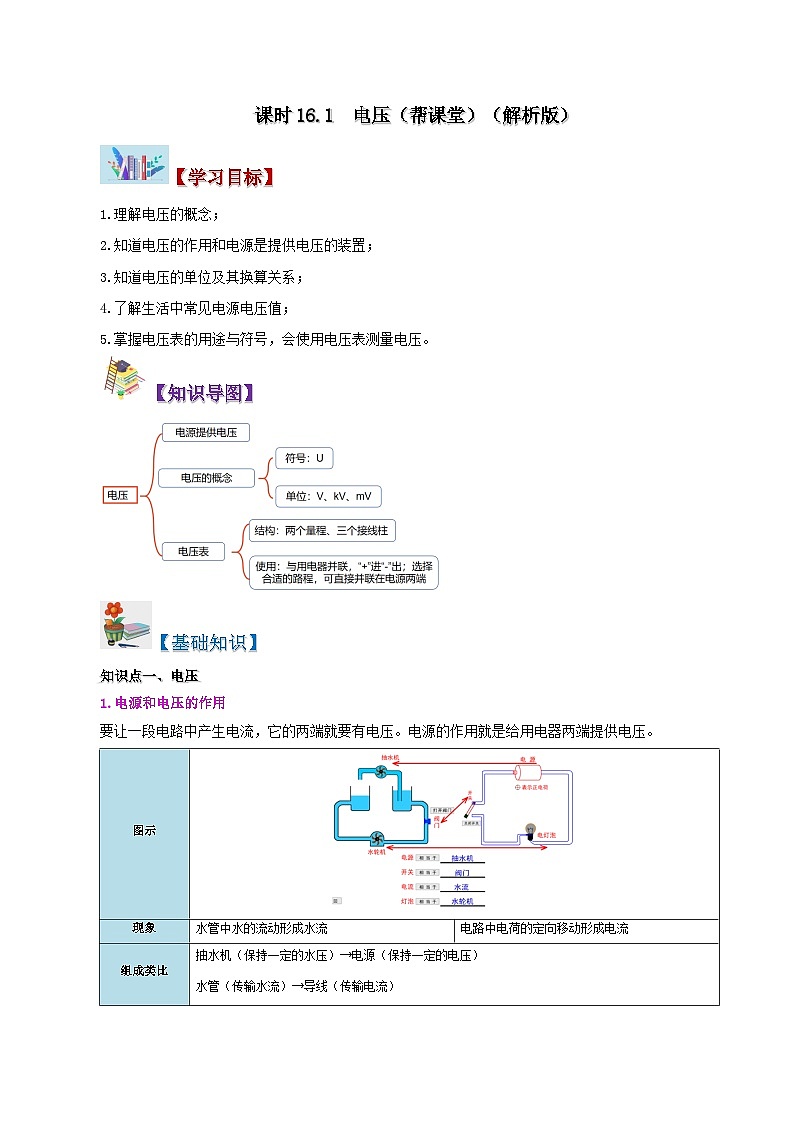

1.理解电压的概念；
2.知道电压的作用和电源是提供电压的装置；
3.知道电压的单位及其换算关系；
4.了解生活中常见电源电压值；
5.掌握电压表的用途与符号，会使用电压表测量电压。
【知识导图】
【基础知识】
知识点一、电压
1.电源和电压的作用
要让一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。
特别提醒
（1）某段电路中有电流，该电路两端一定有电压；某段电路两端有电压，该段电路中不一定有电流。因为电路中是否有电流还取决于电路是不是通路。要是电路中有持续的电流，必须同时满足两个条件：①有电源提供电压；②电路是通路。
（2）不能说电路哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）两端的电压”，或“哪两点间的电压”。
（3）从能量角度看，对外供电时，电源提供用电器把电能转化为其他形式的能。
2.电压的符号单位
（1）符号：物理学中，电压常用“U”表示。
（2）单位
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

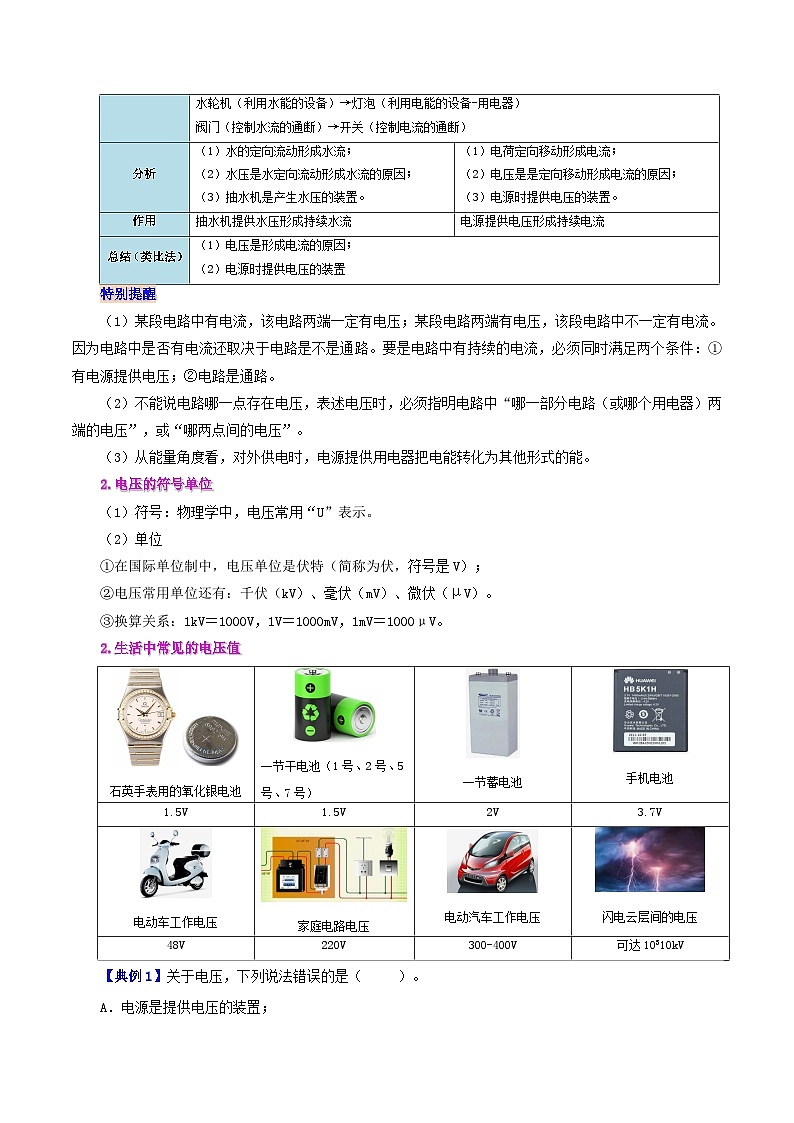

2.生活中常见的电压值
【典例1】关于电压，下列说法错误的是（ ）。
A．电源是提供电压的装置；
B．电压是形成电流的原因；
C．电路中有电压时，就一定有电流；
D．电路中有电流时，电路两端就一定有电压
【答案】C。
【解析】A.电源是将其它形式的能转化为电能的装置，为电路提供电压，故A正确；
B.可以类比水压理解，电路中有电压才可能形成电流，即电压是形成电流的原因，故B正确；
C.电路中有电压时，如果电路是断路状态，也不会有电流，故C错误；
D.电压是形成电流的原因，当电路中有电流时，电路两端就一定有电压，故D正确；
故C错误，符合题意。

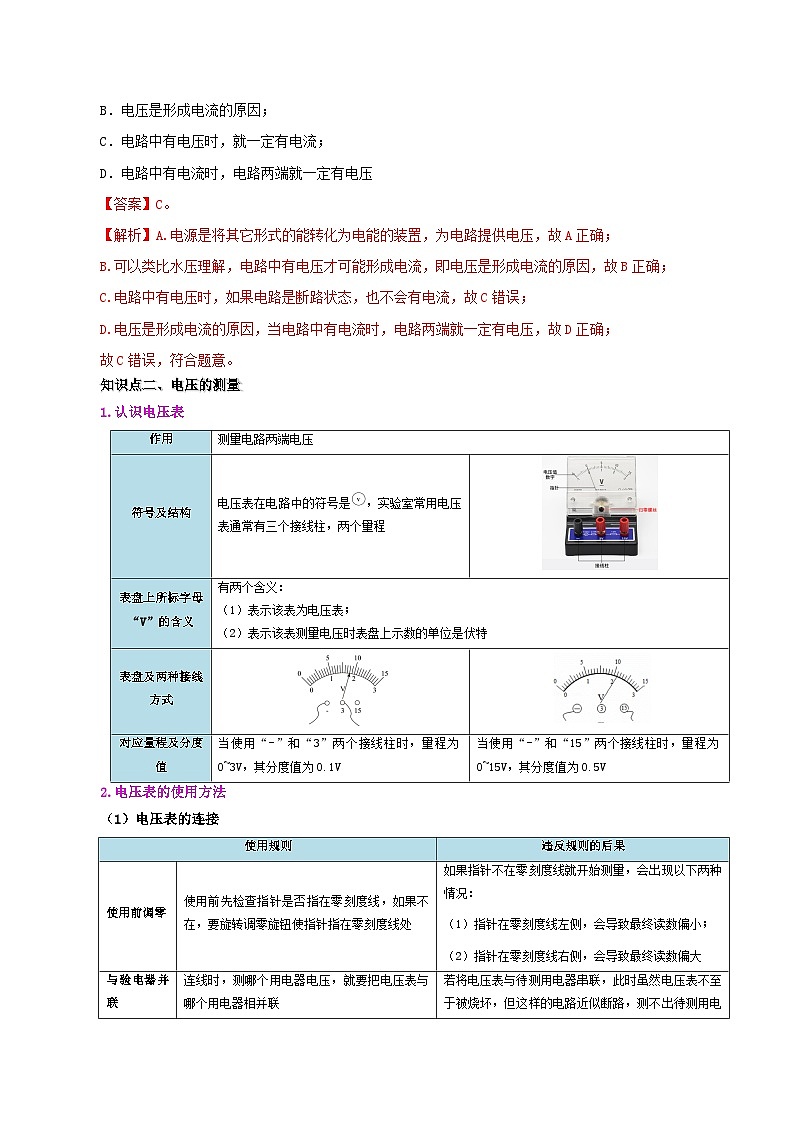

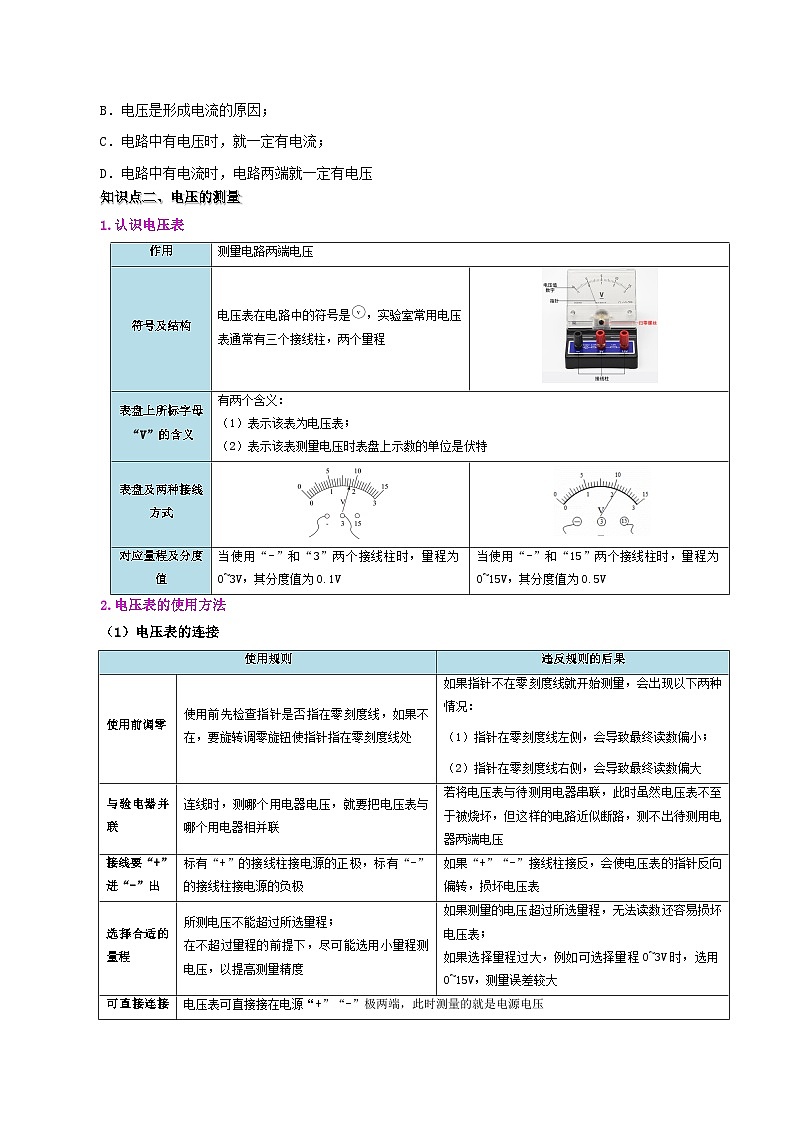

知识点二、电压的测量
1.认识电压表
2.电压表的使用方法
（1）电压表的连接
特别提醒“试触法”确定电压表量程：
用电压表测量电压时，若不确定待测电压的高低，需用试触法确定量程。
【典例2】如图所示，能正确地测出小灯泡两端电压的电路是（ ）。
A． B． C． D．
【答案】D。
【解析】A．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；
B．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；
C．由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；
D．由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；故选D。
（2）电压表的读数
第一步：确定量程，知道每一大格表示多少伏；
第二步：明确分度值，知道每一小格表示多少伏；
第三步：由指针所指位置，读出电压表的示数。
（1）量程：0~3V，一大格1V；（2）一小格：0.1V；（3）示数：1.7V。
特别提醒电压表的特殊读法
电压表指针指在同一位置时，选用0~15V量程时的分度值和读数是选用量程0~3V量程时的5倍。因此，若其中的一个量程的刻度值模糊不清时，可根据另一个量程的刻度值进行读数，然后按照倍数关系，算出电压的大小。
辨析比较电压表、电流表的比较
3.用电压表测电压
【实验过程】如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表接在电源两端，接通电路，读取电压表示数。
【实验现象】电压表两次示数相同。
【实验结论】在只有一个用电器的电路中，用电器两端电压与电源两端电压相等。
【典例3】如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为______V；当使用较大量程时，图中指针位置的示数为________V。
【答案】0.9；4.5。
【解析】实验室常用电压表有两个量程：0～3V和0～15V，
当电压表选择0～3V量程时，对应的分度值为0.1V，此时的示数为0.9V；
当电压表选择0～15V量程时，对应的分度值为0.5V，此时的数值为4.5V。
故答案为：0.9；4.5。
【方法帮】
题型一：对电压的认识
【角度1】常见电压值
解答此类试题需要学生记住一些常见用电器的正常工作电压值，例如家庭电路中用电器的工作电压一般为220V，手机电池电压为3.7V，电动车电压一般为48V等。
【典例】一节干电池电压是______V，家里的电灯、电视、电冰箱等家用电器的连接方式是______联。
【答案】1.5；并。
【解析】[1]一节干电池的电压是1.5V，家庭电路的电压为220V。
[2]家里的电灯、电视、电冰箱等家用电器在工作时互不影响，且能够独立工作，所以它们是并联的。
【角度2】对电压的理解
★易错警示
（1）电压时电路中形成电流的原因，电路中有电压且电路时通路，电路中才有电流；
（2）电源是电路中提供电压的装置，无论电路中是否有电流，电源两极间的电压都是客观存在的。
【典例】下列说法中错误的是（ ）。
A．电源是提供电压的装置；
B．电压是形成电流的原因；
C．电流是自由电荷定向移动形成的；
D．电路两端有电压就一定有电流
【答案】D。
【解析】A.电源是提供电压的装置，故A正确；
B.电压是推动自由电荷发生定向移动形成电流的原因，故B正确；
C.电流是电荷的定向移动形成的，故C正确；
D.虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误。故选D。
题型二：电压表的使用
【角度1】电压表的连接
在用电压表测电路两端电压时，要注意以下几点：
（1）必须把电压表并联在被测电路两端，即需要测哪部分两端的电压，就把电压表并联在哪部分电路两端；
（2）要使电流从“+”接线柱流入，从“-”接线柱流出。
【典例】如图所示，闭合开关S，电压表测的电压是（ ）。
A．R1两端的电压 B．R2两端的电压
C．电源和R2两端的总电压 D．电源两端的电压
【答案】A。
【解析】电压表测电压时应与被测电路并联，由电路图可知，R1和R2 串联，电压表与R1并联，测量的是R1两端的电压。故BCD不符合题意，A符合题意。
故选A。
【角度2】电压表的读数
（1）根据表盘上所标的符号，判断电表是电压表还是电流表；
（2）根据连接的接线柱判断所选的量程；
（3）看分度值；
（4）看指针位置，确定示数。
【典例】如图中电表的示数分别为：甲图是______，乙图是______。
【答案】0.7A；12.5V。
【解析】甲表表盘上有“A”，说明是电流表，电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为0.7A；
乙表盘上有“V”，说明是电压表，电压表使用的0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为12.5V。
故答案为：0.7A；12.5V。
【角度3】判断电压表测量对象
“去源法”判断电压表测量对象
以电压表接在电路中的两个连接点为分点，可将电路分成两部分，将两点间含有电源的电路“去掉”，看电压表与哪个用电器组成闭合电路，电压表测量的就是哪个用电器两端电压。
【典例】下列电路中电压表测量R2两端电压，且电路连接正确是（ ）。
A．B．
C．D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。
故选D。
【角度4】电压表、电流表对电路的影响
在判断含电表电路的结构时，可先在“心”里面“去表”：（1）把电流表当做一条导线；（2）把电压表当做一个断开的开关。这样就可以把一个看似复杂的电路简化，然后认准各电表测量的对象，对电路作出准确的判断。
【典例】小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）。
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D。
【解析】将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏，故D符合题意。
【角度5】电路中电压表与电流表的判断
巧解电表填空题
（1）电流路径法：根据设计要求在电路图上画出电流的路径，在电流路径上的电表是电流表；不在电流路径上的电表是电压表。
（2）假设法：即任意假设某处的电表类型，再看该假设是否符合要求，逐一分析得到正确的答案。
【典例】如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则（ ）。
A．甲是电流表，乙是电压表；
B．甲是电压表，乙是电流表；
C．甲、乙都是电流表；
D．甲、乙都是电压表
【答案】B。
【解析】在电路中电压表与被测用电器并联，电流表与被测用电器串联；
由图知道，若甲是电流表，则L2短路，不能发光，与题意不符，所以甲为电压表，即电流从正极流出后，只有一条路径，两灯泡一定为串联电路，乙为电流表，故选B。
题型三：用电压表判断电路故障
用电压表判断电路故障
【典例】小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（ ）。
A．L1短路B．L1断路C．L2短路D．L2 断路
【答案】B。
【解析】根据电路可知，两灯泡串联，电压表测量灯L1两端电压；当开关闭合时，两灯均不亮，说明电路故障为断路，而不是短路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为L1断路。故选B。
【中考帮】
考点一：常见电压值
【典例】（2022·江西省）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（ ）。
A. 高度约10mmB. 重力约5NC. 电压约1.5VD. 密度约1g/cm3
【答案】C。
【解析】A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A不符合实际；
B．1号干电池的质量约为m=130g=0.13kg
故由G=mg可得，其重力约为G=mg=0.13kg×10N/kg=1.3N
故B不符合实际；
C．一节新干电池的电压约为1.5V，故C符合实际；
D．由图中可知，1号干电池的体积约为V=56cm3，故由可得，其密度约为
故D不符合实际。故选C。
理解并记忆生活中常见的电压值，尤其是教材中作为示例的各种电压值，如干电池的电压为1.5V，手机电池电压为3.7V，家庭电路电压为220V等。
考点二：电压表的连接
【典例】（2021·黑龙江中考真题）下列电路中电压表测量R2两端电压，且电路连接正确是（ ）。
A．B．C．D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。故选D。
考点三：电压表的读数
【典例】（2020•镇江）如图，电压表的示数为 V。
【答案】0.9。
【解析】读图可知，电压表选择的量程为0～3V，其分度值为0.1V，则其示数为0.9V。
故答案为：0.9。
电压表读数严格遵循“三看”原则可避免误读；看量程、再看分度值、最后看指针位置。
【作业帮】
一、基础练（知识巩固）
1.下列描述正确的是（ ）。
A．对人体安全的电压为36 ；
B．正常工作的家用电冰箱的电流约为；
C．一个开关同时控制两盏灯，这两盏灯一定是串联的；
D．毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，则吸管一定带正电
【答案】B。
【解析】A．根据生活经验可知，对人体安全的电压不高于，故A错误；
B．家用电冰箱的功率在左右，工作电流在
左右，故B正确；
C．灯泡串联，开关可以同时控制两盏灯泡；灯泡并联，但开关放在干路上，仍然可以控制两盏灯泡；所以这两盏灯泡串联或并联都可以，故C错误；
D．毛皮摩擦过的橡胶棒带负电，吸管一端被吸引，因为异种电荷相互吸引，而且带电体有吸引轻小物体的性质，所以吸管可能带正电或者不带电，故D错误。故选B。
2．如图所示的四个电路中，电流表或电压表连接正确的是( )。
A．B．C．D．
【答案】D。
【解析】A．电流表没有遵循正进负出，所以连接错误，不合题意；
B．因为电压表与灯泡串联，因此电压表连接错误，不合题意；
C．因为电流表与灯泡并联，并且直接接在电源两端，因此电流表连接错误，不合题意；
D．电压表与用电器并联，且接线柱正进负出，连接正确，符合题意。故选D。
3．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（ ）。
A．示数减小且变为0；
B．示数减小但不会等于0；
C．示数不变测量的均为电源电压6V；
D．示数增大，但总小于电源电压
【答案】C。
【解析】当开关S1断开时，灯泡L1和L2串联，电压表V测量电源电压，当开关S1闭合时，灯泡L2被短路，电路中的用电器只有灯泡L1，此时电压表V测量灯泡L1的电压也是测量电源电压，由以上分析可知：无论开关S1处于何种状态，电压表都是测量电源电压。故选C。
4．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（ ）。
A．该电压表的测量范围是3~15V；
B．该电压表可以测出电压值；
C．该电压表没有正接线柱；
D．该电压表不能测出电压值
【答案】D。
【解析】电压表在使用时应正负接线柱各用一个，图示中的电压表接了两个正接线柱，负接线柱没用上，这是测不出电压值的。故选D。
5．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）。
A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路
【答案】A。
【解析】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路。故选A。
6．一个电源的正负极模糊了，用如图所示的四种实验方法来判断，不正确的是（ ）。
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极；
B．乙：闭合开关后，若二极管发光，则电池的右端是正极；
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极；
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
【答案】A。
【解析】A．闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源的正负极，故A错误，符合题意；
B．闭合开关后，发光二极管具有单向导电性，若二极管发光，则长脚与电源的正极相连，所以电源的右端是正极，故B正确，不符合题意；
C．闭合开关后，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以电池的左端是电源的正极，故C正确，不符合题意；
D．闭合开关后，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电池的右端是电源正极，故D正确，不符合题意。故选A。
7．如图所示，要使电路成为正常电路，且灯L1和L2均发光，需要在圆圈内填入电流表或者电压表，则下列判断正确的是（ ）。
A．a为电流表，b为电压表，c为电流表；B．a为电压表，b为电压表，c为电流表；
C．a为电流表，b为电流表，c为电压表；D．a为电流表，b为电流表，c为电流表
【答案】A。
【解析】由图可知a表跟灯泡L1串联，应为电流表；b表与灯泡L1并联，应为电压表；c表跟两灯泡串联，应为电流表。故选A。
8．将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将______能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_____(选填“正”或“负”)极.
【答案】化学；正。
【解析】盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置；
图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极。
9.如图所示，将手机充电器插入家庭电路的两孔插座中即可为手机充电，插座两孔之间的电压为_____V，充电器为手机充电时的输出电压约为__________V（选填“5”或“220”）此时手机电池是______（选填“用电器”或“电源”）。
【答案】220；5；用电器。
【解析】[1]两孔插座中，左孔连接零线、右孔连接火线，两孔之间的电压为220V。
[2]手机充电器的输出电压较小，低于220V，在5V左右。
[3]给手机充电时，消耗电能转化为化学能，手机电池相当于用电器。
10.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______mV；盐水电池向外供电时，______能转化为电能。
【答案】负；600；化学。
【解析】[1]根据图示可知，锌片与电压表的负接线柱相连，电压表的指针正常向右偏转，因此锌片为盐水电池的负极。
[2]电压表的量程为0～3V，分度值为0.1V，示数为0.6V，即600mV。
[3] 盐水电池向外供电时，发生化学反应，将化学能转化为电能。
二、综合练（能力提升）
11．如图所示电路中，当开关闭合后，要使电阻、串联，甲、乙应该接入的是（ ）。
A．甲接电压表，乙接电流表；
B．甲接电流表，乙接电压表；
C．甲、乙都接电压表；
D．甲、乙都接电流表
【答案】C。
【解析】因为串联电路只有一条电流路径，要使电阻R1、R2串联，那么流过R1的电流必定也流过R2，即电流通过Rl～R2～开关S构成通路，故甲、乙两表都是电压表，答案C正确。故选C。
12.如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（ ）。
A．变大；变大 B．不变；变大 C．变小；不变 D．都变为零
【答案】D。
【解析】如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。故ABC不符合题意，D符合题意。
故选D。
13.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯亮，灯不亮，这时电流表和电压表均有读数。则故障原因可能是（ ）。
A．断路B．短路C．短路D．断路
【答案】C。
【解析】串联电路中如果一灯亮，另一灯不亮，可能是不亮的灯泡短路了，即短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，即L1没有短路，综合判断，所以是短路。故ABD不符合题意，C符合题意。
故选C。
14．在图所示电路中，电源电压保持不变。当开关S闭合后，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。现提供完好的电流表、电压表各一只，与L规格相同且完好的灯L0，请选择其中的一个器材接入电路，能同时检测电路中所有可能的故障。请写出操作方法、观察到的现象及相对应的故障。_____。
【答案】见解析。
【解析】由于电路正常工作，一段时间后，灯L熄灭，且电路中仅有一处故障，发生在电阻R或灯L上，说明电路有短路或断路；根据题意，选择与L规格相同且完好的灯L0，然后断开开关，用L0替换R（或将L0并联在R两端），再闭合开关，①若L0和L都发光，则R断路；②若L0发光，L不发光，则L短路；③若L0和L都不发光，则L断路。
三、培优练（挑战自我）
15．如图所示，当开关S闭合后，下列说法正确的是（ ）。
A．灯L1与灯L2串联，且灯L1被短路；
B．电压表可测出灯L1两端的电压；
C．电流表A1测的是灯L1的电流；
D．电流表A2测的是干路电流
【答案】B。
【解析】分析该电路可知，电流有两条路径，即电流从电源正极出发，经过开关S、电流表A1后分成两支，一支经过灯泡L1回到负极；另一支经过A2、灯泡L2回到负极，故两灯是并联的，A1测量干路电流，A2测量L2的电流，电压表测量电源电压或L1或L2的电压；则：A．灯L1与灯L2是并联的，故A错误；
B．因为并联电路各支路两端电压与电源电压都相等，所以电压表可测出电源或灯L1或L2的电压，故B正确；
C．电流表A1测的是干路中的电流，故C错误；
D．电流表A2测的是灯L2的电流，故D错误；故选B。
16.如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（ ）。
A．将电压表并联在灯L两端；
B．将电流表依次串联接入a、b、c点；
C．用与R阻值相同且完好的灯L0替换电阻R；
D．用与L规格相同且完好的灯L0替换灯L
【答案】B。
【解析】由图知道，该电路为串联电路；电路正常工作，一段时间后，灯L熄灭，电路中仅有一处断路，且只发生在电阻R或灯L上。
A．将电压表并联在灯L两端，测量的是灯L两端的电压，根据题意知道，若电压表无示数，即说明R断路，若电压表有示数，则应是灯泡断路，故A可行，不符合题意；
B．由于是串联电路，且有一处断路，所以，无论将电流表依次串联接入电路何处，示数都是0，都无法判断出故障，故B不可行，符合题意；
C．用与R阻值相同且完好的灯L0替换电阻R，若L0、L均发光，则故障是R断路；若L0、L均不发光，则故障是L断路，故C可行，不符合题意；
D．把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路，灯泡不发光，则是R断路，故D可行，不符合题意。
故选B。
17.如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）。
A．先任意取下一只灯后闭合开关B．先将L1和L2的位置互换后闭合开关
C．在电池和开关之间接一只电流表D．用电压表分别测L1和L2的电压
【答案】A。
【解析】A．串联电路相互影响，并联电路相互不影响。取下一只灯泡，观察另一灯，如果仍然能发光，不受影响，表明是并联；如果熄灭则为串联，故A符合题意；
B．无论是串联还是并联，互换灯泡位置，不影响发光情况，故B不符合题意；
C．如果在电池和开关之间接入电流表，无论是串联还是并联，闭合开关两灯都能发光，电流表都有示数，只能知道电路中的电流有多大，无法判断电路连接情况，故C不符合题意；
D．如果两灯规格相同，无论是串联还是并联，两端电压都是相同的，故D不符合题意。
故选A。
18.如图所示，当开关闭合时，小灯泡不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）。
A．开关断路B．小灯泡断路
C．滑动变阻器断路D．滑动变阻器短路
【答案】C。
【解析】由题意可知，当用电压表测试a、b两点时，电压表有示数，说明开关S是正常连通的，开关S没有故障，当用电压表测试b、c两点时，此时电压表与小灯泡并联，电压表无示数，说明小灯泡之外的电路出现断路故障，且当用电压表测试c、d两点时，此时电压表与滑动变阻器并联，电压表有示数，说明滑动变阻器之外的电路没有故障，综上可知，电路中的故障是滑动变阻器断路。
故选C。
19.请在如图的电路图相应的位置填上电源和电流表的符号，使电压表测量小灯泡两端电压。
【解析】由图可知，闭合开关后，使电压表测量小灯泡两端电压，则左边方框处为电流表，右边方框处为电源，此时该电路为串联电路，如图所示：
图示
现象
水管中水的流动形成水流
电路中电荷的定向移动形成电流
组成类比
抽水机（保持一定的水压）→电源（保持一定的电压）
水管（传输水流）→导线（传输电流）
水轮机（利用水能的设备）→灯泡（利用电能的设备-用电器）
阀门（控制水流的通断）→开关（控制电流的通断）
分析
（1）水的定向流动形成水流；
（2）水压是水定向流动形成水流的原因；
（3）抽水机是产生水压的装置。
（1）电荷定向移动形成电流；
（2）电压是是定向移动形成电流的原因；
（3）电源时提供电压的装置。
作用
抽水机提供水压形成持续水流
电源提供电压形成持续电流
总结（类比法）
（1）电压是形成电流的原因；
（2）电源时提供电压的装置
石英手表用的氧化银电池
一节干电池（1号、2号、5号、7号）
一节蓄电池
手机电池
1.5V
1.5V
2V
3.7V
电动车工作电压
家庭电路电压
电动汽车工作电压
闪电云层间的电压
48V
220V
300-400V
可达10310kV
作用
测量电路两端电压
符号及结构
电压表在电路中的符号是，实验室常用电压表通常有三个接线柱，两个量程
表盘上所标字母“V”的含义
有两个含义：
（1）表示该表为电压表；
（2）表示该表测量电压时表盘上示数的单位是伏特
表盘及两种接线方式
对应量程及分度值
当使用“-”和“3”两个接线柱时，量程为0~3V，其分度值为0.1V
当使用“-”和“15”两个接线柱时，量程为0~15V，其分度值为0.5V
使用规则
违反规则的后果
使用前调零
使用前先检查指针是否指在零刻度线，如果不在，要旋转调零旋钮使指针指在零刻度线处
如果指针不在零刻度线就开始测量，会出现以下两种情况：
指针在零刻度线左侧，会导致最终读数偏小；
指针在零刻度线右侧，会导致最终读数偏大
与验电器并联
连线时，测哪个用电器电压，就要把电压表与哪个用电器相并联
若将电压表与待测用电器串联，此时虽然电压表不至于被烧坏，但这样的电路近似断路，测不出待测用电器两端电压
接线要“+”进“-”出
标有“+”的接线柱接电源的正极，标有“-”的接线柱接电源的负极
如果“+”“-”接线柱接反，会使电压表的指针反向偏转，损坏电压表
选择合适的量程
所测电压不能超过所选量程；
在不超过量程的前提下，尽可能选用小量程测电压，以提高测量精度
如果测量的电压超过所选量程，无法读数还容易损坏电压表；
如果选择量程过大，例如可选择量程0~3V时，选用0~15V，测量误差较大
可直接连接到电源两极
电压表可直接接在电源“+”“-”极两端，此时测量的就是电源电压
注意：此时如果所选量程小于电源电压，可能会烧坏电压表
试触时的现象
处理办法
指针向零刻度线左侧偏转
“+”“-”接线柱接反了，应检查电路连接情况
指针完全不动
可能电路中有断路，也可能与电压表并联的用电器短路，还可能是电压表连接线断开，要逐一检查，排除故障
指针偏转很小，在零刻度线附近
换用小量程
指针偏转超过最大值
电压较大，要换用更大量程
仪表
电压表
电流表
不同点
用途
测电压
测电流
标志
表盘上标有“V”（即电压单位是V）
表盘上标有“A”（即电流单位是A）
电路符号
量程
0~3V
0~15V
0~0.6A
0~3A
对应分度值
0.1V
0.5V
0.02A
0.1A
连接方式
与被测电路（用电器）并联
与被测用电器串联
与电源连接
可以直接接在电源两端，此时电压表的示数为电源电压
绝对不允许直接接在电源的两极上，否则会损坏电流表和电源
对电路影响
相对于断路
相对于导线（短路）
相同点
使用前都要调零；
都要使电流从“+”接线柱流入，从“-”接线柱流出；
所测电压（或电流）都不能超过仪表量程；
都可用试触法选择合适量程
无示数
与电压表并联的电路短路；
与电压表并联的电路以外的电路断路
有示数且等于电源电压
说明与电压表并联的电路断路，电压表的两个接线柱与电源构成通路
测试点
、
、
、
电压表示数
有示数
无示数
有示数
1.理解电压的概念；
2.知道电压的作用和电源是提供电压的装置；
3.知道电压的单位及其换算关系；
4.了解生活中常见电源电压值；
5.掌握电压表的用途与符号，会使用电压表测量电压。
【知识导图】
【基础知识】
知识点一、电压
1.电源和电压的作用
要让一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。
特别提醒
（1）某段电路中有电流，该电路两端一定有电压；某段电路两端有电压，该段电路中不一定有电流。因为电路中是否有电流还取决于电路是不是通路。要是电路中有持续的电流，必须同时满足两个条件：①有电源提供电压；②电路是通路。
（2）不能说电路哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）两端的电压”，或“哪两点间的电压”。
（3）从能量角度看，对外供电时，电源提供用电器把电能转化为其他形式的能。
2.电压的符号单位
（1）符号：物理学中，电压常用“U”表示。
（2）单位
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
2.生活中常见的电压值
【典例1】关于电压，下列说法错误的是（ ）。
A．电源是提供电压的装置；
B．电压是形成电流的原因；
C．电路中有电压时，就一定有电流；
D．电路中有电流时，电路两端就一定有电压
【答案】C。
【解析】A.电源是将其它形式的能转化为电能的装置，为电路提供电压，故A正确；
B.可以类比水压理解，电路中有电压才可能形成电流，即电压是形成电流的原因，故B正确；
C.电路中有电压时，如果电路是断路状态，也不会有电流，故C错误；
D.电压是形成电流的原因，当电路中有电流时，电路两端就一定有电压，故D正确；
故C错误，符合题意。
知识点二、电压的测量
1.认识电压表
2.电压表的使用方法
（1）电压表的连接
特别提醒“试触法”确定电压表量程：
用电压表测量电压时，若不确定待测电压的高低，需用试触法确定量程。
【典例2】如图所示，能正确地测出小灯泡两端电压的电路是（ ）。
A． B． C． D．
【答案】D。
【解析】A．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；
B．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；
C．由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；
D．由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；故选D。
（2）电压表的读数
第一步：确定量程，知道每一大格表示多少伏；
第二步：明确分度值，知道每一小格表示多少伏；
第三步：由指针所指位置，读出电压表的示数。
（1）量程：0~3V，一大格1V；（2）一小格：0.1V；（3）示数：1.7V。
特别提醒电压表的特殊读法
电压表指针指在同一位置时，选用0~15V量程时的分度值和读数是选用量程0~3V量程时的5倍。因此，若其中的一个量程的刻度值模糊不清时，可根据另一个量程的刻度值进行读数，然后按照倍数关系，算出电压的大小。
辨析比较电压表、电流表的比较
3.用电压表测电压
【实验过程】如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表接在电源两端，接通电路，读取电压表示数。
【实验现象】电压表两次示数相同。
【实验结论】在只有一个用电器的电路中，用电器两端电压与电源两端电压相等。
【典例3】如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为______V；当使用较大量程时，图中指针位置的示数为________V。
【答案】0.9；4.5。
【解析】实验室常用电压表有两个量程：0～3V和0～15V，
当电压表选择0～3V量程时，对应的分度值为0.1V，此时的示数为0.9V；
当电压表选择0～15V量程时，对应的分度值为0.5V，此时的数值为4.5V。
故答案为：0.9；4.5。
【方法帮】
题型一：对电压的认识
【角度1】常见电压值
解答此类试题需要学生记住一些常见用电器的正常工作电压值，例如家庭电路中用电器的工作电压一般为220V，手机电池电压为3.7V，电动车电压一般为48V等。
【典例】一节干电池电压是______V，家里的电灯、电视、电冰箱等家用电器的连接方式是______联。
【答案】1.5；并。
【解析】[1]一节干电池的电压是1.5V，家庭电路的电压为220V。
[2]家里的电灯、电视、电冰箱等家用电器在工作时互不影响，且能够独立工作，所以它们是并联的。
【角度2】对电压的理解
★易错警示
（1）电压时电路中形成电流的原因，电路中有电压且电路时通路，电路中才有电流；
（2）电源是电路中提供电压的装置，无论电路中是否有电流，电源两极间的电压都是客观存在的。
【典例】下列说法中错误的是（ ）。
A．电源是提供电压的装置；
B．电压是形成电流的原因；
C．电流是自由电荷定向移动形成的；
D．电路两端有电压就一定有电流
【答案】D。
【解析】A.电源是提供电压的装置，故A正确；
B.电压是推动自由电荷发生定向移动形成电流的原因，故B正确；
C.电流是电荷的定向移动形成的，故C正确；
D.虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误。故选D。
题型二：电压表的使用
【角度1】电压表的连接
在用电压表测电路两端电压时，要注意以下几点：
（1）必须把电压表并联在被测电路两端，即需要测哪部分两端的电压，就把电压表并联在哪部分电路两端；
（2）要使电流从“+”接线柱流入，从“-”接线柱流出。
【典例】如图所示，闭合开关S，电压表测的电压是（ ）。
A．R1两端的电压 B．R2两端的电压
C．电源和R2两端的总电压 D．电源两端的电压
【答案】A。
【解析】电压表测电压时应与被测电路并联，由电路图可知，R1和R2 串联，电压表与R1并联，测量的是R1两端的电压。故BCD不符合题意，A符合题意。
故选A。
【角度2】电压表的读数
（1）根据表盘上所标的符号，判断电表是电压表还是电流表；
（2）根据连接的接线柱判断所选的量程；
（3）看分度值；
（4）看指针位置，确定示数。
【典例】如图中电表的示数分别为：甲图是______，乙图是______。
【答案】0.7A；12.5V。
【解析】甲表表盘上有“A”，说明是电流表，电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为0.7A；
乙表盘上有“V”，说明是电压表，电压表使用的0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为12.5V。
故答案为：0.7A；12.5V。
【角度3】判断电压表测量对象
“去源法”判断电压表测量对象
以电压表接在电路中的两个连接点为分点，可将电路分成两部分，将两点间含有电源的电路“去掉”，看电压表与哪个用电器组成闭合电路，电压表测量的就是哪个用电器两端电压。
【典例】下列电路中电压表测量R2两端电压，且电路连接正确是（ ）。
A．B．
C．D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。
故选D。
【角度4】电压表、电流表对电路的影响
在判断含电表电路的结构时，可先在“心”里面“去表”：（1）把电流表当做一条导线；（2）把电压表当做一个断开的开关。这样就可以把一个看似复杂的电路简化，然后认准各电表测量的对象，对电路作出准确的判断。
【典例】小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）。
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D。
【解析】将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏，故D符合题意。
【角度5】电路中电压表与电流表的判断
巧解电表填空题
（1）电流路径法：根据设计要求在电路图上画出电流的路径，在电流路径上的电表是电流表；不在电流路径上的电表是电压表。
（2）假设法：即任意假设某处的电表类型，再看该假设是否符合要求，逐一分析得到正确的答案。
【典例】如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则（ ）。
A．甲是电流表，乙是电压表；
B．甲是电压表，乙是电流表；
C．甲、乙都是电流表；
D．甲、乙都是电压表
【答案】B。
【解析】在电路中电压表与被测用电器并联，电流表与被测用电器串联；
由图知道，若甲是电流表，则L2短路，不能发光，与题意不符，所以甲为电压表，即电流从正极流出后，只有一条路径，两灯泡一定为串联电路，乙为电流表，故选B。
题型三：用电压表判断电路故障
用电压表判断电路故障
【典例】小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（ ）。
A．L1短路B．L1断路C．L2短路D．L2 断路
【答案】B。
【解析】根据电路可知，两灯泡串联，电压表测量灯L1两端电压；当开关闭合时，两灯均不亮，说明电路故障为断路，而不是短路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为L1断路。故选B。
【中考帮】
考点一：常见电压值
【典例】（2022·江西省）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（ ）。
A. 高度约10mmB. 重力约5NC. 电压约1.5VD. 密度约1g/cm3
【答案】C。
【解析】A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A不符合实际；
B．1号干电池的质量约为m=130g=0.13kg
故由G=mg可得，其重力约为G=mg=0.13kg×10N/kg=1.3N
故B不符合实际；
C．一节新干电池的电压约为1.5V，故C符合实际；
D．由图中可知，1号干电池的体积约为V=56cm3，故由可得，其密度约为
故D不符合实际。故选C。
理解并记忆生活中常见的电压值，尤其是教材中作为示例的各种电压值，如干电池的电压为1.5V，手机电池电压为3.7V，家庭电路电压为220V等。
考点二：电压表的连接
【典例】（2021·黑龙江中考真题）下列电路中电压表测量R2两端电压，且电路连接正确是（ ）。
A．B．C．D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。故选D。
考点三：电压表的读数
【典例】（2020•镇江）如图，电压表的示数为 V。
【答案】0.9。
【解析】读图可知，电压表选择的量程为0～3V，其分度值为0.1V，则其示数为0.9V。
故答案为：0.9。
电压表读数严格遵循“三看”原则可避免误读；看量程、再看分度值、最后看指针位置。
【作业帮】
一、基础练（知识巩固）
1.下列描述正确的是（ ）。
A．对人体安全的电压为36 ；
B．正常工作的家用电冰箱的电流约为；
C．一个开关同时控制两盏灯，这两盏灯一定是串联的；
D．毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，则吸管一定带正电
【答案】B。
【解析】A．根据生活经验可知，对人体安全的电压不高于，故A错误；
B．家用电冰箱的功率在左右，工作电流在
左右，故B正确；
C．灯泡串联，开关可以同时控制两盏灯泡；灯泡并联，但开关放在干路上，仍然可以控制两盏灯泡；所以这两盏灯泡串联或并联都可以，故C错误；
D．毛皮摩擦过的橡胶棒带负电，吸管一端被吸引，因为异种电荷相互吸引，而且带电体有吸引轻小物体的性质，所以吸管可能带正电或者不带电，故D错误。故选B。
2．如图所示的四个电路中，电流表或电压表连接正确的是( )。
A．B．C．D．
【答案】D。
【解析】A．电流表没有遵循正进负出，所以连接错误，不合题意；
B．因为电压表与灯泡串联，因此电压表连接错误，不合题意；
C．因为电流表与灯泡并联，并且直接接在电源两端，因此电流表连接错误，不合题意；
D．电压表与用电器并联，且接线柱正进负出，连接正确，符合题意。故选D。
3．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（ ）。
A．示数减小且变为0；
B．示数减小但不会等于0；
C．示数不变测量的均为电源电压6V；
D．示数增大，但总小于电源电压
【答案】C。
【解析】当开关S1断开时，灯泡L1和L2串联，电压表V测量电源电压，当开关S1闭合时，灯泡L2被短路，电路中的用电器只有灯泡L1，此时电压表V测量灯泡L1的电压也是测量电源电压，由以上分析可知：无论开关S1处于何种状态，电压表都是测量电源电压。故选C。
4．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（ ）。
A．该电压表的测量范围是3~15V；
B．该电压表可以测出电压值；
C．该电压表没有正接线柱；
D．该电压表不能测出电压值
【答案】D。
【解析】电压表在使用时应正负接线柱各用一个，图示中的电压表接了两个正接线柱，负接线柱没用上，这是测不出电压值的。故选D。
5．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）。
A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路
【答案】A。
【解析】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路。故选A。
6．一个电源的正负极模糊了，用如图所示的四种实验方法来判断，不正确的是（ ）。
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极；
B．乙：闭合开关后，若二极管发光，则电池的右端是正极；
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极；
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
【答案】A。
【解析】A．闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源的正负极，故A错误，符合题意；
B．闭合开关后，发光二极管具有单向导电性，若二极管发光，则长脚与电源的正极相连，所以电源的右端是正极，故B正确，不符合题意；
C．闭合开关后，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以电池的左端是电源的正极，故C正确，不符合题意；
D．闭合开关后，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电池的右端是电源正极，故D正确，不符合题意。故选A。
7．如图所示，要使电路成为正常电路，且灯L1和L2均发光，需要在圆圈内填入电流表或者电压表，则下列判断正确的是（ ）。
A．a为电流表，b为电压表，c为电流表；B．a为电压表，b为电压表，c为电流表；
C．a为电流表，b为电流表，c为电压表；D．a为电流表，b为电流表，c为电流表
【答案】A。
【解析】由图可知a表跟灯泡L1串联，应为电流表；b表与灯泡L1并联，应为电压表；c表跟两灯泡串联，应为电流表。故选A。
8．将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将______能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_____(选填“正”或“负”)极.
【答案】化学；正。
【解析】盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置；
图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极。
9.如图所示，将手机充电器插入家庭电路的两孔插座中即可为手机充电，插座两孔之间的电压为_____V，充电器为手机充电时的输出电压约为__________V（选填“5”或“220”）此时手机电池是______（选填“用电器”或“电源”）。
【答案】220；5；用电器。
【解析】[1]两孔插座中，左孔连接零线、右孔连接火线，两孔之间的电压为220V。
[2]手机充电器的输出电压较小，低于220V，在5V左右。
[3]给手机充电时，消耗电能转化为化学能，手机电池相当于用电器。
10.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______mV；盐水电池向外供电时，______能转化为电能。
【答案】负；600；化学。
【解析】[1]根据图示可知，锌片与电压表的负接线柱相连，电压表的指针正常向右偏转，因此锌片为盐水电池的负极。
[2]电压表的量程为0～3V，分度值为0.1V，示数为0.6V，即600mV。
[3] 盐水电池向外供电时，发生化学反应，将化学能转化为电能。
二、综合练（能力提升）
11．如图所示电路中，当开关闭合后，要使电阻、串联，甲、乙应该接入的是（ ）。
A．甲接电压表，乙接电流表；
B．甲接电流表，乙接电压表；
C．甲、乙都接电压表；
D．甲、乙都接电流表
【答案】C。
【解析】因为串联电路只有一条电流路径，要使电阻R1、R2串联，那么流过R1的电流必定也流过R2，即电流通过Rl～R2～开关S构成通路，故甲、乙两表都是电压表，答案C正确。故选C。
12.如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（ ）。
A．变大；变大 B．不变；变大 C．变小；不变 D．都变为零
【答案】D。
【解析】如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。故ABC不符合题意，D符合题意。
故选D。
13.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯亮，灯不亮，这时电流表和电压表均有读数。则故障原因可能是（ ）。
A．断路B．短路C．短路D．断路
【答案】C。
【解析】串联电路中如果一灯亮，另一灯不亮，可能是不亮的灯泡短路了，即短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，即L1没有短路，综合判断，所以是短路。故ABD不符合题意，C符合题意。
故选C。
14．在图所示电路中，电源电压保持不变。当开关S闭合后，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。现提供完好的电流表、电压表各一只，与L规格相同且完好的灯L0，请选择其中的一个器材接入电路，能同时检测电路中所有可能的故障。请写出操作方法、观察到的现象及相对应的故障。_____。
【答案】见解析。
【解析】由于电路正常工作，一段时间后，灯L熄灭，且电路中仅有一处故障，发生在电阻R或灯L上，说明电路有短路或断路；根据题意，选择与L规格相同且完好的灯L0，然后断开开关，用L0替换R（或将L0并联在R两端），再闭合开关，①若L0和L都发光，则R断路；②若L0发光，L不发光，则L短路；③若L0和L都不发光，则L断路。
三、培优练（挑战自我）
15．如图所示，当开关S闭合后，下列说法正确的是（ ）。
A．灯L1与灯L2串联，且灯L1被短路；
B．电压表可测出灯L1两端的电压；
C．电流表A1测的是灯L1的电流；
D．电流表A2测的是干路电流
【答案】B。
【解析】分析该电路可知，电流有两条路径，即电流从电源正极出发，经过开关S、电流表A1后分成两支，一支经过灯泡L1回到负极；另一支经过A2、灯泡L2回到负极，故两灯是并联的，A1测量干路电流，A2测量L2的电流，电压表测量电源电压或L1或L2的电压；则：A．灯L1与灯L2是并联的，故A错误；
B．因为并联电路各支路两端电压与电源电压都相等，所以电压表可测出电源或灯L1或L2的电压，故B正确；
C．电流表A1测的是干路中的电流，故C错误；
D．电流表A2测的是灯L2的电流，故D错误；故选B。
16.如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（ ）。
A．将电压表并联在灯L两端；
B．将电流表依次串联接入a、b、c点；
C．用与R阻值相同且完好的灯L0替换电阻R；
D．用与L规格相同且完好的灯L0替换灯L
【答案】B。
【解析】由图知道，该电路为串联电路；电路正常工作，一段时间后，灯L熄灭，电路中仅有一处断路，且只发生在电阻R或灯L上。
A．将电压表并联在灯L两端，测量的是灯L两端的电压，根据题意知道，若电压表无示数，即说明R断路，若电压表有示数，则应是灯泡断路，故A可行，不符合题意；
B．由于是串联电路，且有一处断路，所以，无论将电流表依次串联接入电路何处，示数都是0，都无法判断出故障，故B不可行，符合题意；
C．用与R阻值相同且完好的灯L0替换电阻R，若L0、L均发光，则故障是R断路；若L0、L均不发光，则故障是L断路，故C可行，不符合题意；
D．把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路，灯泡不发光，则是R断路，故D可行，不符合题意。
故选B。
17.如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）。
A．先任意取下一只灯后闭合开关B．先将L1和L2的位置互换后闭合开关
C．在电池和开关之间接一只电流表D．用电压表分别测L1和L2的电压
【答案】A。
【解析】A．串联电路相互影响，并联电路相互不影响。取下一只灯泡，观察另一灯，如果仍然能发光，不受影响，表明是并联；如果熄灭则为串联，故A符合题意；
B．无论是串联还是并联，互换灯泡位置，不影响发光情况，故B不符合题意；
C．如果在电池和开关之间接入电流表，无论是串联还是并联，闭合开关两灯都能发光，电流表都有示数，只能知道电路中的电流有多大，无法判断电路连接情况，故C不符合题意；
D．如果两灯规格相同，无论是串联还是并联，两端电压都是相同的，故D不符合题意。
故选A。
18.如图所示，当开关闭合时，小灯泡不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）。
A．开关断路B．小灯泡断路
C．滑动变阻器断路D．滑动变阻器短路
【答案】C。
【解析】由题意可知，当用电压表测试a、b两点时，电压表有示数，说明开关S是正常连通的，开关S没有故障，当用电压表测试b、c两点时，此时电压表与小灯泡并联，电压表无示数，说明小灯泡之外的电路出现断路故障，且当用电压表测试c、d两点时，此时电压表与滑动变阻器并联，电压表有示数，说明滑动变阻器之外的电路没有故障，综上可知，电路中的故障是滑动变阻器断路。
故选C。
19.请在如图的电路图相应的位置填上电源和电流表的符号，使电压表测量小灯泡两端电压。
【解析】由图可知，闭合开关后，使电压表测量小灯泡两端电压，则左边方框处为电流表，右边方框处为电源，此时该电路为串联电路，如图所示：
图示
现象
水管中水的流动形成水流
电路中电荷的定向移动形成电流
组成类比
抽水机（保持一定的水压）→电源（保持一定的电压）
水管（传输水流）→导线（传输电流）
水轮机（利用水能的设备）→灯泡（利用电能的设备-用电器）
阀门（控制水流的通断）→开关（控制电流的通断）
分析
（1）水的定向流动形成水流；
（2）水压是水定向流动形成水流的原因；
（3）抽水机是产生水压的装置。
（1）电荷定向移动形成电流；
（2）电压是是定向移动形成电流的原因；
（3）电源时提供电压的装置。
作用
抽水机提供水压形成持续水流
电源提供电压形成持续电流
总结（类比法）
（1）电压是形成电流的原因；
（2）电源时提供电压的装置
石英手表用的氧化银电池
一节干电池（1号、2号、5号、7号）
一节蓄电池
手机电池
1.5V
1.5V
2V
3.7V
电动车工作电压
家庭电路电压
电动汽车工作电压
闪电云层间的电压
48V
220V
300-400V
可达10310kV
作用
测量电路两端电压
符号及结构
电压表在电路中的符号是，实验室常用电压表通常有三个接线柱，两个量程
表盘上所标字母“V”的含义
有两个含义：
（1）表示该表为电压表；
（2）表示该表测量电压时表盘上示数的单位是伏特
表盘及两种接线方式
对应量程及分度值
当使用“-”和“3”两个接线柱时，量程为0~3V，其分度值为0.1V
当使用“-”和“15”两个接线柱时，量程为0~15V，其分度值为0.5V
使用规则
违反规则的后果
使用前调零
使用前先检查指针是否指在零刻度线，如果不在，要旋转调零旋钮使指针指在零刻度线处
如果指针不在零刻度线就开始测量，会出现以下两种情况：
指针在零刻度线左侧，会导致最终读数偏小；
指针在零刻度线右侧，会导致最终读数偏大
与验电器并联
连线时，测哪个用电器电压，就要把电压表与哪个用电器相并联
若将电压表与待测用电器串联，此时虽然电压表不至于被烧坏，但这样的电路近似断路，测不出待测用电器两端电压
接线要“+”进“-”出
标有“+”的接线柱接电源的正极，标有“-”的接线柱接电源的负极
如果“+”“-”接线柱接反，会使电压表的指针反向偏转，损坏电压表
选择合适的量程
所测电压不能超过所选量程；
在不超过量程的前提下，尽可能选用小量程测电压，以提高测量精度
如果测量的电压超过所选量程，无法读数还容易损坏电压表；
如果选择量程过大，例如可选择量程0~3V时，选用0~15V，测量误差较大
可直接连接到电源两极
电压表可直接接在电源“+”“-”极两端，此时测量的就是电源电压
注意：此时如果所选量程小于电源电压，可能会烧坏电压表
试触时的现象
处理办法
指针向零刻度线左侧偏转
“+”“-”接线柱接反了，应检查电路连接情况
指针完全不动
可能电路中有断路，也可能与电压表并联的用电器短路，还可能是电压表连接线断开，要逐一检查，排除故障
指针偏转很小，在零刻度线附近
换用小量程
指针偏转超过最大值
电压较大，要换用更大量程
仪表
电压表
电流表
不同点
用途
测电压
测电流
标志
表盘上标有“V”（即电压单位是V）
表盘上标有“A”（即电流单位是A）
电路符号
量程
0~3V
0~15V
0~0.6A
0~3A
对应分度值
0.1V
0.5V
0.02A
0.1A
连接方式
与被测电路（用电器）并联
与被测用电器串联
与电源连接
可以直接接在电源两端，此时电压表的示数为电源电压
绝对不允许直接接在电源的两极上，否则会损坏电流表和电源
对电路影响
相对于断路
相对于导线（短路）
相同点
使用前都要调零；
都要使电流从“+”接线柱流入，从“-”接线柱流出；
所测电压（或电流）都不能超过仪表量程；
都可用试触法选择合适量程
无示数
与电压表并联的电路短路；
与电压表并联的电路以外的电路断路
有示数且等于电源电压
说明与电压表并联的电路断路，电压表的两个接线柱与电源构成通路
测试点
、
、
、
电压表示数
有示数
无示数
有示数
相关试卷
物理第1节 电压优秀课时作业： 这是一份物理第1节 电压优秀课时作业，文件包含161电压学生版-九年级物理全册同步精品讲义人教版docx、161电压教师版-九年级物理全册同步精品讲义人教版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
九年级全册第1节 电压优秀测试题： 这是一份九年级全册第1节 电压优秀测试题，文件包含同步讲义人教版物理九年级全一册-课时171电流与电压和电阻的关系原卷版docx、同步讲义人教版物理九年级全一册-课时171电流与电压和电阻的关系解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
初中第1节 电压优秀课堂检测： 这是一份初中第1节 电压优秀课堂检测，文件包含同步讲义人教版物理九年级全一册-课时162串并联电路中电压的规律原卷版docx、同步讲义人教版物理九年级全一册-课时162串并联电路中电压的规律解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。
