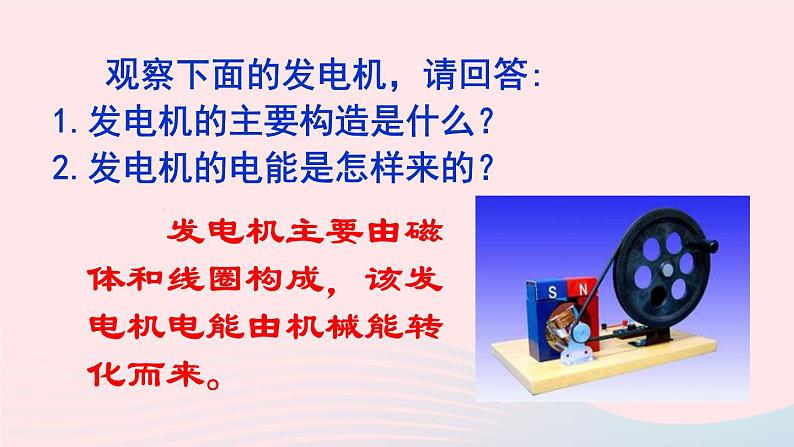

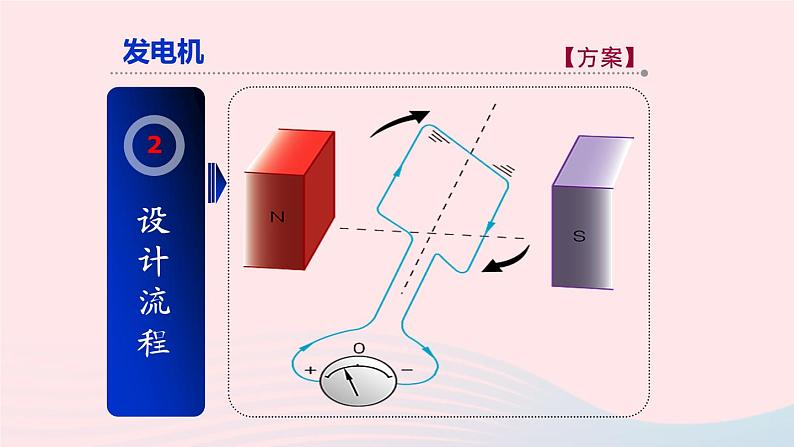

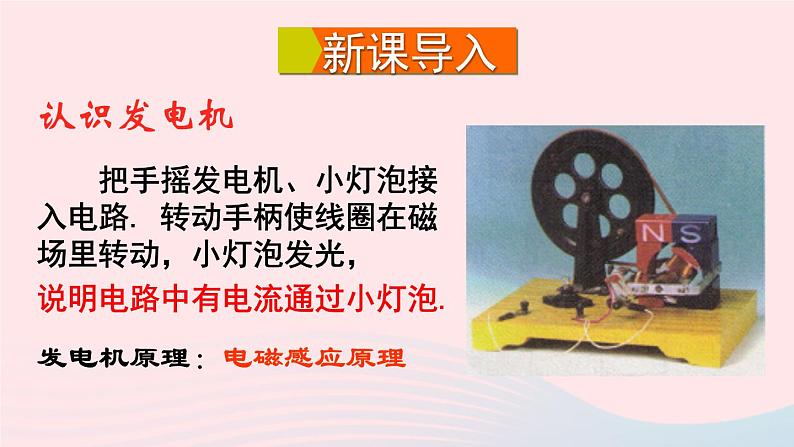

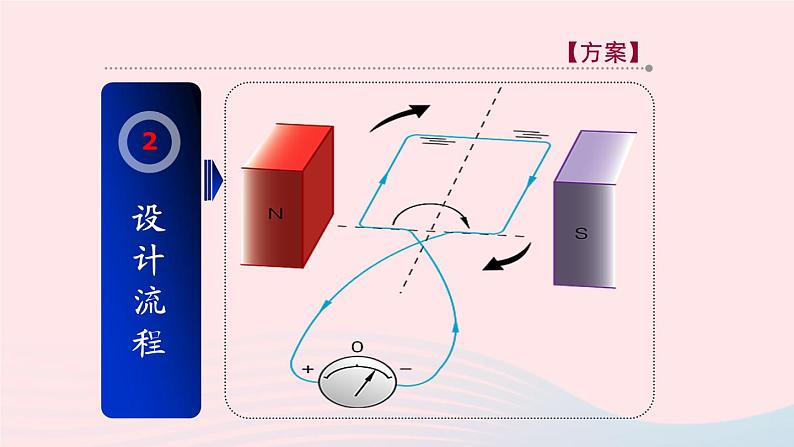

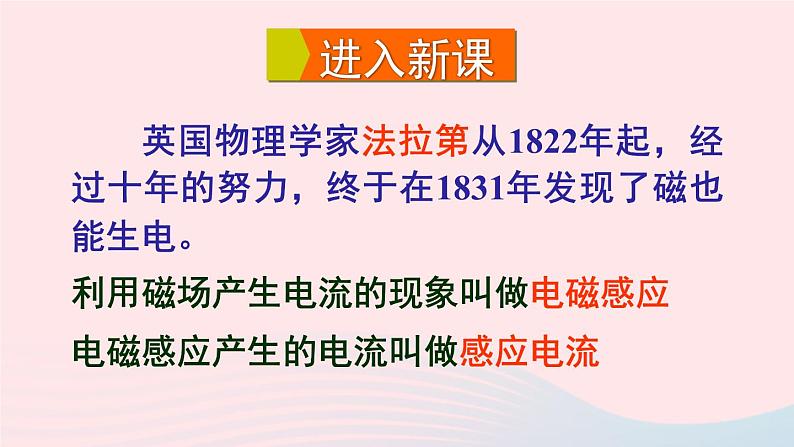

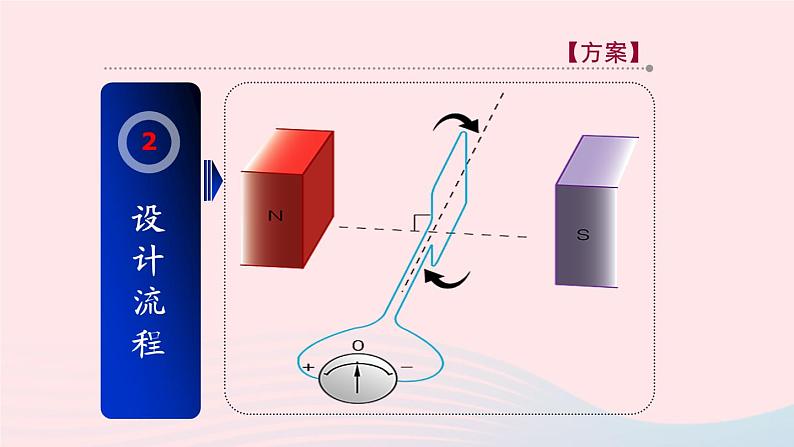

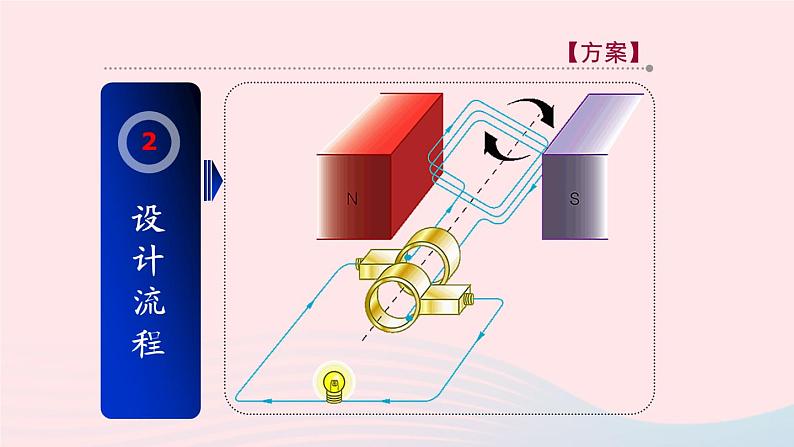

第十八章 电能从哪里来第二节 科学探究：怎样产生感应电流第2课时 发电机原理沪科版·九年级下册认识发电机 把手摇发电机、小灯泡接入电路. 转动手柄使线圈在磁场里转动，小灯泡发光，说明电路中有电流通过小灯泡.发电机原理：电磁感应原理 英国物理学家法拉第从1822年起，经过十年的努力，终于在1831年发现了磁也能生电。利用磁场产生电流的现象叫做电磁感应电磁感应产生的电流叫做感应电流 观察下面的发电机，请回答:1.发电机的主要构造是什么？2.发电机的电能是怎样来的？ 发电机主要由磁体和线圈构成，该发电机电能由机械能转化而来。【结构】磁体、电刷、线圈、转轴、铜环、转动装置等。发电机和电动机的区别【特点】周期性地改变方向的电流，叫做交流电。线圈转动一周的时间(s）每秒线圈转过的周数(Hz)周期（T）：频率（f ）：【交流电】【特点】【思考】①我国国家电网提供的交流电有什么特点？我国交流电的周期是 s，频率是 Hz，即1秒钟内有 个周期，线圈转过 周，交流电的方向每周期改变 次，电流方向1s内改变 次。0.025050210050②为什么国家电网提供这么高频率的电流？交流电的产生1.交流电：周期性改变方向的电流2.交流电的周期和频率：（1）交流电完成一次周期性变化需要的时间，叫交流电的周期（2）1秒内交流电完成周期性变化的次数叫交流电的频率（3）周期和频率互为倒数（4）我国交流电频率____赫兹，周期____秒0.02每秒钟改变方向____次10050实际发电机实用交流发电机 实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成.转子由水轮机、汽轮机或内燃机来带动. 大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电.这种发电机叫做旋转磁极式发电机. 大型旋转磁极式发电机，能够提供几千伏到上万伏的电压，功率可达几十万千瓦，甚至百万千瓦以上. 为了得到较强的磁场，要把线圈嵌在定子铁心槽里，还要用电磁铁代替永久磁铁作转子. 通过这节课的学习活动，你有什么收获？
