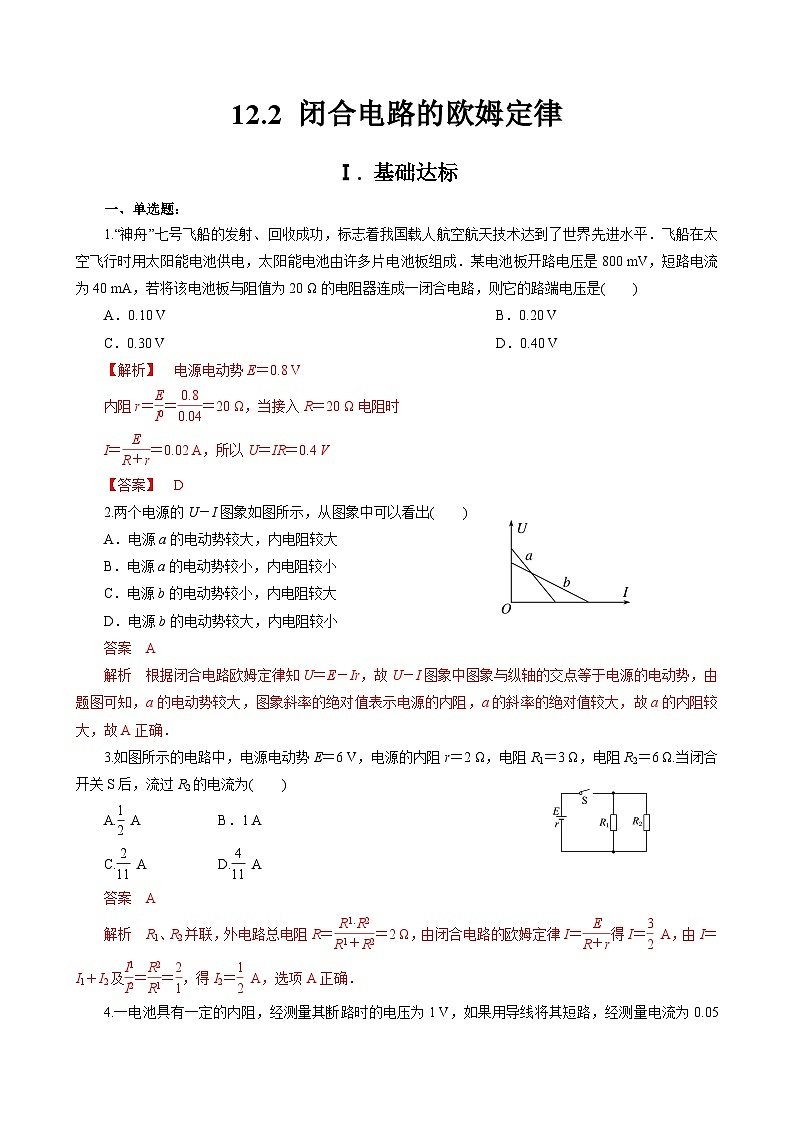

    12.2 闭合电路的欧姆定律

    Ⅰ. 基础达标

    一、单选题:

    1.“神舟七号飞船的发射、回收成功,标志着我国载人航空航天技术达到了世界先进水平.飞船在太空飞行时用太阳能电池供电,太阳能电池由许多片电池板组成.某电池板开路电压是800 mV,短路电流为40 mA,若将该电池板与阻值为20 Ω的电阻器连成一闭合电路,则它的路端电压是(  )

    A0.10 V         B0.20 V

    C0.30 V   D0.40 V

    【解析】 电源电动势E0.8 V

    内阻r20 Ω,当接入R20 Ω电阻时

    I0.02 A,所以UIR0.4 V

    【答案】 D

    2.两个电源的UI图象如图所示,从图象中可以看出(  )

    A.电源a的电动势较大,内电阻较大

    B.电源a的电动势较小,内电阻较小

    C.电源b的电动势较小,内电阻较大

    D.电源b的电动势较大,内电阻较小

    答案 A

    解析 根据闭合电路欧姆定律知UEIr,故UI图象图象与纵轴的交点等于电源的电动势,由题图可知,a的电动势较大,图象斜率的绝对值表示电源的内阻,a的斜率的绝对值较大,故a的内阻较大,故A正确.

    3.如图所示的电路中,电源电动势E6 V,电源的内阻r2 Ω,电阻R13 Ω,电阻R26 Ω.当闭合开关S后,流过R2的电流为(  )

    A. A           B1 A

    C. A          D. A

    答案 A

    解析 R1R2并联,外电路总电阻R2 Ω,由闭合电路的欧姆定律II A,由II1I2,得I2 A,选项A正确.

    4.电池具有一定的内阻,经测量其断路时的电压为1 V,如果用导线将其短路,经测量电流为0.05 A.如果将该电池与一定值电阻R串联在一起,已知R20 Ω,则电池的内阻所分得的电压为(  )

    A0.4 V        B0.5 V        C1 V        D0.8 V

    答案 B

    解析 由已知条件得E1 V,又I,所以r Ω20 Ω,所以该电池与电阻R串联在一起后,UIrr×20 V0.5 VB正确.

    5.如图所示是乌镇某行政村使用的太阳能路灯的电池板铭牌,则该电池板的内阻约为(  )

    A7.58 Ω              B6.03 Ω

    C6.23 Ω              D7.35 Ω

    答案 D

    解析 开路电压即为电动势,所以内阻r Ω≈7.35 ΩD正确.

    6.如图所示,甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线,下列说法中正确的是(  )

    A.电源甲的电动势大于电源乙的电动势

    B.电源甲的内阻小于电源乙的内阻

    C.路端电压都为U0时,电源甲的外电阻大于电源乙的外电阻

    D.电流都是I0时,两电源的内电压相等

    答案 A

    解析 图线与U轴交点的坐标值表示电动势的大小,由图线可知,甲与U轴交点的坐标值比乙的大,表明甲的电动势大于乙的电动势,故A正确;图线的斜率的绝对值表示电源内阻(电动势与短路电流的比值),图线甲的斜率绝对值大于图线乙的斜率绝对值,表明甲的内阻大于乙的内阻,故B错误;甲、乙两图线的交点坐标为(I0U0),外电路是纯电阻说明两电源此时的外电阻相等,故C错误;电源的内电压等于通过电源的电流与电源内阻的乘积,即UIr,因为甲的内阻比乙的内阻大,所以当电流都为I0时,甲电源的内电压较大,故D错误.

    7.在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V;当开关S1S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R、电源内阻为r.由以上数据可知(  )

    A.       B.       C.        D.

    答案 D

    解析 当开关S1断开、开关S2闭合时,电压表的示数等于电源的电动势,即E3 V.当开关S1S2均闭合时,U1.8 V,所以UEU1.2 V,因UIRUIr,所以RrUU1.81.232,故选D.

    二、多选题

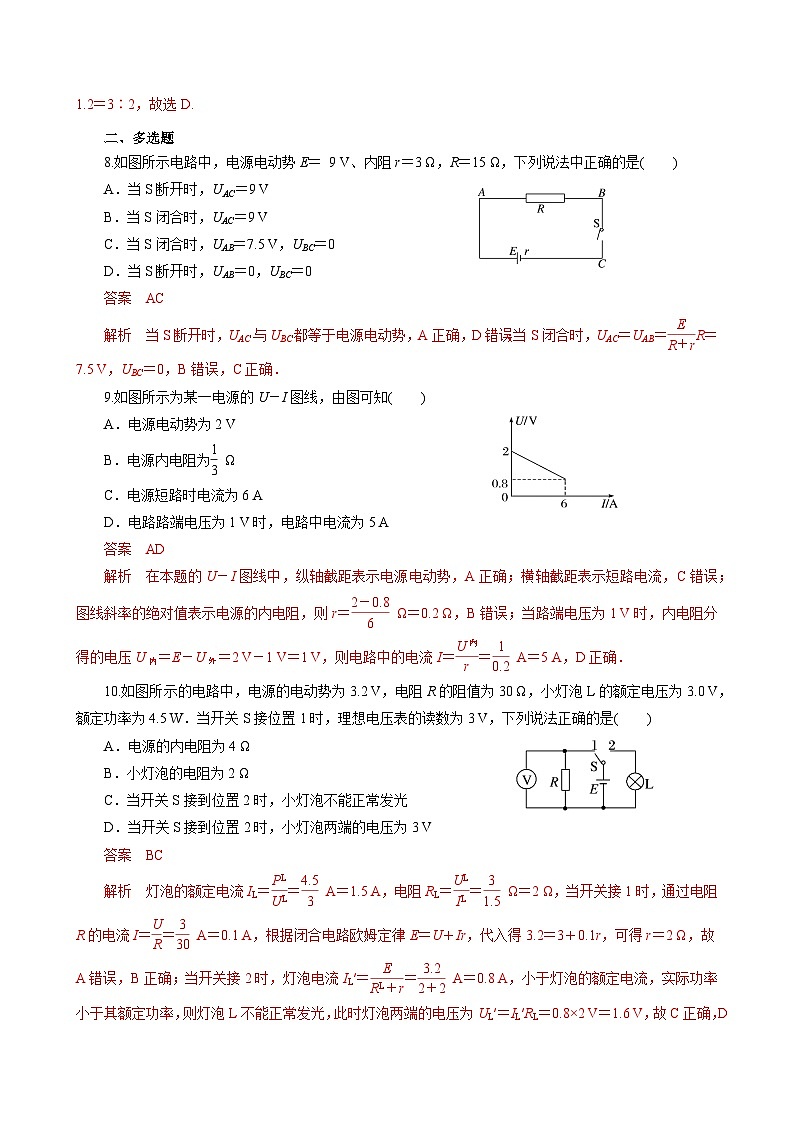

    8.如图所示电路中,电源电动势E 9 V、内阻r3 ΩR15 Ω,下列说法中正确的是(  )

    A.当S断开时,UAC9 V

    B.当S闭合时,UAC9 V

    C.当S闭合时,UAB7.5 VUBC0

    D.当S断开时,UAB0UBC0

    答案 AC

    解析 当S断开时,UACUBC都等于电源电动势,A正确,D错误;当S闭合时,UACUABR7.5 VUBC0B错误,C正确.

    9.如图所示为某一电源的UI图线,由图可知(  )

    A.电源电动势为2 V

    B.电源内电阻为 Ω

    C.电源短路时电流为6 A

    D.电路路端电压为1 V时,电路中电流为5 A

    答案 AD

    解析 在本题的UI图线中,纵轴截距表示电源电动势,A正确;横轴截距表示短路电流,C错误;图线斜率的绝对值表示电源的内电阻,则r Ω0.2 ΩB错误;当路端电压为1 V时,内电阻分得的电压UEU2 V1 V1 V,则电路中的电流I A5 AD正确.

    10.如图所示的电路中,电源的电动势为3.2 V,电阻R的阻值为30 Ω,小灯泡L的额定电压为3.0 V,额定功率为4.5 W.当开关S接位置1时,理想电压表的读数为3 V,下列说法正确的是(  )

    A.电源的内电阻为4 Ω

    B.小灯泡的电阻为2 Ω

    C.当开关S接到位置2时,小灯泡不能正常发光

    D.当开关S接到位置2时,小灯泡两端的电压为3 V

    答案 BC

    解析 灯泡的额定电流IL A1.5 A,电阻RL Ω2 Ω,当开关接1时,通过电阻R的电流I A0.1 A,根据闭合电路欧姆定律EUIr,代入得3.230.1r,可得r2 Ω,故A错误,B正确;当开关接2时,灯泡电流IL A0.8 A,小于灯泡的额定电流,实际功率小于其额定功率,则灯泡L不能正常发光,此时灯泡两端的电压为ULILRL0.8×2 V1.6 V,故C正确,D错误.

    11.电位器是变阻器的一种.如图所示,如果把电位器与灯泡串联起来,利用它改变灯的亮度,下列说法正确的是(  )

    A.连接AB使滑动触头顺时针转动,灯泡变暗

    B.连接AC使滑动触头逆时针转动,灯泡变亮

    C.连接AC使滑动触头顺时针转动,灯泡变暗

    D.连接BC使滑动触头顺时针转动,灯泡变亮

    【解析】 根据电位器结构和连线及导体的电阻Rρ可知:连接AB使滑动触头顺时针转动时回路电阻增大,回路电流减小,灯泡变暗,A正确;同理,D正确;连接AC时,滑动触头不能改变回路电阻,灯泡亮度不变,故BC错误.

    【答案】 AD

    12.如图所示电路中,电源内阻不能忽略.闭合S后,调节R的阻值,使电压表示数增大ΔU,在这一过程中,有(  )

    A.通过R1的电流增大

    BR2端电压减小ΔU

    C.通过R2的电流减小量小于

    D.路端电压增大量为ΔU

    【解析】 由电流I可知,当电压增加ΔU时,通过R1的电流就增加,故A正确;由于电源的内阻不能忽略,故R2端电压减小量比ΔU小,B错误,C正确;因R2两端的电压减小,故路端电压增大量比ΔU要小,故D错误.

    【答案】 AC

    三、非选择题

    13.如图所示的电路中,电源电动势E1.5 V,内阻r0.6 Ω,电阻R13 Ω,电阻R24 Ω,电阻R36 Ω.电压表为理想电表,闭合开关S,求:

    (1)通过电源的电流大小;

    (2)电源的内电压和电压表的示数.

    答案 (1)0.25 A (2)0.15 V 0.6 V

    解析 (1)R2R3并联后与R1串联,则R2R3并联电阻

    R232.4 Ω

    干路电流I0.25 A

    (2)电源的内电压UrIr0.15 V,电压表的示数即为R1R2并联部分的电压,UIR230.6 V

    14.如图所示电路中,电源电动势E12 V,内阻r2 ΩR14 ΩR26 ΩR33 Ω.

    (1)若在CD间连一个理想电压表,其读数是多少?

    (2)若在CD间连一个理想电流表,其读数是多少?

    答案 (1)6 V (2)1 A

    解析 (1)若在CD间连一个理想电压表,根据闭合电路欧姆定律,有I1 A1 A.

    理想电压表读数为UVI1R26 V.

    (2)若在CD间连一个理想电流表,这时电阻R2R3并联,并联电阻大小

    R23 Ω2 Ω

    根据闭合电路欧姆定律,有

    I2 A1.5 A

    U3EI2(rR1)3 V

    理想电流表读数为I1 A.

    15.如图所示,甲图中变阻器的滑片从一端滑到另一端的过程中,两电压表的读数随电流表读数的变化情况如图乙中的ACBC两直线所示,电表均为理想电表.

    (1)电压表V1V2的示数随电流表示数的变化图象应分别为UI图象中的哪一条直线?

    (2)定值电阻R0、变阻器的总电阻R分别为多少?

    (3)求出电源的电动势和内阻.

    答案 (1)见解析 (2)3 Ω 12 Ω (3)8 V 1 Ω

    解析 (1)电流增大,路端电压减小,定值电阻R0分压增大,V1表示电阻R0端电压,示数变化如AC直线所示,V2指示路端电压,示数变化如BC直线所示.

    (2)根据欧姆定律,由题图乙可知,R0 Ω3 Ω.

    当电流取最小值I00.5 A时,变阻器的阻值最大,此时变阻器两端电压URUBUA(7.51.5)V6 V,总电阻R Ω12 Ω.

    (3)根据闭合电路欧姆定律,路端电压与电流的关系是UEIr

    所以BC直线斜率的绝对值表示电源内阻,

    r Ω1 Ω

    电动势EUBI0r(7.50.5×1)V8 V

    Ⅱ. 能力提升

    16.如图所示电路中,接通时,电压表的读数为断开时,电压表的读数为求电源电动势和内阻



    【答案】解:设电源电动势为,内阻为,则当接通,并联再与串联,并联电阻值是,电压表测两端的电压,所以
    断开,串联,电压表测两端的电压,则:
    联立代入数据得:
