人教版 (新课标)七年级上册第四节 地形图的判读第2课时课时训练

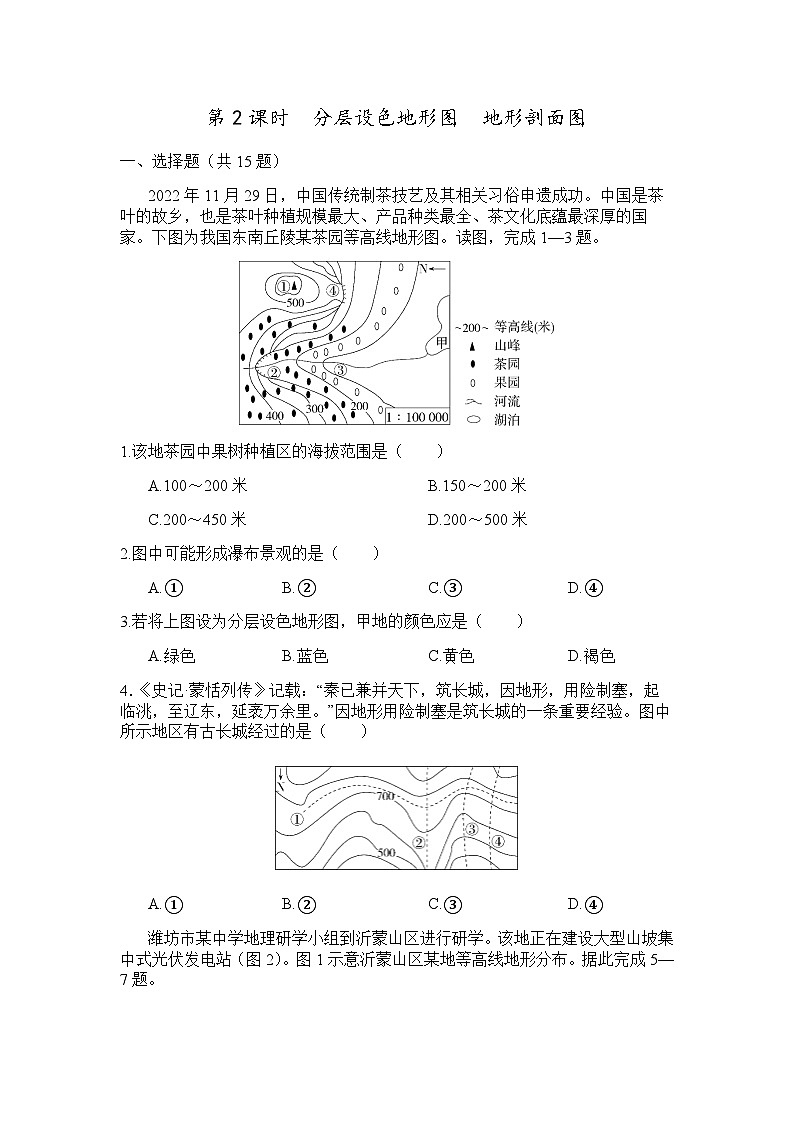

第2课时　分层设色地形图　地形剖面图

一、选择题（共15题）

2022年11月29日，中国传统制茶技艺及其相关习俗申遗成功。中国是茶叶的故乡，也是茶叶种植规模最大、产品种类最全、茶文化底蕴最深厚的国家。下图为我国东南丘陵某茶园等高线地形图。读图，完成1—3题。

1.该地茶园中果树种植区的海拔范围是（　　）

 A.100～200米   B.150～200米

 C.200～450米   D.200～500米

2.图中可能形成瀑布景观的是（　　）

 A.① B.② C.③ D.④

3.若将上图设为分层设色地形图，甲地的颜色应是（　　）

 A.绿色 B.蓝色 C.黄色 D.褐色

4．《史记·蒙恬列传》记载：“秦已兼并天下，筑长城，因地形，用险制塞，起临洮，至辽东，延袤万余里。”因地形用险制塞是筑长城的一条重要经验。图中所示地区有古长城经过的是（　　）

 A.① B.② C.③ D.④

潍坊市某中学地理研学小组到沂蒙山区进行研学。该地正在建设大型山坡集中式光伏发电站（图2）。图1示意沂蒙山区某地等高线地形分布。据此完成5—7题。

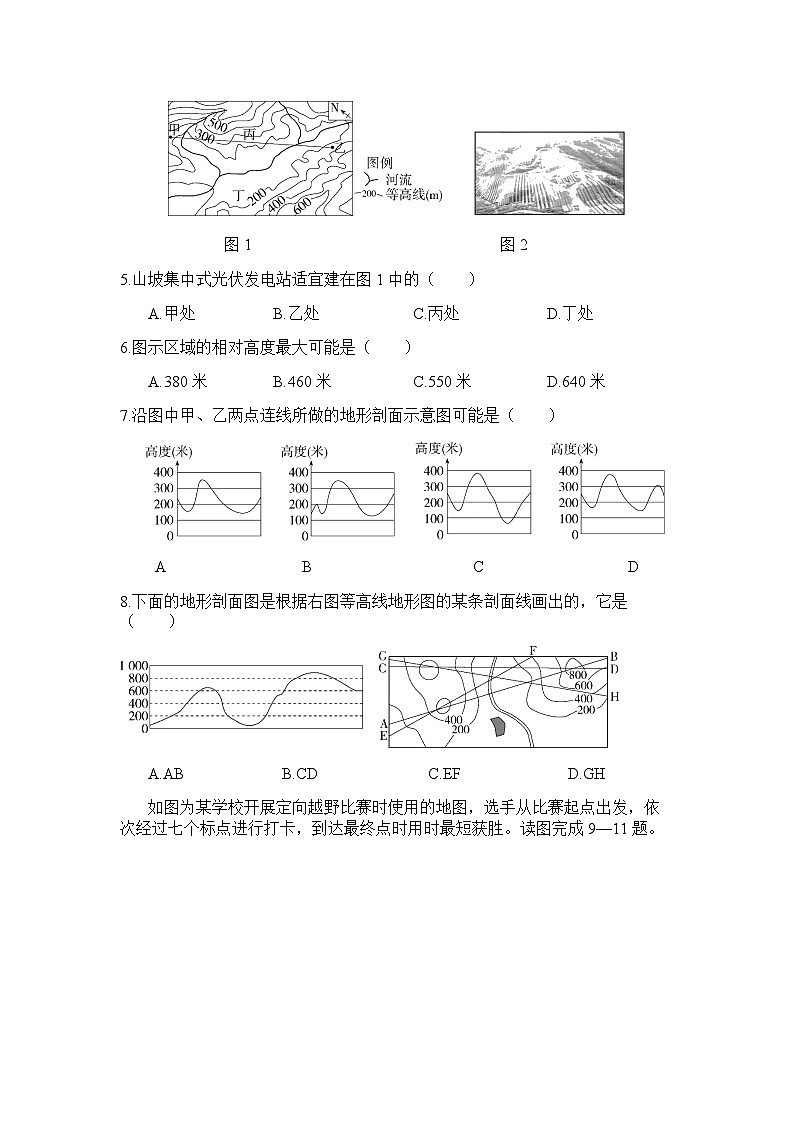

图1                               图2

5.山坡集中式光伏发电站适宜建在图1中的（　　）

 A.甲处 B.乙处 C.丙处 D.丁处

6.图示区域的相对高度最大可能是（　　）

 A.380米 B.460米 C.550米 D.640米

7.沿图中甲、乙两点连线所做的地形剖面示意图可能是（　　）

A                 B                    C                  D

8.下面的地形剖面图是根据右图等高线地形图的某条剖面线画出的，它是（　　）

 A.AB B.CD C.EF D.GH

如图为某学校开展定向越野比赛时使用的地图，选手从比赛起点出发，依次经过七个标点进行打卡，到达最终点时用时最短获胜。读图完成9—11题。

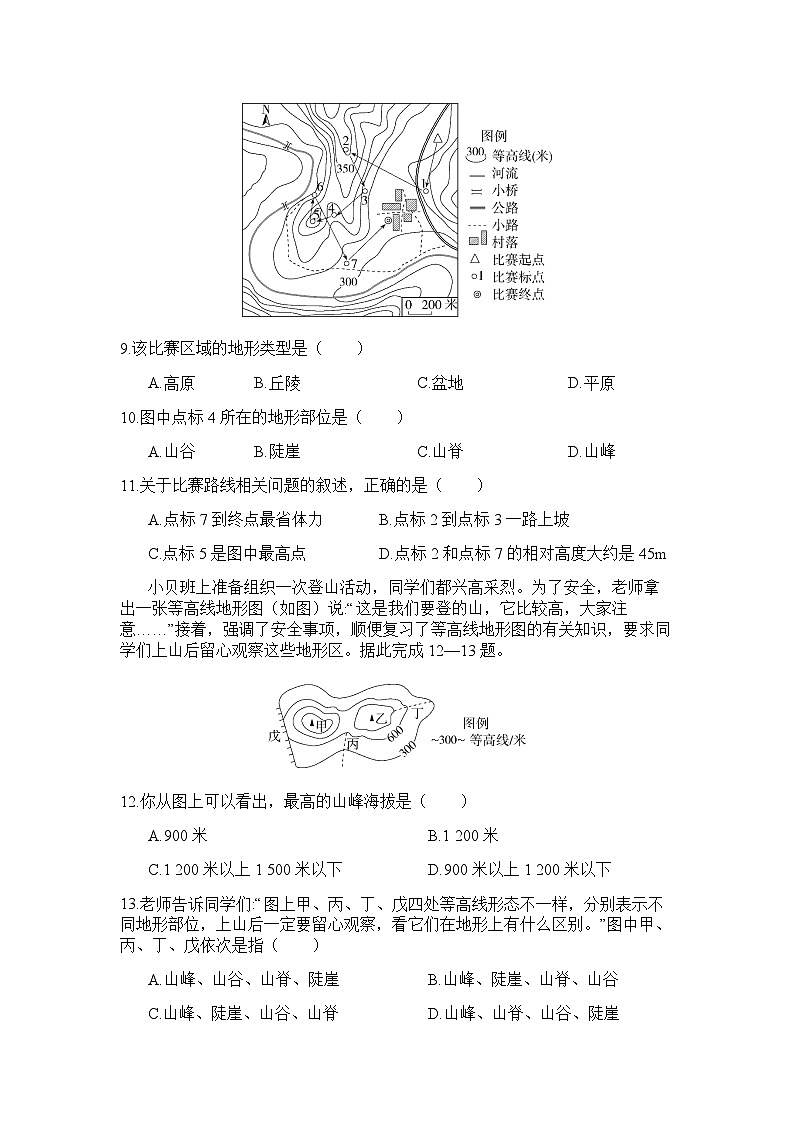

9.该比赛区域的地形类型是（　　）

 A.高原 B.丘陵 C.盆地 D.平原

10.图中点标4所在的地形部位是（　　）

 A.山谷 B.陡崖 C.山脊 D.山峰

11.关于比赛路线相关问题的叙述，正确的是（　　）

 A.点标7到终点最省体力 B.点标2到点标3一路上坡

 C.点标5是图中最高点 D.点标2和点标7的相对高度大约是45m

小贝班上准备组织一次登山活动，同学们都兴高采烈。为了安全，老师拿出一张等高线地形图（如图）说:“这是我们要登的山，它比较高，大家注意……”接着，强调了安全事项，顺便复习了等高线地形图的有关知识，要求同学们上山后留心观察这些地形区。据此完成12—13题。

12.你从图上可以看出，最高的山峰海拔是（　　）

 A.900米   B.1 200米

 C.1 200米以上1 500米以下 D.900米以上1 200米以下

13.老师告诉同学们:“图上甲、丙、丁、戊四处等高线形态不一样，分别表示不同地形部位，上山后一定要留心观察，看它们在地形上有什么区别。”图中甲、丙、丁、戊依次是指（　　）

 A.山峰、山谷、山脊、陡崖  B.山峰、陡崖、山脊、山谷

 C.山峰、陡崖、山谷、山脊  D.山峰、山脊、山谷、陡崖

读下图，回答14—15题。

14.下面表示M—N一线剖面图的是（　　）

A.B.C.   D.

15.路线1MS与路线2NS相比（　　）

 A.坡度相同 B.相对高度相同 C.水平距离相同 D.深度相同

二、综合题（共2题）

16.利川市某中学暑假开展研学活动。读研学区域地形图（下图），回答下列问题。

（1）估算距离：出发点B与观景台①的图上直线距离为2厘米，则实地距离为____千米。

（2）登高望远：图示区域主要地形类型是____；在①②两地观景台上看得更远的是        。

（3）激流勇进：同学们分成两组沿AB、CD河段漂流，其中漂流速度较快的是________，理由是____________________________，沿AB河段漂流的方向大致是________________。

（4）星空露营：从安全角度考虑，甲、乙、丙三地中最适宜同学们露营的是____。

（5）探秘古村：同学们探访发现，三个古村分布有着共同的特点，请你写出一点：________________________________。

17.我市某校地理兴趣小组到学校附近进行野外考察活动，读“考察地区等高线示意图”，回答下列问题。

（1）说出等高线地形图上不同的地形部位：A 　      　，B 　       　。图中A、B两处适合攀岩的点是 　     　。①与图中标示山峰的相对高度是 　      　。

（2）甲村在乙村的 　      　（方向）。量得乙村到点①的图上直线距离是2厘米，则两地间的实地直线距离是 　      　千米。

（3）图中①②两个观察点中，既能看到甲村又能看到乙村的观察点是　      　。

（4）同学们发现乙村周围资源丰富，但经济较落后。请你为乙村发展经济提两条建议：　                                                                                                                                                      　。

答案全解全析

1．答案  B  读图可知，图中等高距为50米，结合图例可知，该地果树种植区位于海拔150米～200米之间，B正确；该地区海拔150米以下和海拔450米以上均没有农作物种植，海拔200米～450米之间为茶园。

2．答案  B  读图可知，①处和④处没有河流经过，不可能形成瀑布，AD错误；②处和③处都有河流经过，但②处等高线重叠为陡崖，③处等高线弯曲部分向高处凸出为山谷，瀑布形成于河流经过陡崖处，B正确。

3．答案  B  依据图例可知，甲地是湖泊，在分层设色地形图上，湖泊用蓝色表示，B正确；在分层设色地形图上，绿色表示平原，黄色（橙色）表示高原、丘陵、山地，褐色表示高山。

4．答案  B  长城修建在山脊上。读图可知，②路线等高线的弯曲部分向低处凸出，为山脊，B符合题意。

5．答案  C  光伏发电站位置的选择，首先应该考虑的是光照问题。山坡集中式光伏发电站适宜建在图1中的丙处，该地位于山坡的南侧向阳坡，光照条件好。

6．答案  D  读图可知，图1中等高距为100米，最高处海拔在600～700米之间，最低处海拔在0～100米之间，相对高度在500～700米之间；结合选项数值，因此图示区域的相对高度最大可能是640米。

7．答案  A  读图可知，甲和乙的海拔都是在200～300米之间。沿图中甲、乙两点连线海拔变化特点是：高—低—高—低—高，其最高处海拔是在300～400米之间，最低处海拔是在100～200米之间，A图符合题意。

8．答案  A  根据地形剖面图特殊点的海拔数值区在右图中找对应点即可。根据左图可知，其等高距是200米，起点海拔在0～200米之间，右图中CD、GH的起点高度在200～400米之间，可以排除B、D选项；左图最低点海拔在0～200米之间，最高点海拔在800～1000米之间，次高点海拔在600～800米之间，终点海拔在600～800米之间， EF的最高高度在800米以下，排除C选项。故选A。

9．答案  B  该比赛区域海拔在200～500米之间，地势起伏较小，地形类型为丘陵，B正确。

10．答案  A  图中点标4所在地区等高线的弯曲部分向高处凸出，为山谷。

11．答案  A  点标7到终点等高线最稀疏，坡度最平缓，最省体力，A正确。点标2海拔较高，到点标3一路下坡，B错误。点标5海拔较低，不是图中最高点，C错误。图中等高距为10米，点标2海拔为360～370米，点标7的海拔为300～310米，所以两者的相对高度在50～70米之间，不可能是45m，D错误。

12．答案  C  读图可知，该图的等高距是300米，图中最高的山峰是甲山峰，海拔在1 200～1 500米之间，C正确。

13．答案  A  ①山峰：等高线闭合，且数值从中间向四周逐渐降低；②盆地：等高线闭合，且数值从中间向四周逐渐升高；③山脊：等高线的弯曲部分向低处凸出；

④山谷：等高线的弯曲部分向高处凸出；⑤陡崖：等高线重叠。由此判断：图中甲、丙、丁、戊依次是指山峰、山谷、山脊、陡崖。

14．答案  B  读图可知，从M到S三条等高线排列很均匀，说明坡度变化不大，从S到N等高线排列是先密集后稀疏，所以坡度变化是从陡到缓。所以选项B更符合M—N一线剖面图。

15. 答案  B  读图可知，路线1MS相比路线2NS等高线排列疏密不同，所以坡度不同；MN在同一条等高线上，所以M和N的海拔相同，所以路线1MS和路线2NS的相对高度相同；图上距离不同，所以水平距离不同；深度意义不明，无法比较，故B正确。

16. 答案  （1）2

（2）丘陵   ①

（3）AB    AB段等高线较密集，坡度较大，河流流速较快    自东北向西南

（4）丙

（5）沿河分布、地势低平、水源充足等

解析  （1）读图可知，图中比例尺为1：100 000，两地间图上距离为2厘米，则实地距离＝图上距离÷比例尺＝2厘米÷（1/100 000)=2千米。（2）图示区域海拔较低，在500米以下，地面有起伏，坡度和缓，主要地形类型是丘陵；图中等高距为50米，①处海拔在400～450米之间，②处海拔在300～350米之间。由于①处海拔高，所以在①②两地观景台上看得更远的是①观景台。（3）依据等高线疏密和坡度陡缓的关系可判定，沿AB、CD河段漂流，漂流速度较快的是AB河段，因为AB河段等高线较密集，坡度较大，河流流速较快。图中没有指向标，也没有经纬网，依据“上北下南，左西右东”确定方向，沿AB河段漂流的方向大致是自东北向西南。（4）从安全角度考虑，甲、乙、丙三地中最适宜同学们露营的是丙，原因在于甲地位于山谷中，易发生泥石流；乙地位于陡崖下，易被滚落的碎石砸伤；丙地位于鞍部，地形平坦，适宜露营。（5）由图示信息可知，古村分布的共同特点是沿河分布，沿河地区地势低平、水源充足、耕地广阔、灌溉便利。

17. 答案  （1）陡崖  山谷  A  40米  （2）西北  1  （3）②  （4）合理开发煤炭资源，注意保护环境；利用温泉开发旅游资源，促进经济发展

解析  （1）读图分析可知，图中A处等高线重叠为陡崖，适合攀岩。B处等高线的弯曲部分向高处凸出，为山谷。图示等高距为100米，①处海拔为800米，与图中标示山峰（840米）的相对高度是 40米。

（2）依据指向标判断方向，甲村在乙村的西北方向。由比例尺＝图上距离÷实地距离，可得实地距离＝图上距离÷比例尺；量得乙村到点①的图上直线距离是2厘米，则两地间的实地直线距离是1千米。

（3）据图可知，①处西侧为山峰，看不到甲村；②处等高线的弯曲部分向低处凸出，为山脊，站在山脊上，可以看到甲乙两村。

（4）乙村位于山区，交通不便，可以加强基础设施建设，修建公路；合理利用煤炭资源，开发同时注意保护环境；种植经济林木，开发旅游资源（附近有温泉），促进经济发展。
