2023九年级物理上册第七章磁与电测试卷基错新版教科版

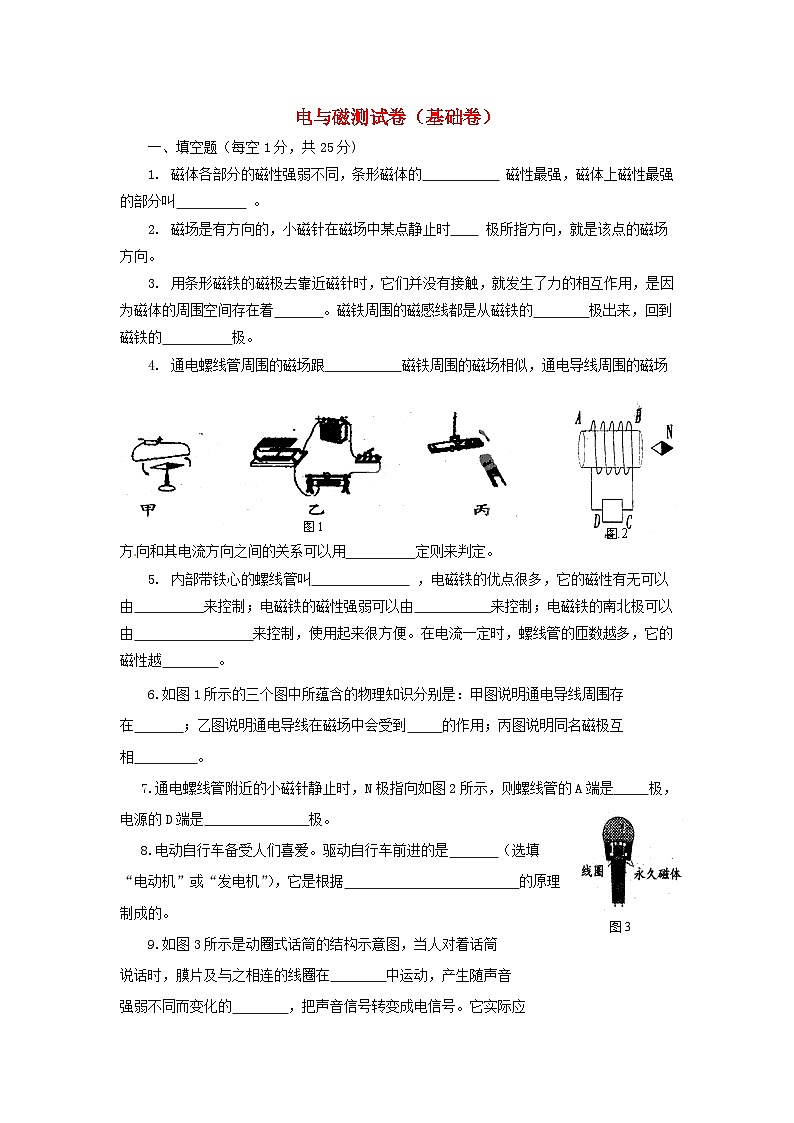

电与磁测试卷（基础卷）

一、填空题（每空1分，共25分)

1. 磁体各部分的磁性强弱不同，条形磁体的            磁性最强，磁体上磁性最强的部分叫           。
2. 磁场是有方向的，小磁针在磁场中某点静止时     极所指方向，就是该点的磁场方向。
3. 用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着       。磁铁周围的磁感线都是从磁铁的        极出来，回到磁铁的          极。
4. 通电螺线管周围的磁场跟           磁铁周围的磁场相似，通电导线周围的磁场方向和其电流方向之间的关系可以用          定则来判定。
5. 内部带铁心的螺线管叫               ，电磁铁的优点很多，它的磁性有无可以由          来控制；电磁铁的磁性强弱可以由           来控制；电磁铁的南北极可以由                 来控制，使用起来很方便。在电流一定时，螺线管的匝数越多，它的磁性越        。

6.如图1所示的三个图中所蕴含的物理知识分别是：甲图说明通电导线周围存在       ；乙图说明通电导线在磁场中会受到     的作用；丙图说明同名磁极互相         。

7.通电螺线管附近的小磁针静止时，N极指向如图2所示，则螺线管的A端是     极，电源的D端是               极。

8.电动自行车备受人们喜爱。驱动自行车前进的是       （选填“电动机”或“发电机”），它是根据                         的原理制成的。

9.如图3所示是动圈式话筒的结构示意图，当人对着话筒

说话时，膜片及与之相连的线圈在        中运动，产生随声音

强弱不同而变化的        ，把声音信号转变成电信号。它实际应

用的是               原理。

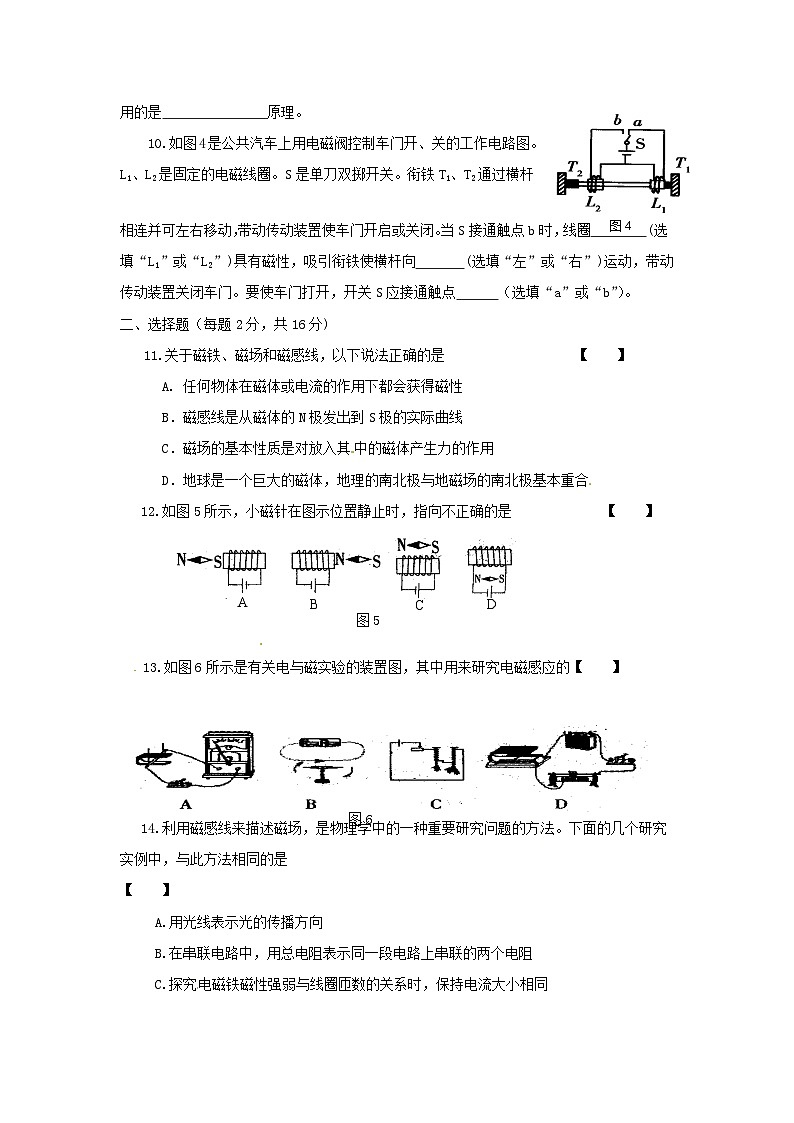

10.如图4是公共汽车上用电磁阀控制车门开、关的工作电路图。L1、L2是固定的电磁线圈。S是单刀双掷开关。衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。当S接通触点b时，线圈        (选填“L1”或“L2”)具有磁性，吸引衔铁使横杆向       (选填“左”或“右”)运动，带动传动装置关闭车门。要使车门打开，开关S应接通触点      （选填“a”或“b”）。

二、选择题（每题2分，共16分)

11.关于磁铁、磁场和磁感线，以下说法正确的是         【    】

A. 任何物体在磁体或电流的作用下都会获得磁性

B．磁感线是从磁体的N极发出到S极的实际曲线

C．磁场的基本性质是对放入其中的磁体产生力的作用

D．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合

12.如图5所示，小磁针在图示位置静止时，指向不正确的是       【    】

  13.如图6所示是有关电与磁实验的装置图，其中用来研究电磁感应的【    】

14.利用磁感线来描述磁场，是物理学中的一种重要研究问题的方法。下面的几个研究实例中，与此方法相同的是                                                                                                                                 【    】

A.用光线表示光的传播方向

B.在串联电路中，用总电阻表示同一段电路上串联的两个电阻

C.探究电磁铁磁性强弱与线圈匝数的关系时，保持电流大小相同

D. 研究电流时把它与水流相类比

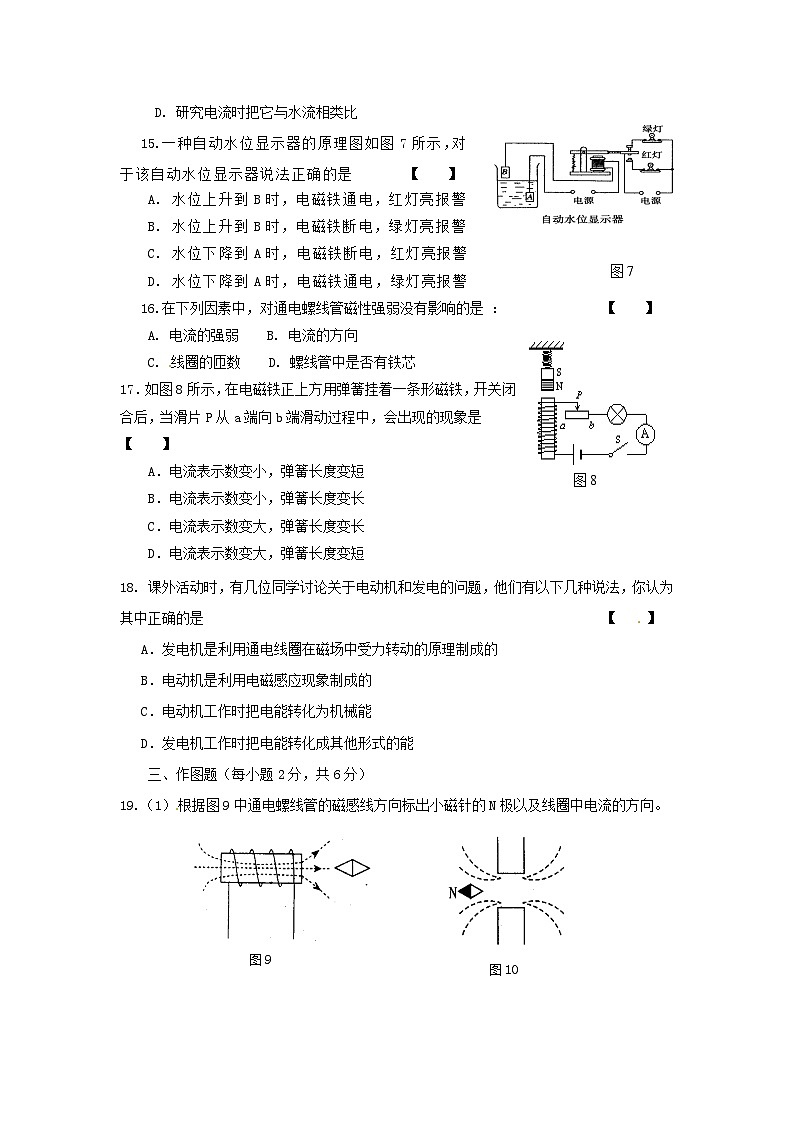

   15.一种自动水位显示器的原理图如图7所示，对于该自动水位显示器说法正确的是      【    】

A. 水位上升到B时，电磁铁通电，红灯亮报警

B. 水位上升到B时，电磁铁断电，绿灯亮报警

C. 水位下降到A时，电磁铁断电，红灯亮报警

D. 水位下降到A时，电磁铁通电，绿灯亮报警

16.在下列因素中，对通电螺线管磁性强弱没有影响的是 ：              【    】

A. 电流的强弱    B. 电流的方向

C. 线圈的匝数    D. 螺线管中是否有铁芯

17．如图8所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是                【    】

A．电流表示数变小，弹簧长度变短

B．电流表示数变小，弹簧长度变长

C．电流表示数变大，弹簧长度变长

D．电流表示数变大，弹簧长度变短

18. 课外活动时，有几位同学讨论关于电动机和发电的问题，他们有以下几种说法，你认为其中正确的是                                                         【   】

A．发电机是利用通电线圈在磁场中受力转动的原理制成的

B．电动机是利用电磁感应现象制成的

C．电动机工作时把电能转化为机械能

D．发电机工作时把电能转化成其他形式的能

三、作图题（每小题2分，共6分）

19.（1）根据图9中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向。

（2）小磁针在如图10所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

（3）图中两个螺线管通电后互相排斥，而且电流表的连接正确， 请在图11中画出螺线管B的绕法。

四、实验探究题（共23分）

 20．(8分)小华学了有关电磁方面的知识后设计了如图12所示的甲、乙两个装置。

（1）为了探究电磁感应现象，小华应选用         装置进行实验。

（2）小华选用甲装置探究有关知识时，进行了如下的操作：①让导线a b 静止在磁场中；②让导线a b在磁场中左右运动；③让导线a b沿竖直方向上下缓慢运动。其中能使电流计指针发生偏转的是         （填序号）。

   （3）如果在乙装置的实验中，当开关闭合时，发现直导线ab向左运动，若要使导线ab向右运动，你应该采取的措施                      或                            。

21.(8分)如图13在磁针上面有一条导线,当直导线接触电池通电时，可以看到小磁针              ；改变电流方向，又能看到                       ，得出的结论有 : a.

b.                                  。

22．(7分)如图19所示是何桦同学探究电磁铁的磁性强弱跟哪些因素有关的实验装置，A是电磁铁，B是弹簧，C是铁块。图示中的弹簧长度为15cm。a、b两接线柱之间的线圈匝数是1500匝，a、c两接线柱之间的线圈匝数是2500匝。实验数据已记录在下表中。

（1）此实验通过比较弹簧B被拉长的长度来判断弹簧所受拉力的大小，从而就可以判断通电螺线管         ­­­的强弱，这种科学方法通常叫做         法。

（2）通过分析第1、2、3次实验数据，你可得出的结论是:当            相同时,通过螺线管中的        越大，弹簧B被拉长的越长，通电螺线管的磁性           。

（3）通过分析第3、4次实验数据，你可得出的结论是                              。

答案：

一、填空题

1.     两端；磁极       2.北（N）          3.磁场；北（N）；南（S）     4.条形；安培5.电磁铁；电流的通断，电流大小；电流方向，强        6.磁场；力；排斥     7.S；正       8.电动机；通电线圈在磁场中受力运动    9.磁场；电流；电磁感应    10.L2；右；a

二、选择题

11.C    12.D    13.A    14.A    15.A    16.B    17.D    18.C

四、实验探究题

20.(1)甲     （2）②            （3）磁铁N,S极对调；电源正负极接线柱对调

21.偏转；小磁针偏转方向改变；通电导线周围存在磁场；磁场方向与电流方向有关

22.（1）磁性，转换                       （2）线圈匝数；电流；越强

   （3）通过螺线管中的电流相同时，线圈匝数越多，通电螺线管磁性越强。
