《电与磁》（时间：45分钟  总分：100分）班别:        姓名:题号一二三四总分得分     一、单项选择题（每小题3分，共30分）  1、世界上首先发现电流周围存在磁场的科学家是 （    ）A．法拉第   B．奥斯特     C．牛顿       D．托里拆利2、下列物体中，能够被磁铁吸引的是（　　） A．铜线    B．铝线    C．铁线    D．塑料绳3.关于磁铁、磁场和磁感线，以下说法正确的是 （    ）A. 任何物体在磁体或电流的作用下都会获得磁性B．磁感线是从磁体的N极发出到S极的实际曲线C．磁场的基本性质是对放入其中的磁体产生力的作用D．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合4、图1中AB、CD是两根外形完全相同的金属棒，用AB的一端靠近CD的中间部分时，CD被吸起；用CD的一端靠近AB的中间部分时，没有吸引，由此可以判断（　　）  A．AB是磁体，CD不是磁体      B．CD是磁体，AB不是磁体C．AB、CD都是磁体          D．不能判定哪一根是磁体5、下列说法不正确的是（　　）A．磁极间的相互作用是通过磁场发生的B．水平面内自由转动的小磁针静止时指南北是因为受地磁场的作用C．磁体无论大小，都有2个磁极D．任何物体放到磁场中都会被磁化6、如图2所示的探究实验装置中，不能完成探究内容的是（　　）

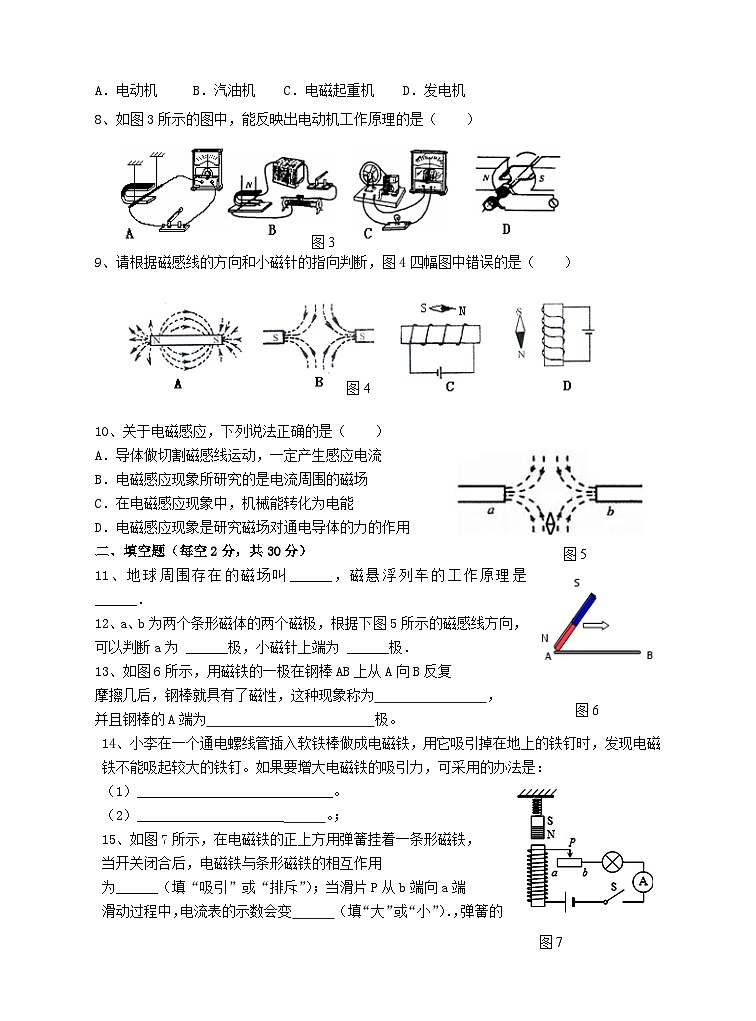

        7、下列设备中，利用电磁感应原理工作的是（　　） A．电动机     B．汽油机    C．电磁起重机    D．发电机8、如图3所示的图中，能反映出电动机工作原理的是（　　）     9、请根据磁感线的方向和小磁针的指向判断，图4四幅图中错误的是（    ）
       10、关于电磁感应，下列说法正确的是（　　） A．导体做切割磁感线运动，一定产生感应电流B．电磁感应现象所研究的是电流周围的磁场C．在电磁感应现象中，机械能转化为电能D．电磁感应现象是研究磁场对通电导体的力的作用二、填空题（每空2分，共30分）11、地球周围存在的磁场叫______，磁悬浮列车的工作原理是______．12、a、b为两个条形磁体的两个磁极，根据下图5所示的磁感线方向，可以判断a为 ______极，小磁针上端为 ______极． 13、如图6所示，用磁铁的一极在钢棒AB上从A向B反复摩擦几后，钢棒就具有了磁性，这种现象称为　       ，并且钢棒的A端为　　         　极。14、小李在一个通电螺线管插入软铁棒做成电磁铁，用它吸引掉在地上的铁钉时，发现电磁铁不能吸起较大的铁钉。如果要增大电磁铁的吸引力，可采用的办法是：
（1）____________________________。（2）_____________________      。；

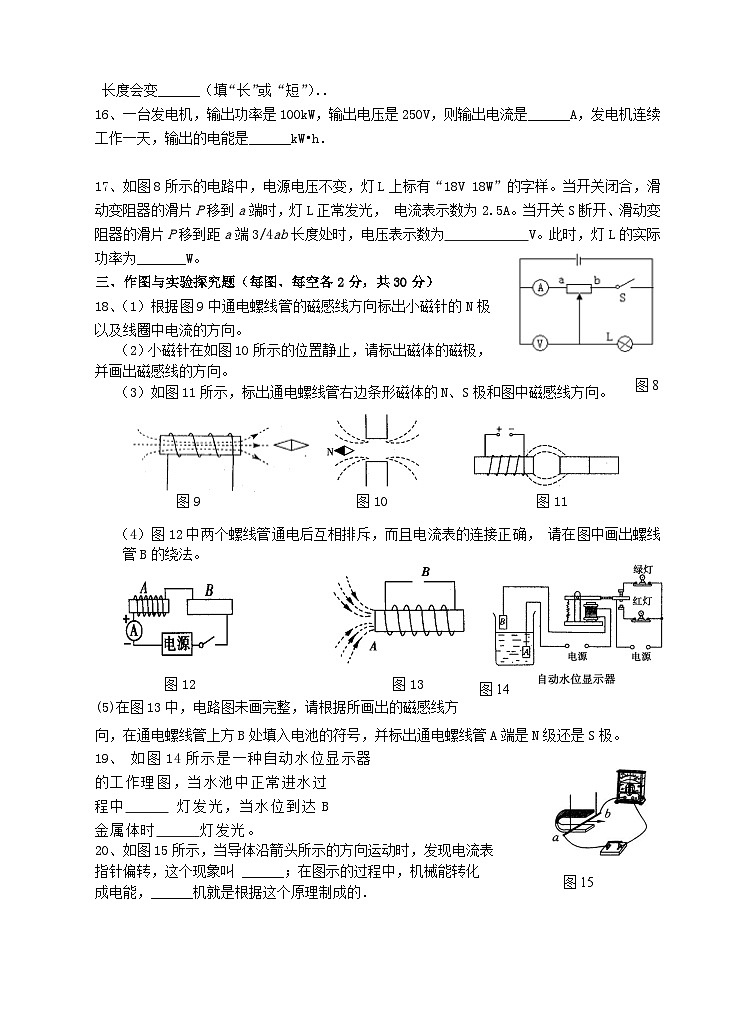

15、如图7所示，在电磁铁的正上方用弹簧挂着一条形磁铁，当开关闭合后，电磁铁与条形磁铁的相互作用为______（填“吸引”或“排斥”）；当滑片P从b端向a端滑动过程中，电流表的示数会变      （填“大”或“小”）．，弹簧的长度会变______（填“长”或“短”）．．16、一台发电机，输出功率是100kW，输出电压是250V，则输出电流是______A，发电机连续工作一天，输出的电能是______kW•h． 17、如图8所示的电路中，电源电压不变，灯L上标有“18V 18W”的字样。当开关闭合，滑动变阻器的滑片P移到a端时，灯L正常发光， 电流表示数为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度处时，电压表示数为            V。此时，灯L的实际功率为_______W。    三、作图与实验探究题（每图、每空各2分，共30分）18、（1）根据图9中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向。（2）小磁针在如图10所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。（3）如图11所示，标出通电螺线管右边条形磁体的N、S极和图中磁感线方向。     （4）图12中两个螺线管通电后互相排斥，而且电流表的连接正确， 请在图中画出螺线管B的绕法。(5)在图13中，电路图未画完整，请根据所画出的磁感线方向，在通电螺线管上方B处填入电池的符号，并标出通电螺线管A端是N级还是S极。19、 如图14所示是一种自动水位显示器的工作理图，当水池中正常进水过程中      灯发光，当水位到达B金属体时     灯发光。20、如图15所示，当导体沿箭头所示的方向运动时，发现电流表指针偏转，这个现象叫 ______；在图示的过程中，机械能转化成电能，______机就是根据这个原理制成的．  21、如图16所示，比较甲乙两图可得出的结论是 _________ ，比较甲丙两图可得出的结论是 _________ ．  22、小刚为了探究电磁铁的磁性强弱与哪些因素有关，做了以下几次实验，实验现象如图17所示。根据图示现象回答下列问题：
（1 ）实验a 与实验b 相比较说明                                                           。
（2 ）实验b 与实验c 相比较说明                                                            。
（3 ）小刚根据实验d 中甲、乙两电磁铁出现的现象判断：外形相同的螺线管，线圈的匝数越多，它的磁性就越强。你认为这个结论__________ （选填“全面”或“不全面”），若不全面应补充                                                  。     四、解答题（共10分）23、如图18所示，电源电压恒定不变，电阻R1的阻值为20Ω，滑动变阻器的最大阻值R2为40Ω，小灯泡的额定电压为18V，灯丝电阻不随温度发生变化。当干路开关S闭合.，支路开关S1、S2都断开，滑动变阻器的滑片P移动到中点时，电流表的读数为0.3A；当支路开关S1、S2都闭合时，滑动变阻器的滑片P移动到最右端时，电流表的示数为0.9A；求：
（1）电源电压是多少？
（2）当开关S1、S2都断开时，通电1min，电路中产生的最大热量是多少？（3）小灯泡的额定电功率是多少？          九年级物理单元辅导卡（八）参考答案  一、单项选择题（每小题3分，共30分）1、B 2、C 3、 C 4、A  5、D 6、B 7、D 8、B 9、C  10、C二、填空题（每空2分，共30分）11、地磁场；同名磁极相互排斥．12、S，N13、磁化；N
14、（1）增大通过螺线管电流；（2）增加螺线管线圈匝数15、 排斥，小、长16、400； 2400．17、6、8W
三、作图与实验探究题（每图、每空各2分，共30分）18、如下图（1）（2）（3）（4）（5）图所示：          19、绿、红20、电磁感应现象，发电．21、通电导体周围存在磁场，磁场方向与电流方向有关22、（1 ）电磁铁通电时有磁性，断电时无磁性
（2 ）匝数相同时，通过电磁铁的电流越大，它的磁性就越强
（3 ）不全面；电流相同时，线圈的匝数越多，它的磁性就越强四、解答题（共10分）23、解：(1)当S闭合， S1、S2断开，滑动变阻器的滑片在中点时，电路由电阻R1、R2串联组成，
电路中的总电阻R=R1+R2/2=20Ω+40Ω/2=40Ω ………（1分）
电源电压：U=IR=0.3A ×40 Ω=12V  ………（1分）
(2)电路中元件均为纯电阻用电器，由Q=I2Rt有Q=(U2/R)t可知，………（1分）
只有当电路中电阻最小时，电路中产生的热量最多。………（1分）
此时滑动变阻器的滑片应该滑到最左端，电路中只有电阻R1的，
则电路产生的最大热量：Q=(U2/R1)t=（12V）2×1×60s/20Ω=432J    ………（1分）
(3)在并联电路中，电流表测干路电流：I′=0.9A………（1分）
通过滑动变阻器R2的电流：I2=U/ R2=12V/40 Ω=0.3A ………（1分）
则通过灯泡的电流：IL= I ′- I2=0.9A-0.3A=0.6A ………（1分）
灯泡的电阻：RL=U/IL=12V/0.6A=20Ω  ………（1分）
灯泡的额定功率：P=UI=U2/RL=(18V) 2/ 20Ω=16.2W    ………（1分）
