《第十九章 生活用电》（复习课）学生学案-九年级物理全一册【人教版】

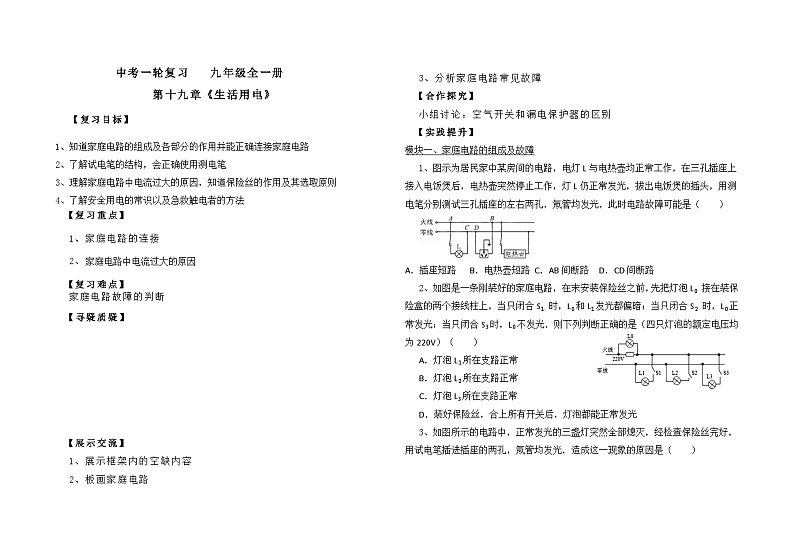

中考一轮复习   九年级全一册

第十九章《生活用电》

【复习目标】

1、知道家庭电路的组成及各部分的作用并能正确连接家庭电路

2、了解试电笔的结构，会正确使用测电笔

3、理解家庭电路中电流过大的原因，知道保险丝的作用及其选取原则

4、了解安全用电的常识以及急救触电者的方法

【复习重点】

1、家庭电路的连接

2、家庭电路中电流过大的原因

【复习难点】

家庭电路故障的判断

【寻疑质疑】

【展示交流】

1、展示框架内的空缺内容

2、板画家庭电路

3、分析家庭电路常见故障

【合作探究】

小组讨论：空气开关和漏电保护器的区别

【实践提升】

模块一、家庭电路的组成及故障

1、图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（　　）

A．插座短路 B．电热壶短路 C．AB间断路 D．CD间断路

2、如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0 接在装保险盒的两个接线柱上，当只闭合S1 时，L0和L1发光都偏暗；当只闭合S2 时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路正常

C．灯泡L3所在支路正常

D．装好保险丝，合上所有开关后，灯泡都能正常发光

3、如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（　　）

A．插座发生短路了 B．进户的零线断了

C．进户的火线断了 D．某盏电灯的灯丝断了

模块二、家庭电路作图

4、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．

5、如图所示，S1是光控开关，夜晚自动闭台，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．请把图连接成声光控楼道节能照明电路．

6、如图所示是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．

模块三、安全用电的原则

7、下列有关家庭电路和安全用电的说法正确的是（　　）

A．开关应接在灯和零线之间

B．电线短路起火，应立即用水扑灭

C．保险丝熔断一定是用电器的总功率过大引起的

D．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电

8、生命可贵、安全第一!在如图所示的各种情况下，人体不会触电的是（　　）

A．A B．B C．C D．D
