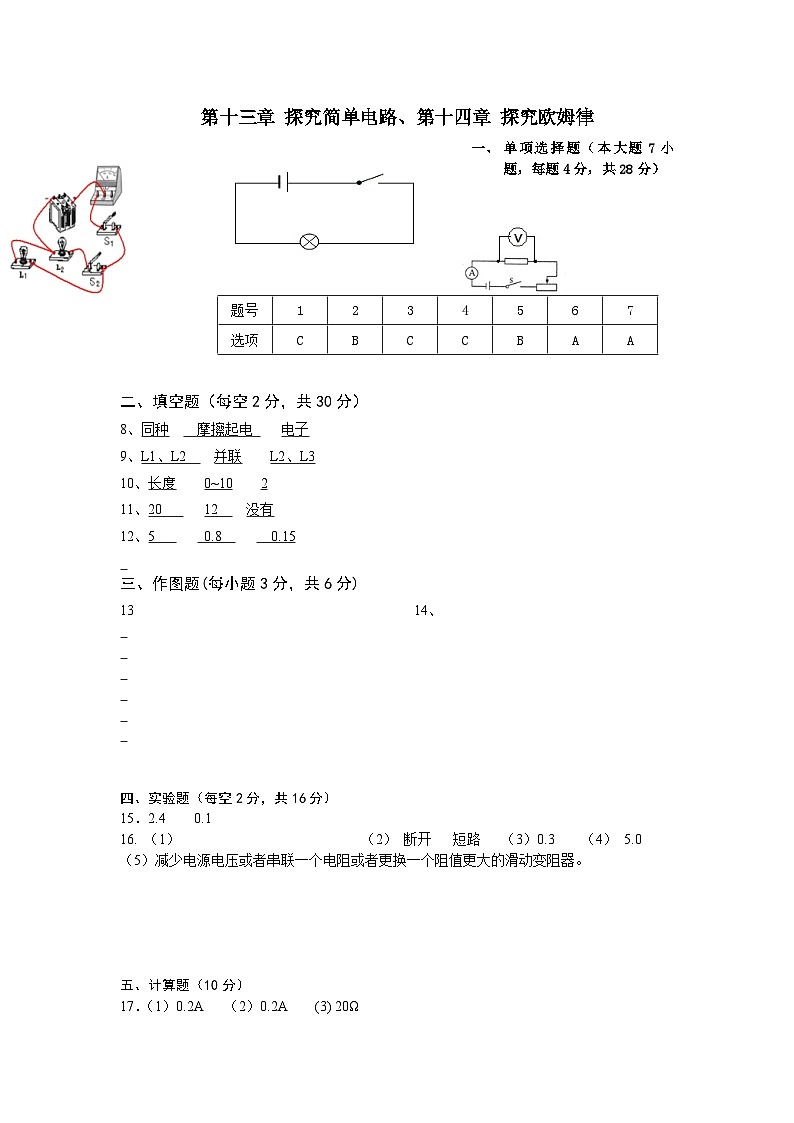

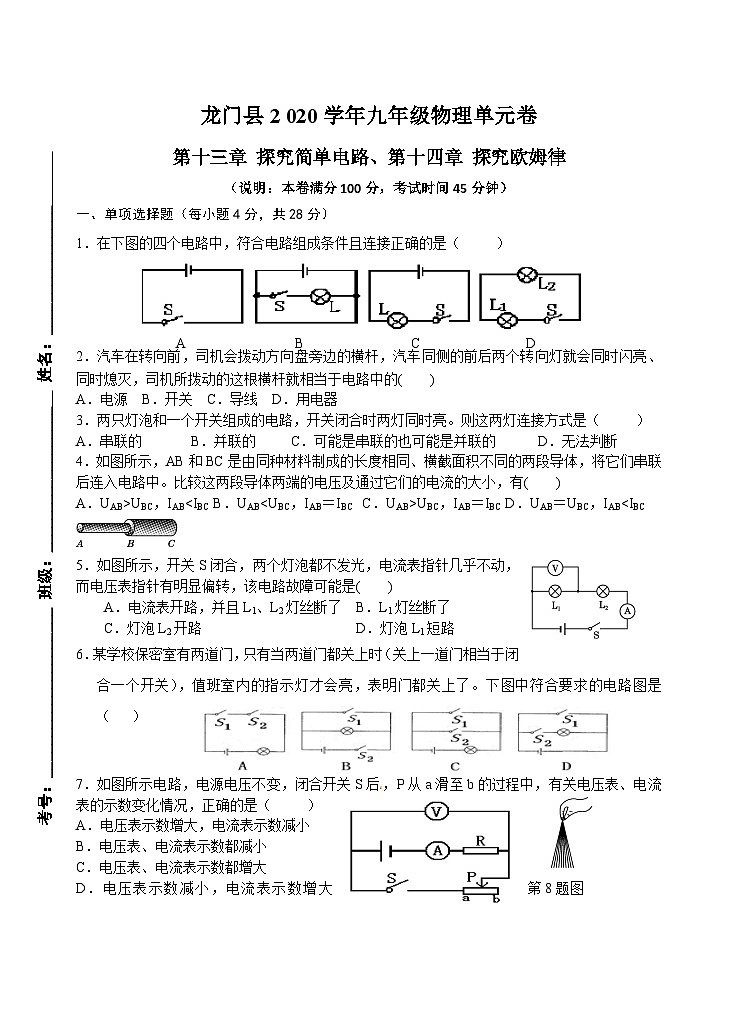

龙门县2 020学年九年级物理单元卷

第十三章 探究简单电路、第十四章 探究欧姆律

（说明：本卷满分100分，考试时间45分钟）

一、单项选择题（每小题4分，共28分）

1．在下图的四个电路中，符合电路组成条件且连接正确的是（     ）

2．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的(　　)

A．电源  B．开关  C．导线  D．用电器

3．两只灯泡和一个开关组成的电路，开关闭合时两灯同时亮。则这两灯连接方式是（     ）

A．串联的       B．并联的     C．可能是串联的也可能是并联的      D．无法判断

4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有(　　)

A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB＝IBC  C．UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC

5．如图所示，开关S闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(　　)

A．电流表开路，并且L1、L2灯丝断了  B．L1灯丝断了

C．灯泡L2开路                      D．灯泡L1短路

6．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是（   ）

7．如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是（     ）

A．电压表示数增大，电流表示数减小

B．电压表、电流表示数都减小

C．电压表、电流表示数都增大

D．电压表示数减小，电流表示数增大       第8题图

二、填空题（每空2分，共30分）

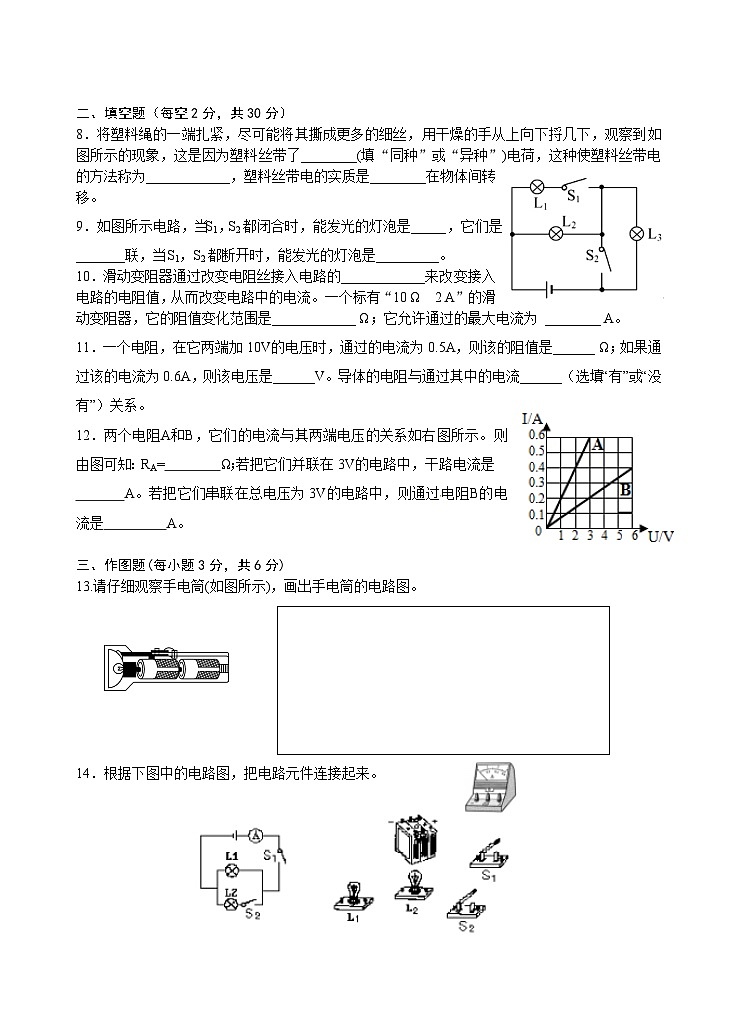

8．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了________(填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间转移。

9．如图所示电路，当S1，S2都闭合时，能发光的灯泡是_____，它们是_______联，当S1，S2都断开时，能发光的灯泡是_________。

10．滑动变阻器通过改变电阻丝接入电路的____________来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10 Ω　2 A”的滑动变阻器，它的阻值变化范围是____________ Ω；它允许通过的最大电流为 ________ A。

11．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是______ Ω；如果通过该的电流为0.6A，则该电压是______V。导体的电阻与通过其中的电流______（选填“有”或“没有”）关系。

12．两个电阻A和B，它们的电流与其两端电压的关系如右图所示。则由图可知：RA=        Ω；若把它们并联在3V的电路中，干路电流是

       A。若把它们串联在总电压为3V的电路中，则通过电阻B的电流是         A。

三、作图题(每小题3分，共6分)

13.请仔细观察手电筒(如图所示)，画出手电筒的电路图。

14．根据下图中的电路图，把电路元件连接起来。

四、实验题（每空2分，共16分）

15．如图甲所示的读数是       V，乙是        A。

16．如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验：


（1）请根据图甲的实物图将图乙的电路图补充完整；

（2）连接电路时开关应该________．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻________（选填“断路”或“短路”）；

（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为________A；

（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为________Ω（结果保留一位小数）：


（5）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是________（写出一种即可）

五、计算题（10分）

17．在如图(a)所示的电路中，电源电压U＝4 V，电阻R1＝20 Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图(b)所示(电流表选取0~0.6A的量程)。求：

(1)电流表A1的示数；

(2)滑动变阻器的电流；

(3)滑动变阻器连入电路的阻值。

六、综合能力题（共10分）

18．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0．6 A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24 V，R0为定值电阻。

(1)R0的作用是                          ，当油箱油面下降时，油量表的示数将      。（选填“变大”、“变小”或“不变”）

(2)油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时，滑动变阻器的触头在某一端），R0的阻值为       Ω。

(3)当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为      A。

(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零。
