2023年陕西省西安市曲江一中中考物理模拟试题（八）（含解析）

这是一份2023年陕西省西安市曲江一中中考物理模拟试题（八）（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

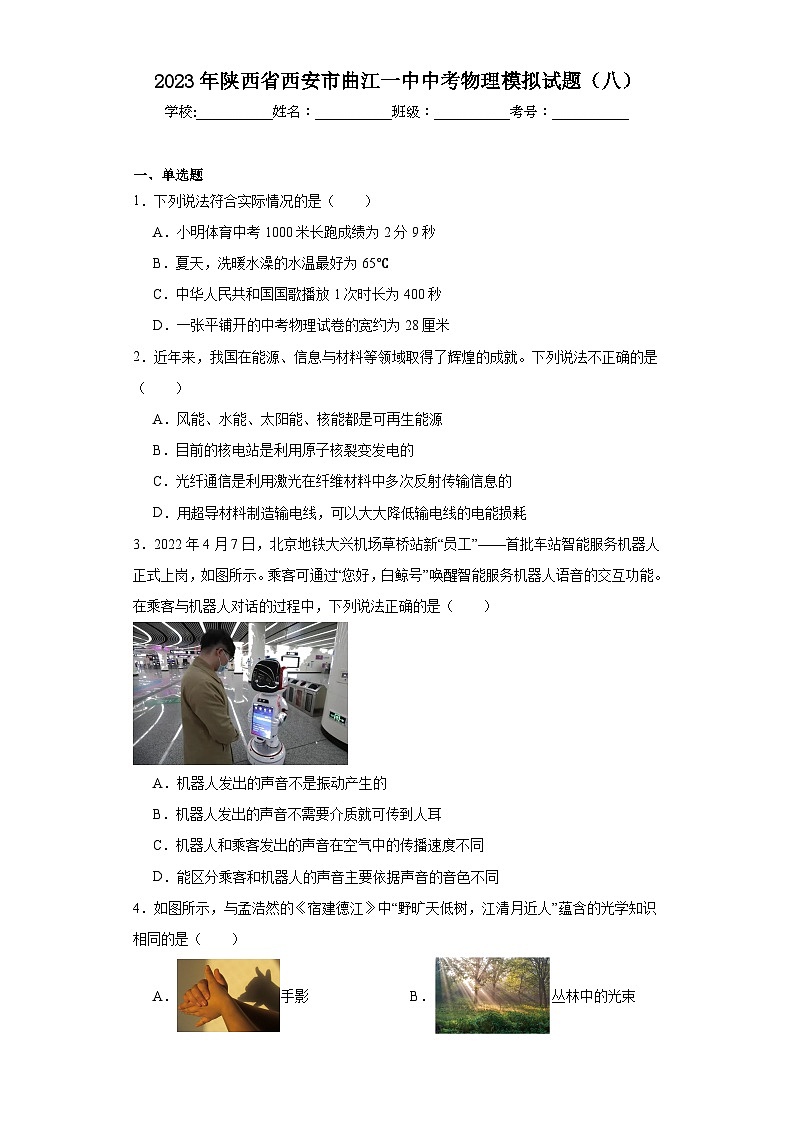

2023年陕西省西安市曲江一中中考物理模拟试题（八）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列说法符合实际情况的是（　　）
A．小明体育中考1000米长跑成绩为2分9秒
B．夏天，洗暖水澡的水温最好为65℃
C．中华人民共和国国歌播放1次时长为400秒
D．一张平铺开的中考物理试卷的宽约为28厘米
2．近年来，我国在能源、信息与材料等领域取得了辉煌的成就。下列说法不正确的是（　　）
A．风能、水能、太阳能、核能都是可再生能源
B．目前的核电站是利用原子核裂变发电的
C．光纤通信是利用激光在纤维材料中多次反射传输信息的
D．用超导材料制造输电线，可以大大降低输电线的电能损耗
3．2022年4月7日，北京地铁大兴机场草桥站新“员工”——首批车站智能服务机器人正式上岗，如图所示。乘客可通过“您好，白鲸号”唤醒智能服务机器人语音的交互功能。在乘客与机器人对话的过程中，下列说法正确的是（　　）

A．机器人发出的声音不是振动产生的
B．机器人发出的声音不需要介质就可传到人耳
C．机器人和乘客发出的声音在空气中的传播速度不同
D．能区分乘客和机器人的声音主要依据声音的音色不同
4．如图所示，与孟浩然的《宿建德江》中“野旷天低树，江清月近人”蕴含的光学知识相同的是（　　）
A．手影 B．丛林中的光束

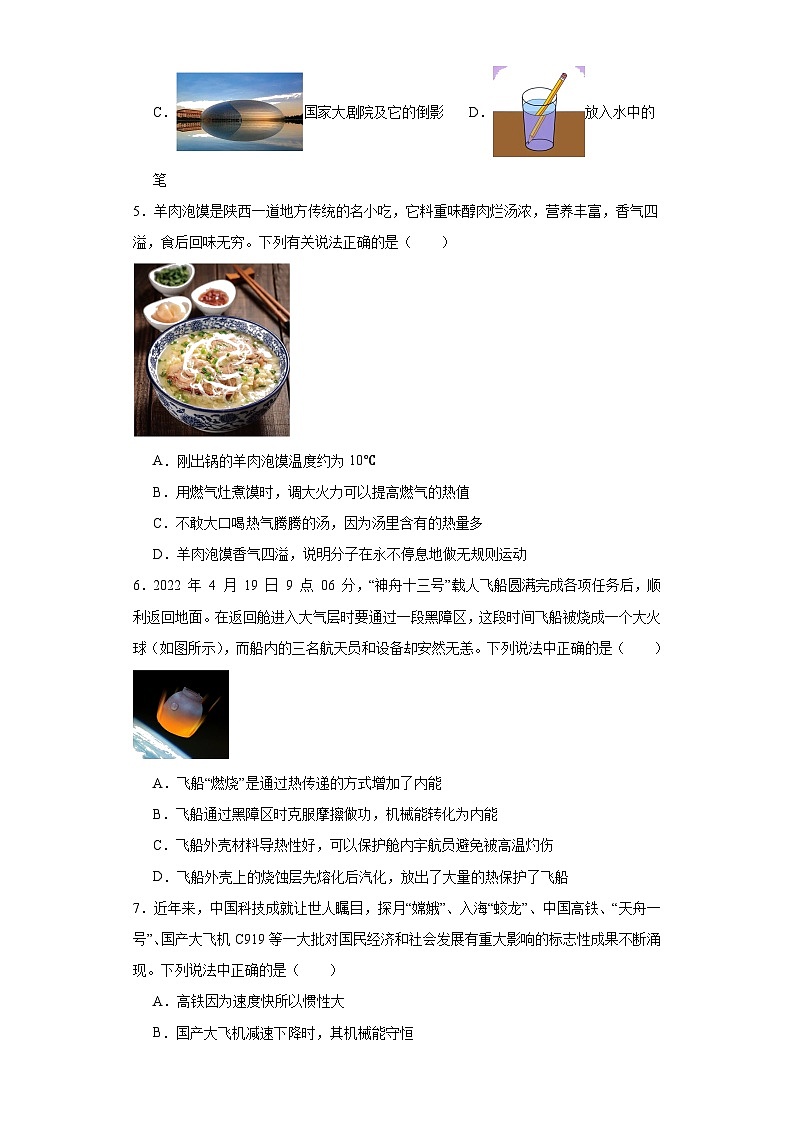

C．国家大剧院及它的倒影 D．放入水中的笔
5．羊肉泡馍是陕西一道地方传统的名小吃，它料重味醇肉烂汤浓，营养丰富，香气四溢，食后回味无穷。下列有关说法正确的是（　　）

A．刚出锅的羊肉泡馍温度约为10℃
B．用燃气灶煮馍时，调大火力可以提高燃气的热值
C．不敢大口喝热气腾腾的汤，因为汤里含有的热量多
D．羊肉泡馍香气四溢，说明分子在永不停息地做无规则运动
6．2022 年 4 月 19 日 9 点 06 分，“神舟十三号”载人飞船圆满完成各项任务后，顺利返回地面。在返回舱进入大气层时要通过一段黑障区，这段时间飞船被烧成一个大火球（如图所示），而船内的三名航天员和设备却安然无恙。下列说法中正确的是（　　）

A．飞船“燃烧”是通过热传递的方式增加了内能
B．飞船通过黑障区时克服摩擦做功，机械能转化为内能
C．飞船外壳材料导热性好，可以保护舱内宇航员避免被高温灼伤
D．飞船外壳上的烧蚀层先熔化后汽化，放出了大量的热保护了飞船
7．近年来，中国科技成就让世人瞩目，探月“嫦娥”、入海“蛟龙”、中国高铁、“天舟一号”、国产大飞机C919等一大批对国民经济和社会发展有重大影响的标志性成果不断涌现。下列说法中正确的是（　　）
A．高铁因为速度快所以惯性大
B．国产大飞机减速下降时，其机械能守恒
C．绕月飞行的“嫦娥”探测器，运动状态不断发生变化
D．“天舟一号”发射上升的过程中，受平衡力的作用

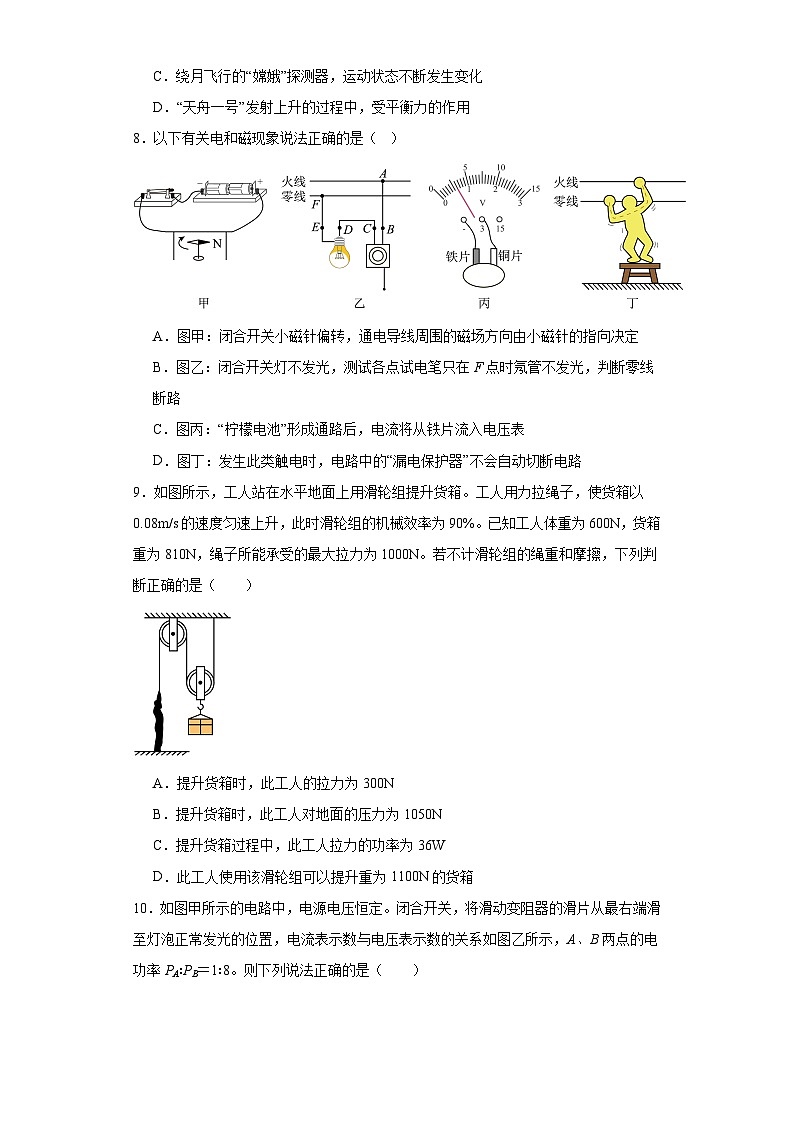

8．以下有关电和磁现象说法正确的是（   ）

A．图甲：闭合开关小磁针偏转，通电导线周围的磁场方向由小磁针的指向决定
B．图乙：闭合开关灯不发光，测试各点试电笔只在F点时氖管不发光，判断零线断路
C．图丙：“柠檬电池”形成通路后，电流将从铁片流入电压表
D．图丁：发生此类触电时，电路中的“漏电保护器”不会自动切断电路
9．如图所示，工人站在水平地面上用滑轮组提升货箱。工人用力拉绳子，使货箱以0.08m/s的速度匀速上升，此时滑轮组的机械效率为90%。已知工人体重为600N，货箱重为810N，绳子所能承受的最大拉力为1000N。若不计滑轮组的绳重和摩擦，下列判断正确的是（　　）

A．提升货箱时，此工人的拉力为300N
B．提升货箱时，此工人对地面的压力为1050N
C．提升货箱过程中，此工人拉力的功率为36W
D．此工人使用该滑轮组可以提升重为1100N的货箱
10．如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电功率PA∶PB＝1∶8。则下列说法正确的是（　　）

A．滑片向左移动时，电压表V1的示数变小
B．图乙中的曲线①表示灯泡的电流随电压变化关系
C．电源电压为9V
D．电路消耗的最大电功率为4.8W

二、填空题
11．盛夏时分，城区街道上总会有洒水车的身影，洒过水的路面，一会儿就干了，此时发生了 现象（选填物态变化名称），此过程 （选填“吸热”或“放热”），如图，洒水车的上方出现了美丽的彩虹，这是光的 现象。

12．2022年12月26日，成昆铁路复线正式开通运营啦！早上8时05分，首发动车“绿巨人”C57次从成都南站开出，于当上午11时05分抵达西昌西站，全程480km。则动车在该路段运行的平均速度为 km/h；沿途乘客在动车站台候车时一定要站在警戒线以内，否则列车进站时，乘客易被“吸”向车身而造成伤害事故，这是因为流体的流速越大，压强越 的缘故。
13．我国第一艘自主研制的载人潜水器支持母船“深海一号”，满载排水量为4.8×104t，满载时吃水深度为7m。则“深海一号”满载时受到海水的浮力为 N，船底受到海水的压强为 Pa。当“深海一号”从渤海驶入长江，船身将 （选填“上浮”或“下沉”）一些。（ρ海水=1.0×103kg/m3，g取10N/kg，ρ海水>ρ水）
14．如图重10N的木块放在粗糙程度相同的水平面上，分别用0.1N和0.3N的水平拉力拉木块都没有拉动，两次木块所受摩擦力分别为f1和f2，则f1 f2（选填“>”、“<”或“＝”，下同）；用2N的水平拉力拉木块在水平面上做匀速直线运动5m，木块所受摩擦力为f3，用3N的水平拉力拉木块在水平面上做直线运动3m，木块所受摩擦力为f4，f3 f4；木块两次运动过程中重力做功为 J。

15．日常生活与物理紧密联系。如图1所示，在干燥的头发上梳过的塑料梳子，能吸引碎纸屑，然后被吸引的部分纸屑带上同种电荷相互 而被弹开。如图2所示，使用筷子夹取食物时，筷子属于 （选填“省力”、“费力”或“等臂”）杠杆。如图3所示是一个盆景自动供水装置，由于 的作用，瓶中的水不会全部流掉而有部分保留在瓶中。

16．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B。闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的电阻为 Ω，灯泡L功率为 W。若将灯泡L与定值电阻R串联接入另一电路，则另一电路两端所能加的最大电压为 V，此时电路能消耗的最大电功率为 W。


三、作图题
17．图甲是一款机械鼠标，它的按键可看作简单的杠杆。图乙是鼠标左按键的简易构造图，为按键，为支点，点下有一个复位弹簧。请画出按下按键时点的最小动力，及复位弹簧对按键的阻力。

18．在图中，请根据小磁针的南、北极指向，在图中标出电源“+”或“﹣”极，并用箭头标出磁感线方向。



四、填空题
19．按要求完成填空：

(1)如图1所示，电能表测量电路消耗的 ；
(2)如图2所示，木块的长度为 cm；
(3)如图3所示，该装置可以探究 （选填“电动机的原理”或“电磁感应”）；
(4)如图4所示，两个表面光滑的铅块相互压紧后会粘在一起，表明分子间存在 力。

五、实验题
20．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。

（1）如图甲所示，一束平行于主光轴的光线射向水透镜，在光屏上得到一个最小光斑，则此水透镜的焦距为 cm；
（2）该同学移动蜡烛、水透镜和光屏至图乙所示位置时，恰好在光屏上看到清晰的像，利用此成像特点可制成 （选填“照相机”或“投影仪”），若仅将蜡烛与光屏的位置对调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图乙所示的实验情景下，该同学向水透镜中注水，应将光屏向 （选填“左”或“右”）移动，才能看到清晰的像；
（4）在图乙所示的实验场景下，该同学把自己的眼镜放在蜡烛和水透镜之间（如图丙所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学患的是 眼（选填“近视”或“远视”）。
21．小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻。

（1）图甲中小明将一根导线连接错误，若此时闭合开关，小灯泡 （选填“发光”或“不发光”）。请你在接错的导线上打“x”，并用笔画线代替导线将电路连接正确；
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光。此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 Ω；
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙所示的图像，根据图像可知电流与电压并不成正比。原因是灯丝的电阻随温度升高而 。在这个图像中，横轴应该表示的物理量是 （选填“电压”或“电流”）；
（4）小明又设计了图丁所示的电路，只用电压表测量额定电压为2.5V小灯泡的额定功率。已知滑动变阻器R最大阻值为15Ω。电源电恒定其测量过程如下：
①闭合开关S1、S2，断开S3，将滑动变阻器的滑片移到右端，电压表示数为4.5V；
② （填三个开关闭合与断开情况）移动滑动变阻器的滑片，使电压表示数为 V，这时小灯泡正常发光；
③闭合开关S1、S2，断开S3，保持滑动变阻器滑片的位置不变，此时电压表示数为3V；
④小灯泡的额定功率P额= W。
22．优秀篮球运动员在传球时，篮球撞击地面后能准确反弹到远处队友手中。
小明觉得好奇：篮球击地面后，反弹方向与哪些因素有关呢？与同学讨论后，他们觉得可以用弹性小球代替篮球，对小球撞击水平地面后的反弹方向进行探究，并提出了三种猜想：
猜想1：与小球撞击地面前是否旋转有关；
猜想2：与小球撞击地面时的入射方向有关；
猜想3：与地面的粗糙程度有关。
（1）对于猜想1，联想到旋转的乒乓球打到球台后，反弹的路线发生明显变化，由此判断猜想1是 的；
（2）为验证猜想2和3，同学们设计了如图甲所示的装置，每次都让弹性小球从压缩到 （选填“相同”或“不同”）长度的弹簧的下端由静止弹出，并撞击地面，分别改变地面的粗糙程度和小球的入射方向与地面的夹角，测出小球撞击地面后的反弹方向与地面的夹角，记录数据如下表中；

夹角
20.0°
30.0°
45.0°
60.0°
70.0°
夹角
玻璃地面
25.5°
34.7°
49.2°
63.5°
72.8°
木板地面
28.6°
37.3°
51.6°
65.4°
74.1°
水泥地面
30.9°
39.2°
53.9°
67.5°
76.6°
分析数据可得与的关系是：其他条件一定时，越大，越 。
（3）用频闪照相机拍摄到某次小球从地面O位置反弹至D位置的照片，如图乙所示。小球是从图乙中的 （选填“A”、“B”或“C”）位置开始入射的；
（4）同学们分析：当其他条件一定时，地面越光滑，值与越接近，由此推理，如果地面没有摩擦，则与应相等，下列实验用到了这种相同的实验方法的是 。
A．探究平面镜成像时像与物的大小关系
B．探究液体蒸发快慢与哪些因素有关
C．探究影响电磁铁磁性强弱的因素
D．探究阻力对物体运动的影响

六、计算题
23．贵南高铁北起贵州贵阳市，经河池市，南至广西南宁市，是广西境内第一条设计时速为350公里的客运专线，预计2023年年底建成通车。

（1）若通车后，一列长200m的动车组（如图甲）以60m/s的速度匀速通过一座长1000m的高架桥。该列动车组通过高架桥所用的时间为多少？
（2）若动车组以80m/s的速度匀速运动时电动机的总输出功率为5600kW，则此时动车组受到的阻力为多大？
（3）位于河池市境内的界子良风电场于2021年初成功实现40台风机并网发电（如图乙）。已知当地每秒每平方米面积吹过的风的能量约为200J，若风机有效迎风面积约为，风机把风能转换为电能的效率为。请估算一台风机一天的发电量可以供一列总输出功率为4800kW的动车组以250km/h的速度运动多远距离？（忽略其它能量损耗）

七、综合题
24．商业街移动摊位使用可显示电费的新型插座计费（如图甲所示），某摊位使用空气炸锅烹制食物（如图乙所示），如图丙所示是该空气炸锅加热部分的简化电路，其额定电压为220V，定值电阻R1和R2为发热体，其中R1=27.5Ω。开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为440W。
西安峰谷电价时段收费标准
高峰时间（7：00∼11：00；19：00∼23：00）
0.9元/度
平段时间（11：00∼19：00）
0.6元/度
低谷时间（23：00∼第二天7：00）
0.3元/度
求：
（1）R2的电阻是多少？( )
（2）低温挡正常工作时，R1的电功率是多少？( )
（3）高温挡正常工作100s，电流通过R1产生的电热是多少？( )
（4）只有空气炸锅一直以恒定电功率单独工作，表盘示数使用前后如图甲、丁所示（西安电费是按峰谷分段计费，计费标准如表），通过表盘显示的数据估算该空气炸锅消耗的电功率为 W，总电费中高峰时间段的电费是 元。



参考答案：
1．D
【详解】A．中学生1000m跑的成绩一般在3分40秒左右。故A不符合题意；
B．人的正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到65℃。故B不符合题意；
C．我国的国歌长度较小，完整播放一遍中华人民共和国国歌所需的时间不到1min，在47s左右。故C不符合题意；
D．物理课本的长约26cm，一张平铺开的中考物理试卷的宽略大于此数值，约为28cm。故D符合实际题意。
故选D。
2．A
【详解】A．风能、水能和太阳能都可在短期内从自然界得到补充，是可再生能源，核能短期内不能从自然界得到补充，是不可再生能源，故A错误，符合题意；
B．核能释放能量分为裂变和聚变，核电站是靠裂变释放能量，太阳能是靠聚变释放能量，故B正确，不符合题意；
C．光纤通信是光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，带携带的信息传到远方，故C正确，不符合题意；
D．超导材料的电阻为0，用超导材料制造输电线，可避免电流通过电阻时发热而造成的能量损耗，故D正确，不符合题意。
故选A。
3．D
【详解】A．声音是由物体的振动产生的，机器人发出的声音是由振动产生的，故A错误；
B．真空不能传声，机器人发出的声音需要介质才能传到人耳，故B错误；
C．声速大小只与介质的种类和介质的温度有关，机器人和乘客发出的声音在空气中的传播速度相同，故C错误；
D．不同物体的结构和材料不同，发出的声音音色不同，能区分乘客和机器人的声音主要依据声音的音色不同，故D正确。
故选D。
4．C
【详解】“野旷天低树，江清月近人”，这是平面镜成像，江水中的明月是光的反射形成的虚像。
A．手影是光的直线传播形成的，故A不符合题意；
B．丛林中的光束是光的直线传播形成的，故B不符合题意；
C．国家大剧院在水中的倒影属于平面镜成像，是光的反射形成的，故C符合题意；
D．放入水中的笔变弯曲是光的折射形成的，故D不符合题意。
故选C。
5．D
【详解】A．沸水的温度约为100℃，刚出锅的羊肉泡馍温度约为100℃，故A错误；
B．热值是燃料的一种特性，它只与燃料的种类有关，与火力大小无关，调大火力不能提高燃气的热值，故B错误；
C．热传递过程中传递能量的多少叫热量，热量是一个过程量，不敢大口喝热腾腾的汤，是因为汤的温度较高，不能说含有的热量多，故C错误；
D．羊肉泡馍香气四溢，这是扩散现象，说明分子在永不停息地做无规则运动，故D正确。
故选D。
6．B
【详解】A．飞船通过黑障区时与空气摩擦，是通过做功的方式增加了内能，故A错误；
B．克服摩擦力做功时，机械能转化为内能，故B正确；
C．飞船外部温度高，应使用隔热材料避免热量进入舱内，可以保护舱内宇航员避免被高温灼伤，故C错误；
D．熔化和汽化过程均吸收热量，飞船外壳上的烧蚀层先熔化后汽化是为了吸收大量的热，故D错误。
故选B。
7．C
【详解】A．惯性是物体本身固有的属性，与物体的质量有关，与速度无关，故A错误；
B．国产大飞机减速下降时，质量不变，速度减小，动能减小；质量不变，高度降低，重力势能减小，所以机械能减小，故B错误；
C．绕月飞行的“嫦娥” 运动方向在不断的变化，说明其运动状态不断发生变化，故C正确；
D．“天舟一号”发射上升的过程中，速度不断变大，故受非平衡力的作用，故D错误。
故选C。
8．D
【详解】A．图甲中，通电导线周围磁场方向是由电流的方向决定的，而不是由小磁针的指向决定的，故A错误；
B．图乙中，闭合开关灯不发光，测试各点试电笔只在F 点时氖管不发光，说明从A到E与火线相通，因为E 点发光证明有电流流过，即A到F之间应为通路，而F点不发光，证明EF段处于断路，故B错误；
C．图丙中，“柠檬电池”形成通路后，在电池的外部，电流将从电源正极即铜片流入电压表，故C错误；
D．图丁中，发生此类触电时，电流会从人的右手边到左手边回到零线，人体相当于人是一个用电器，不存在漏电，所以“漏电保护器”不会自动切断电路，故D正确。
故选D。
9．D
【详解】A．由图可知，滑轮组的动滑轮绕2段绳子，不计绳重和摩擦，滑轮组的机械效率

此时滑轮组的机械效率为90%，即

解得动滑轮的重力G动=90N，提升货箱时，此工人的拉力为

故A错误；
B．提升货箱时，此工人受到的支持力
F支=G人-F=600N-450N=150N
由力的作用相互性可知此工人对地面的压力为
F压=F支=150N
故B错误；
C．自由端绳子移动的速度
v=2v物=2×0.08m/s=0.16m/s
提升货箱过程中，此工人拉力的功率为

故C错误；
D．工人体重为600N，绳子所能承受的最大拉力为1000N，则提升货箱的最大拉力是600N，提升货箱的最大重力
G大=2F大-G动=2×600N-90N=1110N
此工人使用该滑轮组可以提升重为1100N的货箱，故D正确。
故选D。
10．C
【详解】AB．调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，即滑片向左移动时，变阻器连入电路的电阻变小，电路的电流变大，根据欧姆定律可知，灯的电压变大，故①曲线表示滑动变阻器的电流随电压变化的关系，②曲线表示灯泡的电流随电压变化的关系，故AB错误；

C．当电路电流最小为0.2A时，滑片位于最右端，接入电路中的电阻最大，电路中的电流最小，A点是灯泡两端电压，B点是滑动变阻器两端的电压，根据图乙中②可知：灯泡两端的电压为UA＝1V，已知此时A、B两点的电功率PA∶PB＝1∶8，由于串联电路中电流处处相等，则根据P＝UI可知

所以
UB＝8UA＝8×1V＝8V
则电源电压
U＝UA+UB＝1V+8V＝9V
故C正确；
D．当滑片位于灯正常发光的位置时，接入电路中的电阻最小，电路中的电流最大，根据图乙中①可知：灯泡正常工作的电流为
IL＝I最大＝0.6A
所以电路消耗的最大功率
P大＝UIL＝9V×0.6A＝5.4W
故D错误。
故选C。
11． 汽化 吸热 色散
【详解】[1][2]夏天，洒在路面上的水会蒸发，蒸发属于汽化，汽化吸热，能给路面降温。
[3]彩虹是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象。
12． 160 小
【详解】[1]动车运行的时间为
t=11h05min-8h05min=3h
则动车在该路段运行的平均速度为

[2]流体流速越大，压强越小。列车高速运行时，列车周围的空气流速非常大，压强小，若乘客离动车太近，靠近动车一侧压强小，容易被另一侧压强较大的空气推向动车，发生危险，所以乘客在动车站台候车时一定要站在警戒线以内。
13． 4.8×108 7×104 下沉
【详解】[1]“深海一号”满载时受到的浮力为
F浮=G排=m排g=4.8×104×103kg×10N/kg=4.8×108N
[2]船底受到海水的压强为
p=ρ海水gh=1.0×103kg/m3×10N/kg×7m=7×104Pa
[3]因轮船从渤海驶入长江时始终处于漂浮状态，受到的浮力与自身的重力相等，所以，轮船从渤海驶入长江时，轮船的重力不变，受到的浮力不变，因海水的密度大于江水的密度，所以，由F浮=ρgV排的可知，排开水的体积变大，船身将下沉一些。
14． < = 0
【详解】[1]用0.1N的水平拉力拉木块没有拉动，此时物体处于静止状态，拉力与摩擦力是一对平衡力，大小相等，故f1=0.1N；用0.3N的水平拉力拉木块没有拉动，此时物体处于静止状态，拉力与摩擦力是一对平衡力，大小相等，故f2=0.3N；故f1 [2]用2N的水平拉力拉木块在水平面上做匀速直线运动，此时拉力与滑动摩擦力是一对平衡力，大小相等，故木块所受摩擦力f3=2N；用3N的水平拉力拉木块在水平面上做直线运动，此时接触面的粗糙程度和压力均未变，所以木块所受滑动摩擦力不变，仍为2N，故f3=f4。
[3]木块两次运动过程中，运动方向与重力方向垂直，重力不做功，所以重力做功为0J。
15． 排斥 费力 大气压
【详解】[1]塑料梳子在干燥的头发上梳过（即摩擦）后会带上电，梳子接触碎纸屑，发生了电子的转移，部分纸屑带上了同种电荷，同种电荷相互排斥而被弹开。
[2]使用筷子夹取食物时，动力臂小于阻力臂，所以筷子是费力杠杆。
[3]一个标准大气压大约可以支持10m高的水柱，瓶中的水不会立刻全部流掉而有部分保留在瓶中，正是因为大气压作用在盆景中的水面，大气压支持着瓶内的水不会流出来。
16． 12 3 16 4.8
【详解】[1][2]由电路图可知，灯泡L与电阻R并联，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电路的总功率

因闭合开关S，L正常发光，电路的总功率为4.8W，所以，由图乙可知，当UL＝6V时，，符合题意，此时灯泡的额定电压为6V，灯泡L的电阻为

灯泡L的额定功率为

[3][4]灯泡L与定值电阻R串联在另一个电路中，通过的电流是相同的，为了不损坏灯泡，则电路中的最大电流为灯泡的额定电流，即I大＝0.5A，此时灯泡两端的电压为6V；由图乙可知：当U＝6V时，通过R的电流。由可得，R的阻值为

则定值电阻两端的电压为

最大电压为

此时电路能消耗的最大电功率为

17．
【详解】是支点，为阻力作用点，为动力作用点，由图知以作为动力臂l1时，动力臂最长，根据杠杆平衡条件可知，此时动力最小；
由题知动力的方向应向下，则过点作垂直于向下的作用力，即为最小的动力；阻力和动力使杠杆转动的方向相反，则复位弹簧对杠杆的阻力方向竖直向上，阻力作用在点，据此作出阻力的示意图，如图所示：

18．
【详解】由图可知小磁针左端S极静止时靠近螺线管的右端，根据磁极间的相互作用规律可知，螺线管的右端为N极；在磁体的周围，磁感线从磁体的N极出来回到S极，所以磁感线的方向是向左的；利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入，从而可以确定电源的右端为正极。如图所示：

19． 电能 2.70 电磁感应 引
【详解】(1)[1]如图1知，电能表是测量电路消耗的电能的仪表,电能表是测量一段时间内电路消耗电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW×h。
(2)[2]由图2知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与3.70cm对齐，所以物体的长度为

(3)[3]在图3中没有电源，若开关闭合，金属棒做切割磁感线运动，此时电路中就会产生电流，所以该装置可以探究电磁感应现象。
(4)[4]图4中，把两个表面光滑的铅块相互压紧后会粘在一起，是因为分子间存在引力。
20． 8.0 照相机 能 左 远视
【详解】（1）[1]由图示知，刻度尺的分度值为1cm，光屏上得到最小光斑时，光屏与凸透镜的距离为8.0cm，则此时水透镜的焦距为8.0cm。
（2）[2]由图乙知，蜡烛到透镜的距离大于光屏到透镜的距离，即物距大于像距，在光屏上成的像是倒立、缩小的实像，这是照相机的成像特点。
[3]将图乙中的光屏和蜡烛的位置互换，透镜的位置保持不动，据光的折射现象中，光路是可逆的，则在光屏上仍然能承接到清晰的像。
（3）[4]由题意知，向水透镜里注水时，透镜的焦距变小，即聚光能力变强，那么蜡烛与水透镜的距离保持不变时，则蜡烛通过透镜的光的会聚点与透镜的距离变小，所以应向左移动光屏才能看到清晰的像。
（4）[5]若蜡烛和水透镜间不放眼镜，只将水透镜的中的水抽出适量，则水透镜的焦距变大，聚光能力变弱，那么光屏应向右移动才能承接到清晰的像，而放入眼镜后，光屏不用移动便能承接到清晰的像，说明此眼镜对光有会聚作用，是凸透镜，该同学患的是远视眼。
21． 不发光 9.5 增大 电压 闭合S1、S3，断开S2 2 0.5
【详解】（1）[1]由图甲知，电压表串联在电路中，电流表并联在小灯泡两端，则小灯泡被短路，电路整个电路处于断路，小灯泡不会发光。
[2]要测量小灯泡的电阻，应使小灯泡和滑动变阻器串联，电压表与小灯泡并联，电流表串联在电路中，故改正电路图如下：

（2）[3]由图乙知，电流表的量程为0~0.6A，对应的分度值为0.02A，示数为0.4A，则小灯泡正常发光时的电阻

（3）[4][5]由图丙知，电流与电压不成正比，且灯丝的电阻随温度的升高而增大。据知，电压的增加量应大于电流的增加量，所以图丙中的横坐标为电压。
（4）[6][7]闭合开关S1、S2，断开S3，小灯泡被短路，电路中只有变阻器工作，变阻器的滑片置于最右端时，电压表测电源电压，那么电源电压为4.5V。
当开关S1、S3闭合，S2断开时，变阻器和小灯泡串联在电路中，电压表测变阻器两端的电压，要让小灯泡正常发光，则变阻器两端的电压，即电压表示数
U变=U总-UL=4.5V-2.5V=2V
[8]保持滑片位置不变，闭合开关S1、S2，断开S3，此时电压表测变阻器接入电路中左边部分的电压，此部分电阻与变阻器在第②步骤中接入电路的阻值相等。且此时电路的电流

步骤②中变阻器接入电路的阻值

则小灯泡正常发光时，电路中的电流

小灯泡的额定功率
P额=ULI2=2.5V×0.2A=0.5W
22． 正确 相同 大 C D
【详解】（1）[1]旋转的乒乓球打到球台后，反弹的路线发生明显变化，说明小球撞击水平地面后的反弹方向与小球撞击地面前是否旋转有关。
（2）[2][3]为验证猜想2和3，每次都应让弹性小球从压缩到相同长度的弹簧的下端由静止弹出，并撞击地面，使小球撞击地面前的初速度相同；由表中数据可知，当地面的粗糙程度相同时，小球的入射方向与地面的夹角越大，测出小球撞击地面后的反弹方向与地面的夹角越大。
（3）[4]由表中数据可知，小球的入射方向与地面的夹角始终小于小球撞击地面后的反弹方向与地面的夹角，由小球从地面O位置反弹至D位置的照片可知小球撞击地面后的反弹方向与地面的夹角等于50°，所以小球的入射方向与地面的夹角应小于50°，即图中的C位置。
（4）[5]该实验用到了科学推理的方法。
A．探究平面镜成像时像与物的大小关系，通过未点燃蜡烛与像重合从而得出像与实物等大，用到了转换法，故A不符合题意；
BC．探究液体蒸发快慢与哪些因素有关和探究影响电磁铁磁性强弱的因素，用到的是控制变量法，故BC不符合题意；
D．探究阻力对物体运动的影响时发现水平面越光滑，小车受到的阻力越小，小车在水平面上运动的距离越远，由此推理如果水平面绝对光滑，小车受到的阻力为零，小车将做匀速直线运动，用到了科学推理的方法，故D符合题意。
故选D。
23．（1）20s；（2）；（3）
【详解】解：（1）列车全部通过高架桥所行驶的路程

列车全部通过高架桥的时间
s
（2）匀速运动时车受到的阻力等于动力，动车组受到的阻力为

（3）40台风机一天产生的电能

一台风机产生的电能可供一列动车组运行的时间

动车组运行的距离

答：（1）该列动车组通过高架桥所用的时间为20s；
（2）此时动车组受到的阻力为；
（3）一台风机一天的发电量可以供一列总输出功率为4800kW的动车组以250km/h的速度运动的距离为31.25km。
24． 110Ω 70.4W 1.76×105J 1280W 0.576元
【详解】（1）[1]只闭合S3时，空气炸锅为中温挡，电路为R2的简单电路，由可知，R2的电阻为

（2）[2]当只闭合S2时，R1、R2串联；当闭合S1、S3，断开S2时，R1、R2并联；因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，由可知，R1、R2并联时，电路中的电阻最小，电功率最大，空气炸锅为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，空气炸锅为低温挡；则低温挡正常工作时，电路电流为

R1的电功率是

（3）[3]高温挡正常工作，R1、R2并联，由并联电路的特点和欧姆定律可知，通过R1的电流为

则高温挡正常工作100s，电流通过R1产生的电热为

（4）[4][5]只有空气炸锅一直以恒定电功率单独工作，由图甲和丁可知，空气炸锅高峰时间19∶00~23∶00工作30min，也就是0.5h，低谷时间（23∶00~第二天7∶00）工作15min，也就是0.25h，所需的电费为0.672元，则

代入数据得

解得

总电费中高峰时间段的电费是
