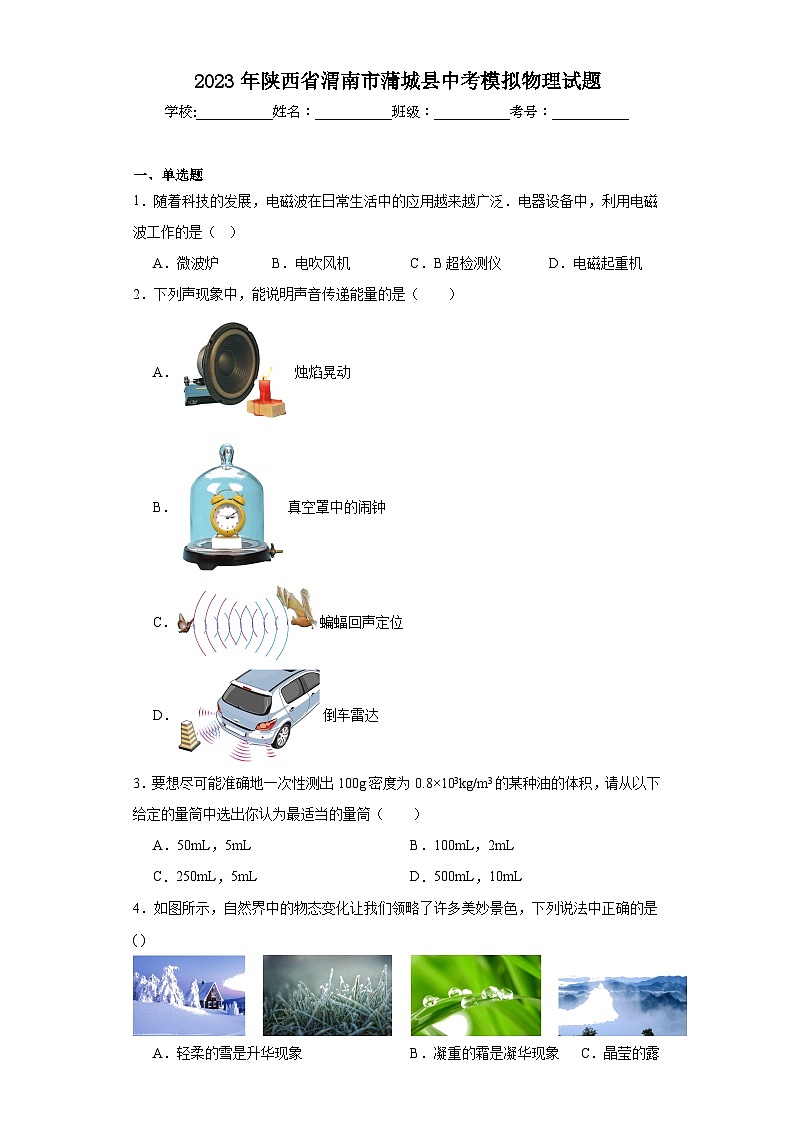

2023年陕西省渭南市蒲城县中考模拟物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．随着科技的发展，电磁波在日常生活中的应用越来越广泛．电器设备中，利用电磁波工作的是（   ）
A．微波炉 B．电吹风机 C．B超检测仪 D．电磁起重机
2．下列声现象中，能说明声音传递能量的是（　　）
A．烛焰晃动
B．真空罩中的闹钟
C．蝙蝠回声定位
D．倒车雷达
3．要想尽可能准确地一次性测出100g密度为0.8×103kg/m3的某种油的体积，请从以下给定的量筒中选出你认为最适当的量筒（　　）
A．50mL，5mL B．100mL，2mL
C．250mL，5mL D．500mL，10mL
4．如图所示，自然界中的物态变化让我们领略了许多美妙景色，下列说法中正确的是( )

A．轻柔的雪是升华现象 B．凝重的霜是凝华现象 C．晶莹的露是熔化现象 D．飘渺的雾是汽化现象

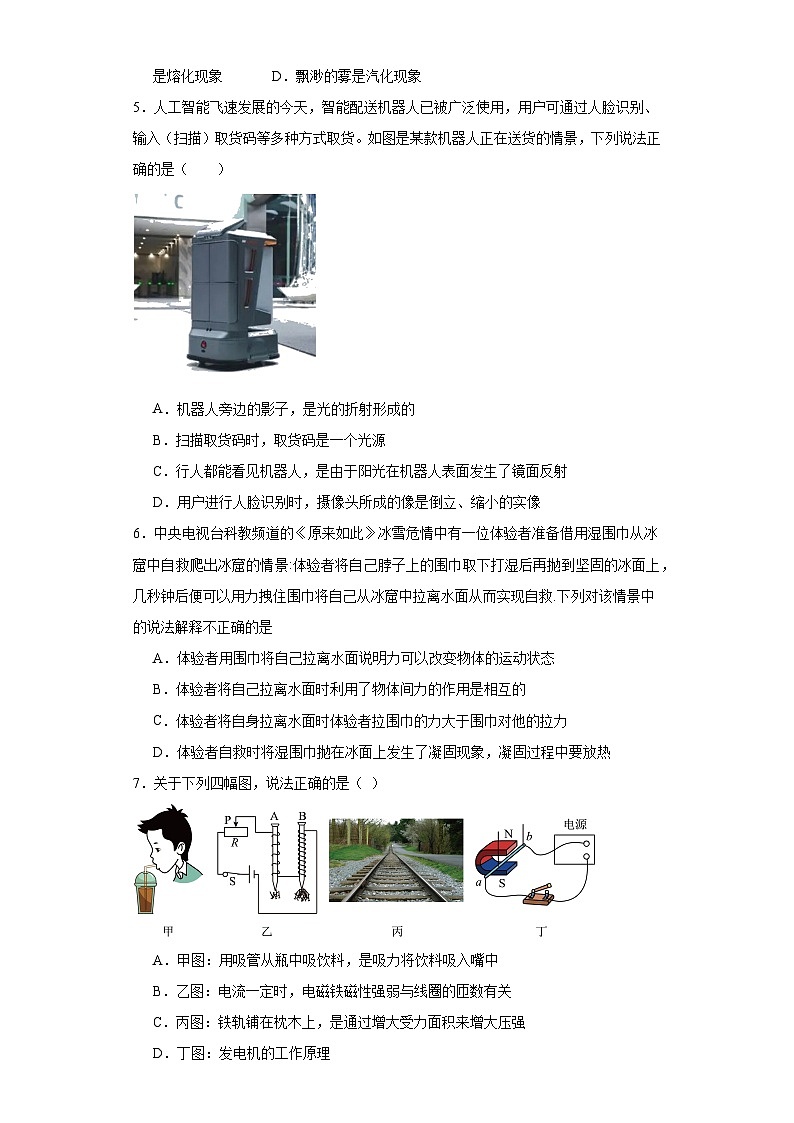

5．人工智能飞速发展的今天，智能配送机器人已被广泛使用，用户可通过人脸识别、输入（扫描）取货码等多种方式取货。如图是某款机器人正在送货的情景，下列说法正确的是（　　）

A．机器人旁边的影子，是光的折射形成的
B．扫描取货码时，取货码是一个光源
C．行人都能看见机器人，是由于阳光在机器人表面发生了镜面反射
D．用户进行人脸识别时，摄像头所成的像是倒立、缩小的实像
6．中央电视台科教频道的《原来如此》冰雪危情中有一位体验者准备借用湿围巾从冰窟中自救爬出冰窟的情景:体验者将自己脖子上的围巾取下打湿后再抛到坚固的冰面上，几秒钟后便可以用力拽住围巾将自己从冰窟中拉离水面从而实现自救.下列对该情景中的说法解释不正确的是
A．体验者用围巾将自己拉离水面说明力可以改变物体的运动状态
B．体验者将自己拉离水面时利用了物体间力的作用是相互的
C．体验者将自身拉离水面时体验者拉围巾的力大于围巾对他的拉力
D．体验者自救时将湿围巾抛在冰面上发生了凝固现象，凝固过程中要放热
7．关于下列四幅图，说法正确的是（ ）

A．甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中
B．乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关
C．丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强
D．丁图：发电机的工作原理

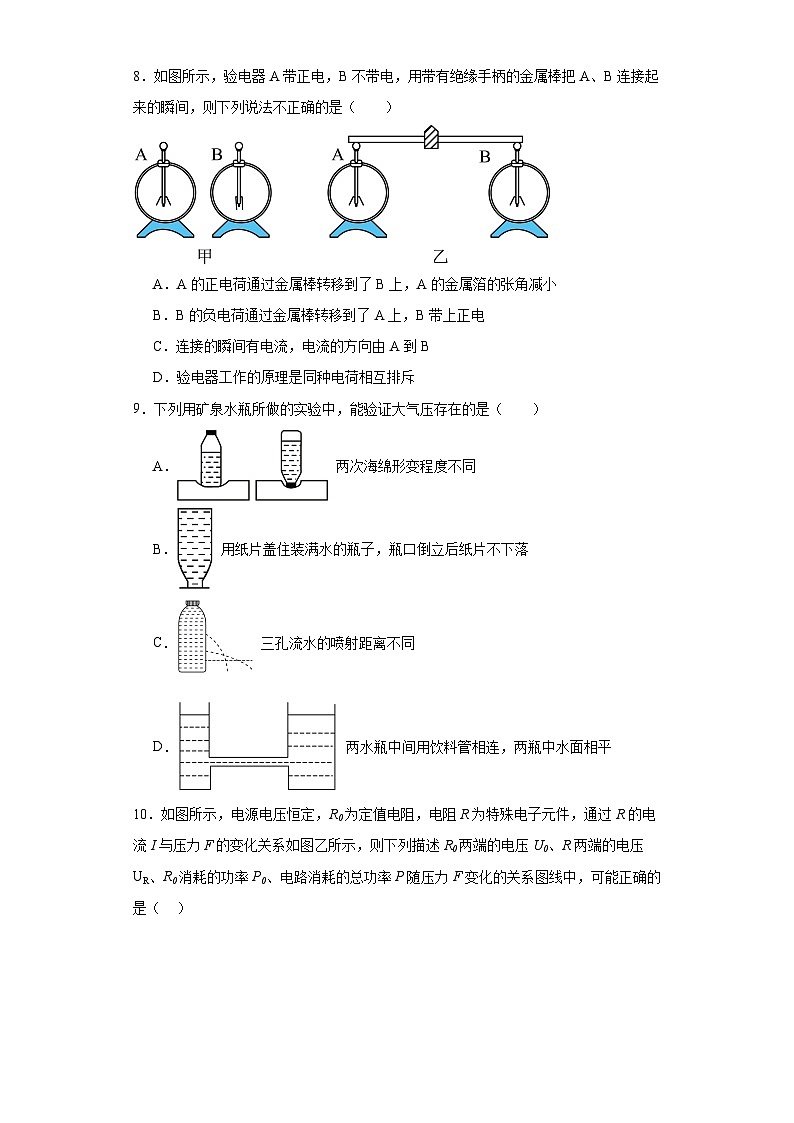

8．如图所示，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A、B连接起来的瞬间，则下列说法不正确的是（　　）

A．A的正电荷通过金属棒转移到了B上，A的金属箔的张角减小
B．B的负电荷通过金属棒转移到了A上，B带上正电
C．连接的瞬间有电流，电流的方向由A到B
D．验电器工作的原理是同种电荷相互排斥
9．下列用矿泉水瓶所做的实验中，能验证大气压存在的是（　　）
A． 两次海绵形变程度不同
B． 用纸片盖住装满水的瓶子，瓶口倒立后纸片不下落
C． 三孔流水的喷射距离不同
D． 两水瓶中间用饮料管相连，两瓶中水面相平
10．如图所示，电源电压恒定，R0为定值电阻，电阻R为特殊电子元件，通过R的电流I与压力F的变化关系如图乙所示，则下列描述R0两端的电压U0、R两端的电压UR、R0消耗的功率P0、电路消耗的总功率P随压力F变化的关系图线中，可能正确的是（    ）

A．   B．
C．   D．

二、填空题
11．物质是由分子组成的，分子又是由原子组成的，在卢瑟福提出的原子的核式结构模型中，原子由 和核外高速运动的 组成。
12．夏日荷花盛开飘来阵阵花香，这是 现象；根据这一现象我们知道了 ：清晨荷叶上的两颗露珠接触后成为了一颗更大的水珠，表明分子之间存在 力；“花气袭人知骤暖”说明分子的热运动与 有关。
13．为了保护视力，教室里日光灯更换成如图甲所示的LED护眼灯，每个教室里由同一个开关控制的几盏LED护眼灯的连接方式是 （填“串联”或“并联”）的。LED灯发光效率高，其发光部分主要由 材料制成。如图乙所示，电路中的LED发光时，电流从电池的 （填“左”或“右”）边流出，电子从LED较 （填“长”或“短”）的引脚流入，若将电路中的干电池正负极对调，LED的发光情况是 （填“发光”或“不发光”）。

14．2020年12月17日，嫦娥五号（如图甲所示），搭载着“玉兔三号”月球车（如图乙所示）返回器，并携带从月球采回的质量为1731g的月球样品，成功返回地面。（g＝10N/kg）

（1）“嫦娥五号”探测器在距月球表面200km高度经过多次“刹车制动”，最终绕月球做匀速圆周运动。探测器绕月入行时，运动状态 （选填“发生改变”或“不发生改变”）；“刹车制动”时，发动机的喷管向前喷射燃气，燃气就会对探测器施加向后的制动力，这说明 ；
（2）月球对它的表面附近的物体也有引力，这个引力大约是地球对地面附近物体引力的。若月球车在地球上的重力是1400N，那么抵达月球后，月球车的质量为 kg。
15．“扬州是个好地方”，扬州电视台首次用5G无人机拍摄三湾花园的美丽全景。无人机上的摄像头与我们生活中的 （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当无人机靠近人拍摄时，所成的像将 （选填“变大”、“变小”或“不变”）；去游玩时，有些同学不看美景却玩手机，若长时间盯着屏幕，容易导致视力下降，图 （选填“甲”或“乙”）是近视眼的光路示意图，应该佩戴 加以矫正（选填“凸透镜”或“凹透镜”）。

16．如图所示是某家用电子式电能表的表盘，该电能表的标定电流是 A，表盘上显示已用电 kW·h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器的电功率为 kW。

17．如图，一个装有水的平底密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置，两次放置时，瓶对桌面的压强变化情况是 ，瓶内的水对瓶底和瓶盖的压强变化情况是 （填“变大”、“变小”或“不变”）。

18．如图所示，把体积为1000cm3的木块A（木块不吸水）放入盛有水的容器中，再在A的上方放一个质量为300g的物体B，静止后，木块有四分之三的体积浸入水中，则木块A排开水的质量为 g；这时用一根细线将A与B连接在一起，再次放入水中，静止后，木块A恰好有一半的体积露出水面，此时细线产生的拉力大小为 N。

19．小明在实验室测量饮料的密度。调节好天平后，将装有适量饮料的烧杯放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，所加砝码和游码的位置如图甲所示，则烧杯和饮料的总质量为 g。将烧杯中的部分饮料倒入量筒，如图乙所示，再测得烧杯和剩余饮料的质量为39g，则所测得的饮料密度为 g/cm3。仔细观察，小明发现在量筒的内壁上有大量小气泡，则他测得的饮料密度 （选填“偏大”或“偏小”）。


三、作图题
20．请你根据家庭电冰箱工作特点，将图电路连接完整（不能改动已连接部分）。

21．如图所示，物体AB在平面镜上方，一束由B发出的光入射到平面镜表面O点。
（1）画出物体AB在平面镜中的像A′B′；
（2）画出入射光线BO的反射光线并标出反射角的大小。


四、实验题
22．小红和小明利用如图所示装置探究杠杆的平衡条件。

（1）若实验前杠杆如图甲所示，可将杠杆两端的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡；
（2）在实验过程中，使杠杆在水平位置平衡的目的是 ；
（3）在杠杆两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，测出力臂。多次实验并把数据记录在下表中，多次实验的目的 ；
次数
F1/N
l1/cm
F2/N
l2/cm
1
1
10
2
5
2
2
10
1
20
3
2
15
3
10
（4）杠杆调节平衡后，小红在杠杆上的A处挂4个钩码，如图乙所示，为使杠杆重新平衡，应在B处挂 个相同的钩码；
（5）当图乙所示的杠杆平衡后，将A点和B点下方所挂的钩码同时向支点O移动一格，杠杆 （选填“左侧下降”“右侧下降”或“水平平衡”）；
（6）如图丙所示，用弹簧测力计在C处竖直向上拉，使杠杆在水平位置平衡。当弹簧测力计在原位置逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 （选填“变大”“变小”或“不变”）。
23．发电机是如何发电的呢？同学们用如图所示的装置进行探究。

（1）当导体静止悬挂起来后，闭合开关，灵敏电流计指针不偏转，说明电路中 （选填“有”或“无”）电流产生；
（2）小芳无意间碰到导体，导体晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可以产生电流”但小芳说：“不一定，还要看导体是怎样运动”为验证猜想，他们继续研究，并把观察到的现象记录如表：分析实验现象后，同学们一致认为小芳的观点是 （选填“正确”或“错误”）的，比较低2，3次实验现象发现，产生的电流的方向跟 有关；比较第3，6次实验现象发现，产生的电流方向还跟 有关；
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
（3）经过实验，同学们在老师的推导下得知，只要闭合电路的一部分导体在磁场中做 运动时，导体中就会产生电流，这种现象叫做 ，这就是发电机发电的原理，此原理最早由英国物理学家法拉第发现。
24．晓凤利用如图甲所示的电路，探究“通过导体的电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，开关，三个定值电阻（50Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”，乙“20Ω 1A”），导线若干。

（1）用笔画线代替导线完成图甲中电路的连接；( )
（2）实验中晓凤发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是 ；
（3）排除故障后，多次改变R的阻值，根据实验数据画出如图丙所示的I—R图像，可得到的结论是 ；
（4）在上述实验中，晓凤用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 （选填“A”或“B”）端移动。
（5）当晓凤改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则晓凤选用的滑动变阻器是 （选填“甲”或“乙”）；
（6）小桃同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图（R0阻值已知），来测量未知电阻的阻值。
①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为U0；
②闭合S、S2，断开S1，滑动变阻器滑片的位置保持不变，电压表示数为U1；
③未知电阻的阻值：Rx= （用字母表示）。

五、综合题
25．某次列车的运行时刻表如下：
站次
站名
到达时间
开车时间
距始发站里程/km
1
萍乡
始发站
07∶02
0
2
宜春
07∶49
07∶53
71
3
分宜
08∶11
08∶14
95
4
新余
08∶33
08∶49
125
5
樟树
09∶36
09∶42
200
6
丰城
09∶57
10∶02
225
7
南昌
10∶52
终点站
299
请回答下列问题：
(1)旅途中，小馨同学观察到窗外的电线杆飞速的向列车后方“跑去”，请用所学物理知识解释该现象。
(2)小馨同学面对车窗可以看到自己的像，请用所学物理知识解释该现象。
(3)列车全程的平均速度为多少km/h？
(4)如果列车长150m，以20m/s的速度匀速驶过一条长450m的桥梁，列车刚好完全通过桥梁的时间是多少？

六、计算题
26．小明对家中的豆浆机收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻，额定功率P2=1100W。如图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题：

（1）豆浆机正常工作，打浆时的工作电流；（保留两位小数）
（2）豆浆机正常工作做一次豆浆，总共消耗的电能；
（3）一次妈妈做豆浆时，小明对豆浆机的实际电功率产生怀疑，他用所学的知识和妈妈进行如下实验：关掉家里的所有用电器，只让豆浆机单独工作，豆浆机在加热过程中，他观察到家中的电子式电能表“220V，10A（40A）,1800imp/kW·h”耗电指示灯1min闪烁了30imip(imip表示闪烁次数)，请你帮助小明计算豆浆机实际加热电功率，并分析产生这种情况的可能原因。

参考答案：
1．A
【详解】A．微波炉利用微波加热食物，其所用的微波是电磁波，故A符合题意；
B．电吹风机是利用通电导体在磁场中受力运动的原理和电流的热效应原理制成的，故B不符合题意；
C．B超是利用超声波工作的，故C不符合题意；
D．电磁起重机利用的是电流的磁效应工作的，故D不符合题意。
故选A。
2．A
【详解】A．声音可传递信息和能量。发声的扬声器使烛焰晃动，说明声音可以传递能量，故A符合题意；
B．当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故B不符合题意；
C．蝙蝠在飞行时会发出超声波，这些声波碰到墙壁或昆虫时会反射来，根据回声到来的方位和时间，蝙蝠可以确定目标的位置。蝙蝠采用的方法叫回声定位，故蝙蝠回声定位是利用声传递信息，故C不符合题意；
D．倒车雷达是超声波回声定位的原理来工作的，利用声音能传递信息，故D不符合题意。
故选A。
3．C
【详解】由题意可知，这种油的密度

这种油的体积是

那么50mL、100mL量程的量筒都不合适，500mL的量筒量程较大，分度值是10mL，也较大，不合适，250mL的量筒量程足够，并且分度值5mL不会太大，故选C。
4．B
【详解】雪和霜都是水蒸气遇冷凝结形成的，由气体直接变为固体，属于凝华现象，故A错误，B正确；
露和雾则是由于水蒸气遇冷凝结成小液滴，附着在树叶上聚集称露，漂浮在空气中就是雾，均属于液化现象，故C、D错误．

5．D
【详解】A．机器人旁边的影子，是光线被遮挡无法照射到的位置，属于光的直线传播，故A错误；
B．取货码自己不能发光，靠反射光线，不是光源，故B错误；
C．能在四面八方看到物体，是因为物体表面发生了漫反射，所以行人都能看见机器人，是由于阳光在机器人表面发生了漫反射，故C错误；
D．摄像头工作原理与照相机相同，物体在2倍焦距以外，所成的像是倒立、缩小的实像，故D正确。
故选D。
6．C
【详解】A. 体验者用围巾将自己拉离水面，人由原来的静止变为运动，说明力可以改变物体的运动状态；故A正确；
B. 体验者对围巾施加一个拉力，同时围巾对体验者施加一个反作用力，体验者在这个反作用力的作用下将自己拉离了水面，说明物体间力的作用是相互的；故B正确；
C. 体验者将自身拉离水面时体验者拉围巾的力和围巾对他的力是一对相互作用力，大小相等；故C错误；
D. 体验者自救时将湿围巾抛在冰面上，湿围巾内的水由液态变为固态，发生了凝固现象，凝固放热；故D正确．
7．B
【详解】A．因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；
B．电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；
C．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D．丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误。
故选B。
8．A
【详解】ABC．验电器A带正电，是因为A缺少负电荷，用带有绝缘手柄的金属棒把A、B连接起来的瞬间，B的负电荷通过金属棒转移到了A上一部分，与A所带的正电荷中和一部分，A所带的正电荷量减少，金属箔张角减小，B因缺少负电荷也带上正电；电流方向与负电荷定向移动方向相反，所以瞬间电流方向由A到B。故A错误，符合题意，BC正确，不符合题意；
D．当被检验的物体带电时，验电器两金属箔带上与带电体相同的同种电荷，由于同种电荷相互排斥而张开，故D正确，不符合题意。
故选A。
9．B
【详解】A．两次海绵形变程度不同，说明当压力大小相同时，压力的作用效果与受力面积有关，故A不符合题意；
B．用纸片盖住装满水的瓶子，瓶口倒立后能片不下落，是因为大气压的作用，故B符合题意；
C．三孔流水的喷射距离不同，说明同一液体中，深度不同，压强不同，故C不符合题意；
D两水瓶中间用饮料管相连，两瓶中水面相平，说明U形管中，液体稳定后，各容器的液体的液面相平，故D不符合题意。
故选B。
10．B
【详解】A．由图甲可得，定值电阻和压敏电阻串联，电压表测量定值电阻两端电压；由图乙可得，通过压敏电阻的电流随其受到压力的增大而均匀减小，当压力增大，通过压敏电阻的电流均匀减小，因为是串联电路，电流处处相等，所以通过定值电阻的电流也均匀减小，故由U=IR可得，加在定值电阻两端的电压U0也均匀减小，故A错误；
B．因为压敏电阻两端电压与定值电阻两端电压之和是电源电压，保持不变，而定值电阻两端电压均匀减小，所以压敏电阻两端电压UR均匀增大，故B正确；
C．因为定值电阻电流均匀减小、其两端电压也均匀减小，所以由P=UI可得其电功率P0减小得越来越快，故C错误；
D．因为电路中电流均匀减小，电源电压不变，所以由P=UI可得电路消耗的总功率P均匀减小，故D错误。
故选B
11． 原子核 电子
【详解】[1][2]卢瑟福提出了原子的核式结构模型，他认为：原子由处于原子中心的原子核与核外高速运动的带负的电子组成，原子核由带正电的质子和不带电的中子组成。
12． 扩散 分子处在永不停息的无规则运动中 引 温度
【详解】[1][2]荷花盛开飘来阵阵花香，是花香分子发生的扩散现象，说明分子在永不停息地做无规则运动。
[3]清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，说明分子之间存在引力。
[4]“花气袭人知骤暖”是扩散现象，气温升高，花朵分泌的芳香油分子做无规则运动的速度加快，从而使人可以闻到浓浓的花香；这说明分子的热运动与温度有关。
13． 并联 半导体 右 短 不发光
【详解】[1]如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们之间一定是并联的。
[2]LED是发光二极管做成的，发光二极管是半导体材料。
[3]由图可知，干电池的右侧是正极，所以电流从电池的右边流出，从电池的左边流进。
[4]因为自由电子定向移动的方向与电流方向相反，所以自由电子从LED较短的引脚流入，从较长的引脚流出。
[5]二极管具有单向导电性，将电路中的干电池正负极对调，LED不能发光。
14． 发生改变 物体间力的作用是相互的 140
【详解】（1）[1]探测器绕月入行时，运动方向发生改变，运动状态发生改变。
[2]“刹车制动”时，发动机的喷管向前喷射燃气，燃气就会对探测器施加向后的制动力，这说明物体间力的作用是相互的。
（2）[3]月球车在地球上的重力是1400N，根据G=mg可知，月球车的质量为

质量不随位置、形状、物态而改变，故抵达月球后，月球车的质量仍为140kg。
15． 照相机 变大 乙 凹透镜
【详解】[1]无人机上的摄像头，把远处大的景物形成缩小的实像在无人机上，它成的是倒立、缩小的实像，相当于照相机。
[2]当无人机靠近人拍摄时，人与无人机的距离是物距，物距变小，根据凸透镜的成像规律，物近像远像变大，那么所成的像会变大。
[3][4]若长时间盯着屏幕，容易导致视力下降，即变近视，近视眼是折光能力较强，所成的像在视网膜前方，观察甲乙两图可知，图乙是近视眼的光路示意图；根据近视眼的矫正方法，应该佩戴凹透镜加以矫正。
16． 10 5546.7 0.4
【详解】[1]10（20）A：10A是指电能表的标定电流，20A是指电能表的额定最大电流。
[2]电能表的读数：数字方框中最后一位是小数，单位是kW·h，由图可知，电能表显示已用电为5546.7 kW·h。
[3]1600imp/（kW·h）表示电路中的用电器每消耗1 kW·h电能，电能表的指示灯闪烁1600次；当电能表的指示灯闪烁32次，用电器消耗的电能为

用电器的电功率为

17． 变大 变大
【详解】[1]因物体对水平面的压力和自身的重力相等，所以，两次放置时，矿泉水瓶的总重力不变，两次对桌面的压力相等，从甲到乙受力面积变小，由可知，瓶对桌面的压强变大。
[2]由图可知，从甲图到乙图，水的深度变高，由可知，水对瓶底和瓶盖的压强变大。
18． 750 0.5
【详解】[1]木块受到的浮力

由阿基米德原理可知木块A排开水的重力
G排=F浮=7.5N
木块A排开水的质量为

[2]左图中A和B的整体处于漂浮状态，AB的重力之和等于浮力，则
GA+GB=F浮=7.5N
即
GA+mBg=7.5N
所以A的重力
GA=7.5N-0.3kg×10N/kg=4.5N
右图中，木块恰好有一半的体积露出水面，此时木块受到的浮力

此时A受竖直向下的重力、竖直向下的拉力、竖直向上的浮力，即
F浮′=GA+F拉
所以细线产生的拉力
F拉=F浮′-GA=5N-4.5N=0.5N
19． 79.6 1.015 偏小
【详解】[1]由图甲可知，天平标尺分度值为0.2g，则标尺上读数应为4.6g，故烧杯和饮料的总质量
m=50g+20g+5g+4.6g=79.6g
[2]根据题意可知，倒入量筒中的饮料质量为

由图乙可知，量筒分度值为1mL，则倒入量筒中的饮料体积为
V=40mL=40cm3
则测得的饮料密度

[3]量筒的内壁上有大量小气泡，导致测得饮料体积变大，而质量不变，根据可知，他测得的饮料密度偏小。
20．
【详解】由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与触点开关串联，如图所示。
21．（1） ；（2）
【详解】（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图所示

（2）因为入射光线与镜面的夹角是40°，所以入射角为

根据光的反射定律，反射角等于入射角，所以反射角也为50°，首先过入射点O画出法线，然后根据反射角等于入射角在法线右侧画出反射光线，反射光线与法线的夹角为反射角；如下图所示

22． 右 便于测量力臂 使结论更具普遍性 6 左侧下降 变大
【详解】（1）[1]实验前杠杆如图甲所示，左低右高，表明右边轻一些，应将杠杆两端的平衡螺母向右调节，使杠杆在水平位置平衡。
（2）[2]由于钩码对杠杆的作用力是竖直向下的，如果杠杆在水平位置平衡，则力臂与杠杆重合，便于在杠杆上直接读取力臂，而且此时杠杆的重心刚好在支点处，避免杠杆自重对实验的影响。
（3）[3]本实验是为了得到杠杆平衡的条件，多次实验是目的是为了减小实验的偶然性，使实验结论更具普遍性。
（4）[4]如图所示，设每个钩码重为G0，每一小格为l0，则A点处的力为4G0，力臂AO为3l0，B点的力臂为2l0，根据杠杆平衡条件可知

即

即应在B处挂挂6个相同的钩码。
（5）[5]将A点和B点下方所挂的钩码同时向支点O移动一格，则左右两边分别为


所以，即左侧下降。
（6）[6]当弹簧测力计在原位置逐渐向右倾斜时，使杠杆仍然在水平位置平衡，此时拉力的力臂不在杠杆上，根据直角三角形的直角边与斜边的关系，此时拉力的力臂越来越小，根据杠杆平衡条件，在阻力与阻力臂一定的情况下，动力臂越小，需要动力越大。故弹簧测力计示数变大。
23． 无 正确 导体的运动方向 磁场方向 切割磁感线 电磁感应
【详解】（1）[1]当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生。
（2）[2][3][4]根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关。
（3）[5][6]电路闭合时，不论是导体运动还是磁体运动，只要闭合回路中导体做切割磁感线运动，导体中就有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的。
24． 电阻R断路 电压一定时，通过导体的电流与导体的电阻成反比 A 甲
【详解】（1）[1]将电压表并联在定值电阻的两端，如图所示

（2）[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表，示数为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
（3）[3]由图丙所示图像可知：通过电阻的电流与电阻值的乘积为

保持不变，是一个定值，这说明：在电压不变时，通过导体的电流与导体的电阻成反比。
（4）[4]在探究导体的电流跟电阻的关系时，需要保持电阻两端的电压2.5V不变，当用10Ω的电阻替换5Ω的电阻时，闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据串联电路分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A端移动，使电压表示数为2.5V。
（5）[5]当用15Ω的电阻继续实验时，即使将“10Ω 2A”的变阻器的全部电阻10Ω连入电路，由欧姆定律可知，此时电路中的电流为

电压表的最小示数

所以，他发现无论怎样移动滑动变驵器的滑片，都无法使电压表的示数达到实验要求的值，说明选用的滑动变阻器的规格是“10Ω 2A”即选用甲滑动变阻器。
（6）[6]在①中，电压表测待测电阻和定值电阻的总电压，在②中，电压表测定值电阻的电压，根据串联电路电压的规律，待测电阻的电压为U0—U1，串联电路各处电流相等，由欧姆定律得

未知电阻的阻值

25．(1)见解析；(2)见解析；(3) 78；(4) 30s
【详解】(1)小馨同学坐在列车里，以列车或小馨自己为参照物，小馨与窗外的电线杆有位置的变化，所以以列车或小馨自己为参照物会到窗外的电线杆飞速的向列车后方“跑去”。
(2)车窗对光有反射作用，可以起到平面镜的作用，所以，小馨同学面对车窗可以看到自己的像。
(3)解：由表格数据知列车从萍乡和南昌的时间为：

列车从萍乡和南昌的路程为：，列车全程的平均速度为：

答：列车全程的平均速度为。
(4)解：列车刚好完全通过桥梁所通过的路程为：

列车刚好完全通过桥梁的时间为：

答：列车刚好完全通过桥梁的时间是。
26．（1）0.91A；（2）7.5×105J；（3）见解析
【详解】解：（1）由P=UI可得，豆浆机正常工作，打浆时的工作电流

（2）豆浆机正常工作做一次豆浆，总打浆的时间
t1=2min=120s
总加热的时间
t2=11min=660s
由得总共消耗的电能
W总=P1t1+P2t2=200W×120s+1100W×660s=7.5×105J
（3）豆浆机在1min内消耗的电能

豆浆机的实际加热功率

实际功率小于额定功率的原因可能是：实际电压小于额定电压。
答：（1）豆浆机正常工作，打浆时的工作电流为0.91A；
（2）总共消耗的电能为7.5×105J；
（3）豆浆机的实际加热电功率为1000W；实际功率小于额定功率的原因可能是：实际电压小于额定电压。
