第2单元 神奇的e空间——网络应用
2.1 走进网络社会 任务2 了解网络协议
网络的结构是怎样的呢？
7af54045db608b3923443afdc130b08e
本课任务：《了解网络通信协议》

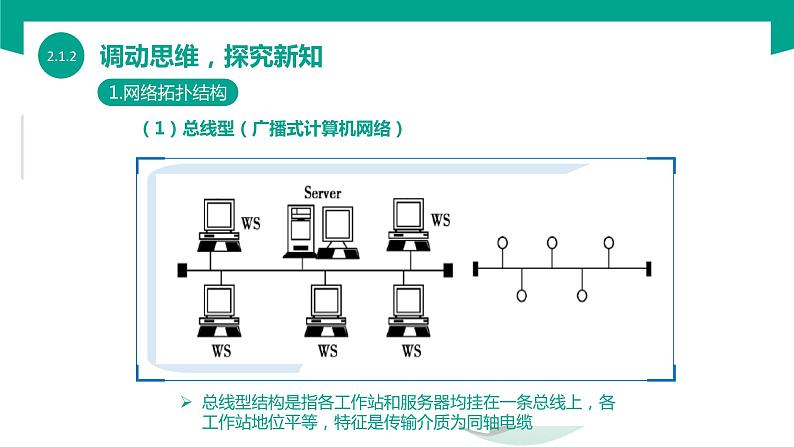

（1）总线型（广播式计算机网络）

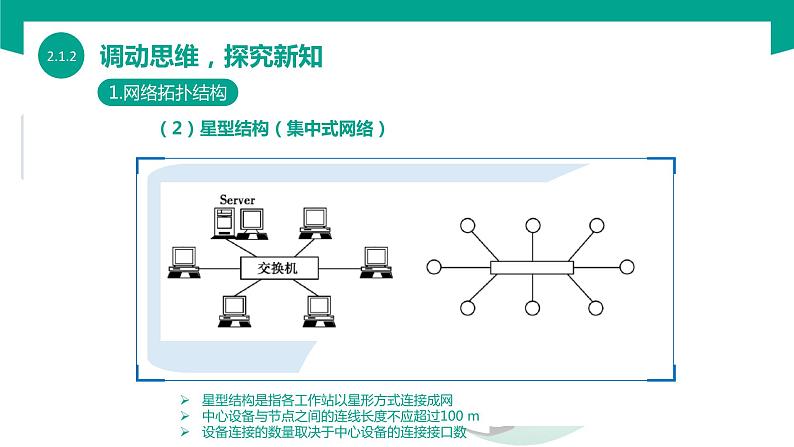

（2）星型结构（集中式网络）
（4）网状结构（分布式结构）
网状结构的特点: 这种连接不经济，而且网络安装工作量很大，这使网络建设极为困难，所以只有每个站点都要频繁发送信息时才使用这种结构。 这种结构的优点是：系统可靠性高，容错能力强。
请同学们根据自己的理解将左右两边内容进行连线：

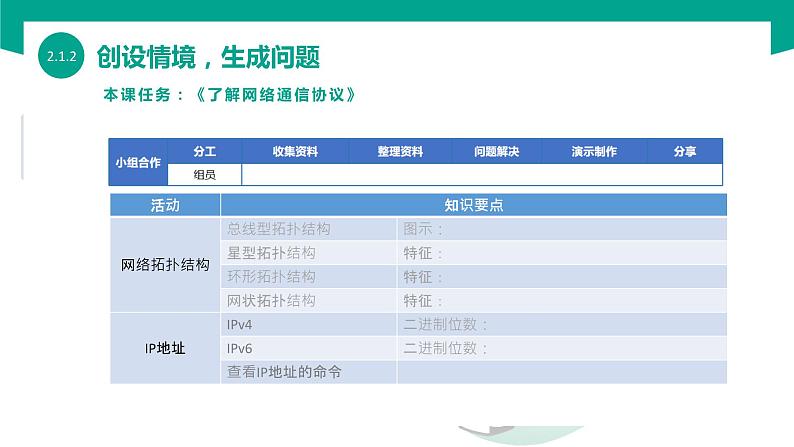

请同学们阅读知识窗口知识，结合手机，查阅相关资料，完成以下表格的填写：
【通用格式】十进制格式（点分十进制表示法） 将32个二进制数分成4组（每组8位【1个字节】 ）， 并将每组转换成十进制数(0~255) ，且每组间用圆点来分隔。
二进制格式 00001010 00011011 10101100 00010111十进制格式
通过网络连接窗口查看通过ipcnfig /all命令查看

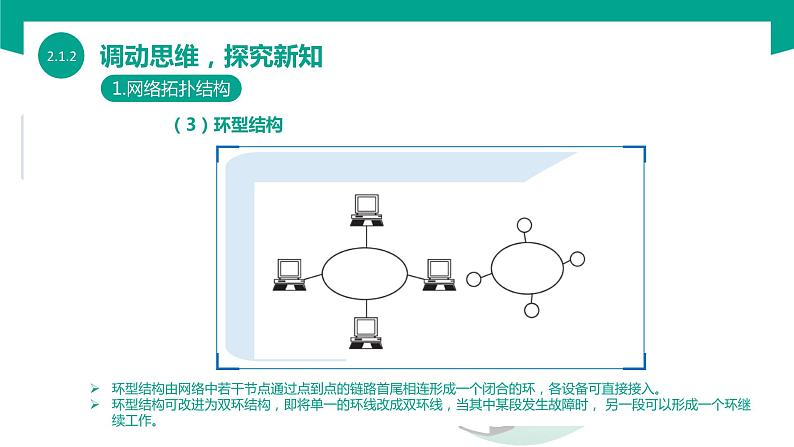

1.网络拓扑结构总线型结构：以太局域网，如：办公室网络、家庭网络等星型结构：以太局域网，如：办公室网络、家庭网络等环形结构：令牌环局域网，如：办公网络网状结构：广域网，城域网，如：大型企业网、网络服务供应商网络（电信、网通等）蜂窝结构：无线网，如：办公网络、家庭网络等2.网络通信协议与网络体系结构（1）网络通信协议网络中计算机通信所必须遵守的一组规则和约定（2）网络体系结构（协议分层）：计算机网络的各层及其协议的的集合。（3）网络标准组织：ARPA IEEE ISO3.IP地址（1）IPV4将32个二进制数分成4组(每组8位[1个字节] )，并将每组转换成十进制数(0~255) ，且每组间用圆点来分隔。举例：二进制格式:00001010 00011011 10101100 00010111的十进制格式（2）IPV4:32位二进制，IPv6：128位二进制。
1.完成IP地址十进制到二进制的转换：的二进制格式是多少？2.查看和配置本机IP并截图上传。
